我是新手，为了参加极客迷的【周最佳】，我特地用了一个星期的时间开发研制了这个工艺手工作品，希望大家喜欢。作品的创作理念就是简单实用、制作方便、艺术效果强、开发的自由性强、材料简单、价格低廉。我做好的手工艺品放到了网上感兴趣的朋友可以前来参观指导。

在夜里用电脑时屋里黑乎乎的，连键盘都看不清，开日光灯又影响别人休息，想去淘宝买一个USB的LED灯，使用起来越省事越好，最好是能接移动电源能光控的那种灯，在淘宝上找来找去全是要接220V市电必须固定位置的那种感光灯，都不是我想要的，淘了一上午也没有结果。

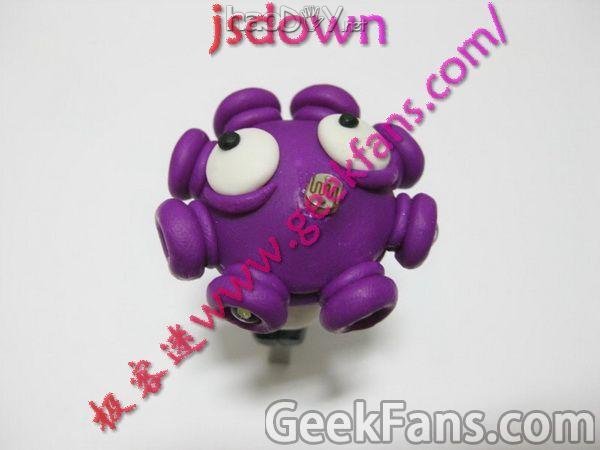

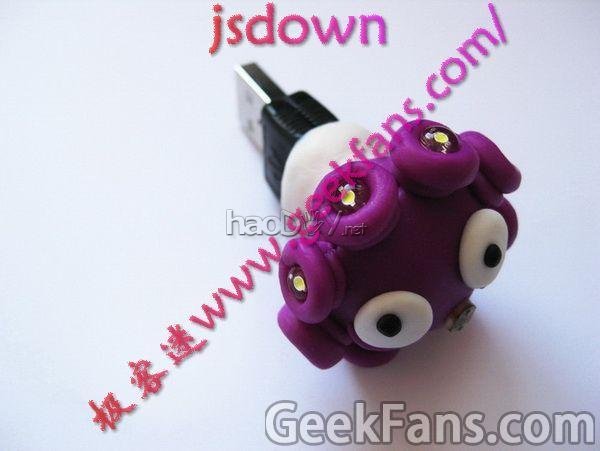

心想淘不随人意，干脆自己动手做，让我来填补淘宝的空白吧。做一个USB光控LED灯，下面先看看我做好的纯手工艺术作品（如图1如图2），在脑海里先建立一下概念，然后就随我来制作吧。

(图1)

（图2）

准备设计用3~5V的电压，这个段的电压应用广泛，不论是用干电池还是电脑电源还是手机电源都适用，如果配合起移动电源来会更方便。说干就干，拿出我积攒的各类电子元件和小工具先有模有样的准备上。东西是准备全了，用什么样的电路是个大问题，开始画了好几张放大电路的图纸都不能达到目的，最后功夫不负有心人，经过网上找资料和仔细的计算推敲，电路图终于出来了（如图3）。

（图3）

好了，电路图有了，下面我简单介绍下设计思路和工作原理。

设计思路：

由光控电路来控制开关的闭合和断开。控制器采用光敏电阻，当白天光线较强时，电阻值较低，而晚上光线较暗时则电阻较大，利用光敏电阻的此特性来控制发光二极管电路的通断，从而实现白天灯自动熄灭，晚上自动起亮。

工作原理：

当白天有光照射到光敏电阻时，使其阻值减小，Q1基极电压被拉低而处于截止状态，Q2基极电压升高使Q2处于截止状态，LED灯D1灭；反之晚上光敏电阻没有光照或光线暗时，光敏电阻阻值增大，Q1基极电压升高并使其处于导通状态，Q2处于饱和导通状态，LED可正常发光。电路中多加了一个电容，这个电容的作用是让LED改变状态亮或熄灭时不闪烁。在LED上连接了一个电阻R3，这个电阻起到限制电流的作用，电源接5V时，R3一般在150欧姆到1000欧姆之间即可，R3的阻值大小影响LED的亮度，电阻R3小LED亮些，R3可以自己按实际情况设定。如果电源接3V的电压，R3也可以去掉。

这个电路比较简单，容易理解，为了让没有电子电路基础的朋友也能动手来做，我这里把每个原件及工具都带上照片，让不太懂的朋友可以看电子元件照片来识别和制作。这个电路一共由8个电子原件组成，元件成本仅在三元左右，可谓经济划算。

话不多说，开始动手做。首先准备需要用到的原件及工具有：

1、光敏电阻一个LDR1-GL5516（如图4）。也可换成GL5528，对光的敏感度不同而已。

（图4）

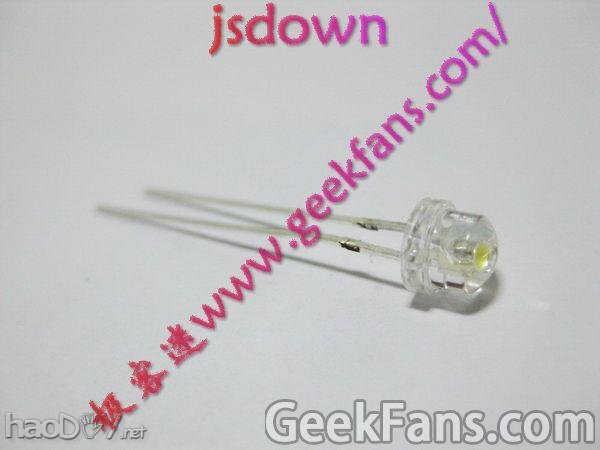

2、高亮白光LED灯D1电压是3.2~3.4V的8个，根据不同用途，可以换成电压3.2V任何颜色的LED，也可以是单个或多个LED各种颜色并联搭配使用。（如图5）。

（图5）

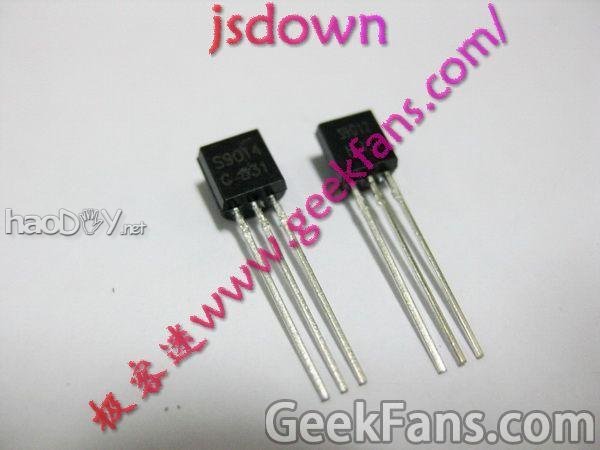

3、两个三极管，一个是S9014另一个是S9012（如图6）。也可以换成S8050和S8550。如果手头有贴片三极管那更好，更节省空间。三极管初学者可以这样辨别三极管的三个管脚，把图4中三极管平面朝自己，三个管脚分别是E、B、C。或者用万用表测量。

(图6)

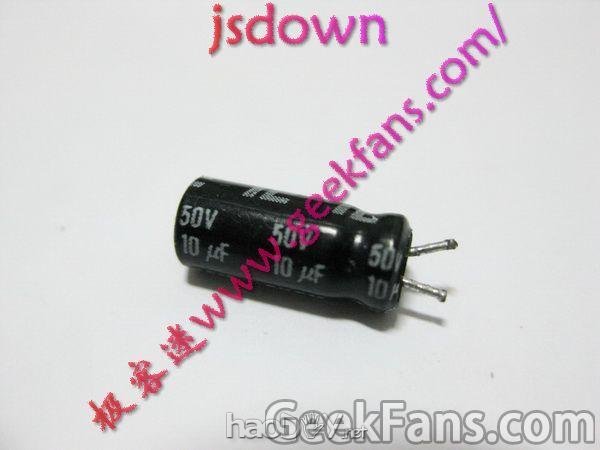

4、一个电解电容C1，电容大小可以是1uF到10uF都行（如图7）。这电容为了要放到USB的后盖里，所以体积越小越好，可用贴片电容。经过电解电容的滤波可将电流近似看成直流，电容值的大小影响到LED在有光的情况下熄灭的速度，电容值小LED熄灭响应迅速，电容大LED熄灭稍微缓慢一点。

（图7）

5、三个电阻，大小分别为R1-100K、R2-10K、R3-150欧姆（如图8），也可用贴片电阻这样节省空间。其中R3根据个人要求而改变。

（图8）

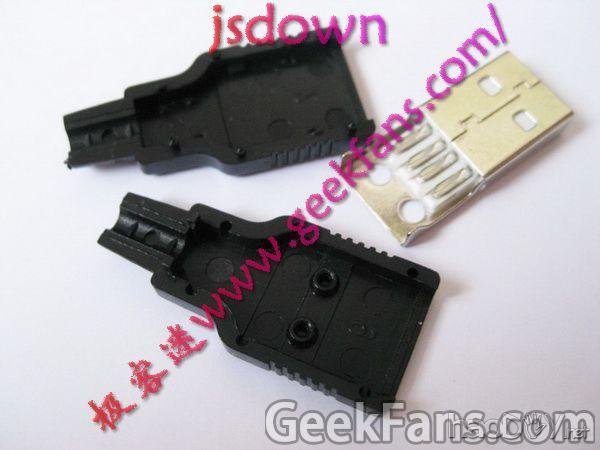

6、一个USB带壳公头(如图9)。

（图9）

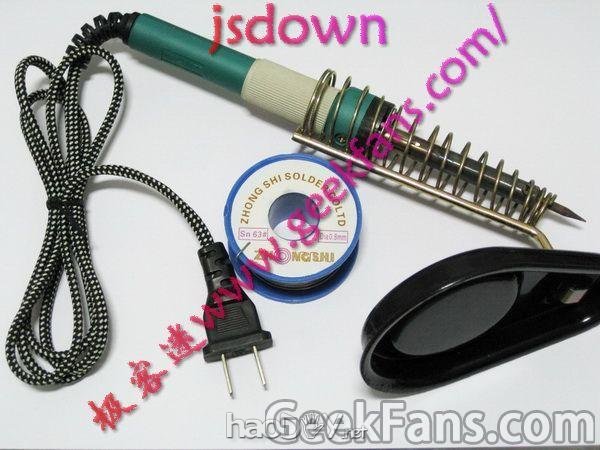

7、工具有30W电烙铁和低熔点焊锡丝（如图10）。

（图10）

电子元件和工具准备完成后，万事俱备。下面就开始按照电路图焊接了。由于空间有限，没办法制板焊接，只能将元件尽可能的紧密焊接，以便装到USB的盖子里。
