自制红外防盗器升级版(多图有视频)

时间:2017-07-06 00:56来源:本站 作者:haodiy 点击:
家长不让制作,经历了1个月的苦苦制作,每天做一点,每天做一点,失败N次,方案推翻了N次,失败的那些方案部分图已经删除,我的作品终于在最后时刻成功了,可是

家长不让制作,经历了1个月的苦苦制作,每天做一点,每天做一点,失败N次,方案推翻了N次,失败的那些方案部分图已经删除,我的作品终于在最后时刻成功了,可是悲催的是,登陆极客迷老是出现故障,一个劲的无法访问,当你看到本帖的时候,我已经尝试了N次了,唉,断断续续的编辑,发帖。本来图片有100多张,删除了部分失败的方案图,剩余了几十张

需要的原件
蜂鸣器
烙铁
延时电路所需
继电器
洞洞板
导线若干
电阻200Ω
红外LED
接收放大一体的101
外壳
电钻
螺丝
三极管
光耦
电容2000μF
9013三极管/13003
10K,100Ω电阻

大约就是这些了

首先原件合影

自制红外防盗器升级版(多图有视频)

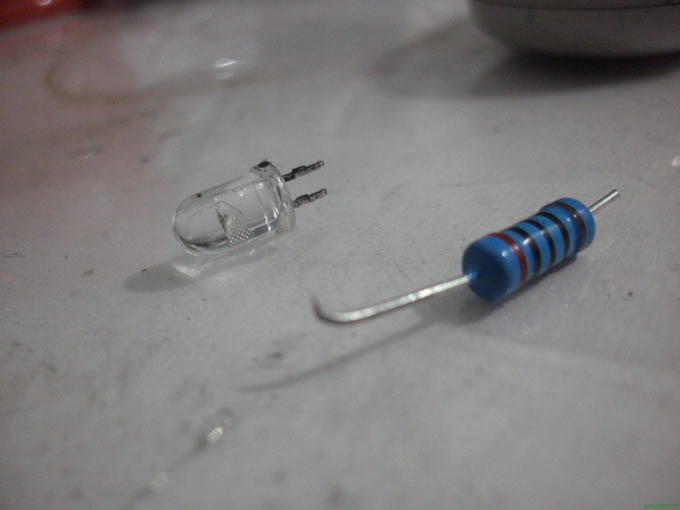

这是B机所需

这是A2所需

自制红外防盗器升级版(多图有视频)

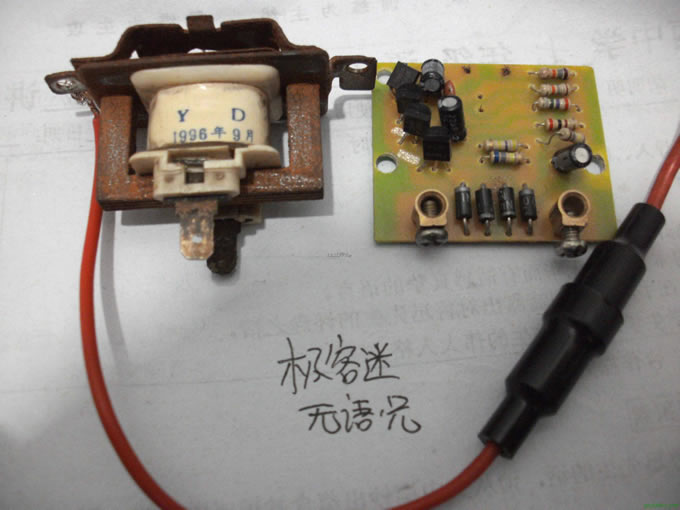

A1所需

自制红外防盗器升级版(多图有视频)



制作过程:
1:取出一个101

自制红外防盗器升级版(多图有视频)

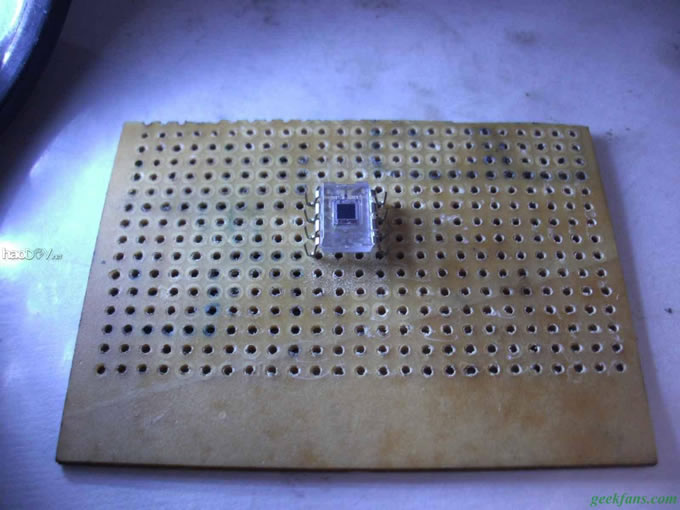

2:插在板子上
[attach]134029[/attach]

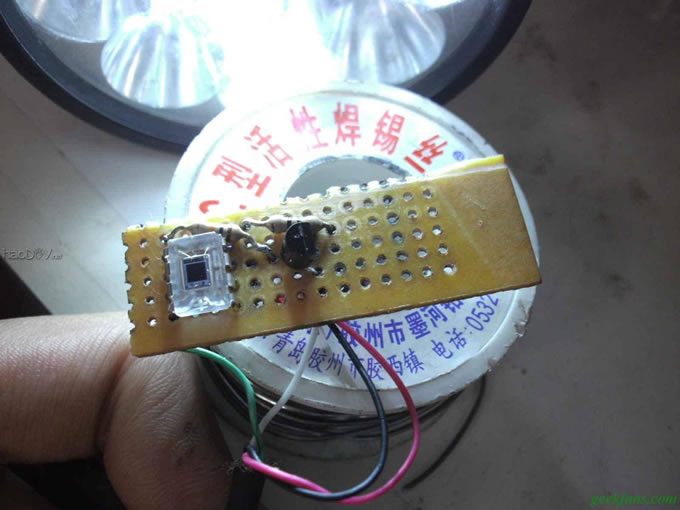

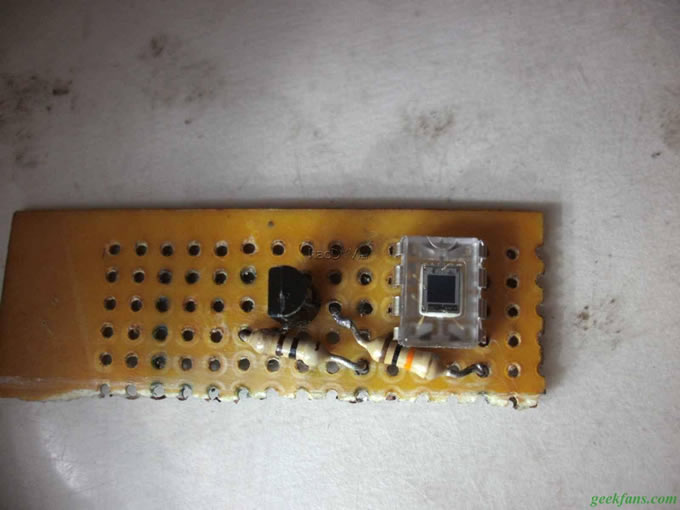

3接上三极管和电阻

自制红外防盗器升级版(多图有视频)

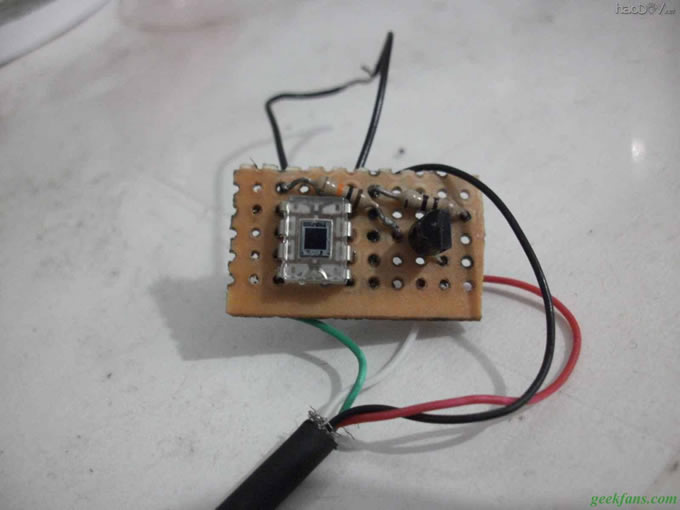

4引出电线

自制红外防盗器升级版(多图有视频)



自制红外防盗器升级版(多图有视频)



5找一个合适的盒子

自制红外防盗器升级版(多图有视频)

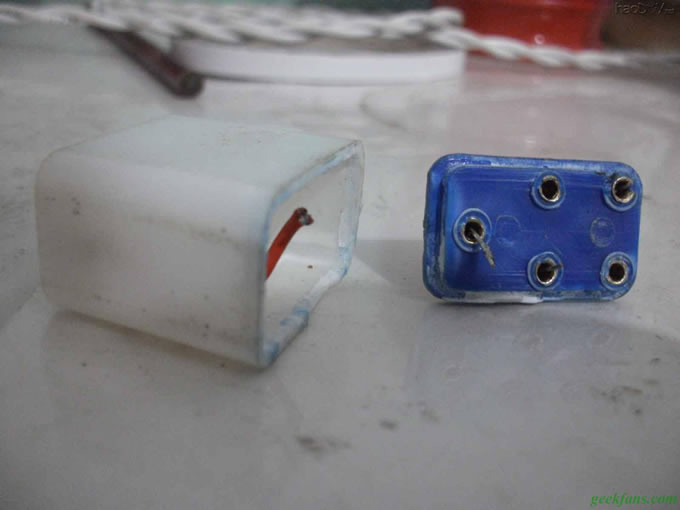

6拆开

自制红外防盗器升级版(多图有视频)

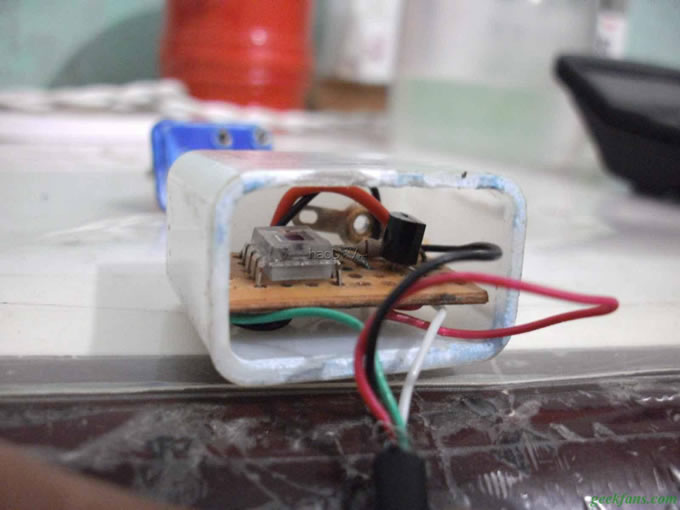

7把板子放进去

自制红外防盗器升级版(多图有视频)
