制作电路:模拟电路板


        在这篇文章中我将会教你怎样将电路图变为现实。因为这篇文章是面向电子爱好者的初学者,所以我们将使用试验板。

确切地说,试验板只是电子世界的玩具而已。你只需要将组件的线头插入板子上的小孔里,然后连接,一个线路就做成了。试验板是极其方便和易用的(可重复使用),不需要焊接,所有的工作就是插进或拔出。

然而,试验板是以一种特殊的方式构建的,在使用它之前,您必须了解一些关于它的基础知识。

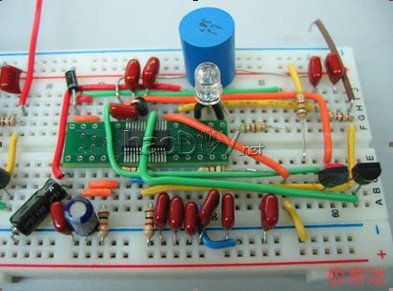

第一步:试验电路板的基本结构

模拟板上全是孔,可以插入各种电子元件。那些小孔用导电的金属条一列列连接在一起。每个电路板上下各有两行水平连接的小孔,它们通常用来连接电池的正负极。

制作电路:模拟电路板

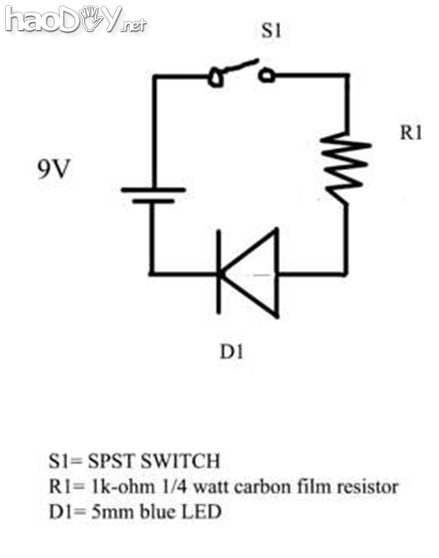

第二步:获取所需材料

我们将利用上面介绍的电路板来做一个电筒。
所需材料:蓝色发光二极管,电阻器,9V电池夹

制作电路:模拟电路板

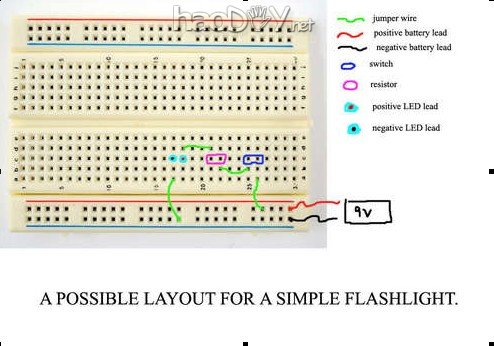

第三步:连接电路

根据下图连接电路:

制作电路:模拟电路板

第四步:做自己的电路

现在基本的做法你已经学会了,你可以寻找一些电子元件,做一些你自己想做的东西。
