【螃蟹】之手把手教你做固态特斯拉线圈

时间:2017-07-07 22:42来源:本站 作者:haodiy 点击:
本固态特斯拉线圈教程由极客迷螃蟹兄编写,若需要转载,请联系QQ:1143297121首先此特斯拉线圈教程面向新手,应该可以将特斯拉线圈的完整制作过程使用文字语言及

----精华教程,+100 D币----


本固态特斯拉线圈教程由极客迷螃蟹兄编写,若需要转载,请联系QQ:1143297121

首先此特斯拉线圈教程面向新手,应该可以将特斯拉线圈的完整制作过程使用文字语言及视频来完整的呈现出来。

感谢大家的支持!

下面进入正题。首先特斯拉线圈使用的电路是我之前发表过的TL494全桥半桥驱动电路。


详细介绍亲转到以下网址:

TL494半桥,全桥驱动电路震撼发布!~喵-极客迷论坛


因为这次的电路采用TL494加三级图腾加IRFP460半桥的结构,所以功率不会超过100w。


次级线圈参数:20cm  50PVC管   0.31mm漆包线

绕制657匝左右

初级线圈参数:75PVC接头  2mm铜线绕制15匝

顶端电容:两个不锈钢盆

驱动电路:494音乐调制+半桥

特斯拉线圈结构框架:木质框架

电源:采用电动车充电器供电。63V 10000UF电解电容滤波


需要的东西:

电子元件篇:

TL494                           8050

10k电阻                         8550

1k电阻                          10k可调电阻

1UF电容                          100k可调电阻

10UF电容                          莲花座

脑子短路中。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。

自恢复保险恢复中。。。。。。。。。。。。。。。。。。。。。。。。。。。。。

200欧姆电阻                    1n4148二极管

绿环                            2pin插头

470pf电容                      D92M-03二极管

IRFP460                        1n5819二极管

5欧姆                          大电流端子

结构部分:

木板                            散热器

50pvc                           75pvc接头

50pvc接头                      50内堵

16cm螺丝                        配套螺母

导线     洞洞板    电烙铁    焊锡   焊锡膏    漆包线

螺丝刀  钳子等等一切能用到的东西。

制作教程篇:

首先是驱动部分,驱动使用TL494 IC做主要的驱动芯片。

【螃蟹】之手把手教你做固态特斯拉线圈

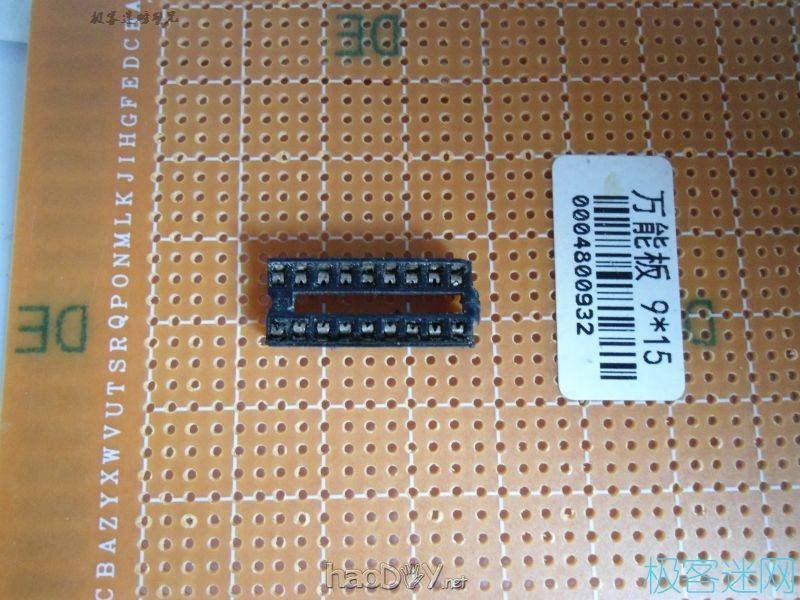

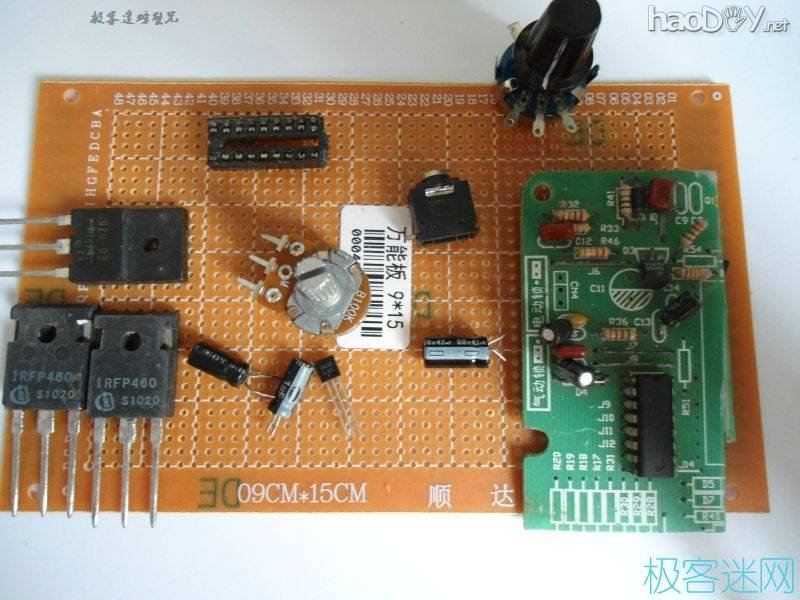

准备出芯片座和芯片

【螃蟹】之手把手教你做固态特斯拉线圈

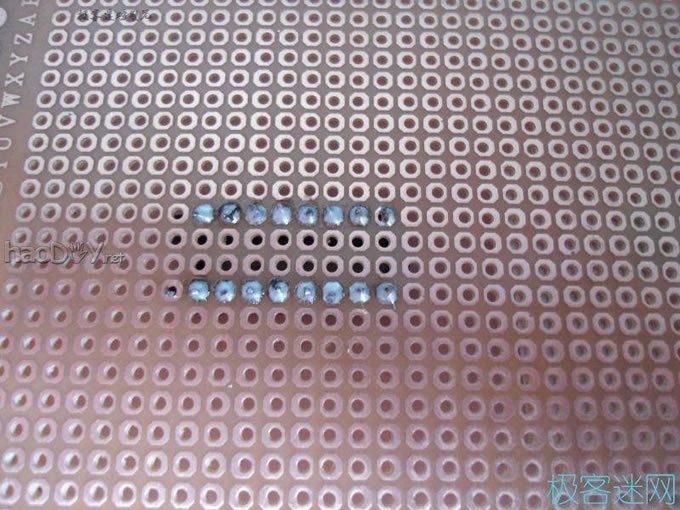

用的是二手芯片座,20pin的所以要剪裁一下。若是新的可以忽略。接下来用烙铁焊接。注意不要短路。

【螃蟹】之手把手教你做固态特斯拉线圈

]

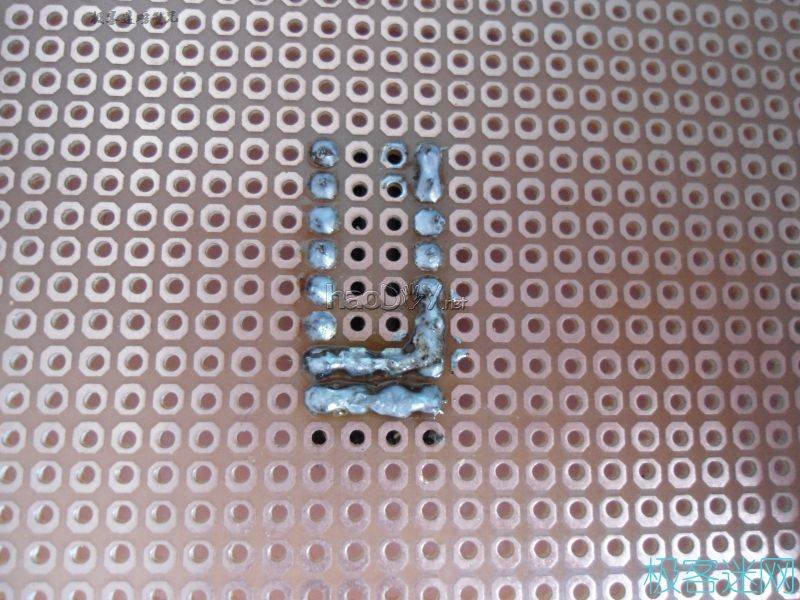

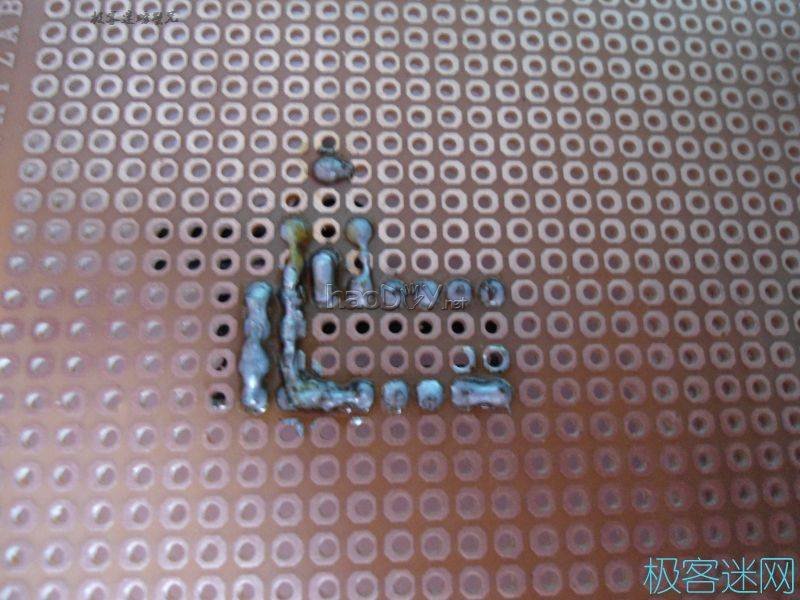

先根据电路图连接1pin和16pin。

【螃蟹】之手把手教你做固态特斯拉线圈

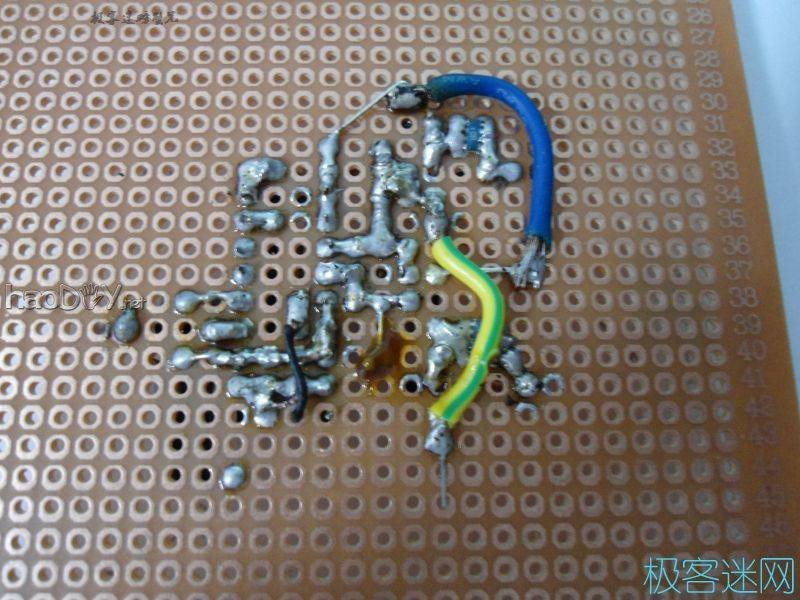

为了节省空间,我采用飞线模式,所以很乱而且这并不是明智选择,驱动讲究的的是减少干扰,飞线可能会妨碍正常工作。

【螃蟹】之手把手教你做固态特斯拉线圈

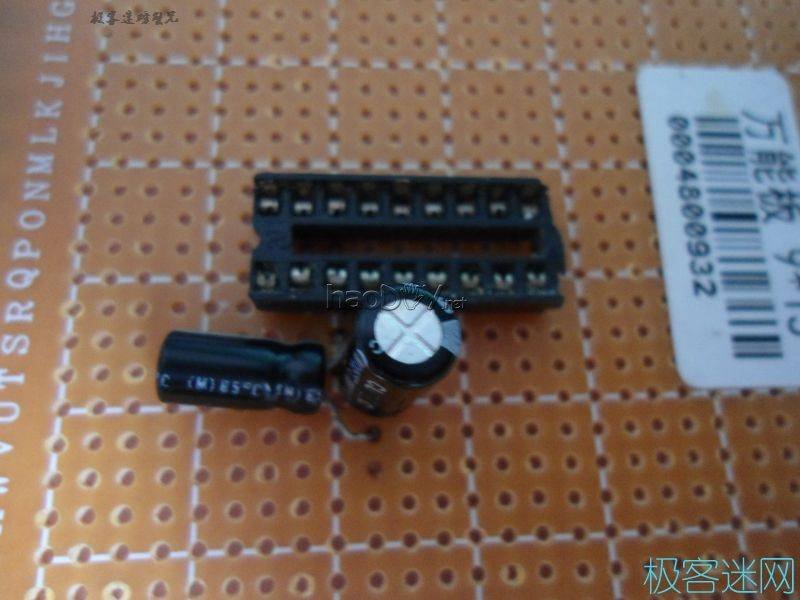

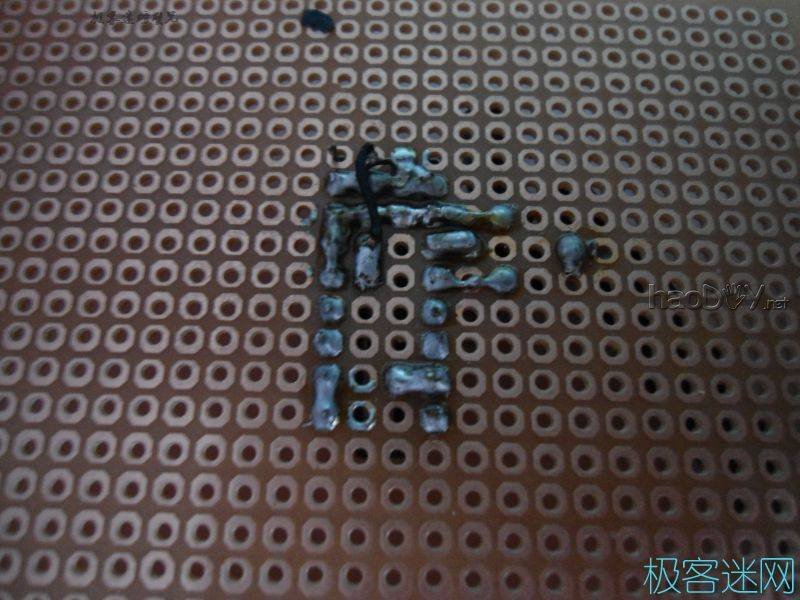

把音频脚上的电容和四脚上的电容焊接上。注意不要虚焊。

【螃蟹】之手把手教你做固态特斯拉线圈

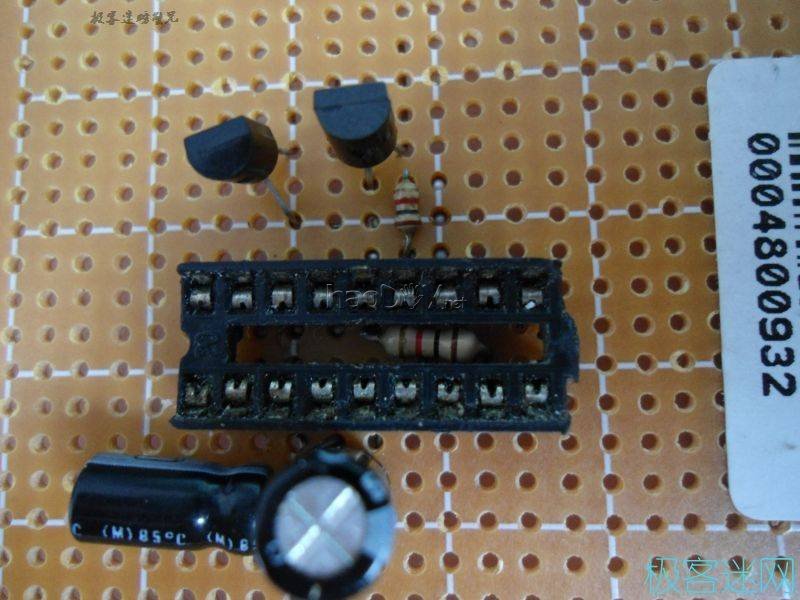

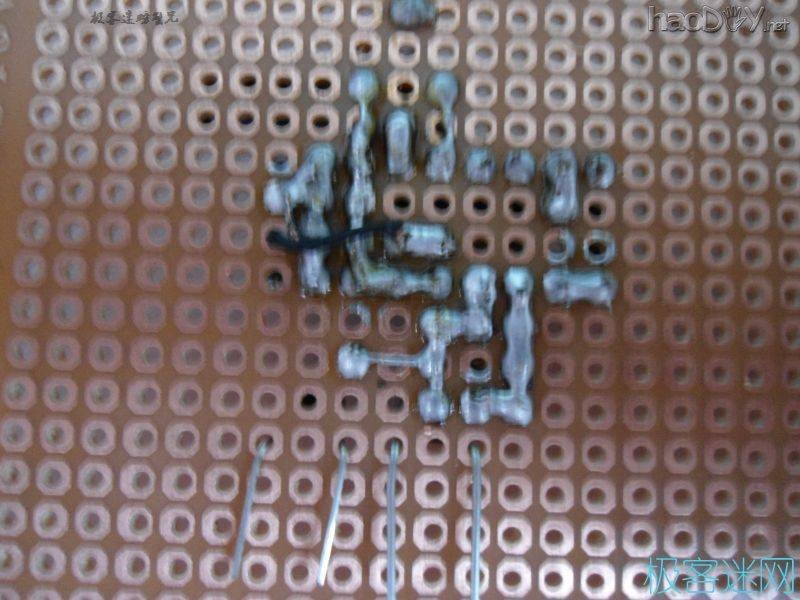

接着走线。焊接一脚七脚之间的1k电阻

【螃蟹】之手把手教你做固态特斯拉线圈

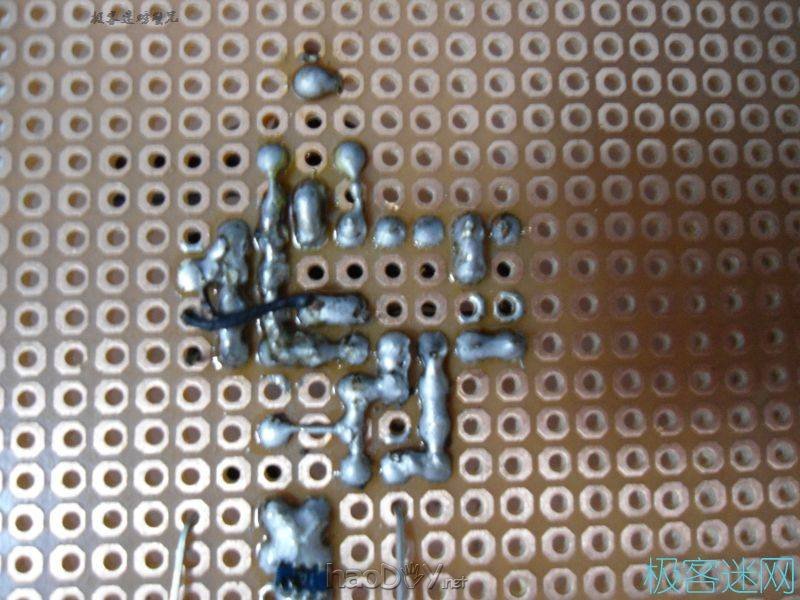

现在要把8050 8550 图腾柱焊接上开始用了一组图腾驱动力不足,GDT都推不动。

【螃蟹】之手把手教你做固态特斯拉线圈

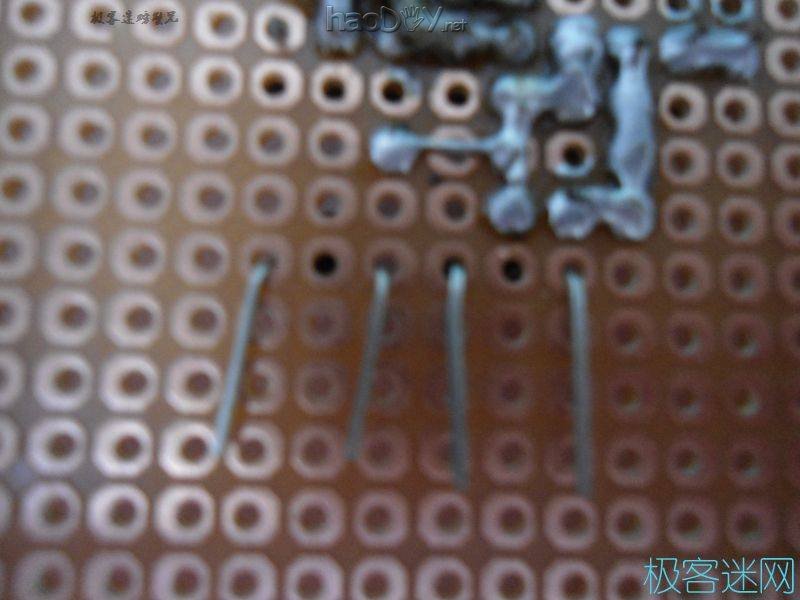

先飞一根线,开始没弄好,所以不得以飞线了。开始焊接图腾

【螃蟹】之手把手教你做固态特斯拉线圈


【螃蟹】之手把手教你做固态特斯拉线圈

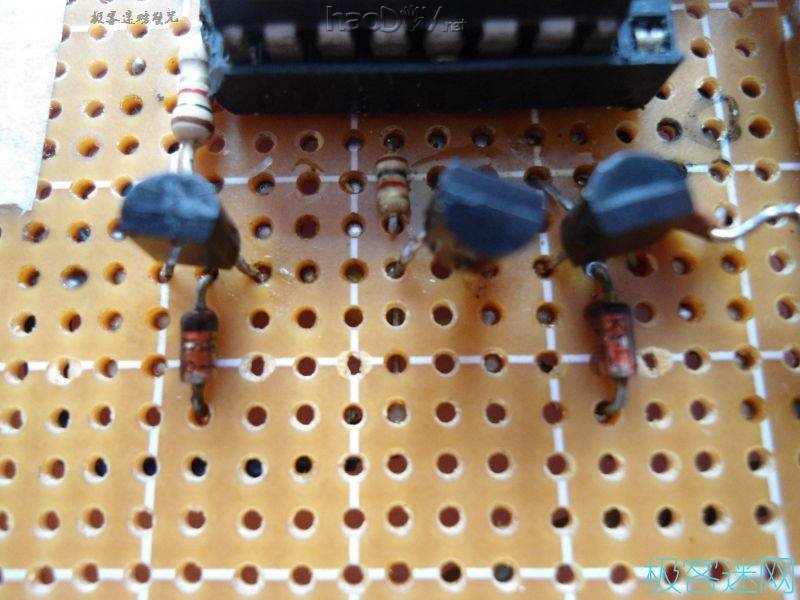

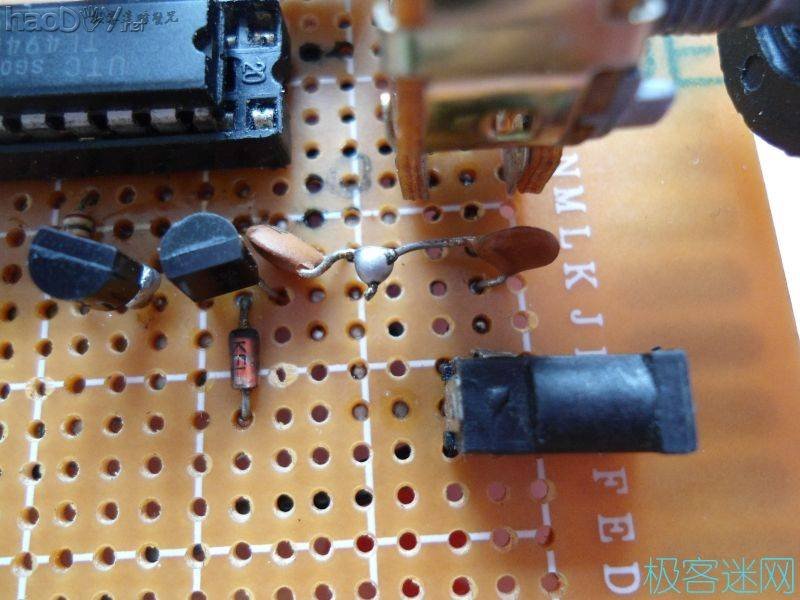

第一组图腾用到4个8050 8550 还加了1N4148  10r电阻放电用。

【螃蟹】之手把手教你做固态特斯拉线圈


【螃蟹】之手把手教你做固态特斯拉线圈

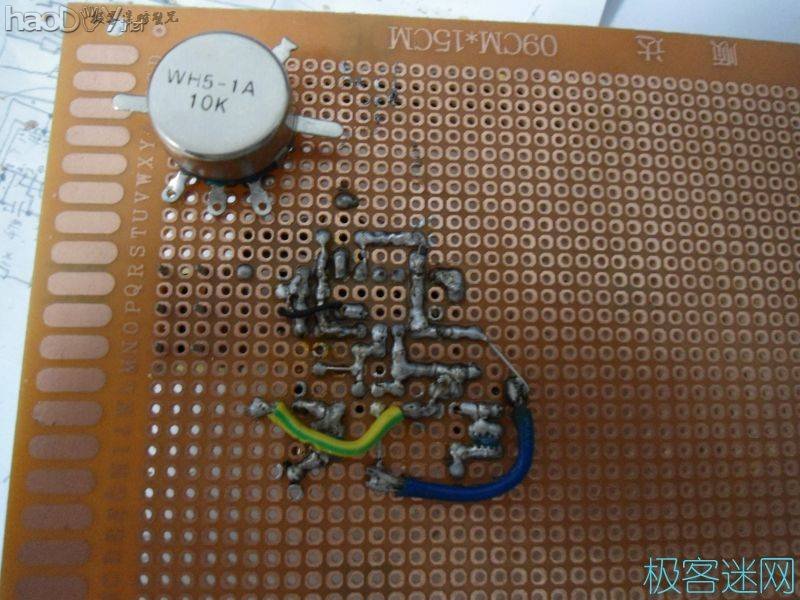

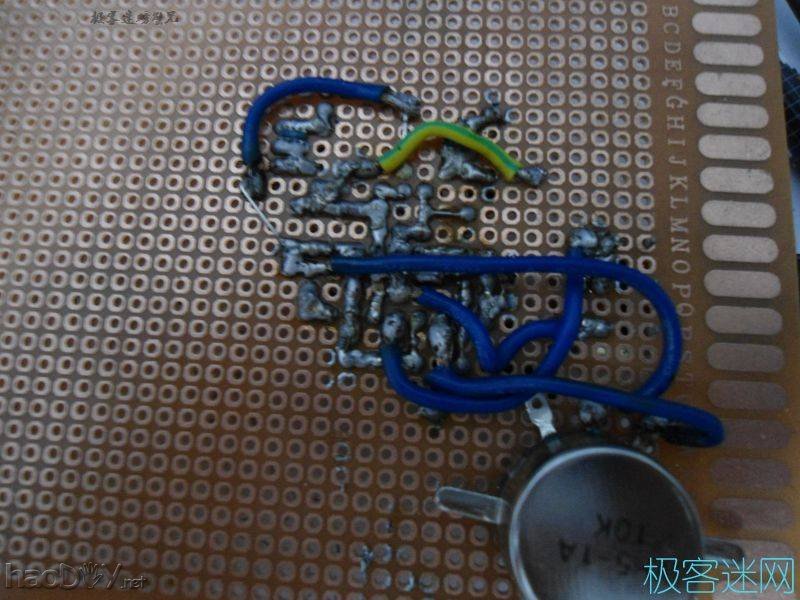

把图腾正负极焊接用飞线连接,记得焊接1k上拉电阻。接着焊接10k可调电阻。

【螃蟹】之手把手教你做固态特斯拉线圈


【螃蟹】之手把手教你做固态特斯拉线圈

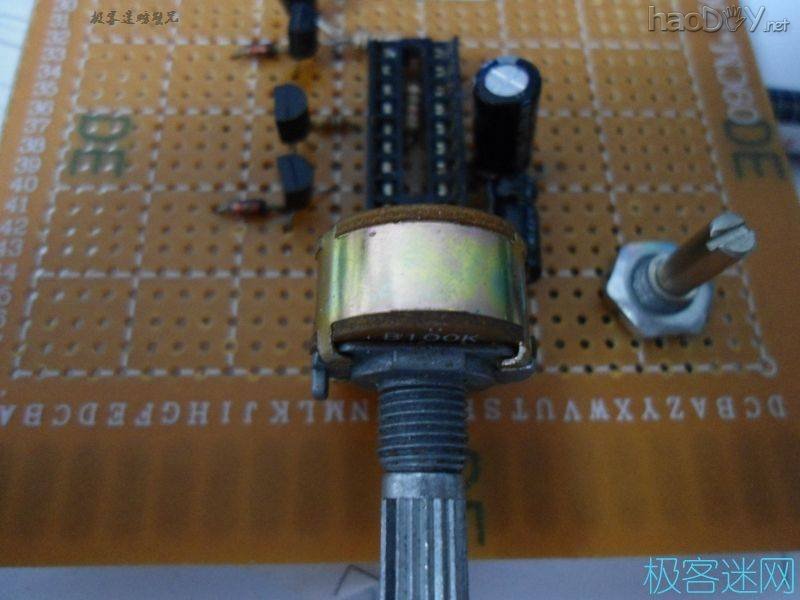

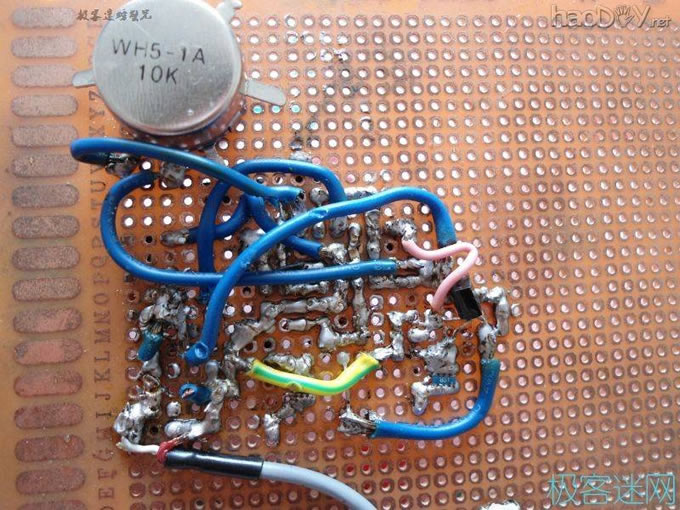

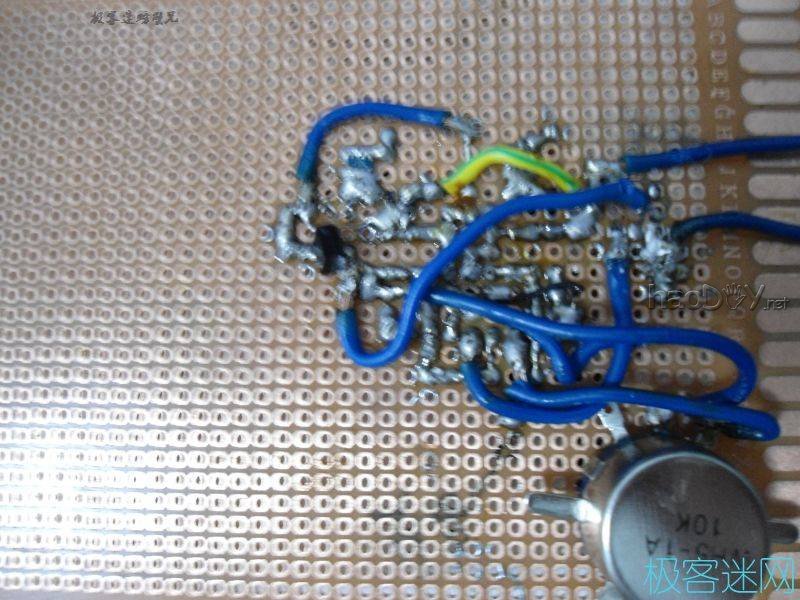

直接固定在板子上了。焊接了两只脚。之后焊接100k可调,因为买的是双联,用其中一组就行了。

【螃蟹】之手把手教你做固态特斯拉线圈

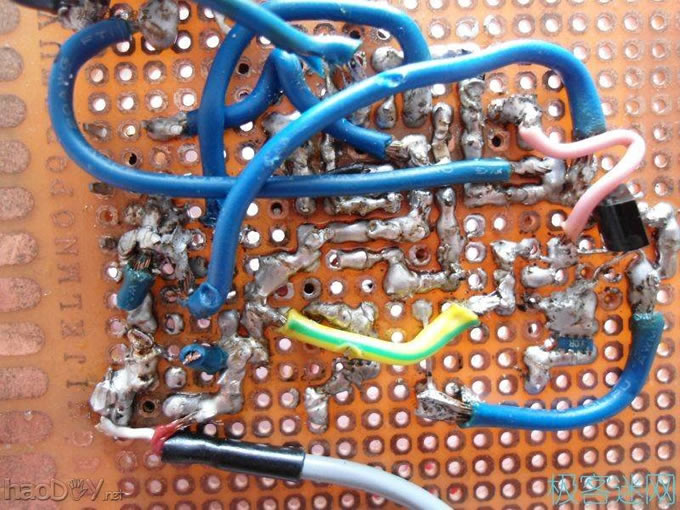

依然是飞线。

【螃蟹】之手把手教你做固态特斯拉线圈

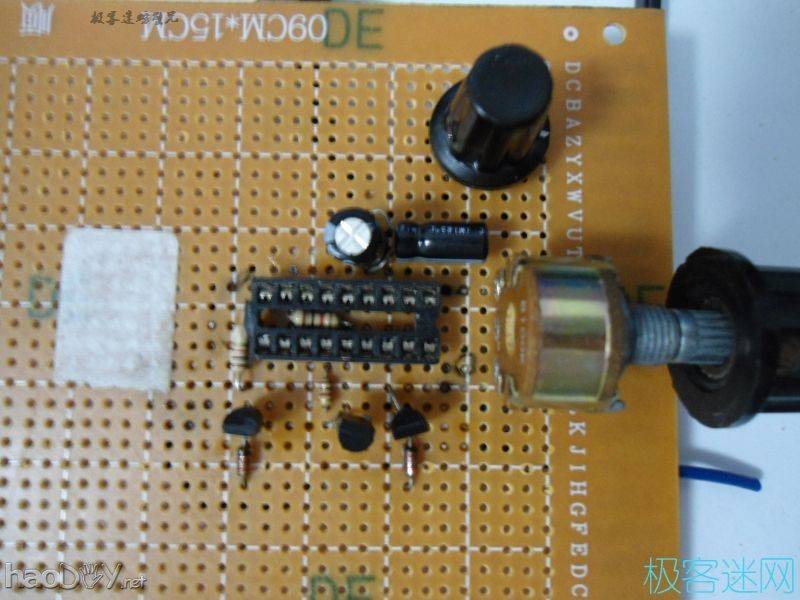

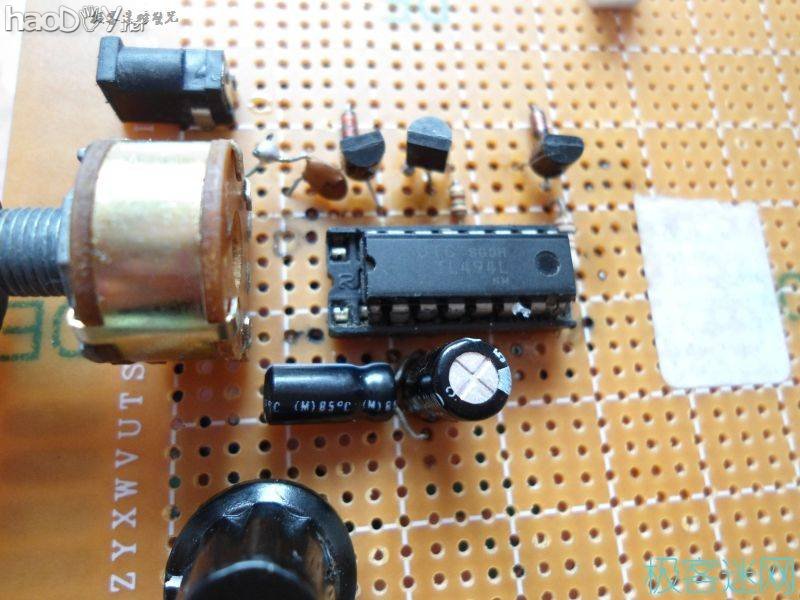

整个信号发生部分就焊接好了。然后是图腾驱动了。。。

【螃蟹】之手把手教你做固态特斯拉线圈


[attach]196290[/attach]

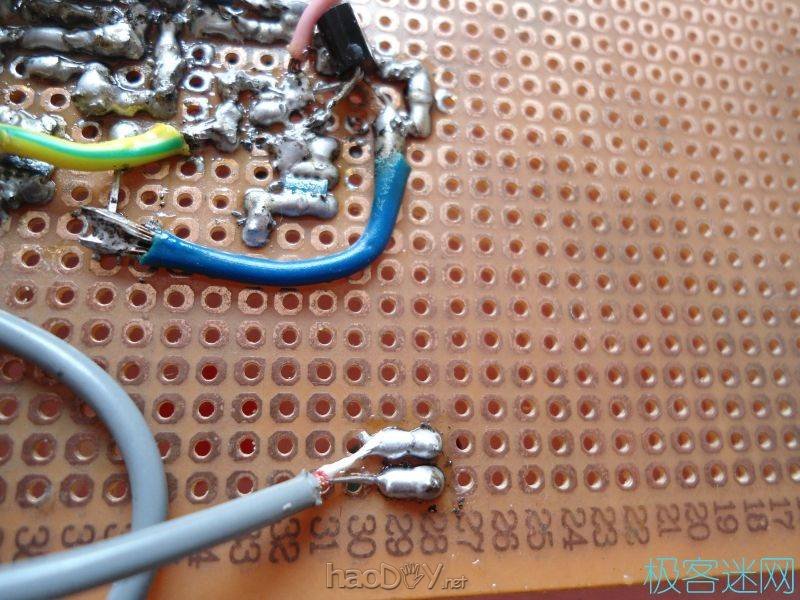

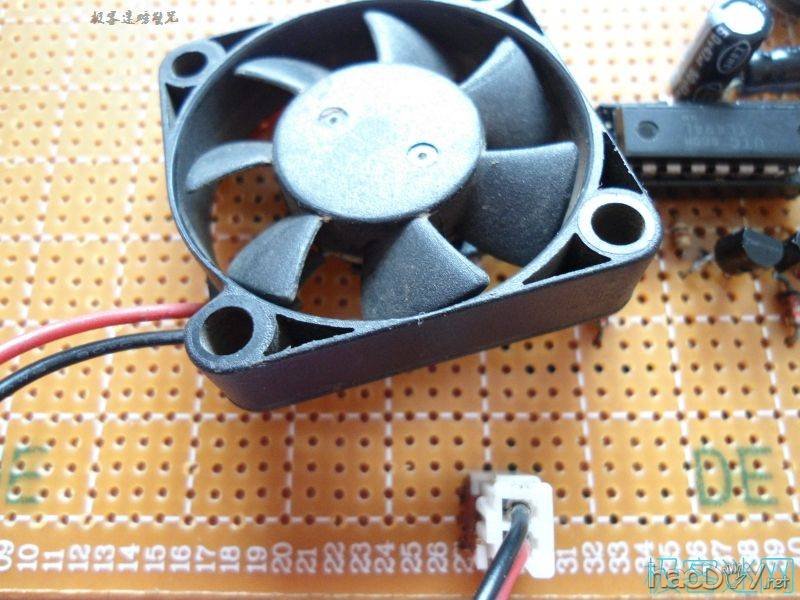

期间发生了焊接错误,所以一个8050被放在板子后面了。焊接散热风扇插座。

【螃蟹】之手把手教你做固态特斯拉线圈


【螃蟹】之手把手教你做固态特斯拉线圈


【螃蟹】之手把手教你做固态特斯拉线圈


【螃蟹】之手把手教你做固态特斯拉线圈


焊接470pf电容。用了两个1000pf电容并联500pf,和原来的470pf电容差了些。

【螃蟹】之手把手教你做固态特斯拉线圈


【螃蟹】之手把手教你做固态特斯拉线圈


【螃蟹】之手把手教你做固态特斯拉线圈
