宽输入电压的手机充电器制作

时间:2014-06-09 18:51来源:未知 作者:admin 点击:
该充电器可用于几乎任何地方。我们的手机充电电压只需要5V,这可以直接接到我们的电脑里或者是充电宝里充电。但有时候我们在外面旅行时,没有这些设备时,我们可以使用普通的电池给手机充电。该充电器的输入电压范围为9-15V。电源被安置在一个小的塑料外壳里
该充电器可用于几乎任何地方。我们的手机充电电压只需要5V,这可以直接接到我们的电脑里或者是充电宝里充电。但有时候我们在外面旅行时,没有这些设备时,我们可以使用普通的电池给手机充电。该充电器的输入电压范围为9-15V。电源被安置在一个小的塑料外壳里。

宽输入电压的手机充电器制作

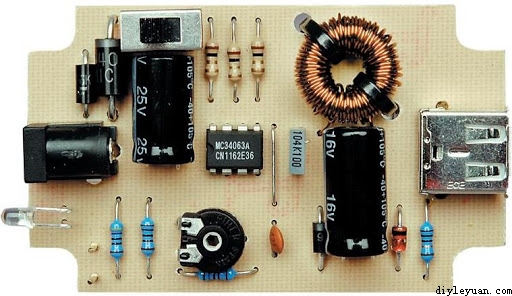

手机和iPod的电池充电器电路
宽输入电压的手机充电器制作

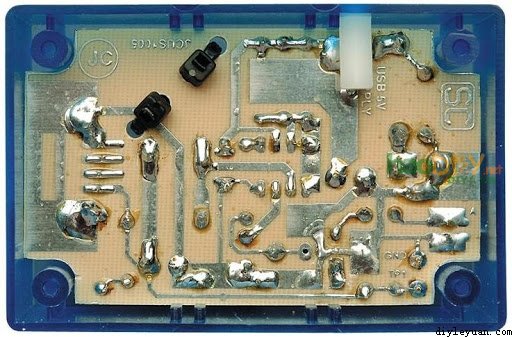

手机和iPod的电池充电器电路
宽输入电压的手机充电器制作

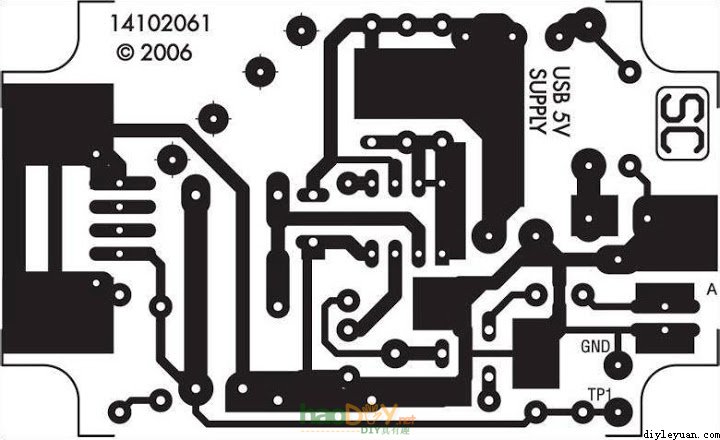

手机和iPod的电池充电器电路PCB布局
宽输入电压的手机充电器制作

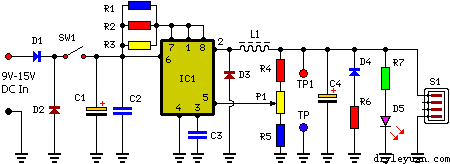

手机和iPod电池充电器电路图

元件清单
P1 = 1K
R1 = 1R-0.5W
R2 = 1R-0.5W
R3 = 1R-0.5W
R4 = 1K
R5 = 560R
R6 = 10R-0.5W
R7 = 470R
C1 = 470uF-25V
C2 = 100nF-63V
C3 = 470pF
C4 = 100uF-25V
D1 = 1N5404
D2 = 1N4001
D3 = 1N5819
D4 = 5.1V-1W Zener Diode
D5 = 5mm. Red LED
L1 = 220uH
S1 = USB ‘A’ Type Socket
SW1 = On/Off Switch
IC1 = MC34063A

产品规格:
输出电压----------- 5V
输出电流----------- 660毫安的最大5V输出
输入电压范围--------- 9.5V到15V DC
输入电流要求为500mA ----- > 12V输入为9V , 350毫安
输入电流输出短路 - 120MA在9V , 15V ​​, 80mA的电流
输出纹波------------ 14mV (从空载660毫安)
负载调节----------- 25mV的(从空载到660毫安)
无负载输入电流-------- 20mA的
