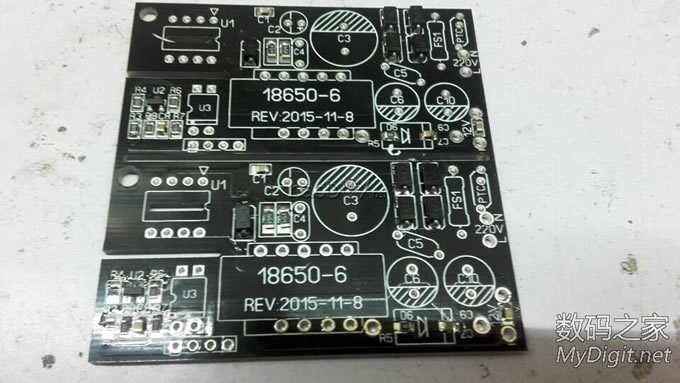

工作的原因经常有外出工作，工作条件经常是没有市电插头的环境，需要用到移动焊台。 前段时间做了台移动焊台，帖子地址：http://bbs.mydigit.cn/read.php?tid=1265364&ds=1#tpc 无奈，本人粗心，经常忘记带充电器，况且外置充电器也比较麻烦，就想把充电器内置在焊台里面。 无奈，X宝的充电器体积太大了，只能自己做了。 为了减少体积，设计时取消了EMC设计，以稳定为先的原则，能省则省，终于做出了一个65X32X1.5mm的迷你体积充电板。 移动焊台为6个18650供电，理论电压为25.2V。 根据这个数据来做，设计为充电电流初此电流为0.96A，充到23V左右后充电电流转换为o.8A。到24.5V为0.6A的充电模式。 本人比较健忘，经常会忘记拔点，为了不会过冲，设置截至电压为25.1V，以防止电池过充。 等了N久，板子回来了。

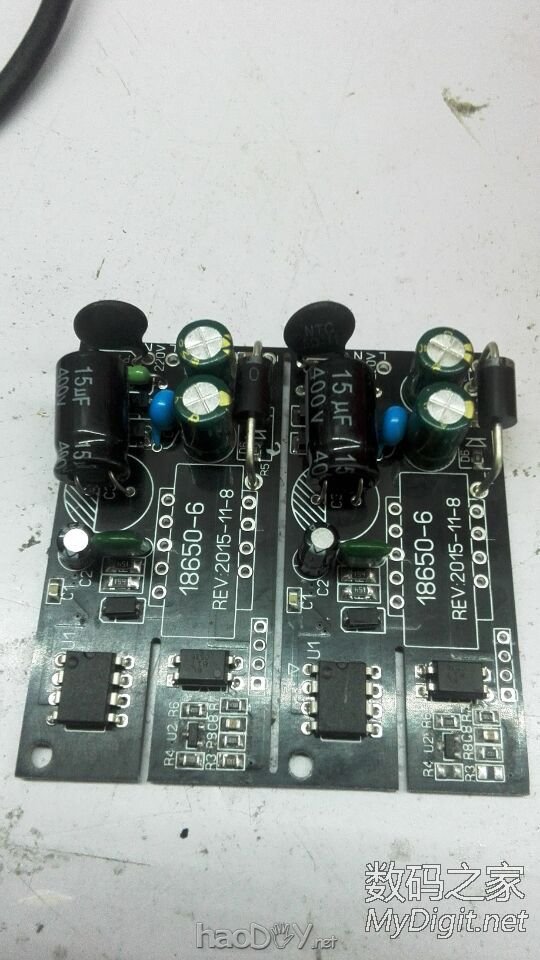

先把低的贴片零件焊接

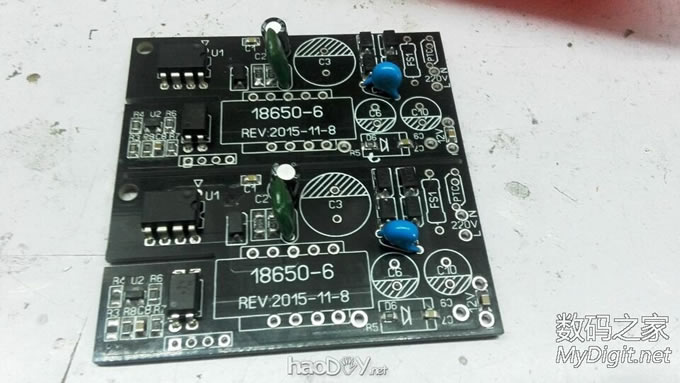

然后到直插件
焊接电容

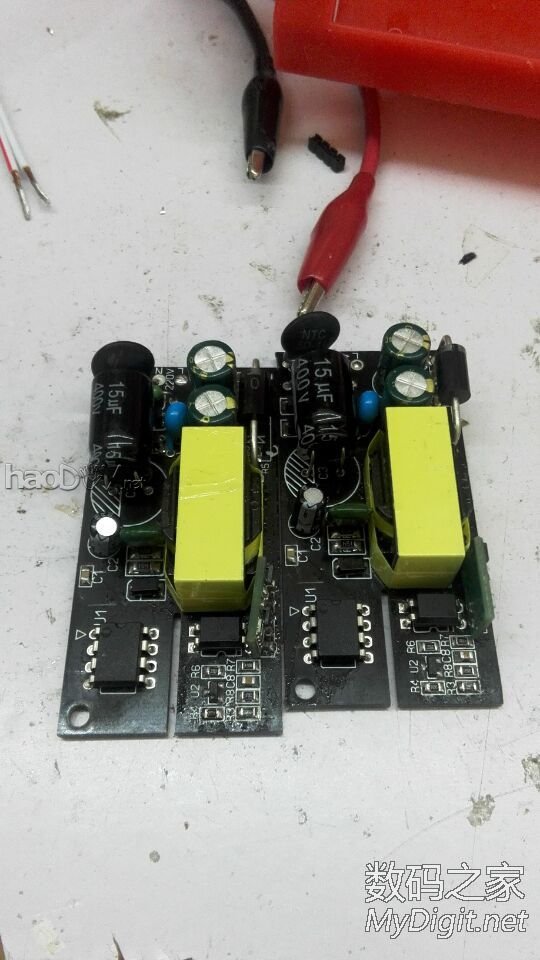

焊接变压器等其他配件
最后焊接连接线
焊接完毕后检查无误，通电就已经正常了，下面看看波形 空载时：
接入电子负载，25V0.2A（模拟电池快满电时）
接入电子负载，24V0.6A（模拟电池涓流充电）
接入电子负载，22V0.96A（模拟电池低电压电时）

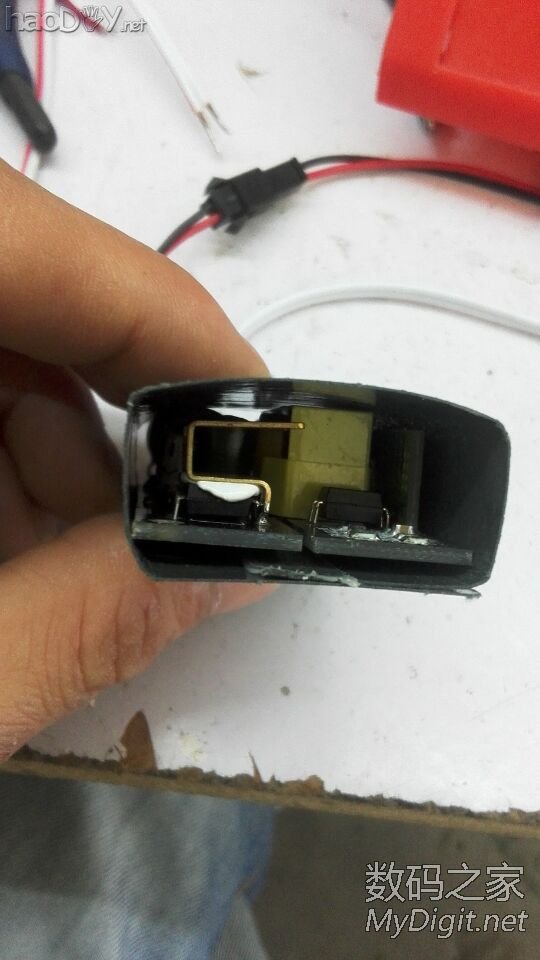

效果还是挺满意的。 因为充电器是220V的，安全是必须的，做绝缘

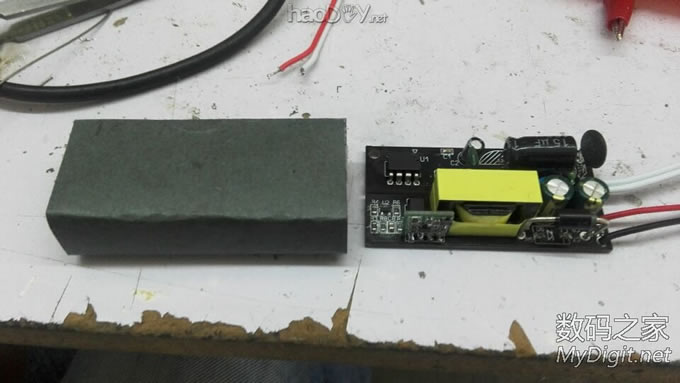

比划好后做成个套子。

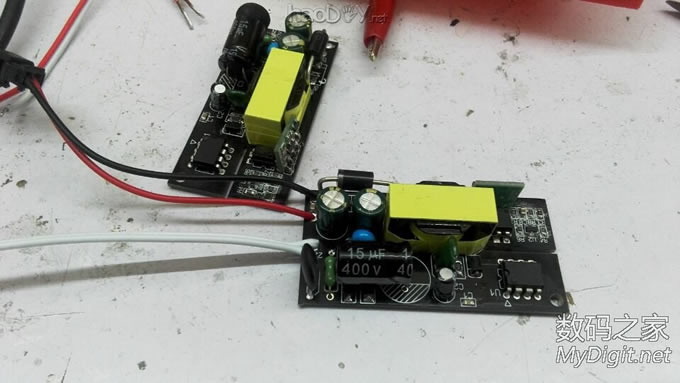

做好的效果！
怎么样，各位还满意吧。细心的看官一个还留意，我做了2个充电板吧。 原因是因为单位同事也想要一个移动焊台，电池正在朝我奔来， 新的移动焊台安装过程有没有感兴趣了？请关注更新偶！ (责任编辑：admin) |
