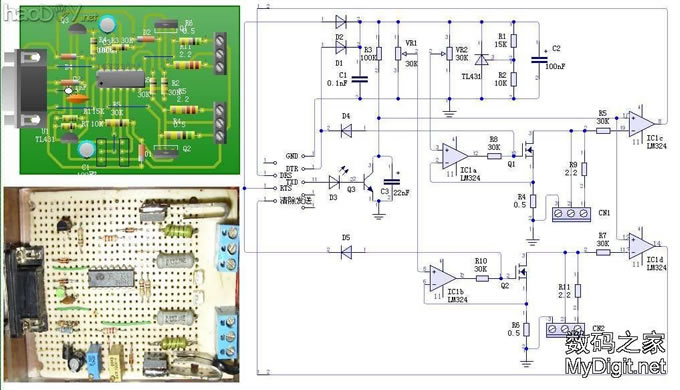

制作背景：大小一堆的电池，鱼龙混杂，莫辩是非。刚好前些时间看到http://bbs.mydigit.cn/job.php?action=topost&tid=82078&pid=899825又提起制作放电器的事，就挤时间来那么一个。 废话少说，上图瞧瞧： 1，电路图：

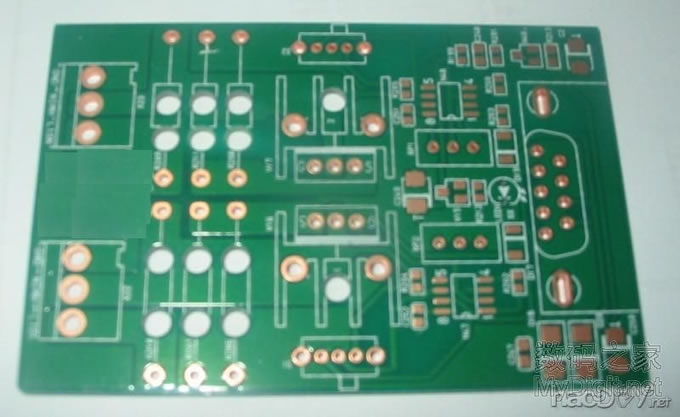

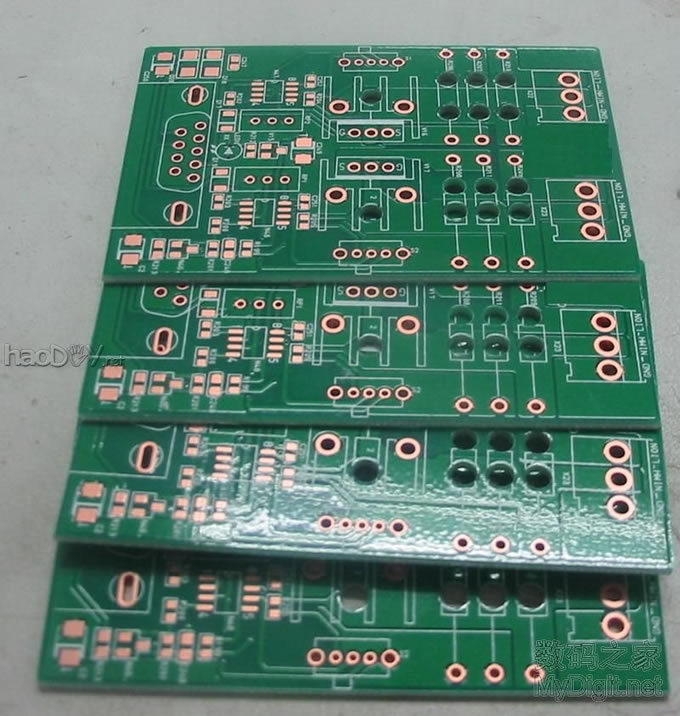

2， 电路板空板：
3，电路板空板：
4，未焊好元件的半成品：

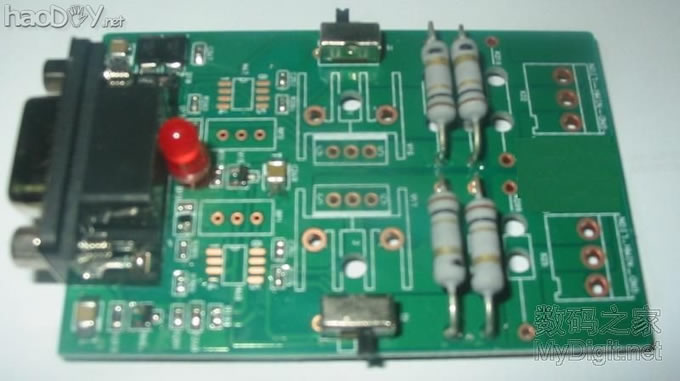

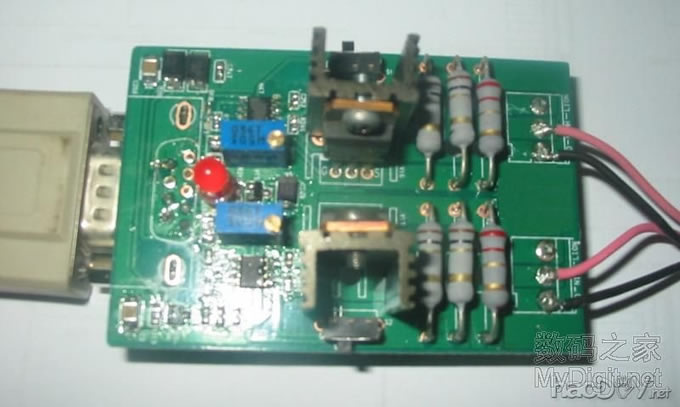

5，成品板正面：（串口反了）

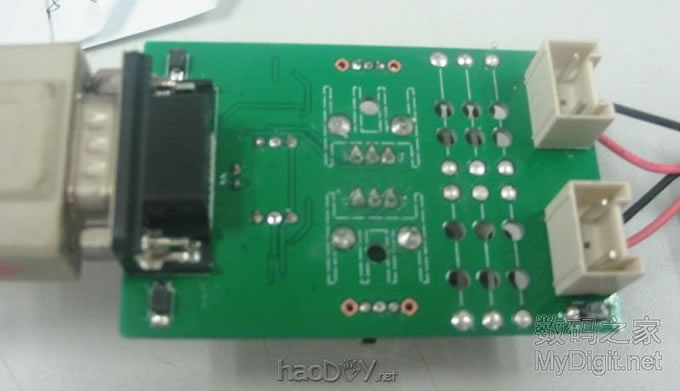

6，反面：

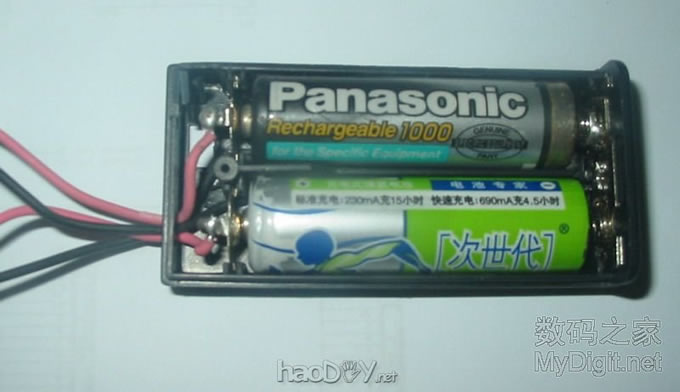

7，改造后的电池盒：

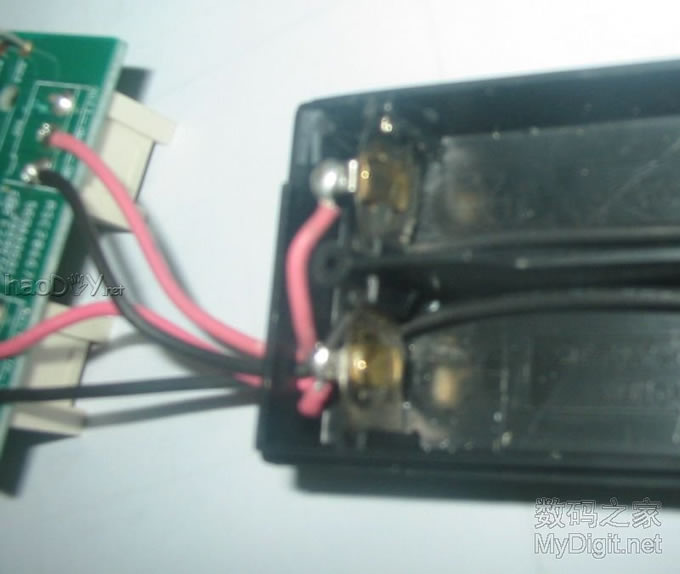

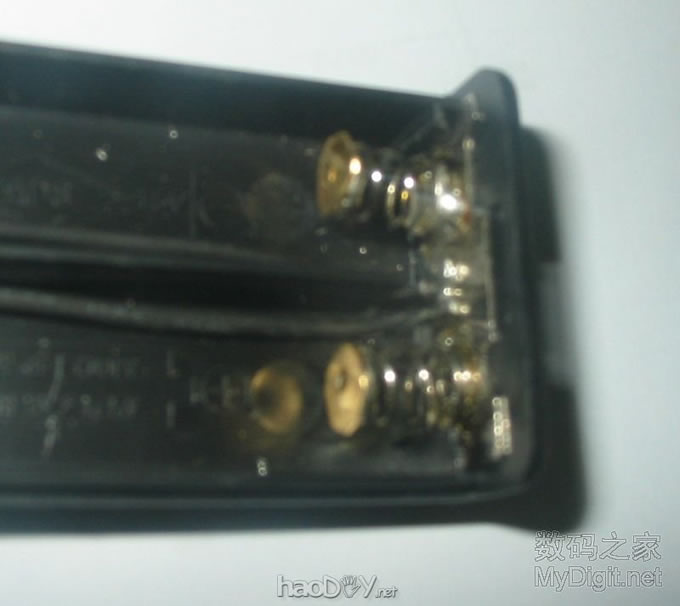

8，电池盒细节：
9，细节：

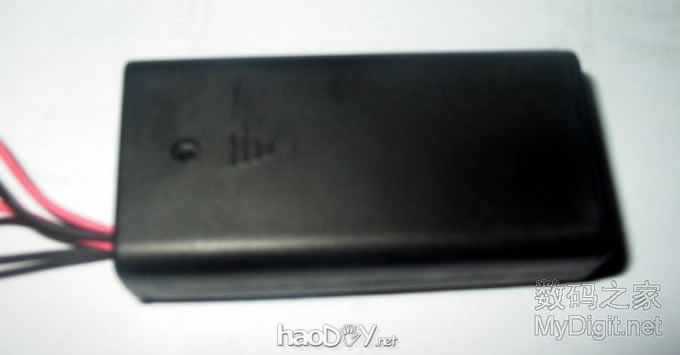

10，电池盒外面：

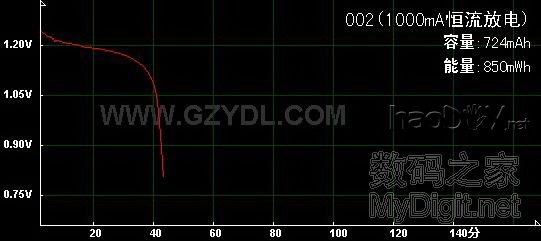

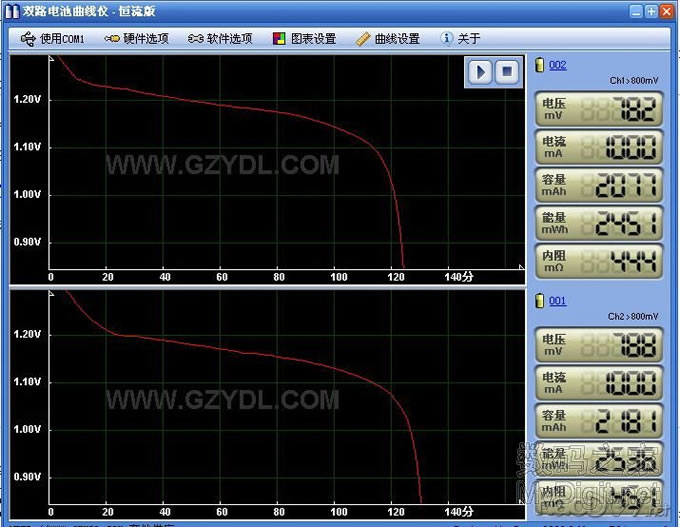

11，放电曲线：
12，曲线：

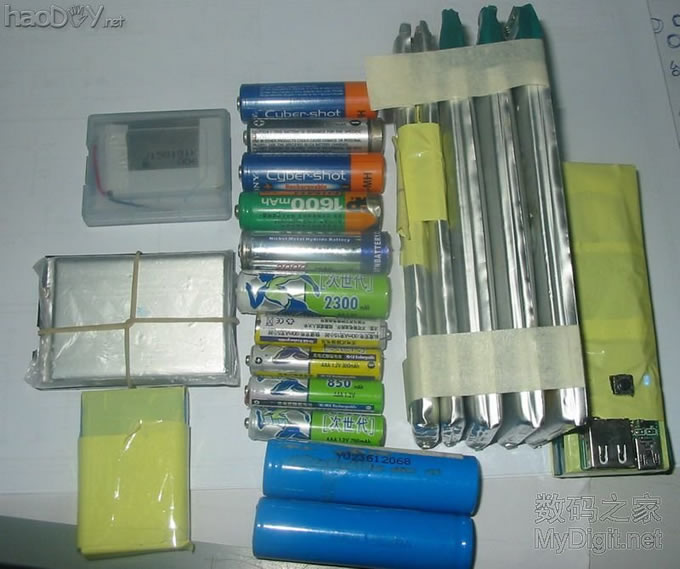

13，电池们合影1：

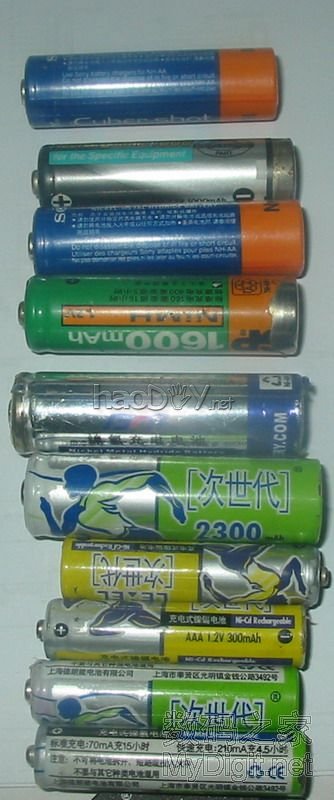

14，电池们合影2：
猜猜都是些什么电池：） (责任编辑：admin) |
