DIY电子打火机（有点烟图）

时间:2017-06-20 21:22来源:数码之家 作者:pqwwqy 点击: 次
自从在论坛上看到有人捡到一块电池的那帖子后，就被迷上了，今天终于找齐元件，做了一个出来！ 上图： 应大要求，我用量一下初级，主线圈0.4MM的漆包线，线圈宽约8.8MM那就差不多22匝，感应线圈0.2MM的漆包线，线圈宽约6MM那就差不多30匝。次级就量不了，买的

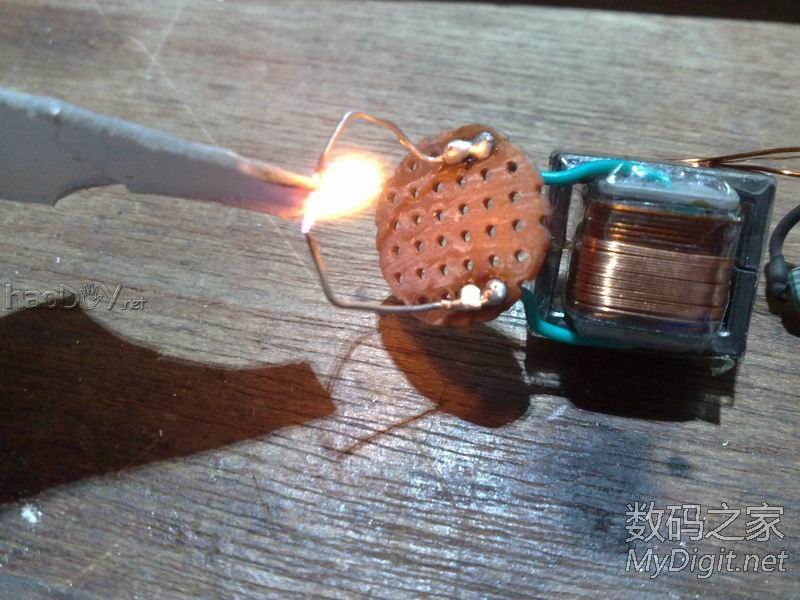

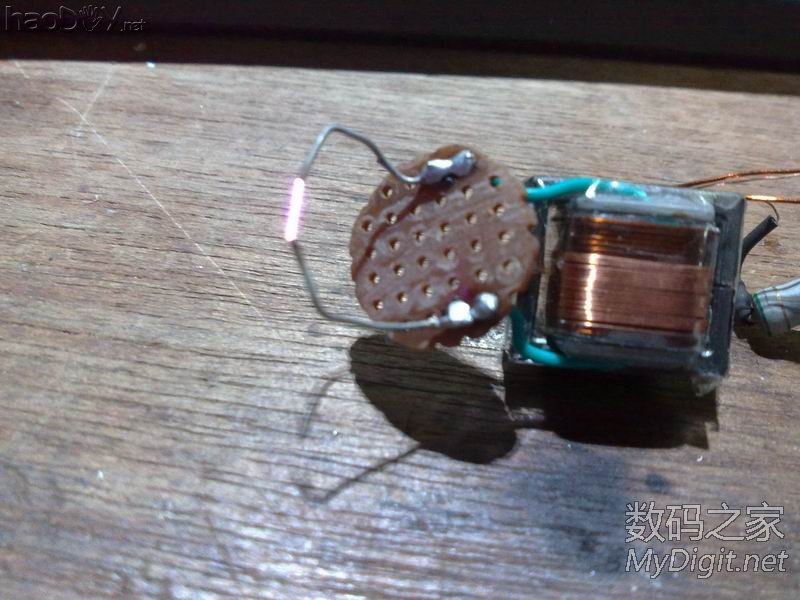

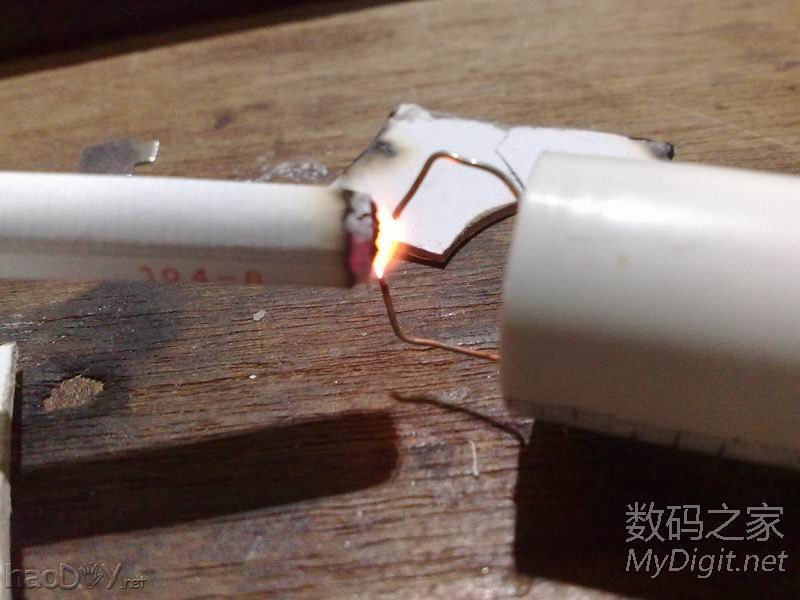

自从在论坛上看到有人捡到一块电池的那帖子后，就被迷上了，今天终于找齐元件，做了一个出来！

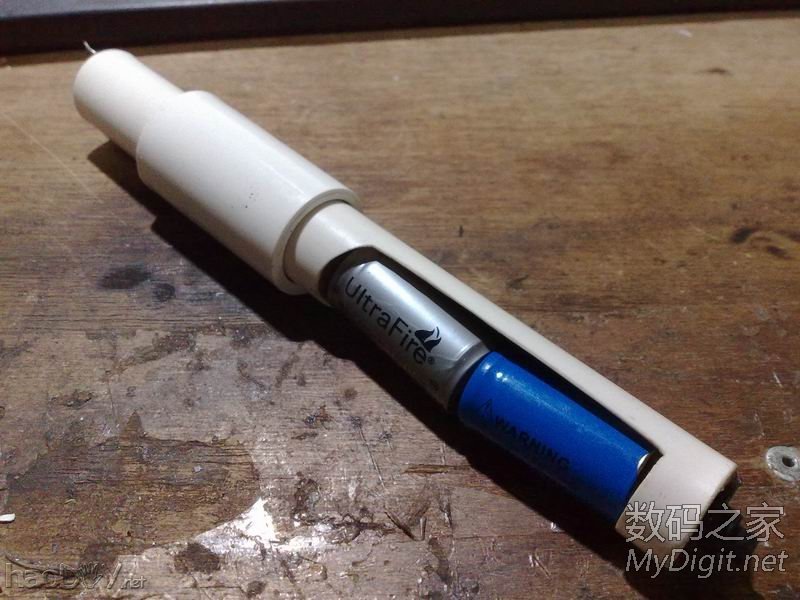

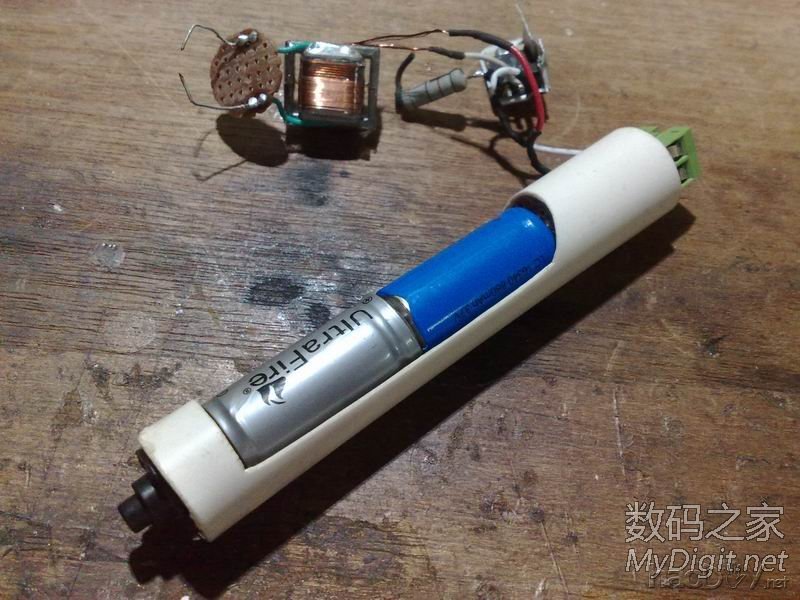

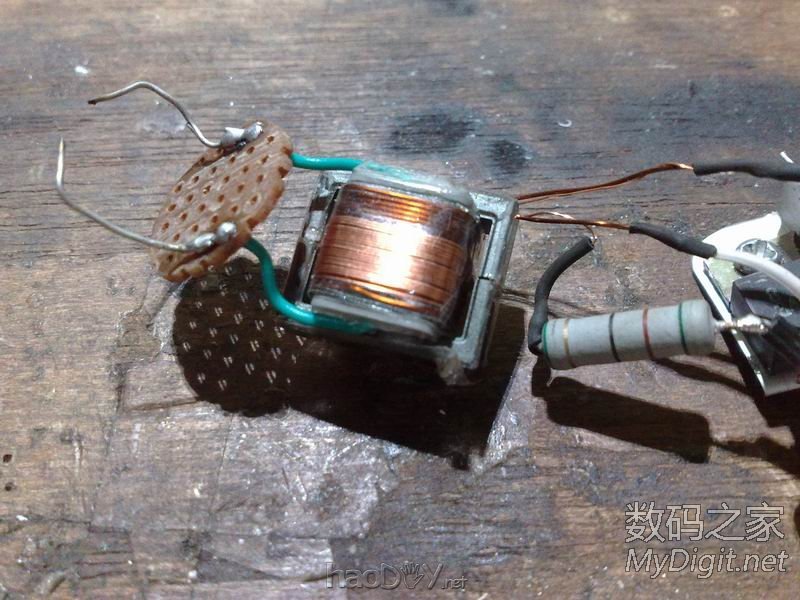

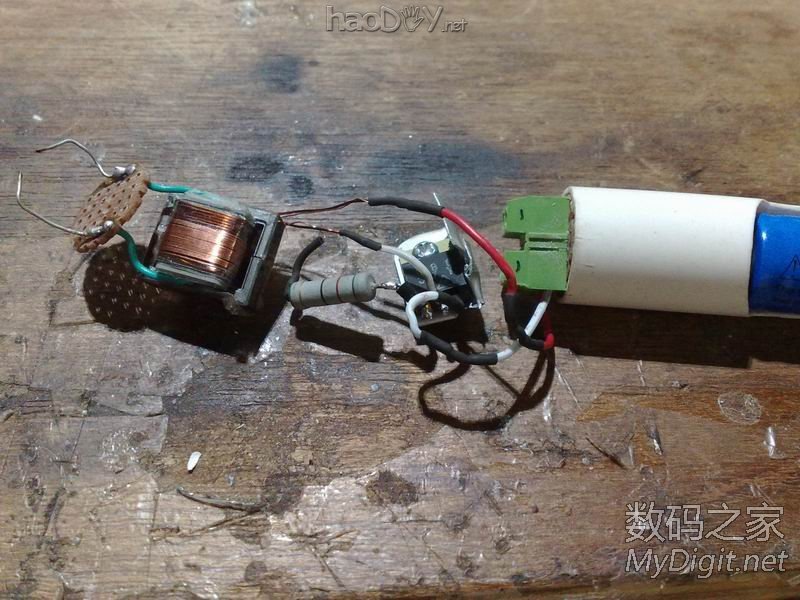

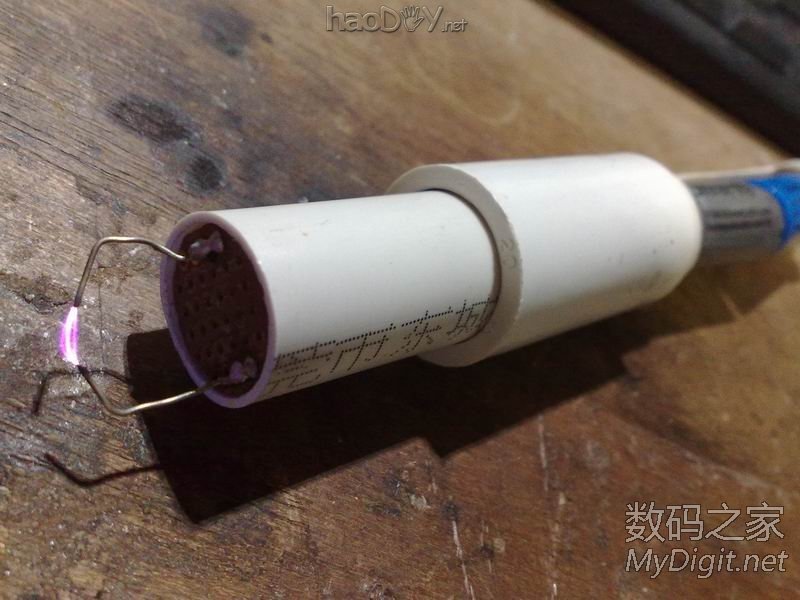

上图：
DIY电子打火机（有点烟图）

DIY电子打火机（有点烟图）

DIY电子打火机（有点烟图）

DIY电子打火机（有点烟图）

DIY电子打火机（有点烟图）

DIY电子打火机（有点烟图）

DIY电子打火机（有点烟图）

DIY电子打火机（有点烟图）

DIY电子打火机（有点烟图）

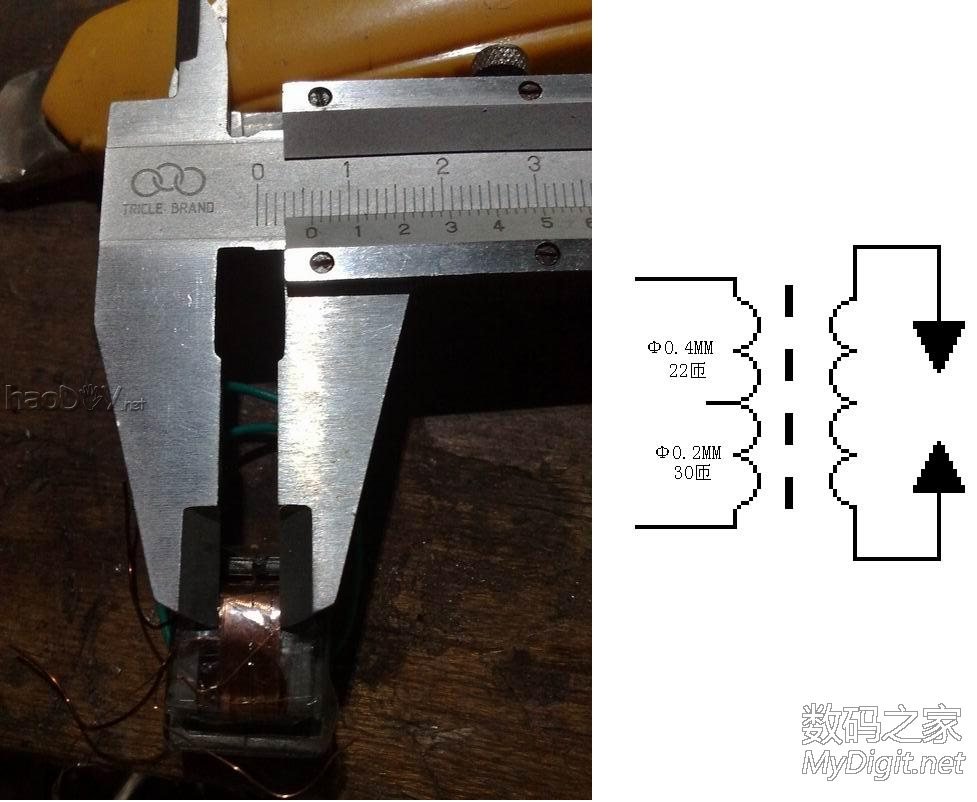

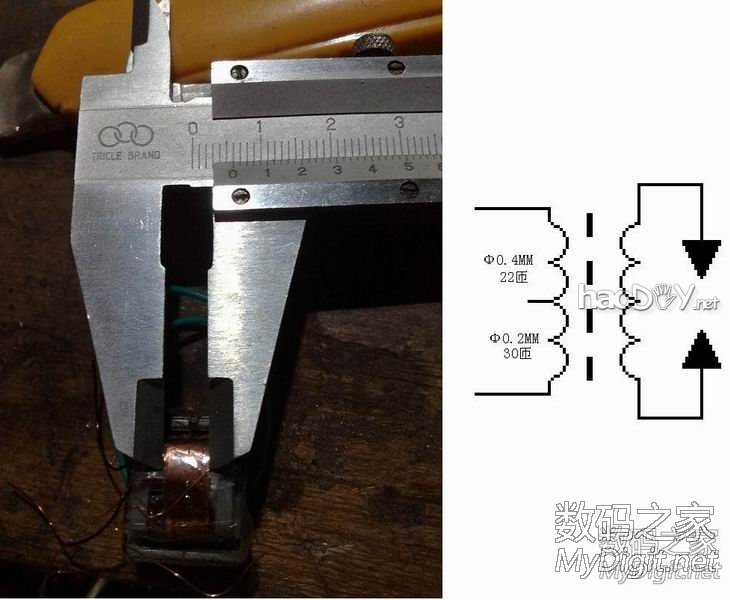

应大要求，我用量一下初级，主线圈0.4MM的漆包线，线圈宽约8.8MM那就差不多22匝，感应线圈0.2MM的漆包线，线圈宽约6MM那就差不多30匝。次级就量不了，买的时候它标明是可以达到10KV的，具体大家可以换算一下，这个我就不会了。

DIY电子打火机（有点烟图）

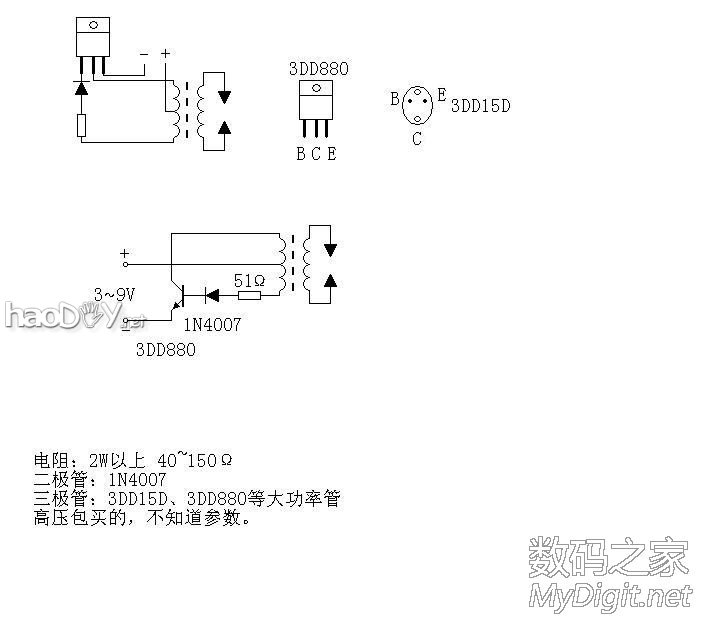

电路图来了！！

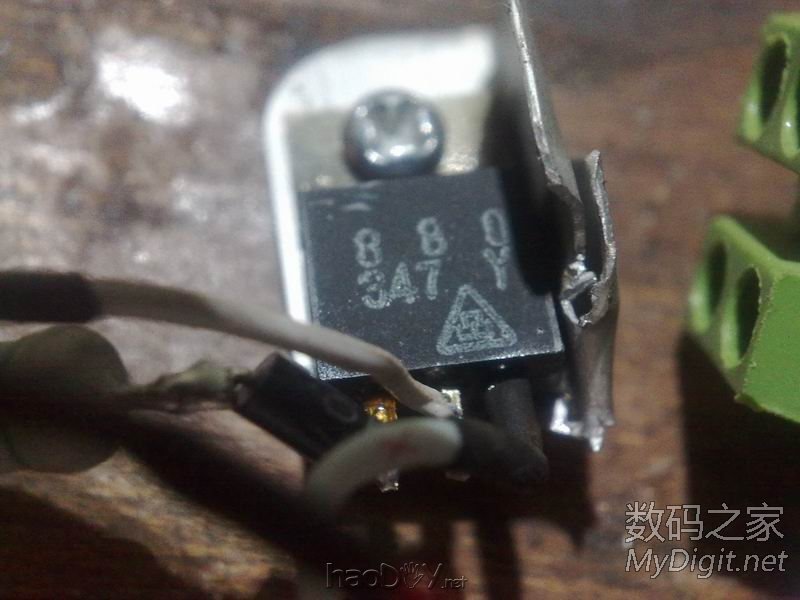

之前3DD15引脚错了，现在改正！！
DIY电子打火机（有点烟图）
应大要求，我用量一下初级，主线圈0.4MM的漆包线，线圈宽约8.8MM那就差不多22匝，感应线圈0.2MM的漆包线，线圈宽约6MM那就差不多30匝。次级就量不了，买的时候它标明是可以达到10KV的，具体大家可以换算一下，这个我就不会了。

DIY电子打火机（有点烟图）
DIY电子打火机（有点烟图）
