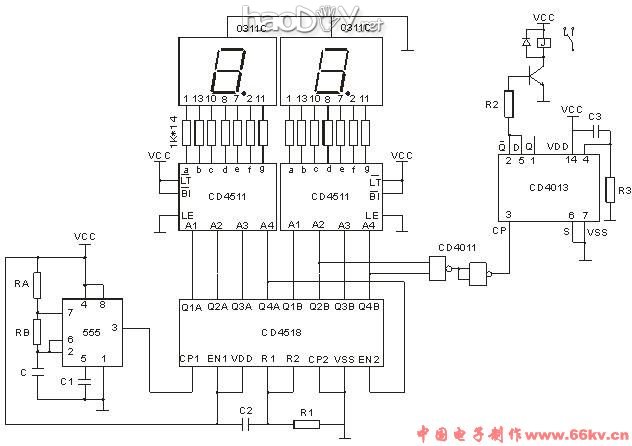

当电路上电时，C2、R1和C3、R3发生一个微分尖脉冲，使计数器CD4518和D型触发器CD4013复位清零。此时D型触发器的Q反为高电平，三极管导通，继电器吸合。
 该按时器由555集成电路和电阻RA、RB、电容器C，发生1分钟的的时基信号，经1/2CD4518分频（10分频）后Q4A的降落沿触发下一个分频器。同时Q1A、Q2A、Q3A、Q4A输出BCD码送入CD4511七段译码器驱动LED数码管。当当计数器接管第100个脉冲时，Q1B、Q2B、Q3B、Q4B（0101）时，与非门CD4011输出一个降落脉冲，经反相器反相后酿成一个上升脉冲，触发CD4013，使电路翻转Q反为低电平。继电器断电开释，同时计数器天然复位。计数器开始从头计数，这时继电器保持断开状态，只有当计数器计满100个脉冲时继电器才会吸合。因此这个按时器是通电100分钟，再断电100分钟，轮回来去。
 由于这里的时基信号是1分钟，以是LED数码管表现的数置魅正好和耽误的时刻相符。假如时基信号不是整数，那么LED数码管只能表现按时的进度。
