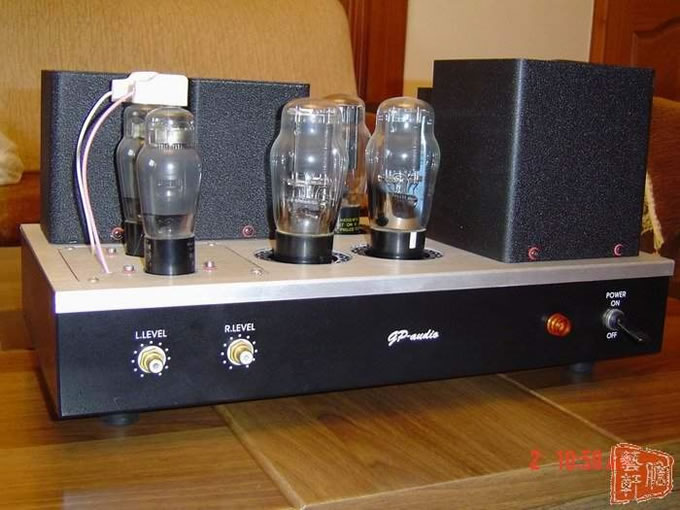

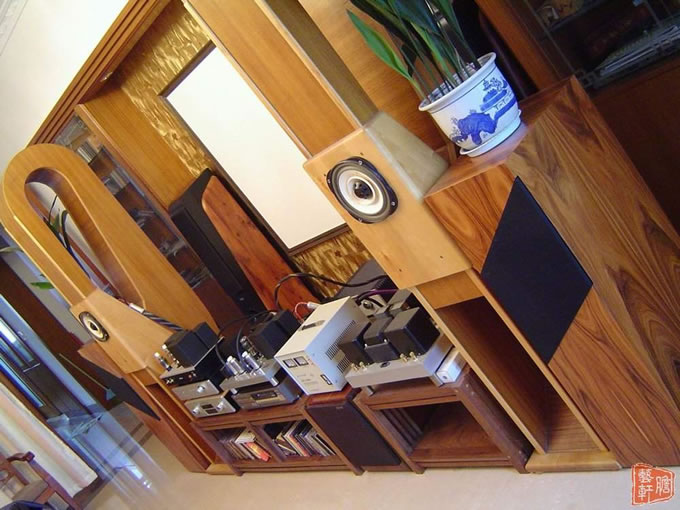

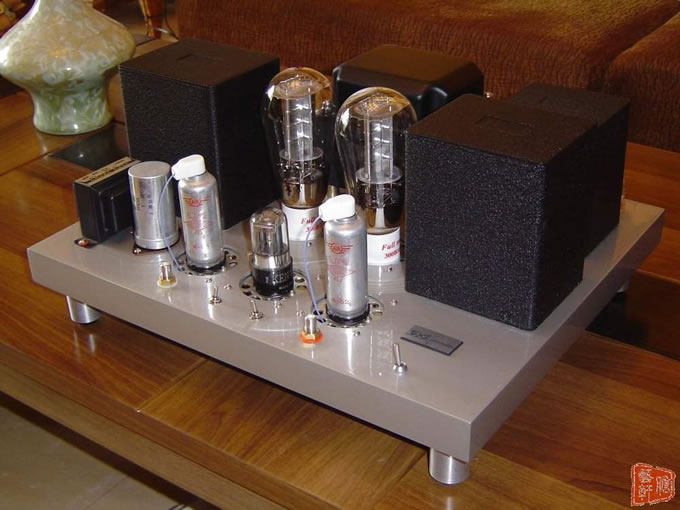

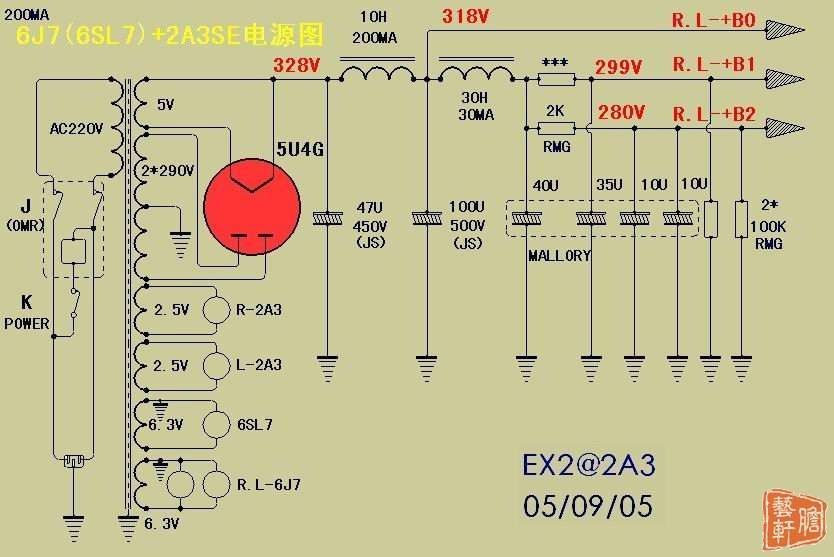

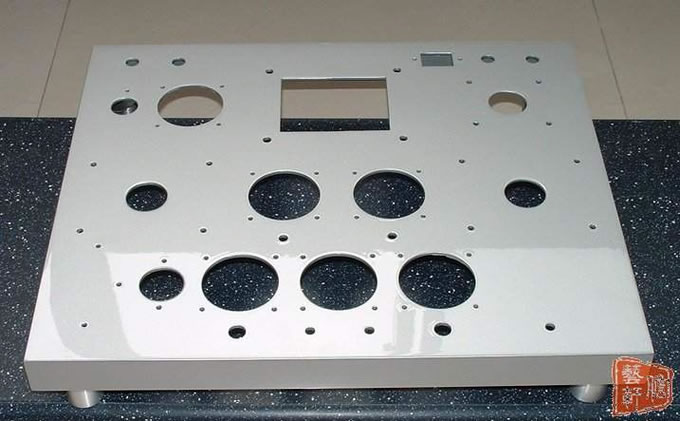

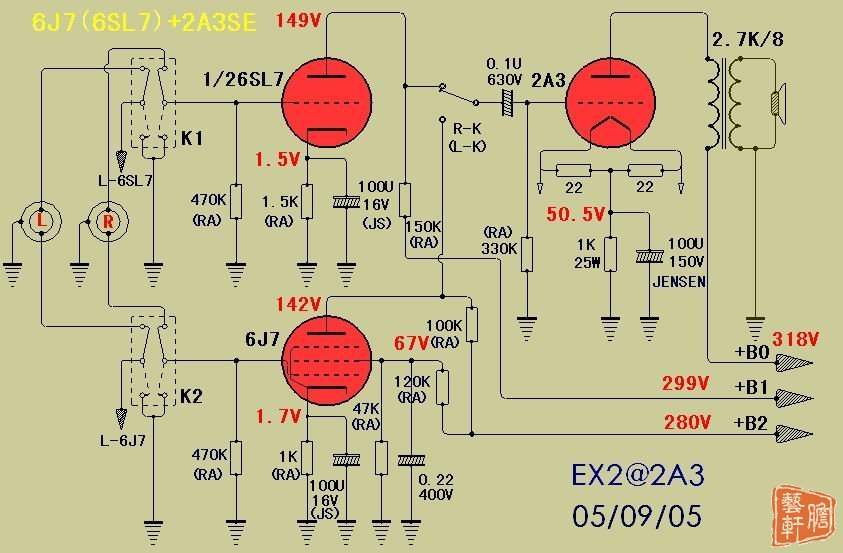

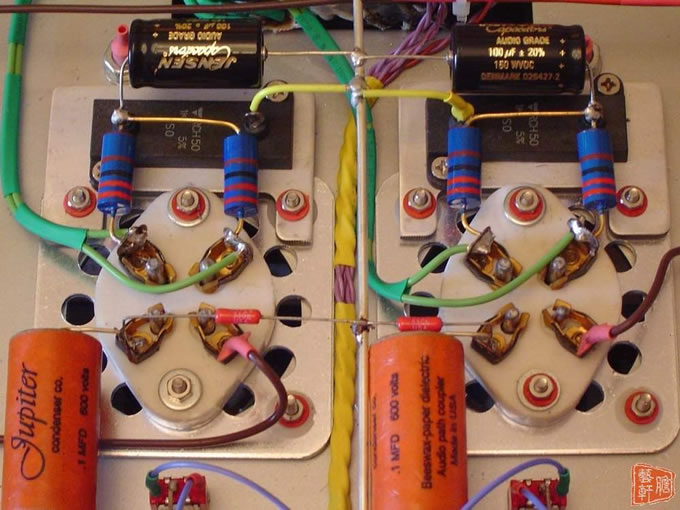

得知胆艺轩EL34版主组织胆机搭棚赛己有好几个月了,鉴于前段时间公司事务甚忙,迟迟没下决心参与,反而一度想放弃音响发烧的业余爱好,然事实证明仍无法割舍对其的热情.工作再忙再累每天总要折腾一番,上网浏览一下,及时汲取一些营养,充实自已;搭棚赛截止期的改变加上最近一段时间的工作相对清闲,让我下定了参与的决心, 一来为捧场,二来可以和各位同好共同探讨胆艺,以利于进一步提高自己,非常感谢EL34版主搭建了这个交流平台. 本人的系统组合如下:欧搏CD2.2音源,自制RCA6C6+YO186单端功放(见图01) 自制仿天鹅箱体LOWTHER EX2音箱,这是近年来我最满意的组合,尤其是对YO186单端功放更是恩庞有加,随着它的加入先后出让了多部呕心力作,诸如:6C45+牛推动+300BSE,12AX7直藕2A3SE和WE310A+300BSE两用机,6SL7+845BSE(低压运用).总结YO186这部机的特点我想主要有二,一是推动管RCA6C6的应用,二是俄制功放管YO186.但令人遗憾的是YO186管市场上己很难觅,因此我格外地珍惜它的使用寿命,一旦寿终正寝真不知如何是好,这也是我迟迟未用古董管的主要缘由(其一难配对,其二寿命悬).为了最大程度地延长该机的使用寿命,制作一部能替代它的功放便成了当务之急,这期间作过6SN7二级放大+2A3SE和6J5+CV2136电感负载+2A3SE两部机器,与EX2的配合总是得不偿失,欠协调,和YO186这部机相去甚远,究其原因恐怕和它们的推动电路所用管有很大的关系,正如全音域及号角俱乐部”无胆”版主所言:6SN7(6J5为1/2之6SN7)的音色和2A3估计会合不来. 总结以往的经验,奉行简洁至上的原则,考虑到手头的备管,在同一部机上使用了两个推动电路(可方便切换),其中6SL7为两声道共用(因手头有好几个牌子的单支6SL7),机器之外型图见02,本次制作采用了图03所示的电路,图04为其电源图(图中电压均为供电AC220V时的实测值); 下面简述一下这部机的选料及制作: 机壳沿用了以往的方法,四周为12MM厚的铝框,顶板为3mm铝板,表面喷闪光银汽车漆,从设计到完工花了一星期,大有损公肥私之嫌,图05为完成后的机箱; 元器件的使用情况: 1.输出牛由Z427设计合肥杨黎绕制,初级2.7K, 2.电源牛.扼流圈为闲置品,系开平方光豪绕制,电源牛功率350W;次高压扼圈为30H40MA日本山水; 3.高压滤波JENSEN 47u/450V,JENSEN 100U+100U/500V,次高压滤波为全新MALLORY 40U+10U+35U+10U/400V古董电容; 阴极电容均为JENSEN 100U/150V,藕合为全新美国木星0.1U/630V纸介油浸电容; 4.电阻系美国RA音频专用电阻及日本RMG电阻,2A3阴极电阻为RCH50 1K精品; 5.CARDAS镀铑RCA输入座,美国CMC858功放接线端,C&K信号切换及电源开 关, 美国含银锡丝; 6.信号通道采用CARDAS无氧铜机内线,其余部分为特氟珑镀银线; 7.曙光出口型2A3B,天津精配茄形网屏300B/n/2.5V,法国NEOTRON 6J7MG,RCA 6SL7.KEN-RAD VT229,整流管为美国5U4G.; 机器的焊制花了三个晚上的时间,过程比较顺利,虽然是参加搭棚比赛的作品,并没有刻意地追求走线的严格工整,个人认为随意的协调才是美;制作中考虑到手头没有上好的阴极平衡电位器,干脆取消了它的位置,配合惯用的母线式接地方法,整机的信噪比非常理想,换用天津茄形网屏300b/n/2.5v时的屏流约为53ma,其它各点电压来去甚微;供6SL7+B2电压前带***的电阻实际制作时没有用;本机初调之时整流管曾用JJGZ34代换过5U4G发现+B1电压提高仅30V,这是由于该管内阻较低的缘故引起的,这种情况对本机而言应无大碍,如用在其它机上应慎重！机器的局部搭棚图片见06.07.08,图09为试听中的器材; 由于时间的关系,机器尚需精调,但就整体效果而言是令人鼓舞的,有类似YO186功放的神韵,和EX2配合全频的平衡度分布均匀,声音淳朴而大气,韵味与以往的几款2A3相比胜出不少,当然这里恐怕有我对自己器材倾向性的偏爱在里面,是主观而非客观的.不当之处请抛砖;          |
