6sn7+6P6P（6V6）单端胆机竣工图

时间:2012-10-16 15:50来源:hifidiy.net论坛 作者:天狼 点击: 次
废话少说上图 声音没的说，尤其是人声。 设计效果图 下载次数:103 2009-6-17 14:54 搭棚效果图 下载次数:77 2009-6-17 14:54 搭棚图 下载次数:63 2009-6-17 14:54 特写搭棚图 下载次数:60 2009-6-17 14:54 稳压整流电源特写搭棚图 下载次数:45 2009-6-17 14:
废话少说上图
声音没的说，尤其是人声。6sn7+6P6P（6V6）单端胆机竣工图

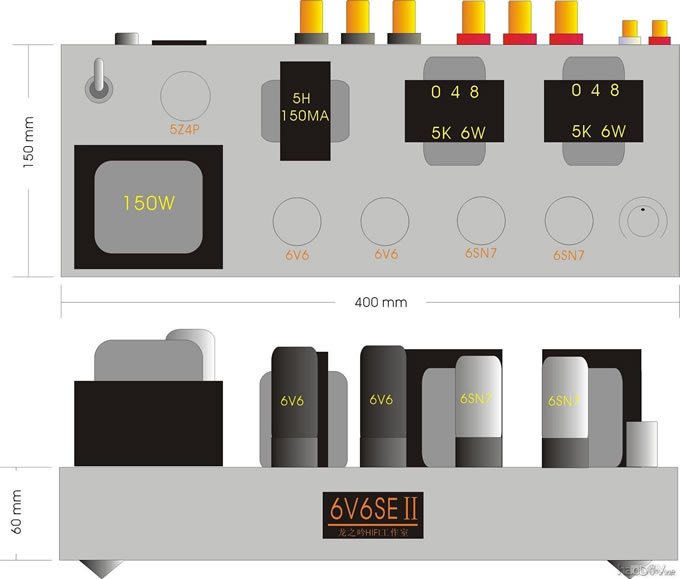

设计效果图

6sn7+6P6P（6V6）单端胆机竣工图




搭棚效果图

6sn7+6P6P（6V6）单端胆机竣工图

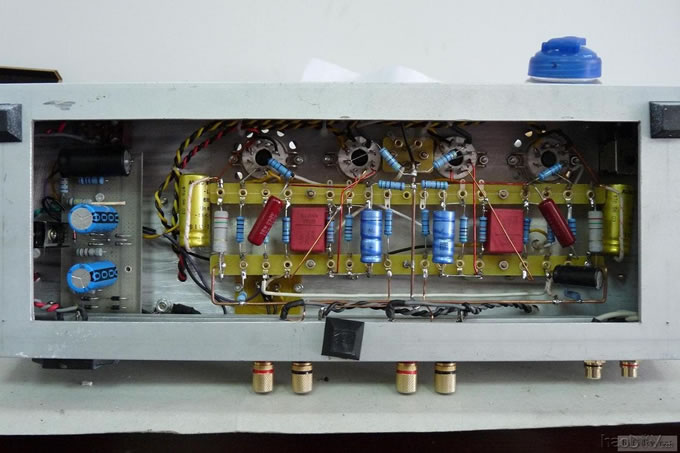

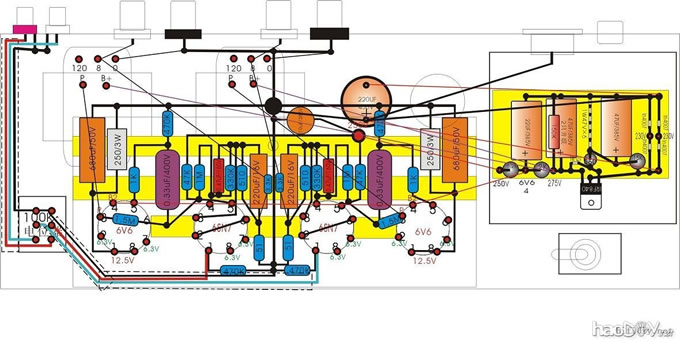

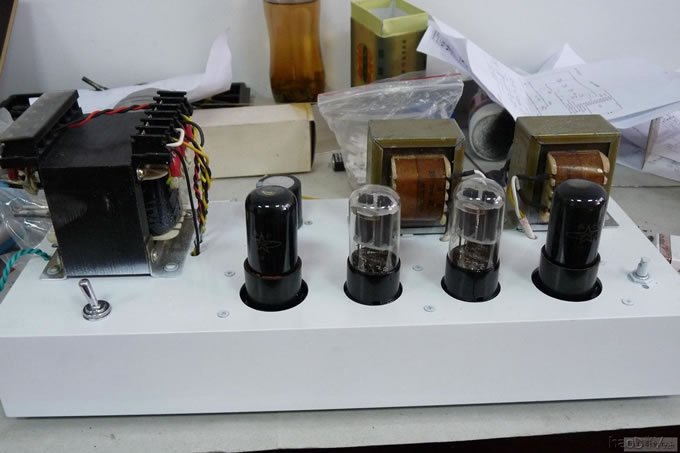

搭棚图

6sn7+6P6P（6V6）单端胆机竣工图

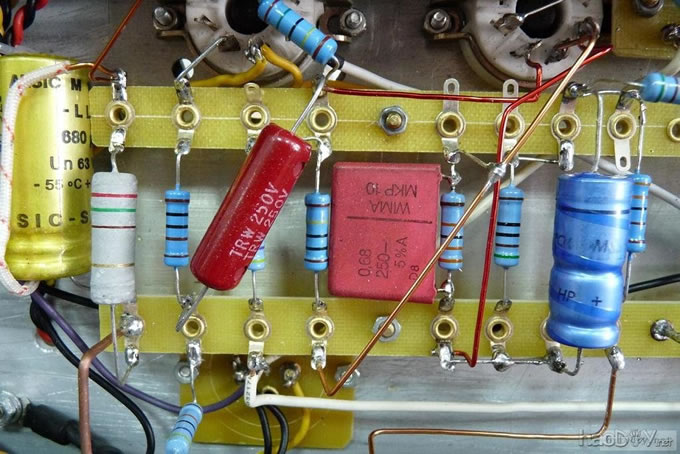

特写搭棚图

6sn7+6P6P（6V6）单端胆机竣工图

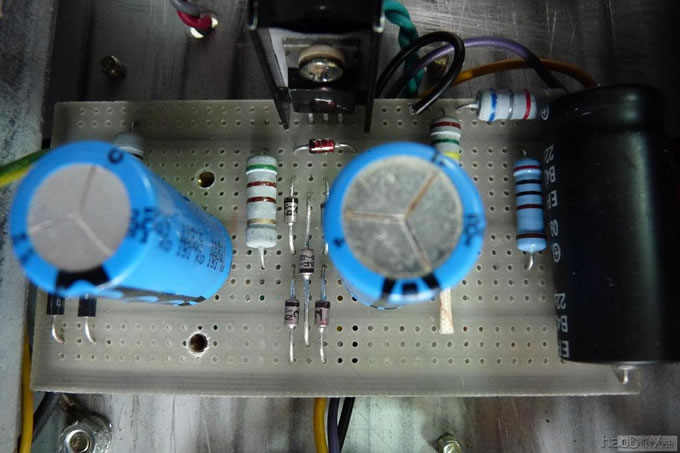

稳压整流电源特写搭棚图

6sn7+6P6P（6V6）单端胆机竣工图

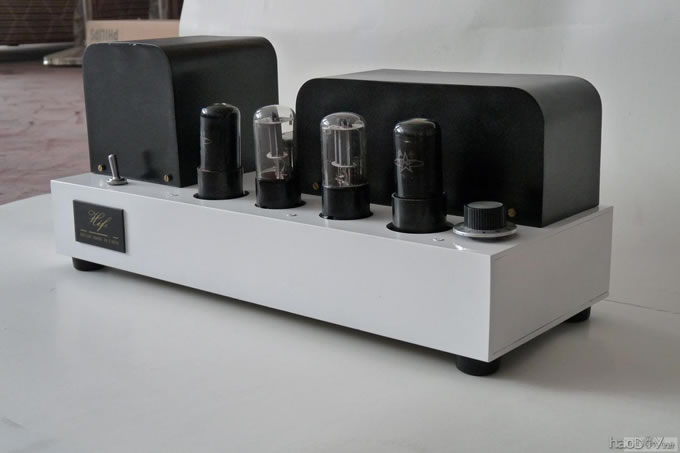

铜牛罩

6sn7+6P6P（6V6）单端胆机竣工图

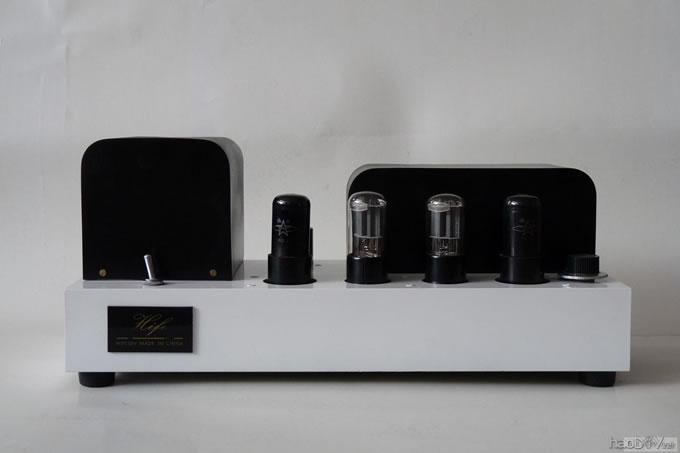

平视图

6sn7+6P6P（6V6）单端胆机竣工图

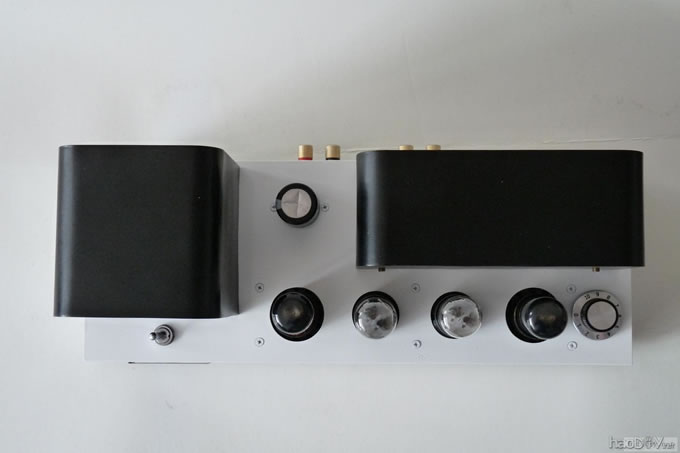

俯视图

6sn7+6P6P（6V6）单端胆机竣工图



立体图

6sn7+6P6P（6V6）单端胆机竣工图

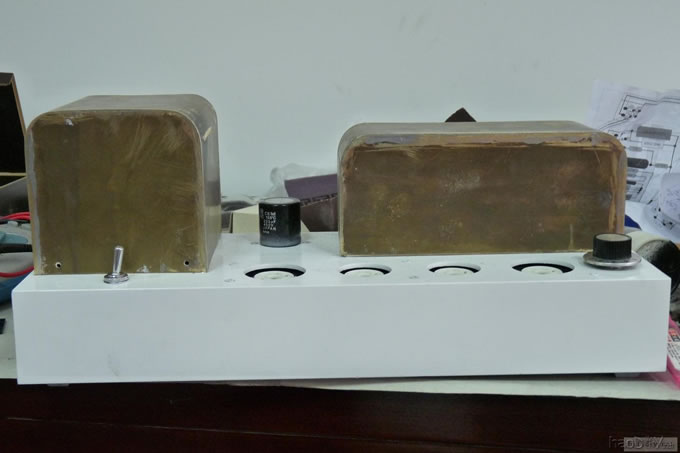

裸体图
6sn7+6P6P（6V6）单端胆机竣工图


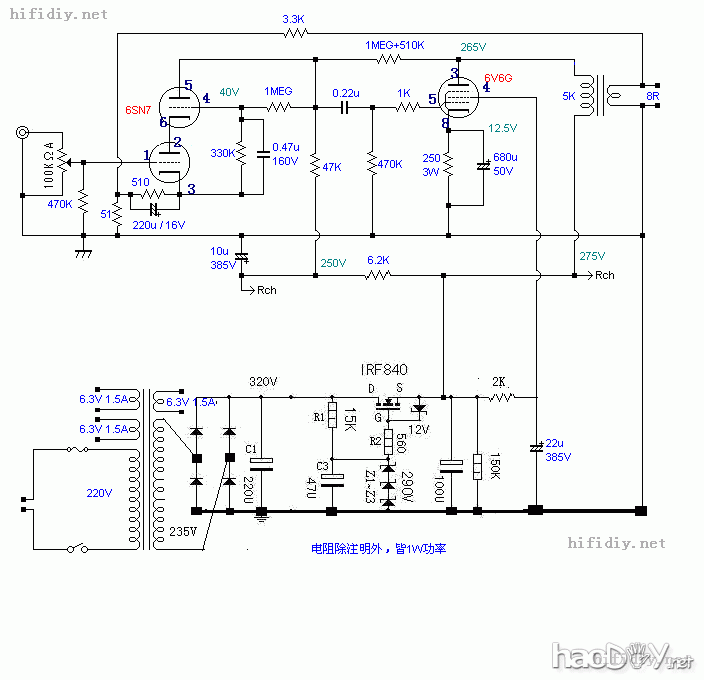

纯二电路加红山老猫电源




6sn7+6P6P（6V6）单端胆机竣工图


经过20多个小时煲机及调试，各工作电压与原设计基本相同。根据自己的听音习惯调整了负反馈电阻由3.3K改成4.7K，偶合电容用0.22UF/400V的ERO薄膜电容。现在整个频响宽度都能兼顾到。感谢J版主提供如此优秀的电路。
