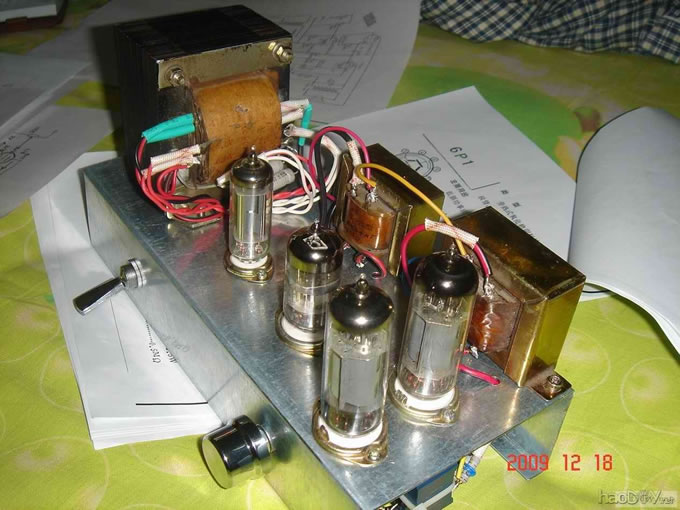

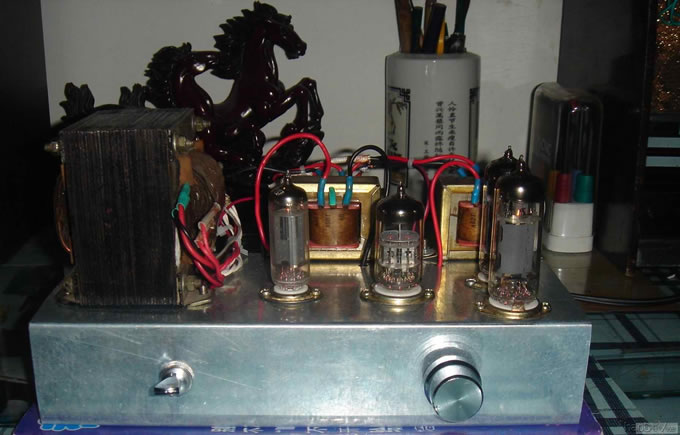

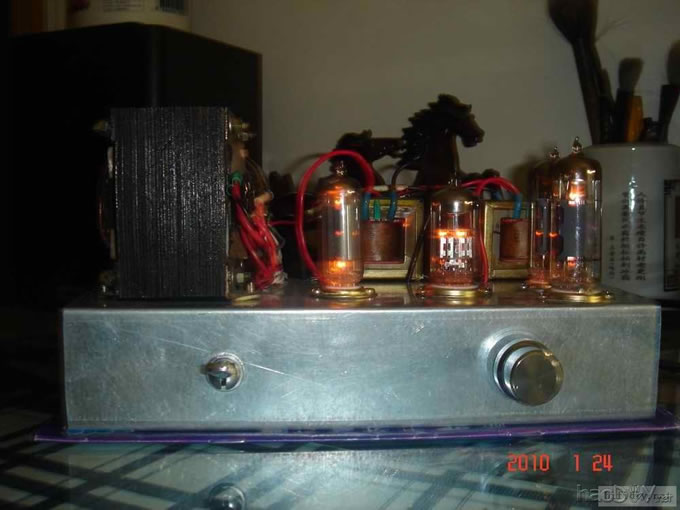

前段时间完成了大傻哥的6j1前级，今天又做了一个6n2推6p1单端，因为接错了反馈电阻，造成自激、声道混乱、低音破音等问题，经过坛子一些朋友的帮助，今天将这些问题一一解决了。
机壳太小，不好走线，搭棚困难，搭棚搭得很乱很难看，但难得的是没有一点交流声和噪音，即使耳朵贴在音箱上也听不到噪音，这是我没有想到的、输出牛用的是两个不同型号收音机里的
输出牛，大小、参数都不一样，先将就听，过几天网购一对换上。电源牛是收音机里的50w电源牛，听时间长了有点热。元件没有一样是发烧的，都是普通元件，就当练手了。废话少说，上图
欢迎品头论足

真不容易，终于完成了6n2+6p1单端搭棚胆机功放

白铁皮是0.6mm的，镀锌的不会生锈吧？

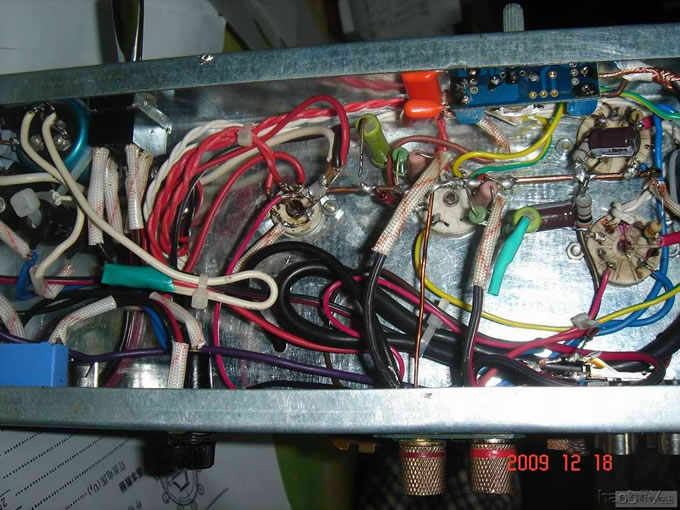

不是说线乱出好声吗

地板和两侧挡板还没做呢

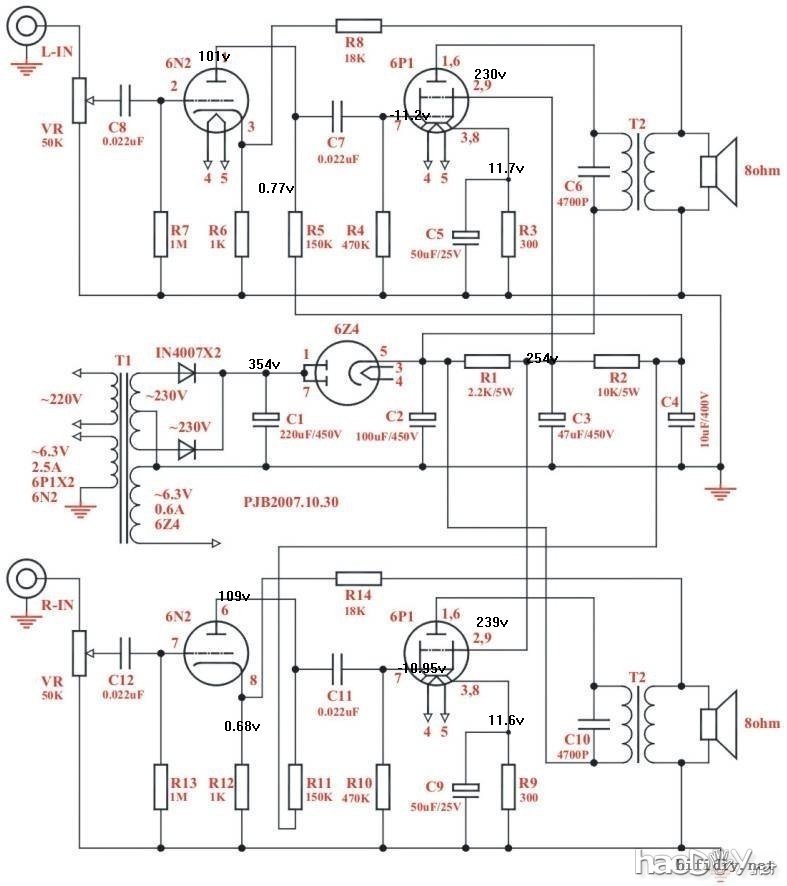

这个图

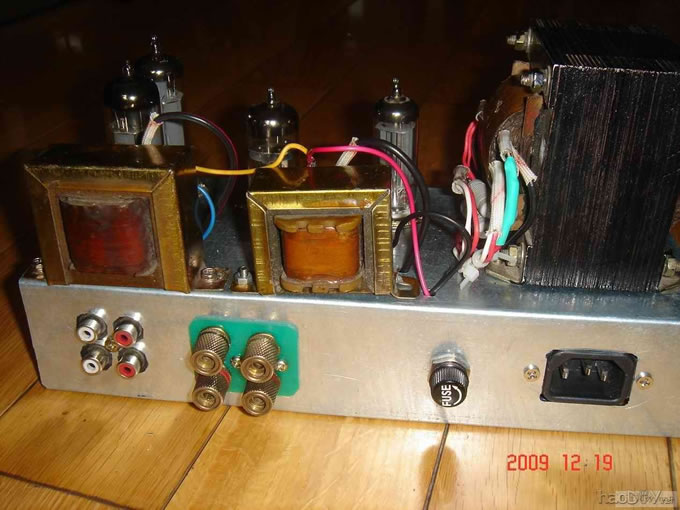

已经更换了输出牛，现在一样大小了

真不容易，终于完成了6n2+6p1单端搭棚胆机功放

其实像6p1这种小单端，用老收音机里的50w电源牛基本够用，那个年代的电源牛用料扎实，做工不偷懒，保险系数大，而且这个电路的整流是用晶体二极管，6z4做胆缓冲，只是电源余量小点
