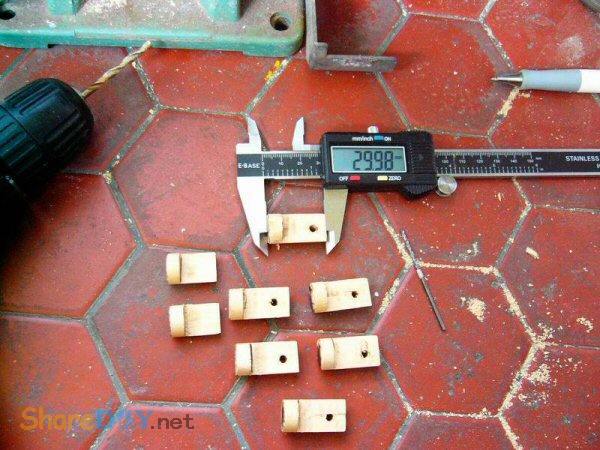

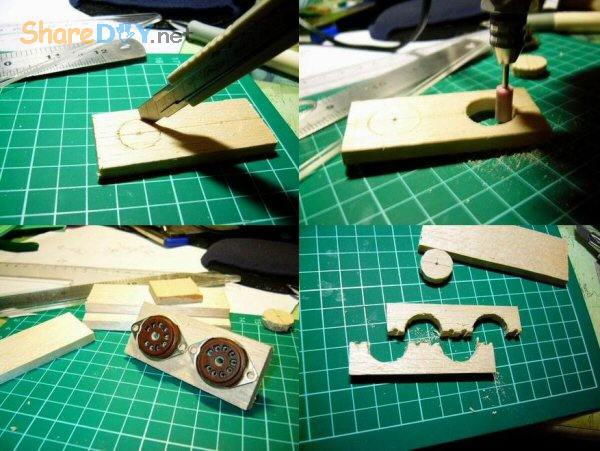

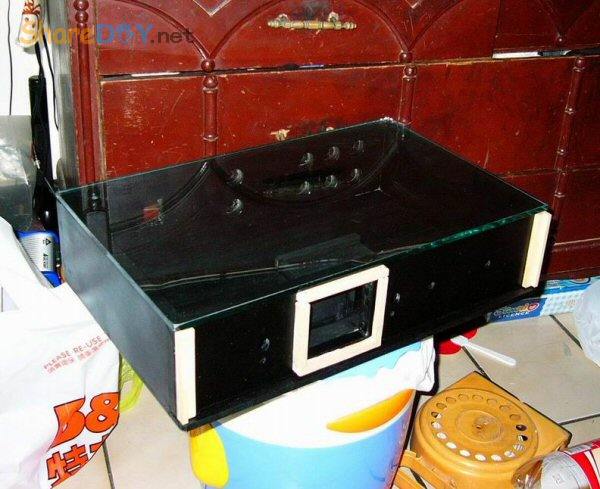

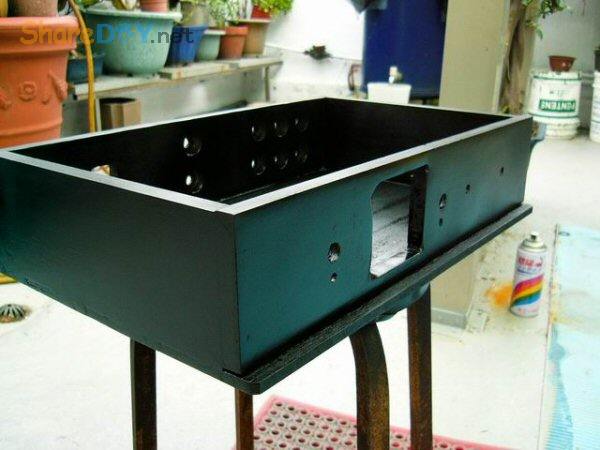

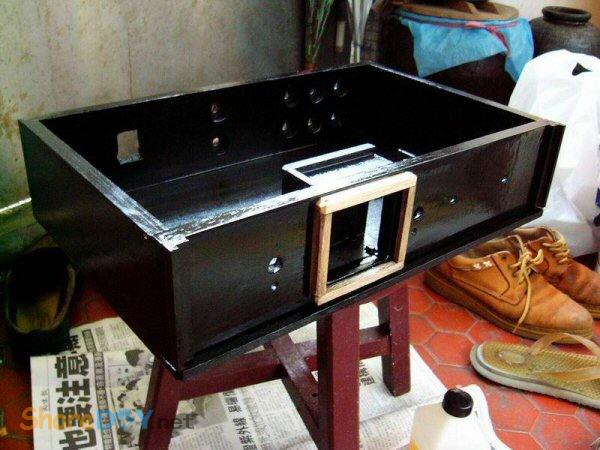

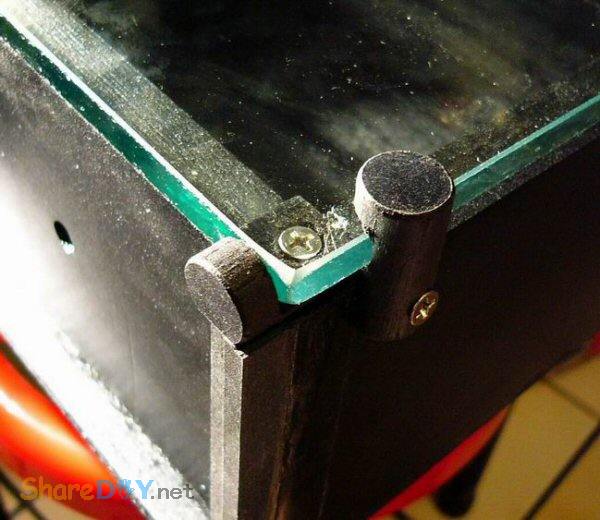

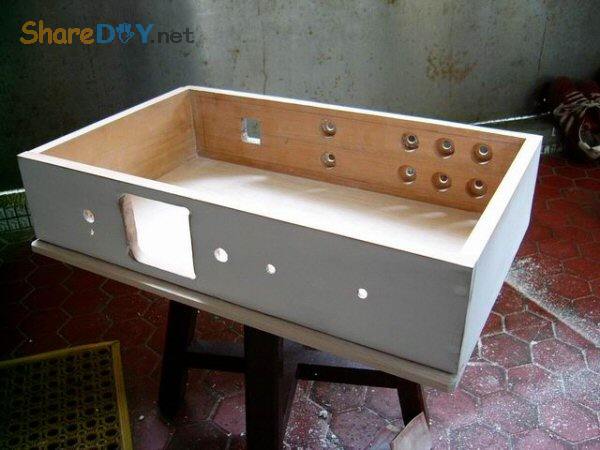

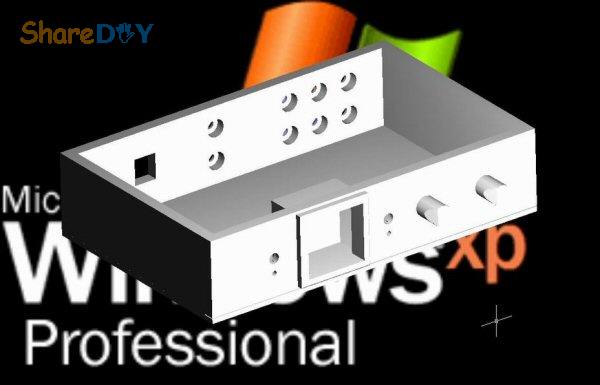

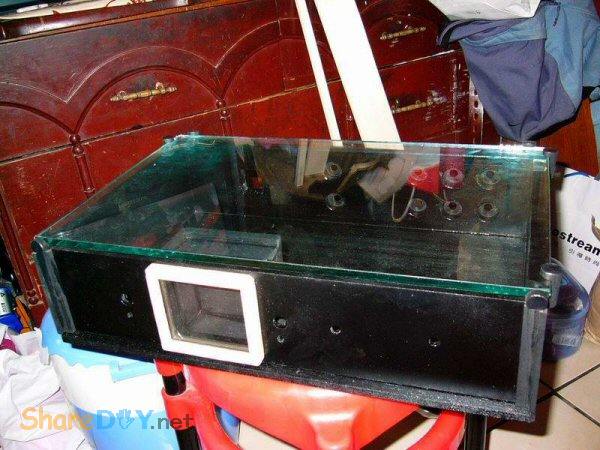

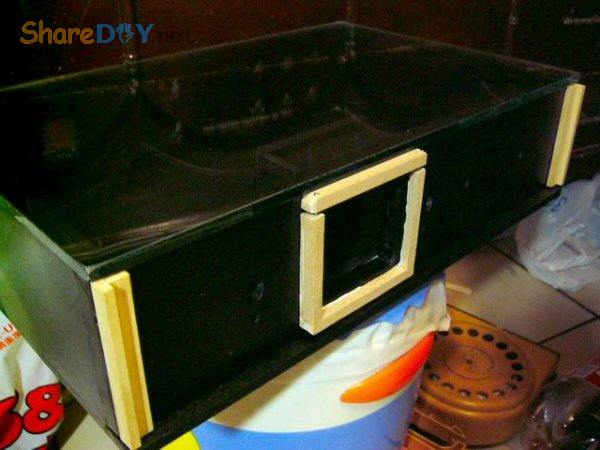

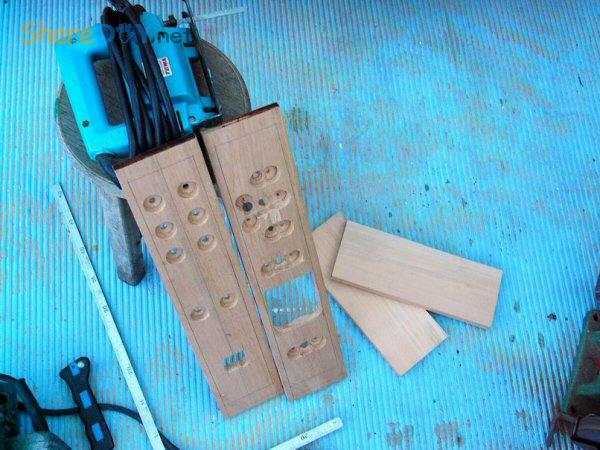

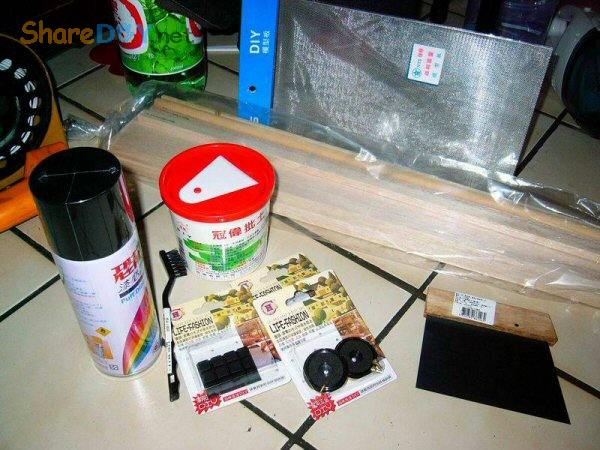

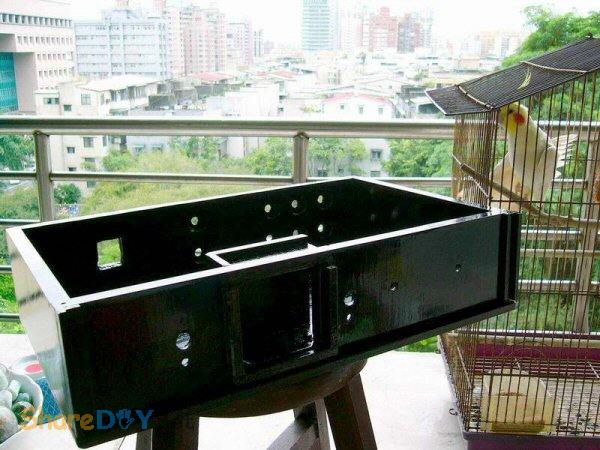

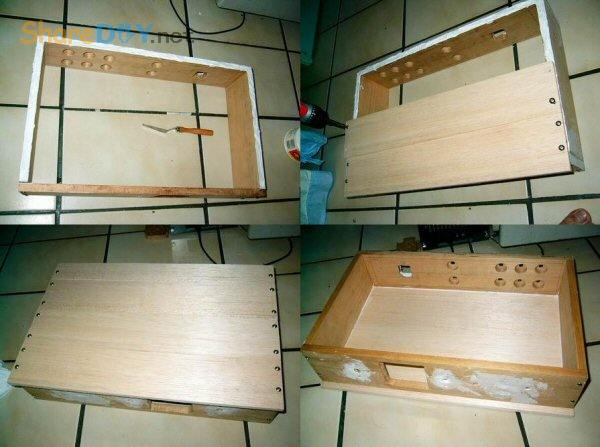

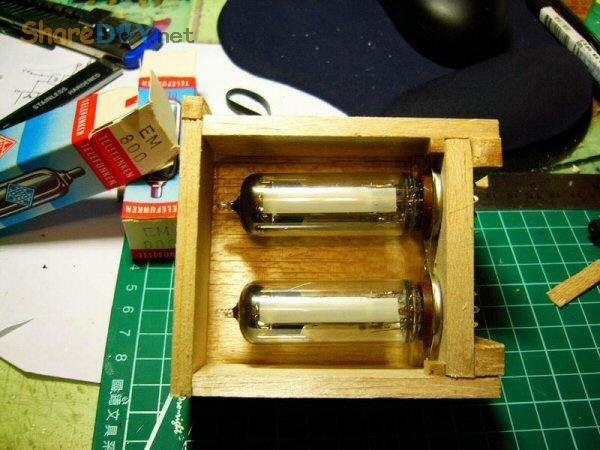

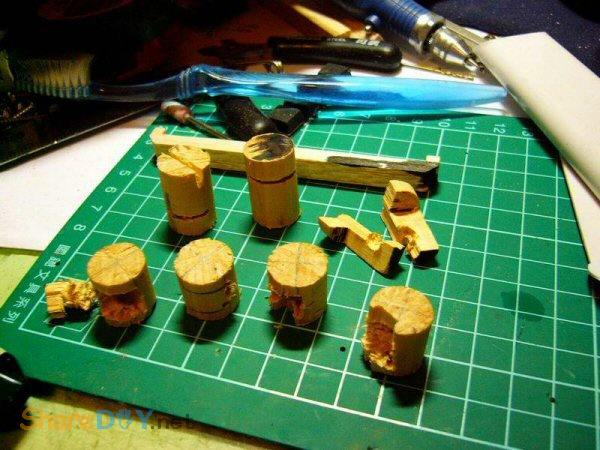

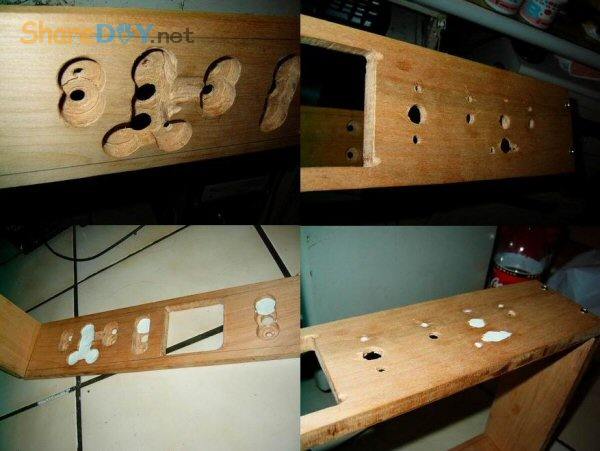

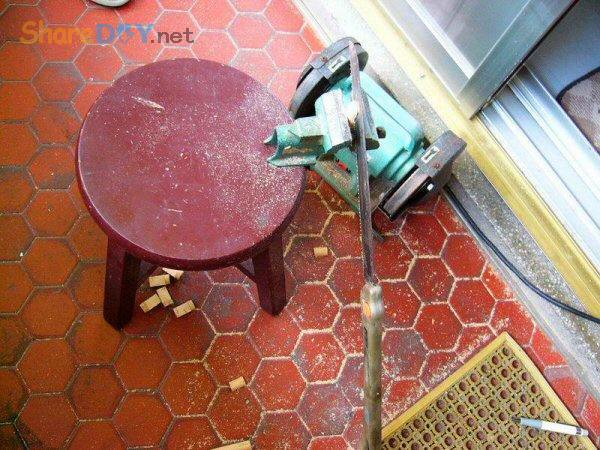

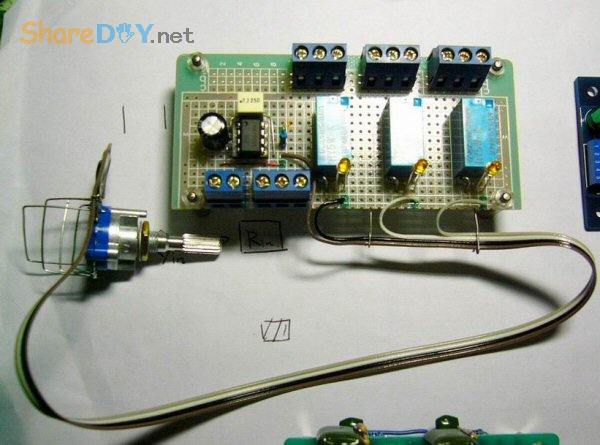

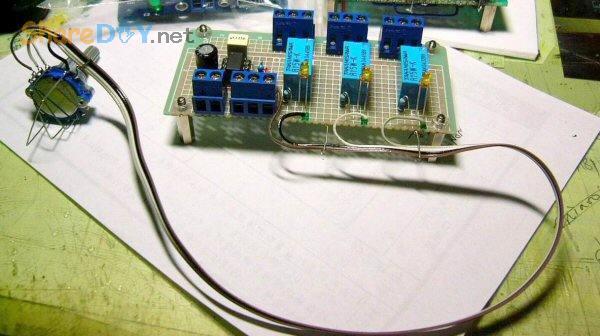

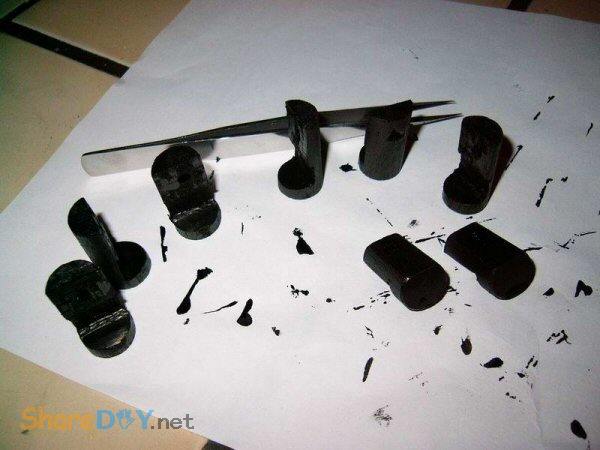

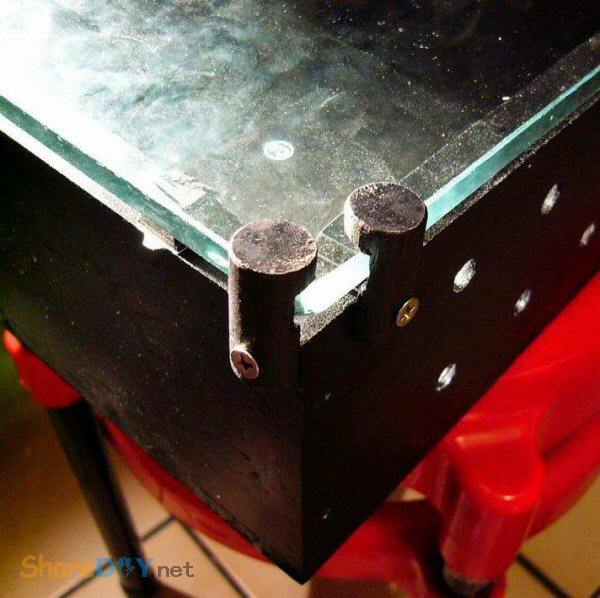

机箱仅完成1/3，有一堆洞还没补 :-p ...还没上色，预计是黑色的，想彷钢琴烤漆。透明漆也已经购买了，上盖\的8mm强化玻璃也已去订做，剩下机箱下板比较头痛，还在想要怎麽弄。周边辅助电路大致上都完成了，包括EM800驱动与电源、DZ延时输出保护模组、讯号选择模组~好累，接着就等心脏(M7C)的到来。 暂时就先做到这样了，等完成后再写篇个人报告好了，反正正在等兵单，时间很多，想想多个完整的装机回忆也不错。  刚锯完成的前后面板。  机箱箱体组合。  周边电路。  讯号切换模组。   用CAD绘製机箱大略外型....外型好像.....^^||| 这是第N次的採买，不过应该也是最后的採买，再来就要好好发挥想像力与实作。  图裡有补土，机箱脚垫、橡皮垫、金属网、喷漆、补杯(好怪的名子)、刷子以及一堆巴尔莎木版与木条，算一算又花了800，自己做机箱真的没比较省阿>_<  图说：使用塑钢土补多挖的孔与用来辅助鑽头方向的孔。  图说：巴尔莎木做EM800的VU显示窗，右下角可以看到因木质太鬆软，鑽孔后破成两半了(又得重切了)。 VU显示窗"粘合与补土补完的样子。问师父粘木板有什麽需要注意的地方？师傅的回答是：没什麽撇步，施加压力会比较密合，不施加的话顶多是有个缝，不过最重要的是：白胶不可以省！ ***小插曲*** 女友说到：哇！你木箱补成那样一块一块白白的好丑喔，做出来的成品真的会漂亮吗？ 我回答：这就像女生化妆一样啊，痘痘跟雀斑那麽多，只要妆画浓一点就看不见啦...XD(说完之后就被打了...)  图说：在粘合时白胶不能省，一定要涂很厚。盖\上去时还会从旁边溢出来，这样才不会有空隙，等待白胶乾的时间至少要4小时，切勿心急！(巴尔莎木还满漂亮的)  图说：把EM800装入看看样子，顺便看看有没有地方会卡到。 昨夜拿出机箱给老爸鑑定后，给了个提示，就是想要漂亮的话就把外表全用补土补上，然后再来打磨，且上漆时也不会有「吃漆」的现象发生。为了让今日可以上漆，昨晚经过一番折腾总算是补上了补土，今日一起床就开始打磨，成了下面图裡的样子。  图说：白白的机箱其实看起来也不错喔，在来就是上漆了，先上黑色的底漆。  图说：喷上了黑色的喷漆后就什麽缺陷都看不见囉。 在刚刚也已把订做的强化玻璃拿回来了，现在在作玻璃的规划，VU显示窗前也有块玻璃，晚点再把更完整的图登上来！(因还要赴约吃饭) 机箱的样子终于出来了~~^_^  图说：盖\上玻璃后感觉好很多，比较有一体的感觉。  图说：VU显示窗的玻璃框费了好一番功\夫才弄好  图说：这就是桌上的惨样~>.<今天就先弄到这边囉，顺便让白胶乾彻底一点。  图说：开始做上盖\玻璃的固定架。  图说：查看尺寸是否差太多  图说：盖\上玻璃测试  图说：确定可以后上色(使用墨汁)。 从早上到现在用了许\多时间在一一校准研磨与测试，失败了几次..终于做出能用的东西。     图说：有几个几近完成的失败品，真是让人觉得疲累。  图说：上透明漆。上"金油"(透明漆)因心急~一次涂太厚，导致表面有像橘皮一样的皱褶产生，我苦！看来等明天漆乾后，有得我磨囉。顺便把桌面清一清...免的M7C套件来时没桌面可以让我好好发挥装配的才能^^~  图说：磨合外表，准备上第二次漆！上透明漆是很繁杂且又不能心急的事，但偏偏我又是个急性子，看来这机箱就要毁于一旦了...XD   原装机:  原版线路图:  (责任编辑：admin) |
