朋友刚入了个讯维BGA焊台放到店里面做“镇宅之宝”，貌似不便宜，有钱人就是这样，随随便便弄个大家伙自己跟自己玩，想起我那852D++ 就感叹人生无常
 都说人生的第一次总是那么值得怀恋，SO，搞了个 G84-203-A2核心的老显卡开始人生第一次与大家伙的亲密接触，！ 小样的，你的第一次就是本大爷的了，吼吼！
这就是需要重新植老显卡
需要上BGA焊台的显卡底座上的焊点，吼吼！
上BGA焊台之前，先要处理好G84-203-A2核心，这是植珠前的干净底板！
G84-203-A2核心换个角度看看，貌似也没觉得显卡下面有多神秘。
 #p#分页标题#e#
G84-203-A2核心与CPU比较下下，cpu还是要大一圈！
BAG焊台之前处理显卡芯片焊点用到的钢网，好像不敢时间，自己手工也可以脱焊上去，就不用这个东东了！
GBA，钢网上面放好锡珠
锡珠很小小的，这个根据芯片组和芯片制成工艺的来，这个是90nm
这个老显卡是 8600 锡珠还是比较大颗的0.6毫米，对比南桥的锡珠0.35毫米，那就有多小，在与金手指比较看看！
 #p#分页标题#e#
先把植珠网锡珠吹一吹固定下！
锡珠开始慢慢有变化，一般用风枪均匀加热就可以!
锡珠上的助焊剂注意涂的量。
看，锡珠植得怎么样？
植好的的锡珠必要的检查是不可少的！
#p#分页标题#e#

锡珠底座的横向 枞向都得细看！
好了基本OK，截下来等上机看！
先来看看8600的老显卡底部的焊点要处理下下！
一般对于清理
焊盘时产生的不少残锡就要用到这个了，超好用！
 #p#分页标题#e#
残锡吸取线，貌似小日本是这么命名的！
这用起来很方便，轻轻拖拖就可以处理完残锡，真是居家旅行必备之物呀
看看处理干净的时候的样子。
上BGA焊台了哦，吼吼，这个可是镇宅之宝哦！动动小手吧，记得留言哦!
BGA焊台，第一次折腾讯维的这个型号BGA焊台，初步感觉还可以，挺杂实的！
 #p#分页标题#e#
BGA焊台上面需要各种调整，固定，要保证平衡，固定，对齐！
BGA焊台上面摆好板子的样子是这样的！
BGA焊台上面放上处理好的芯片！

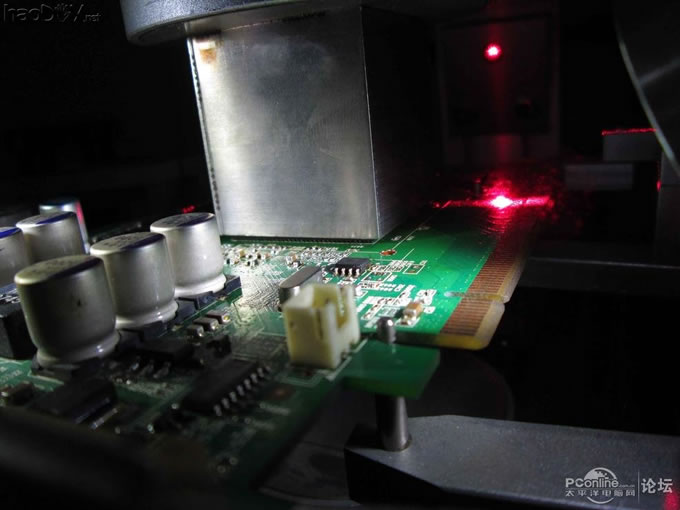

BGA焊台一定要进行测量对准，为以后BGA加热最好准备！
BGA焊台上可以盖上隔离罩了，准备加温！
#p#分页标题#e#
BGA焊台上设置好相关调速，开动！！
BGA焊台上面具体的加温曲线，根据不同的主板和芯片，设定好！
BGA焊台上的温度开始慢慢变化了！
BGA焊台上温度趋于平稳曲线，一目了然！
BGA焊台此时声音反应还是比较大的，毕竟这东东，是个大牛！
#p#分页标题#e#
BGA焊台可以注意观察下芯片四周！
BGA焊台到了设定时间就会自动慢慢温度降低下去，等着开箱效果了！

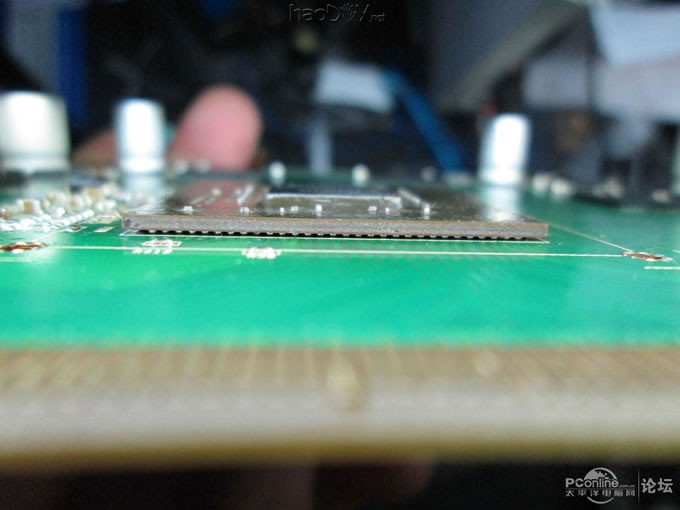

BGA看来贴得很紧密，貌似左边翘了点点，貌似重心不稳 吼吼！
 ，

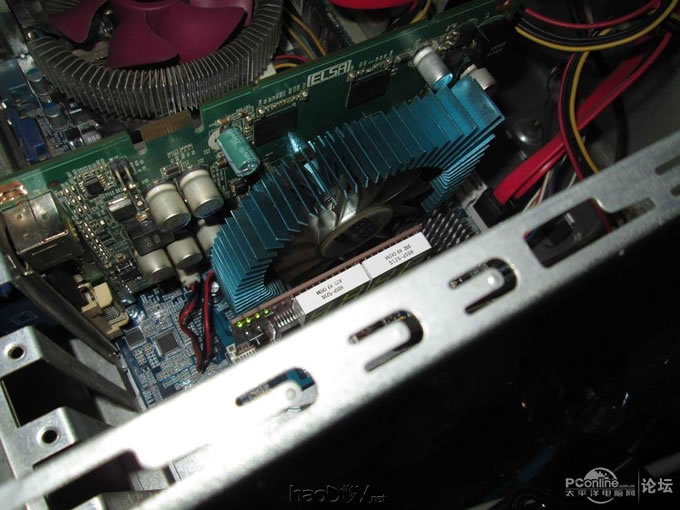

不管了，上机一次点亮，!

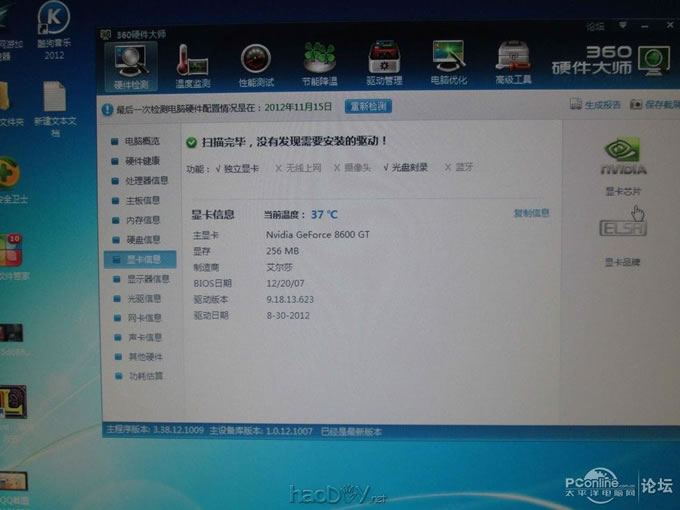

很多童鞋质疑，是否能点亮，OK，，上个点亮图来瞧瞧。。吼吼！！ 老显卡，还蛮好用！   #p#分页标题#e#  (责任编辑：admin) |
