今天的猪脚，蒋蒋 ，二手的凯酷K5 这款没有灯位，坛友收的，算上运费只要58。
这把即将开刀的键盘是我的第三把机械，由于第二把是改灯的机械，所以第三把准备换个玩法。

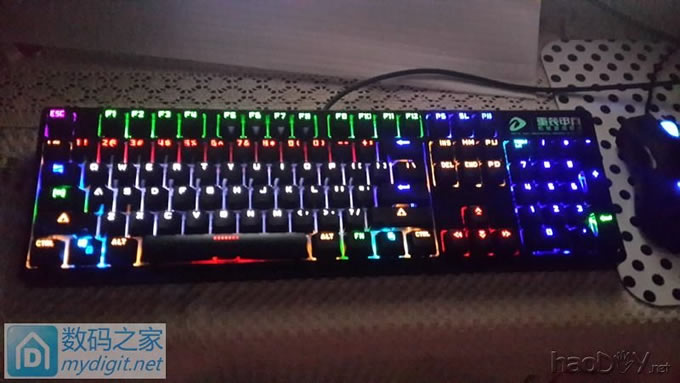

先晒晒第二把，DIY的全过程没有拍下来就不单独发了。这把是红、青混轴，混光LED。 回到主题 继续，换个姿势来一张
USB线不是可以插拔的那种，螺丝在高度调节板的USB线口 的下面。  差点忘了最重要的，晒晒我的垃圾装备，看我这记性
接下来，拆螺丝 ，这张图糊了，别介意
轻轻的撬开暗卡，一共8个 前4后4
露出电路板，USB线用了一个扎带固定
剪掉扎带，电路板全貌
背板，好大一坨胶固定
再换个姿势
拆下上盖
接下来，准备开始拆轴，  板子换过轴，但是这手艺真不想说什么，估计某网管自己动的手。

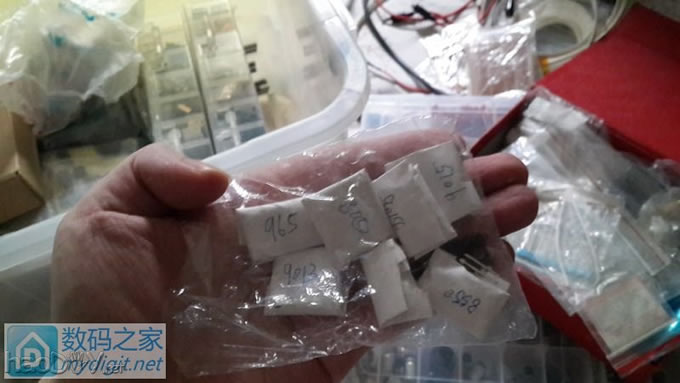

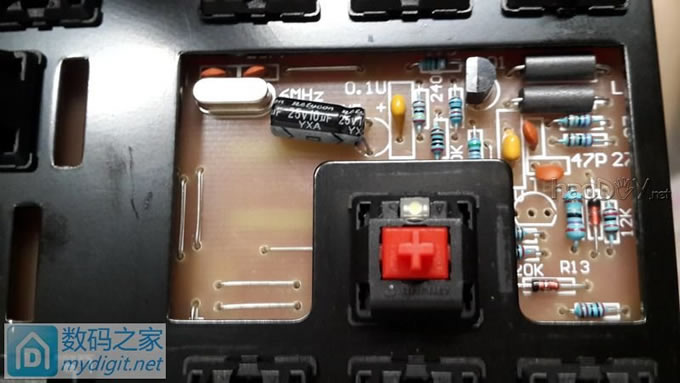

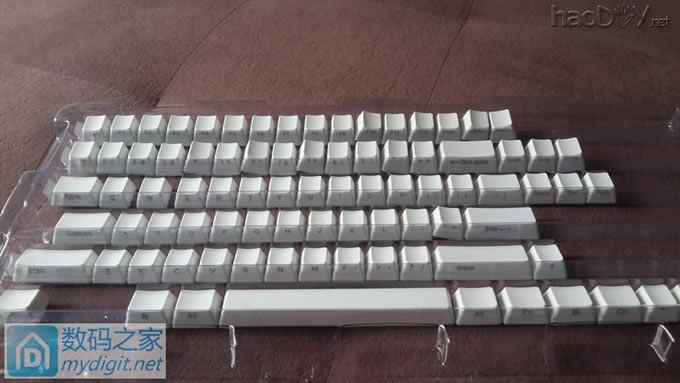

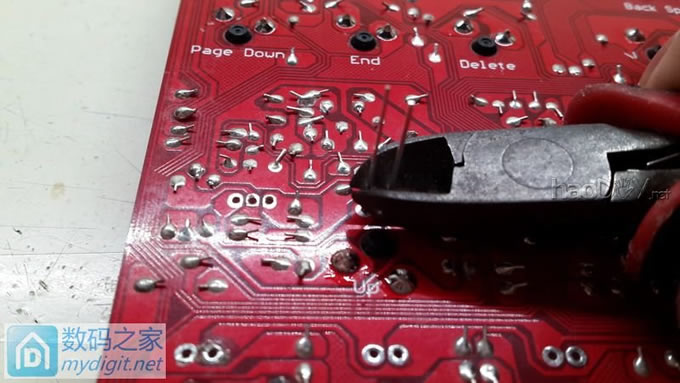

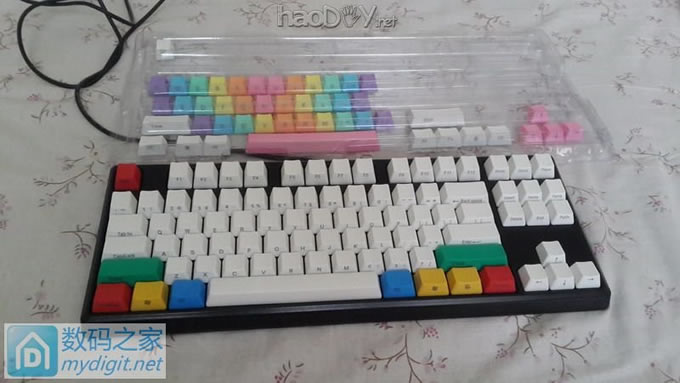

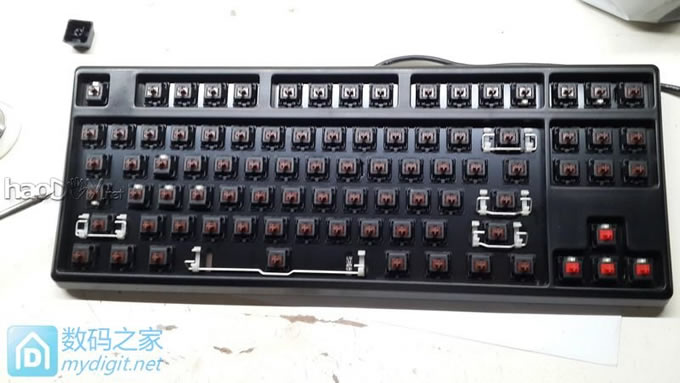

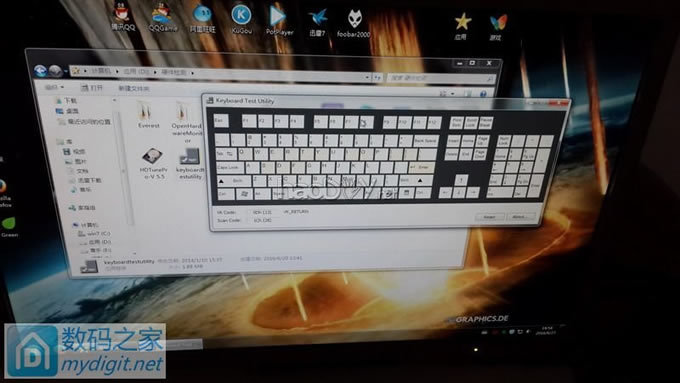

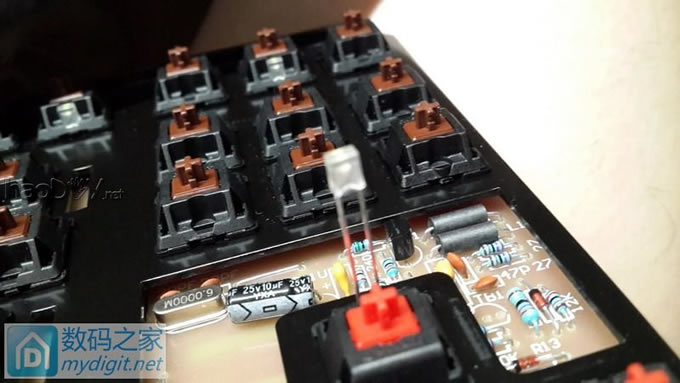

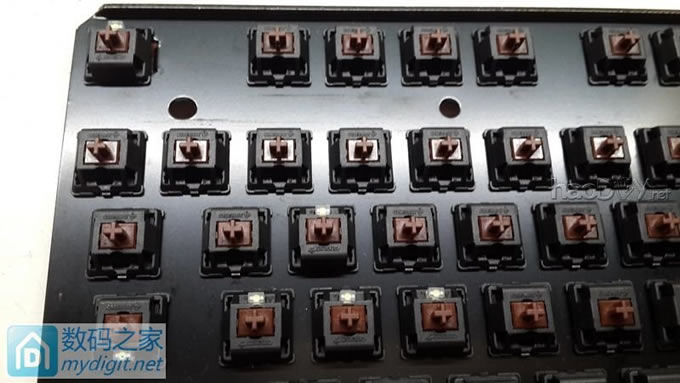

拆轴，介于旧的焊点氧化了不太好化锡，可以边加热变送点新锡。 后面直接省略100字……，没什么好说的，拆轴就是个技术要求不高单考研耐心的过程。 3个多小时过去了…… 终于… 终于抽干净了  检查一遍没有漏掉的之后，翻过来----拆！  轴的上下两头卡子往里一按，在往上一顶 出来了……  来张放大的，是不是很脏，待会来点带劲的伺候。 拆完轴，然后分开电路板与金属固定板…… 这么叫金属固定板呢？废话，这玩意用的压根就不是钢板 先来洗个澡  某利牌厨房专用油污清除剂，洗刷刷啊…洗刷刷  先把金属固定板刷干净了，然后晾干，是不是很干净 神马的烟灰 黑暗物质都没了。啊哈哈   然后，懂了吧    换个姿势  洗干净了，晾干   是不是跟新的一样  接下来，开始装轴。 废话当然是新的，当然是原厂的 我刚从新的轴板上拆下来的。 算下来一个轴1块都不要，一般人我不告诉   和上面一样，过程不要，咱只要结果   上次剩下的红 废话不多说，装装装   未完待续…… 除了方向键用红的，其他的全茶 焊接固定，这个简单，15分钟全搞定  来张细节图  轴装完了，再来装LED，注意旁边还有个三极管的位置，那是给部分灯预留的  白色高亮，20mA的  插进去#p#分页标题#e#  再进去点   反过来剪掉，焊接 完成后的效果   至于刚才说的三极管，手上没有原型号的，就找个0550的替代，单基于后面装键帽不美观，有吧三极管拆了，不要灯亮。 注意：看我手上的，别看到下面的元件箱去了，那里没有。  好啦好啦，装好了，接下来可别全拼起来了，先测试  不错，一次全触发，可以装起来上螺丝了。 下面是后两天到的键帽  白色PBT，侧刻 当然还有彩虹的 功能键  装好的效果，还可以吧。之前彩虹的装上不好看，拆掉了，只留了功能键。  好了好了，第三把键盘就这么完成了，是不是自己也想搞一把玩玩？  未完待续…………
