这两天一直在研究一元pos机，单片机，电池，充电芯片，3.3v外壳等等都被玩坏了，相关贴我都发了三个，一看剩下的大件不多了，也就蓝牙模块和读卡模块，遂决定研究蓝牙模块（毕竟实用嘛） 飞线大法好 - 利用一元米刷pos机内部单片机|http://bbs.mydigit.cn/read.php?tid=1547587 一元音频pos机交作业-diy红外遥控器|http://bbs.mydigit.cn/read.php?tid=1565887 拆个和之前拆的不一样的飞钱音频pos机，价值不低但是可玩性不高，有stm32哦|http://bbs.mydigit.cn/read.php?tid=1560033 坛友们的期盼和热情挺高的

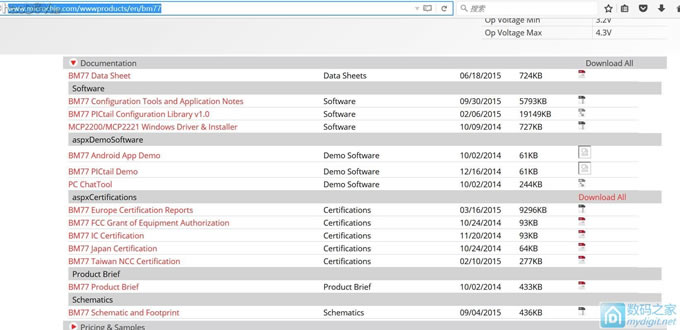

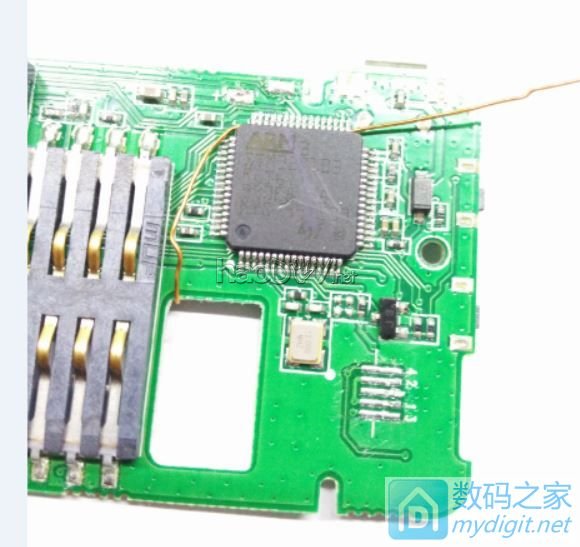

于是开始研究怎么搞，简单分析发现即付宝的蓝牙模块bm77最容易，于是锁定目标。 这是官方资料下载地点，大家可以看看http://www.microchip.com/wwwproducts/en/bm77  先是看了规范手册，没怎么看懂，大概只看了引脚定义，网上搜只有两个帖子还没啥意义，一怒之下开拆芯片， 无风枪拆解不难，个人认为比吧涉及串口的引脚弄起来简单好多 可以看我之前发的帖子：分享经验--普通烙铁快速拆引脚很多的贴片芯片|http://bbs.mydigit.cn/read.php?tid=1550523

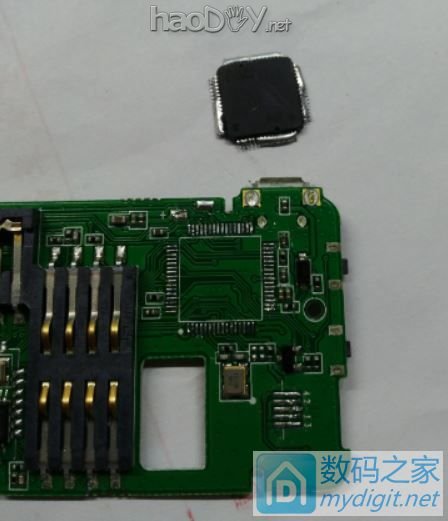

一分钟下来
毕竟是片stm32，先放着，再过两天等我自己画的的stm32开发板来了后再焊上去用 有关自制开发板感兴趣的欢迎围观：https://stm32-posystorage.rhcloud.com/
测了半天，发现好多引脚和单片机有关，好复杂
想想死马当活马医算了，先试试只接串口会怎么样

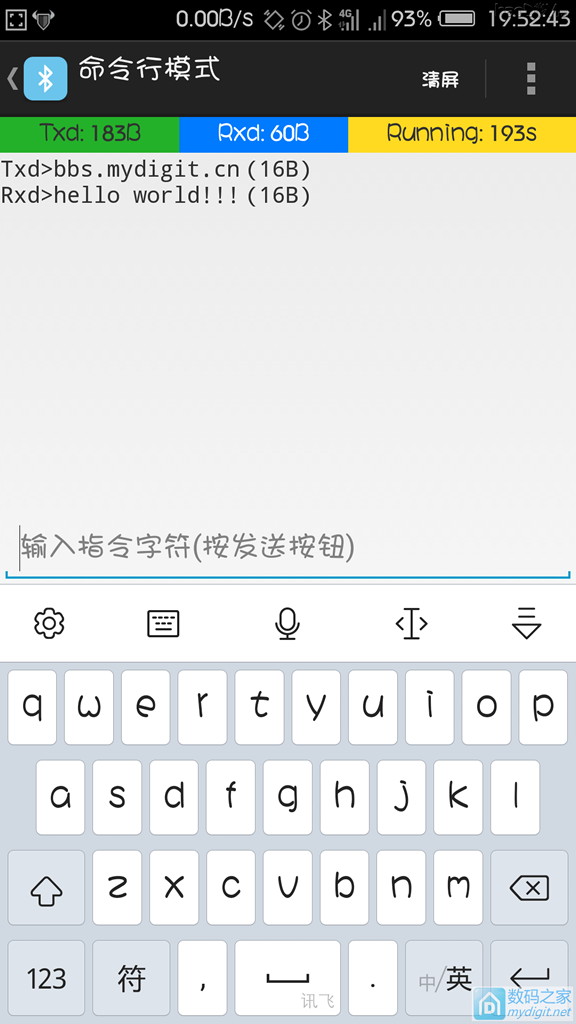

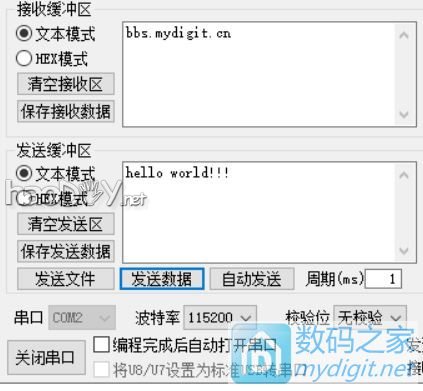

然而他就这样成功了，而他就这样成功了，他就这样成功了，就这样成功了，这样成功了，样成功了，成功了，功了，了。 手机打开蓝牙能搜到名字是bz+后面一大串数字的就是这货，连上以后去google play下载个蓝牙串口助手，无密码，连接后ok！！！（之前试米刷的蓝牙模块ap6210b时，拆了单片机就搜不到蓝牙了，没有四线串口转usb，要20多，也玩不来ubuntu，呵呵 相关大神贴：win7 vmware ubuntu12.04lts/15.10 使用ap6210b http://blog.csdn.net/u014778332/article/details/50685847） 然后模块是支持原生数据透传的，串口接ch340选115200波特率就ok

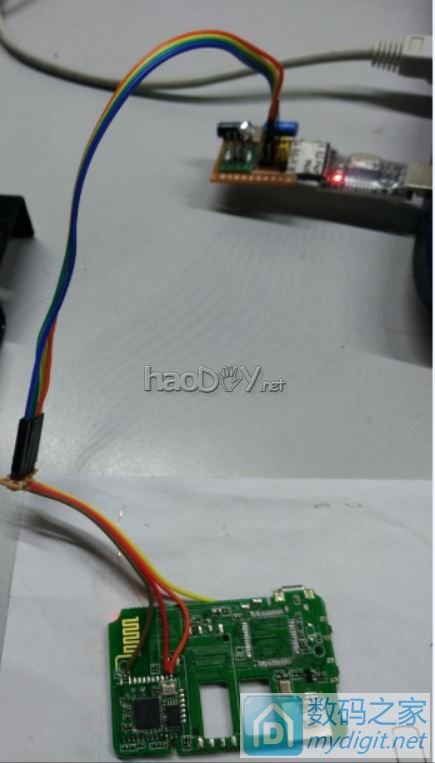

最后放两张图

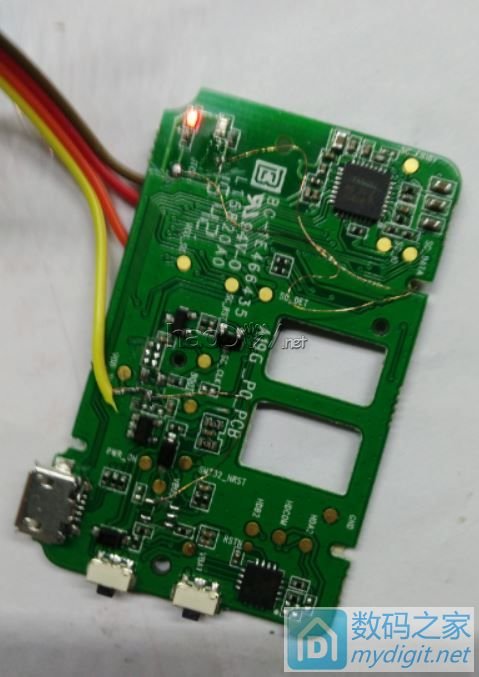

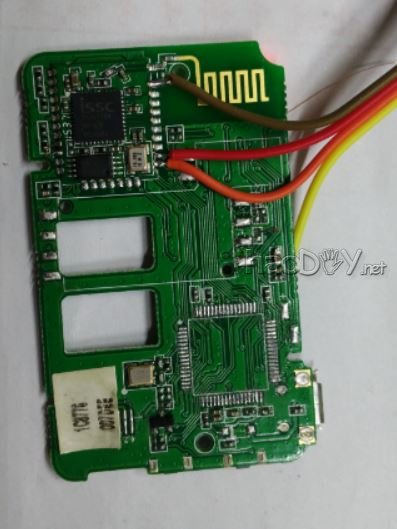

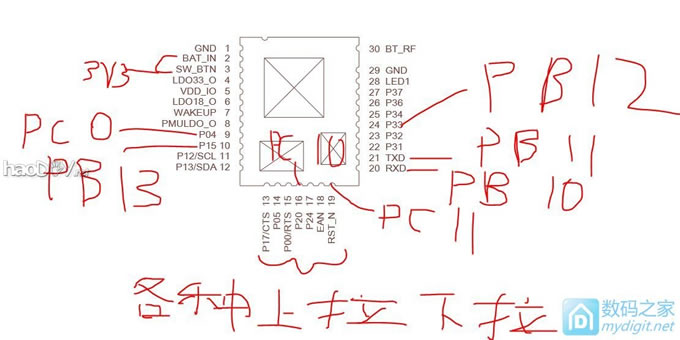

说明：1、为了方便研究走线拆了读卡插座，大家可不必理会 2、可以吧引脚10和9像我一样飞线连接到背面的led上，方便指示，没连接时红灯亮，连接后熄灭，有数据时蓝灯亮 3、官方有配置修改工具，可以修改蓝牙名字，串口参数等等，要上下拉某些引脚进入升级模式，暂时不会玩，继续研究 4、建议拆单片机而不是只抬起几个引脚，那样难操作，而且我不确定现在标注的连接方式是否正确，可能会有遗漏，拆了单片机避免干扰 5、如果拆过原件，建议在连线后检查供电，我拆了电池和充电芯片后插usb供电不正常，最后只能飞线，这里注意下，不行的话建议拆了3.3v ldo直接从下载器供电（设计到无线发射设备，注意电源功率是否足够） 话说隔壁研究efm32的大神也是同一天出结果 1元POS机EFM32作业-IS1678蓝牙可以用了。蓝牙调试-V0.2|http://bbs.mydigit.cn/read.php?tid=1567129 【狙沙】 pos机 BM77蓝牙模块即is1677蓝牙IC使用教程|http://bbs.mydigit.cn/read.php?tid=1567440 芯片级拆解一元POS机中常见的GD32单片机[翻译] http://bbs.mydigit.cn/read.php?tid=1644700 (责任编辑：admin) |
