制作千兆扁网线头

时间:2017-06-20 21:28来源:数码之家 作者:lsqmdg 点击: 次
一般的网线太硬不太好用，在网上找到了千兆超软扁平网线和网线头。20米超软扁平千兆网线扁平线专用水晶头这种水晶头比一般的水晶头短，是两件式安装。剥线刀，这种扁平线剥皮还是用工具快点。普通网线钳切割网线，并剥皮剥皮要保证不要伤到网线外皮网线剥皮后
一般的网线太硬不太好用，在网上找到了千兆超软扁平网线和网线头。

制作千兆扁网线头

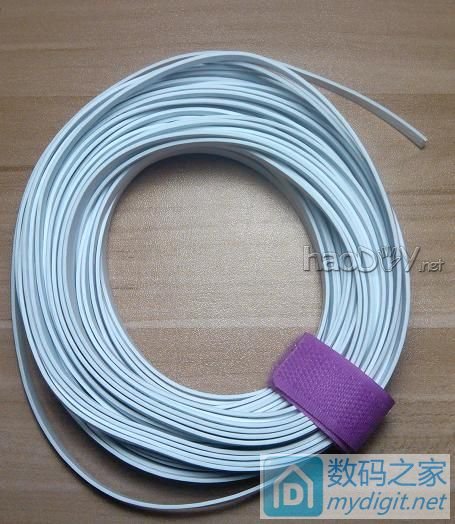

20米超软扁平千兆网线

制作千兆扁网线头

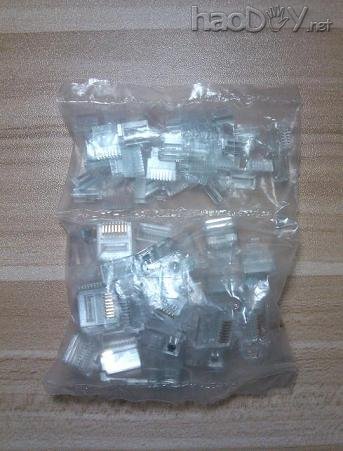

扁平线专用水晶头


制作千兆扁网线头

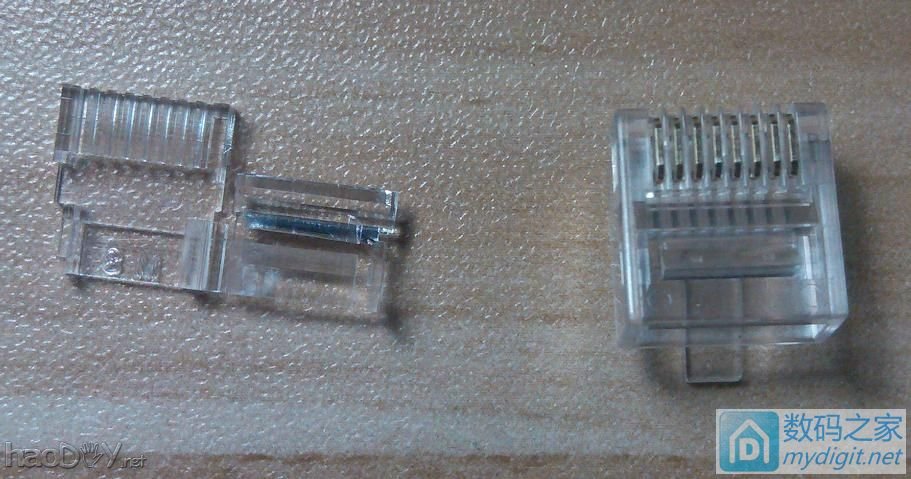

这种水晶头比一般的水晶头短，是两件式安装。

制作千兆扁网线头

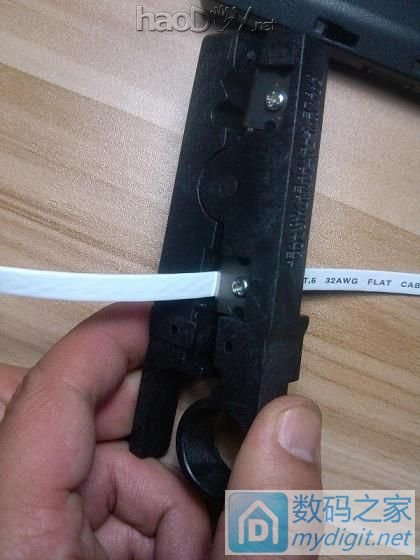

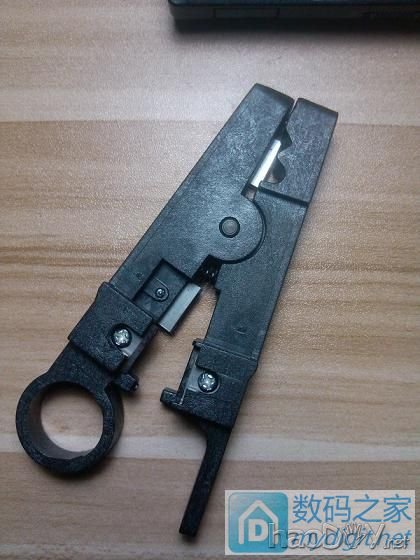

剥线刀，这种扁平线剥皮还是用工具快点。

制作千兆扁网线头

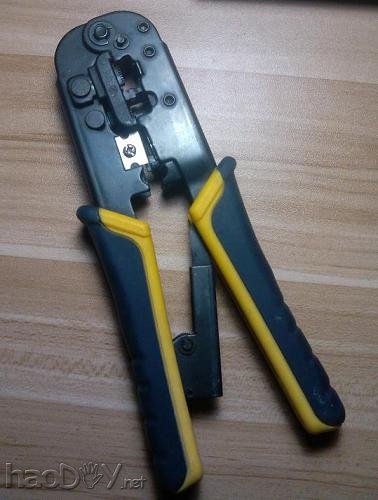

普通网线钳

制作千兆扁网线头

切割网线，并剥皮

制作千兆扁网线头

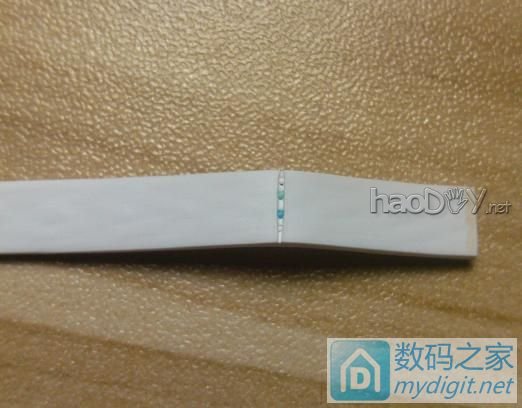

剥皮要保证不要伤到网线外皮

制作千兆扁网线头

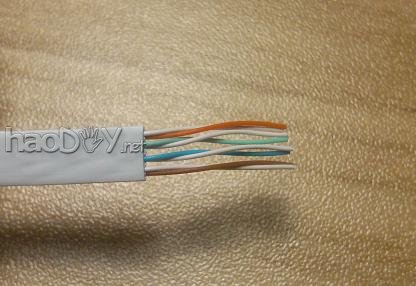

网线剥皮后的样子，4股双绞，并不是平行的。

制作千兆扁网线头

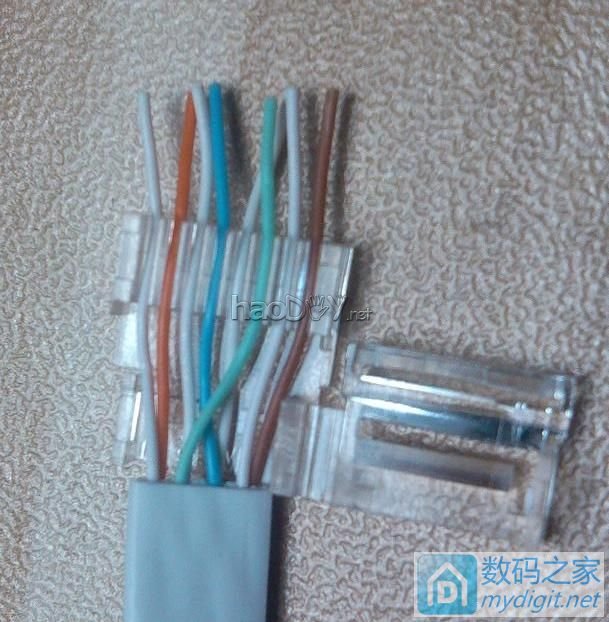

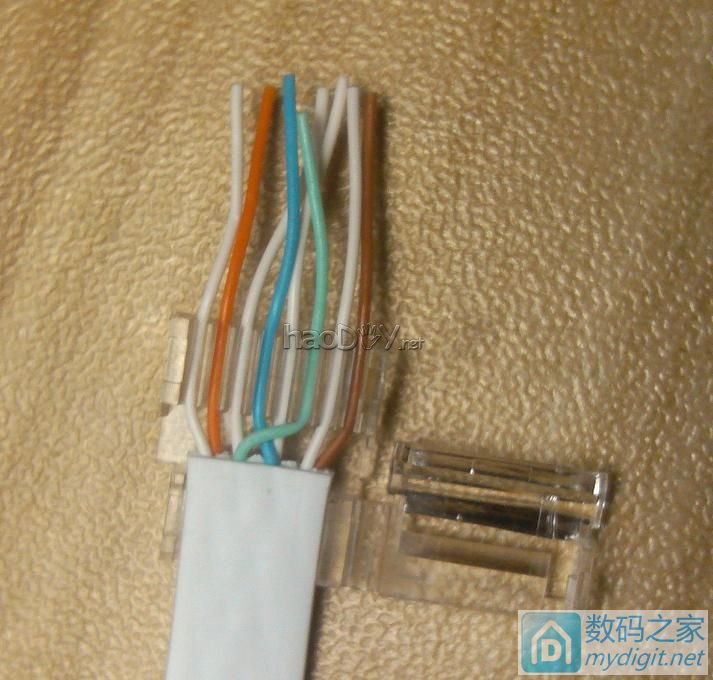

按照568b将网线卡入槽中

制作千兆扁网线头

核对颜色后，整理好网线

制作千兆扁网线头

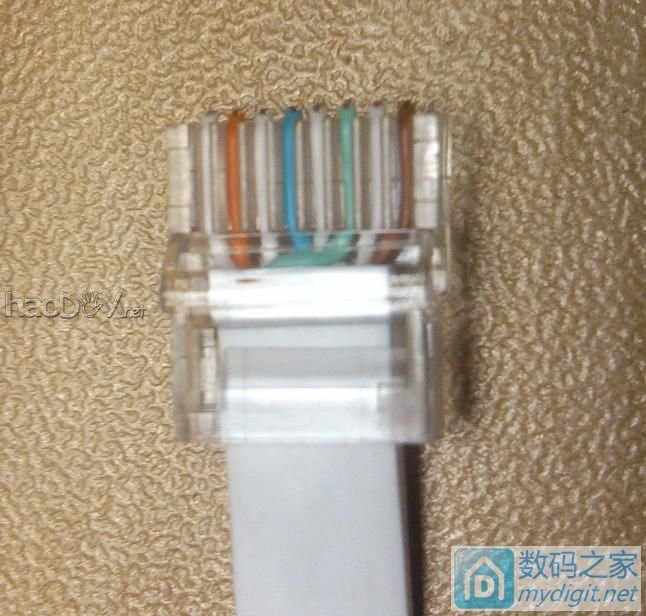

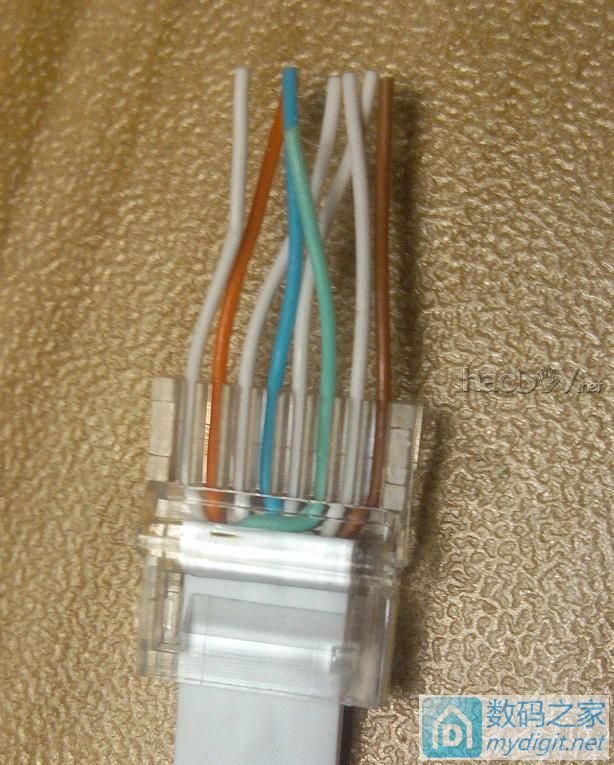

盖上盖子

制作千兆扁网线头

切掉多余线头


制作千兆扁网线头

将头子插入外壳中

制作千兆扁网线头

两件合在一起的样子

制作千兆扁网线头

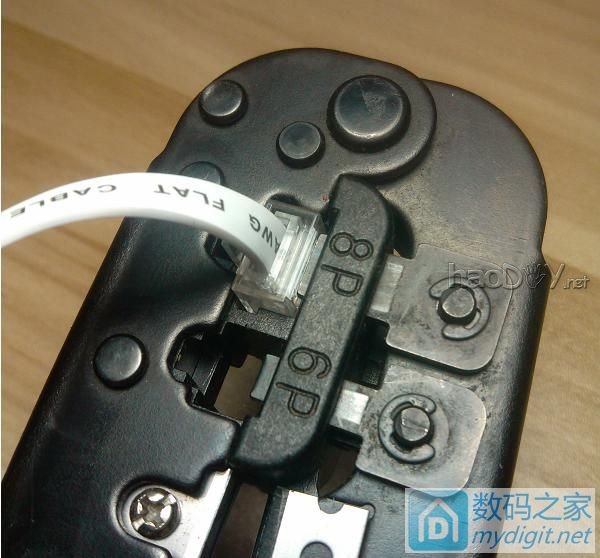

将触片压紧， 因为这个水晶头比普通头子短，要将头子塞到最里面的地方。

制作千兆扁网线头

压完头子，将水晶头拉出到后面，继续压线卡。

制作千兆扁网线头

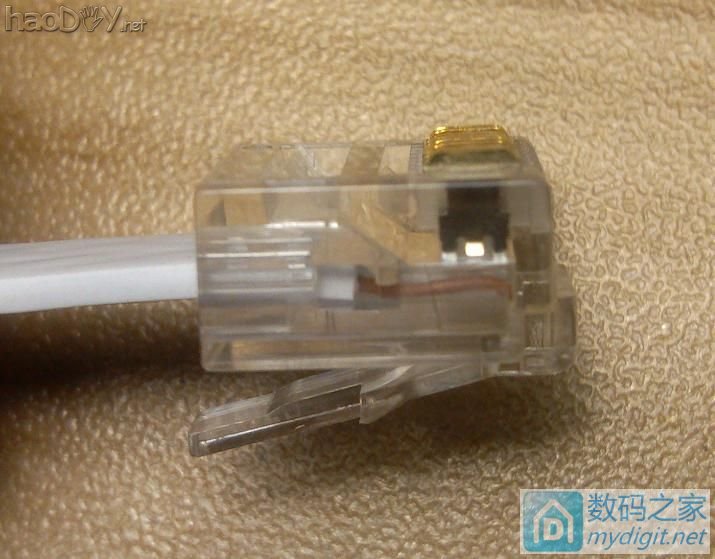

完成后水晶头


制作千兆扁网线头

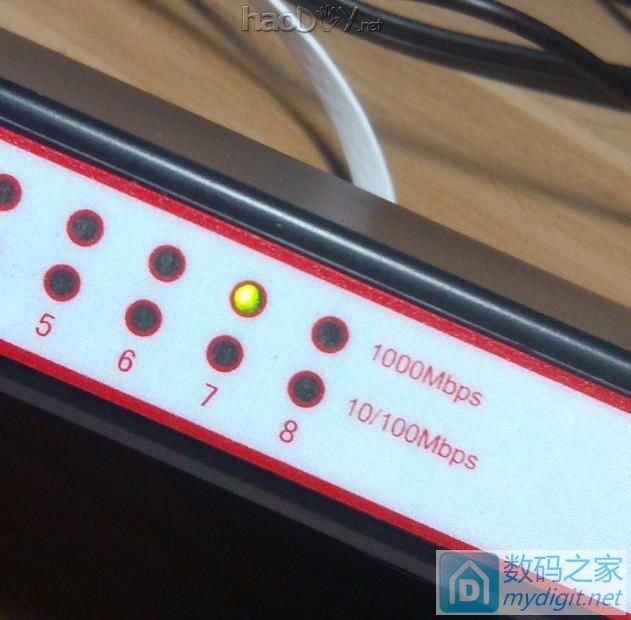

插入交换机， 千兆灯亮了。

制作千兆扁网线头

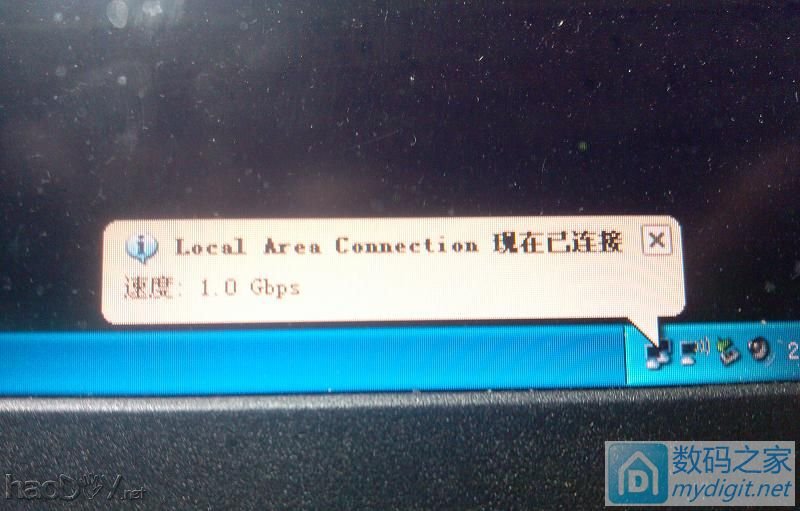

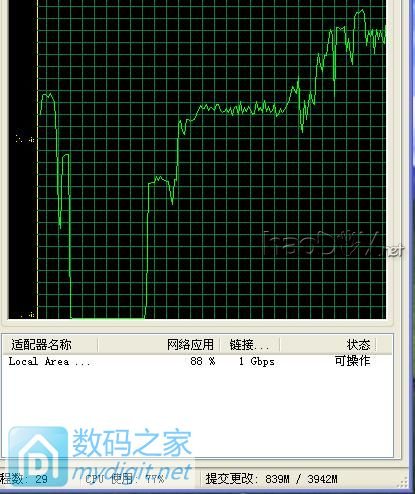

电脑上也显示连接速度1000M。

制作千兆扁网线头

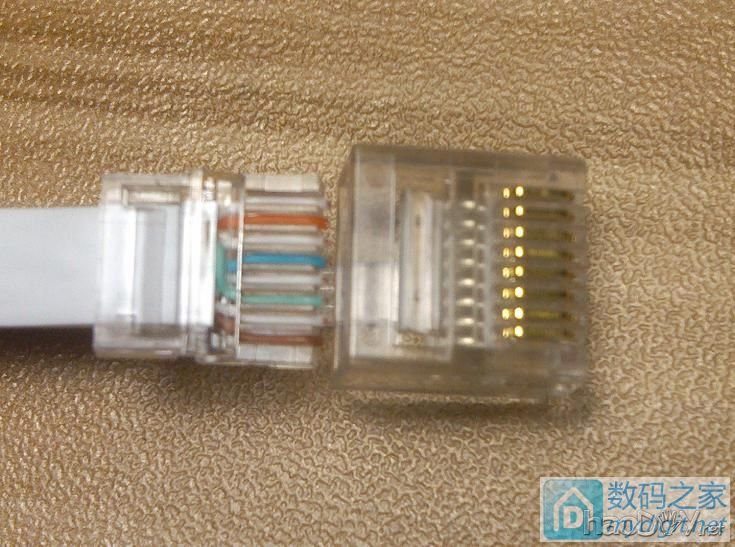

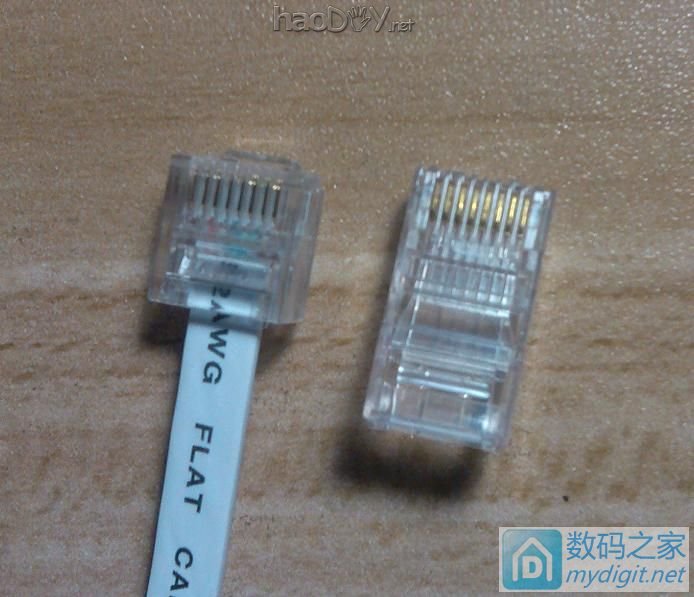

和普通头子比较一下。
