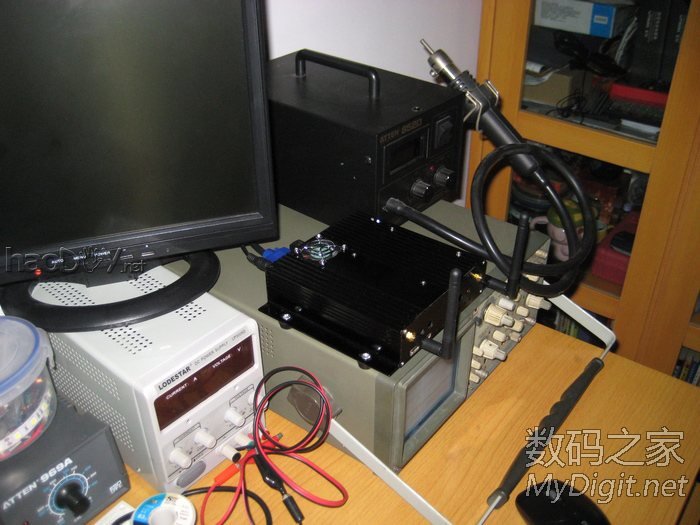

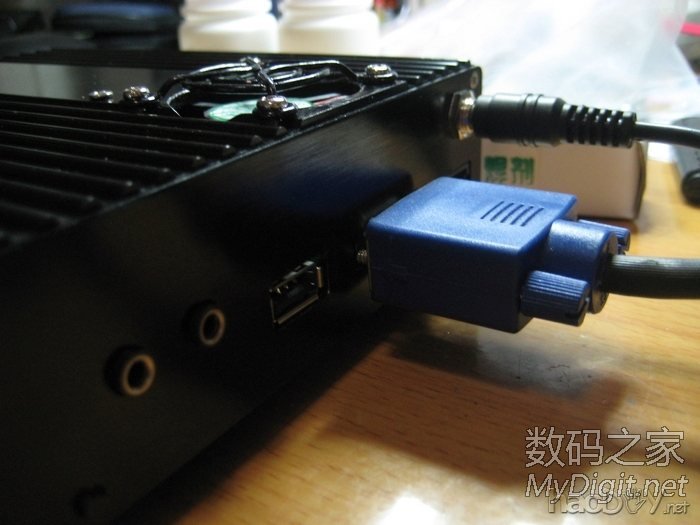

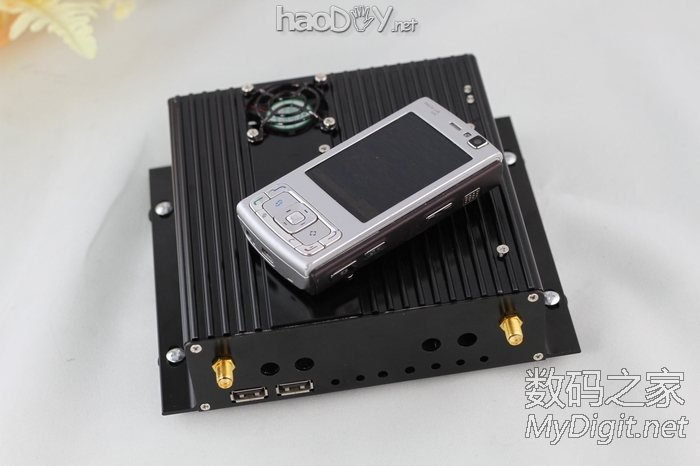

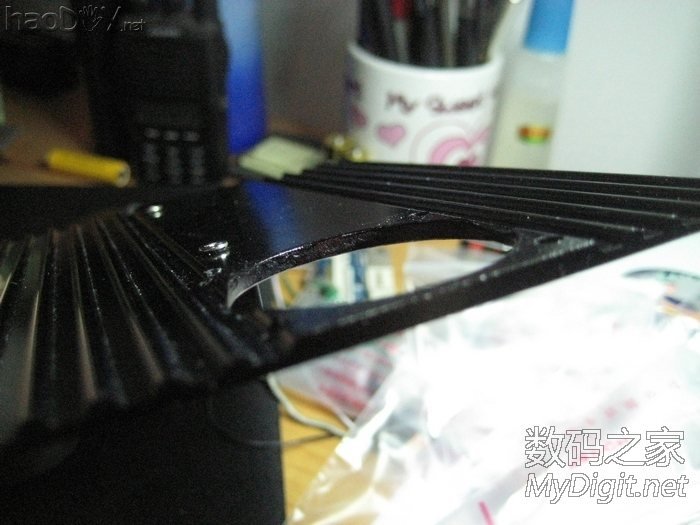

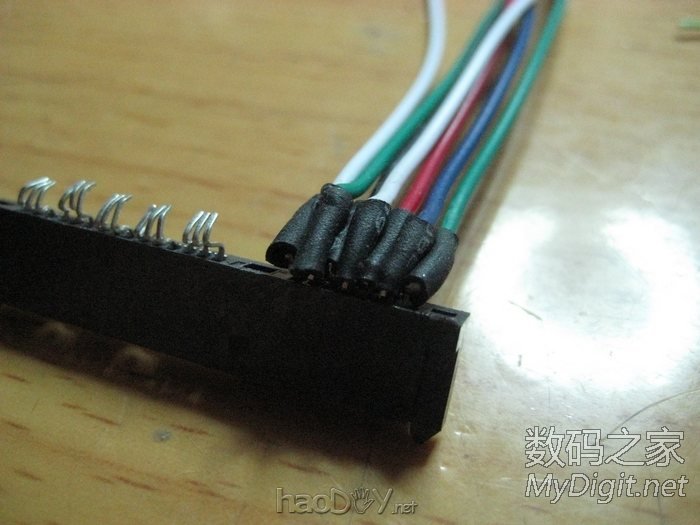

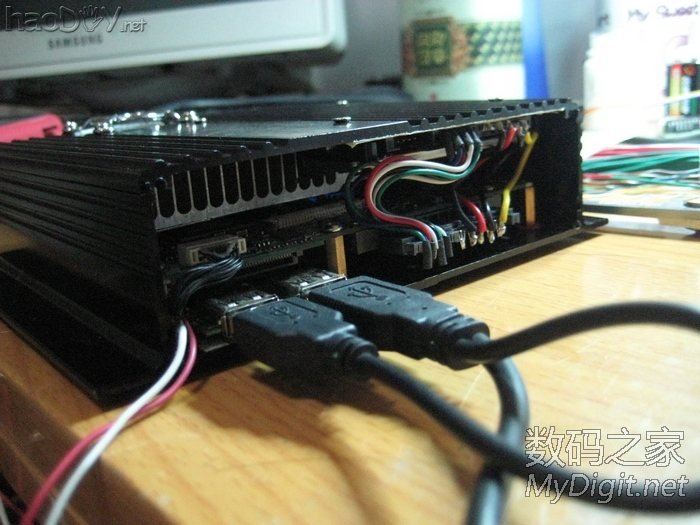

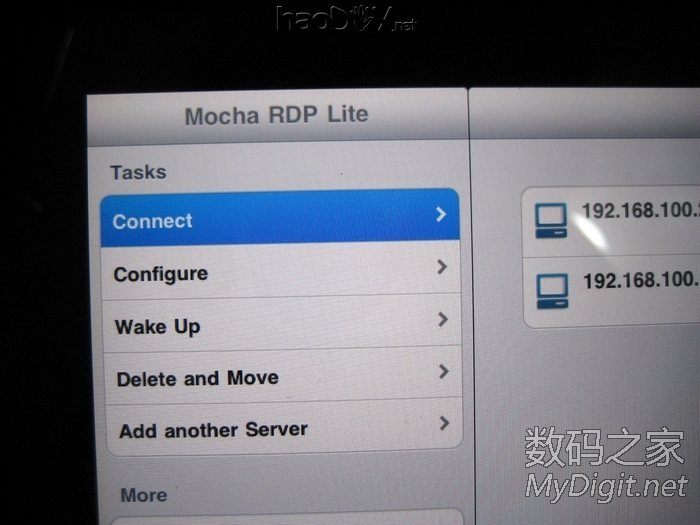

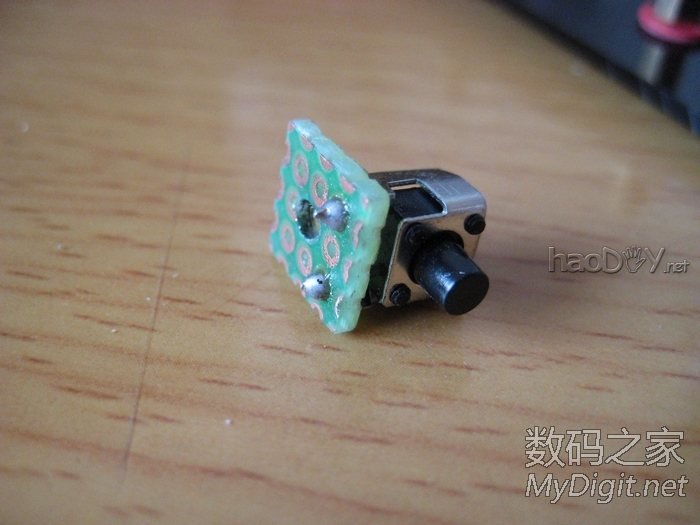

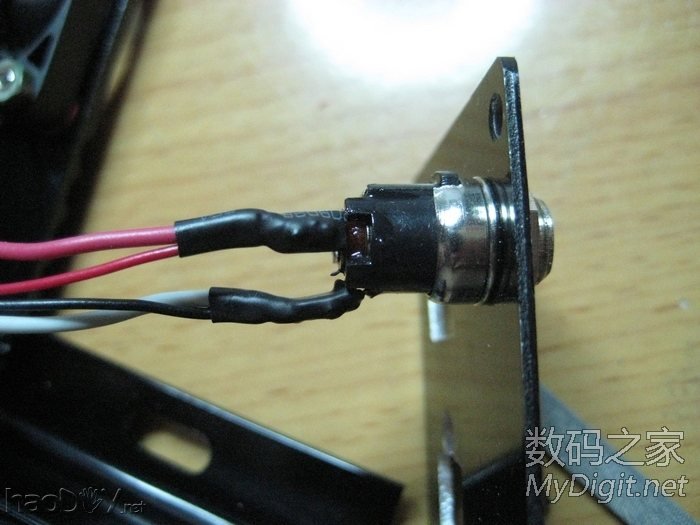

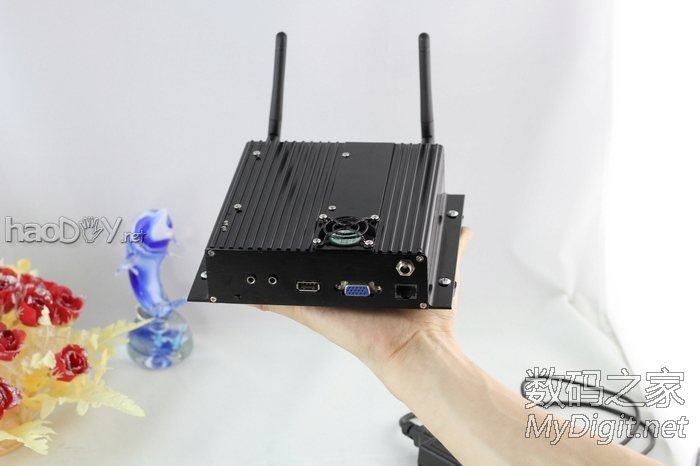

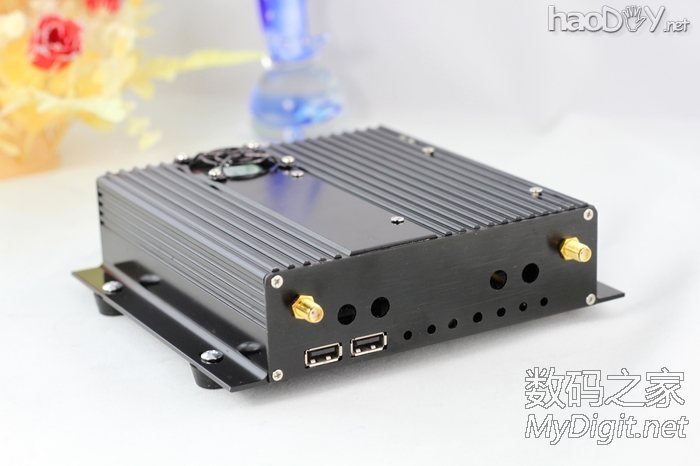

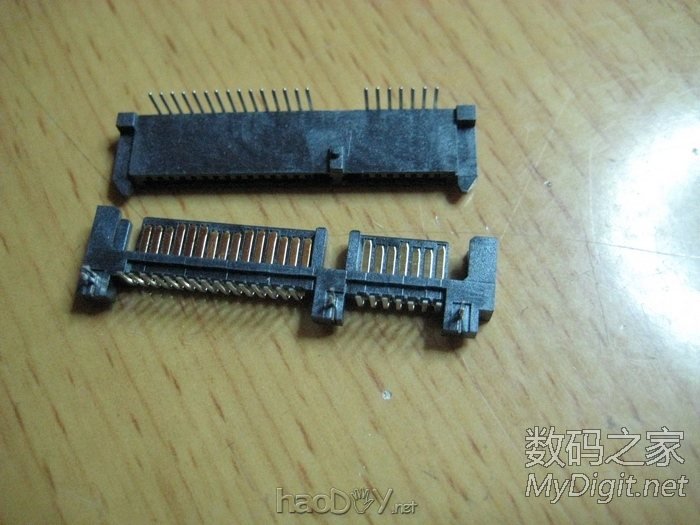

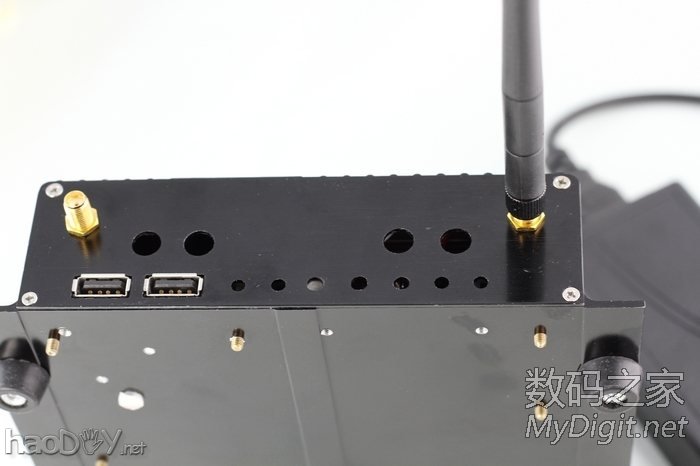

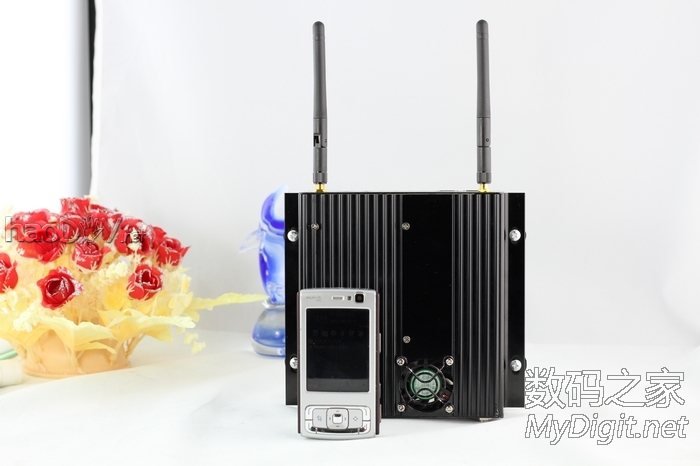

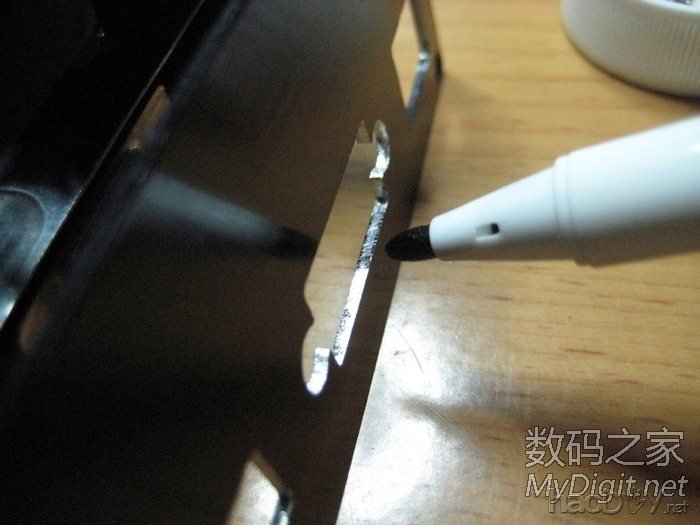

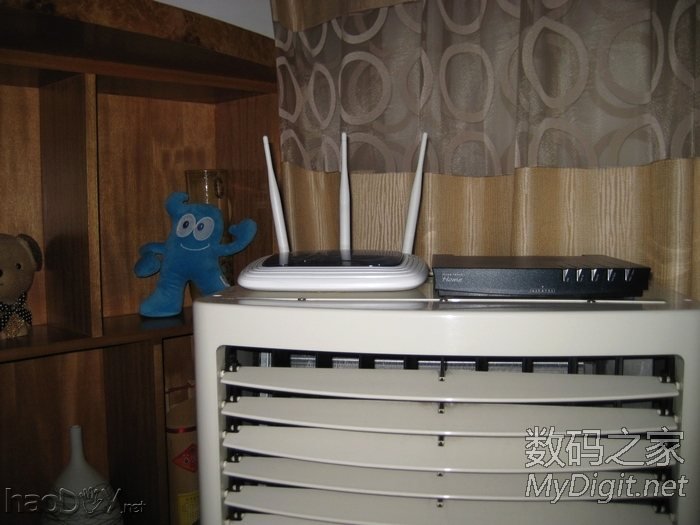

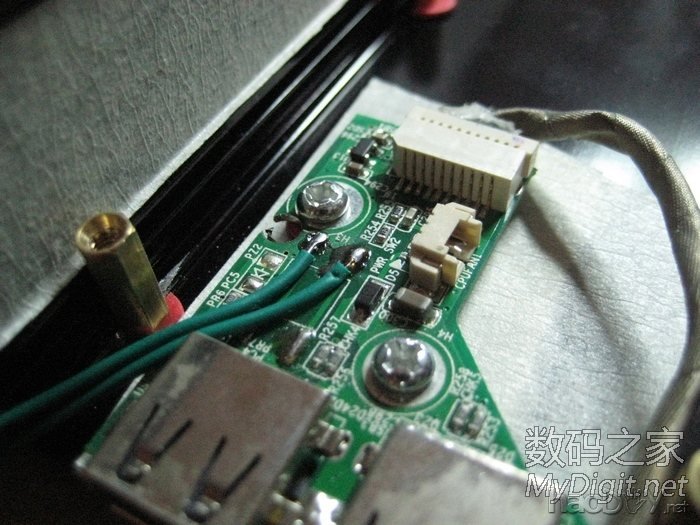

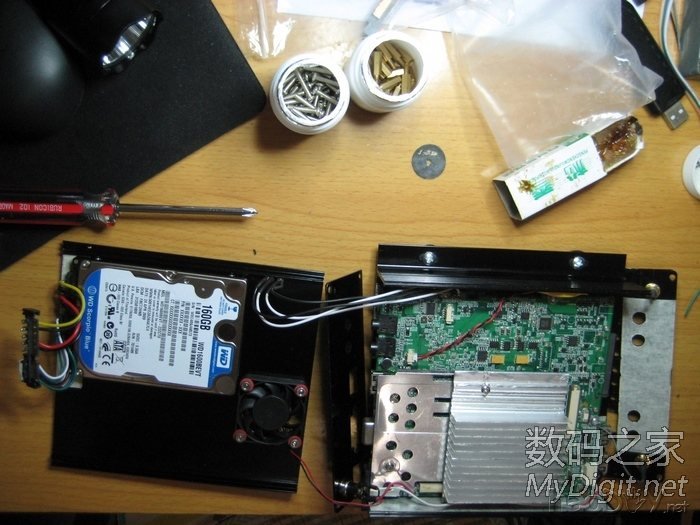

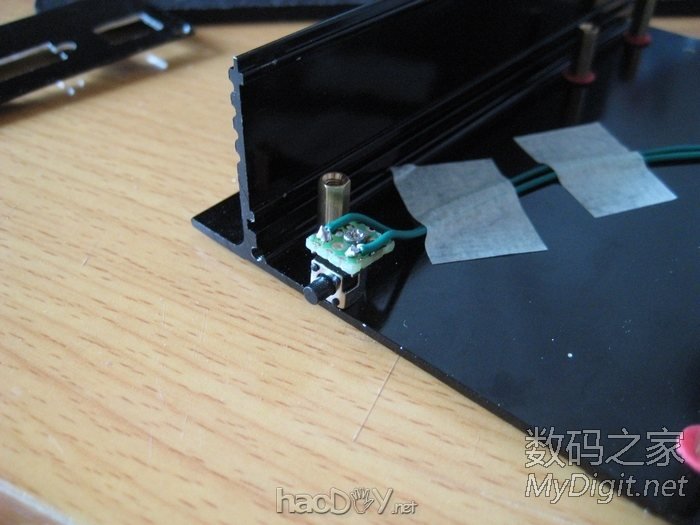

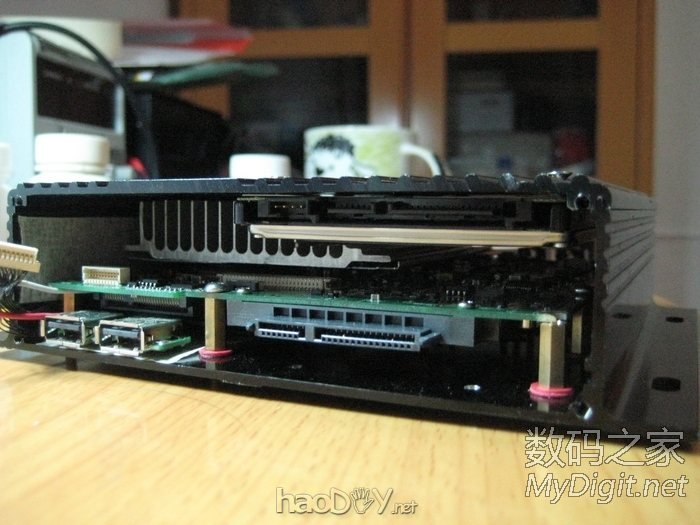

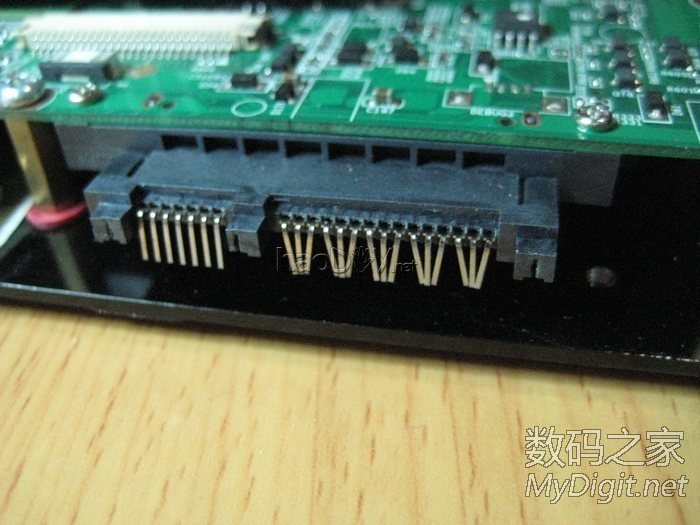

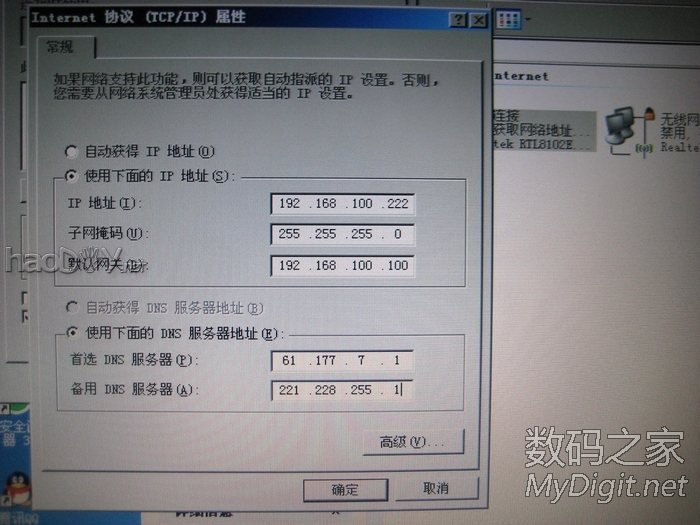

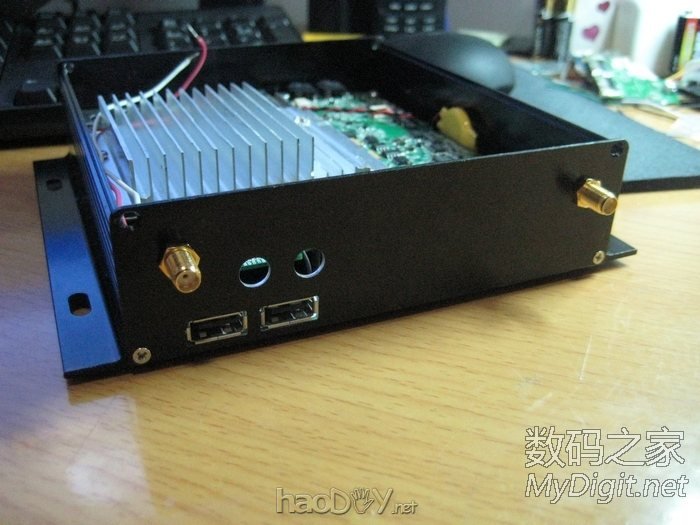

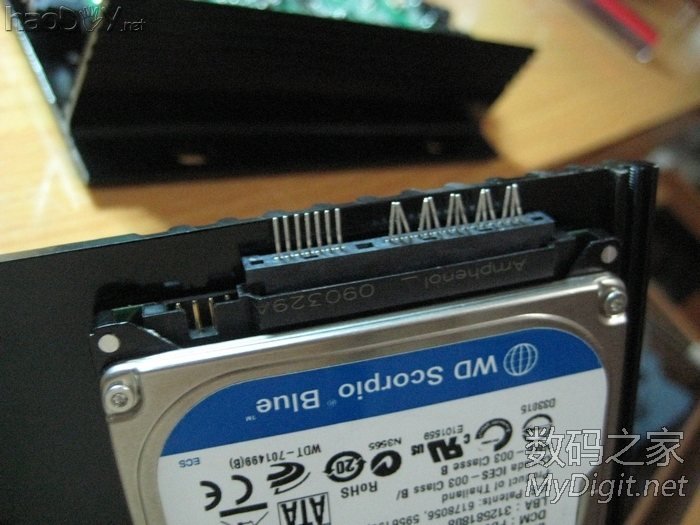

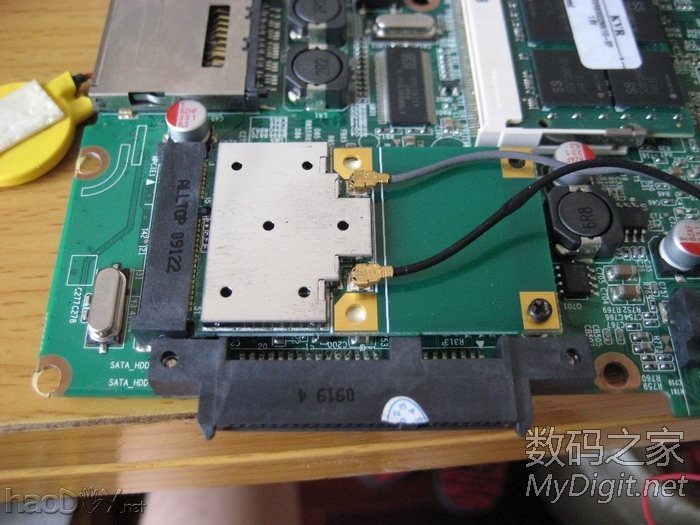

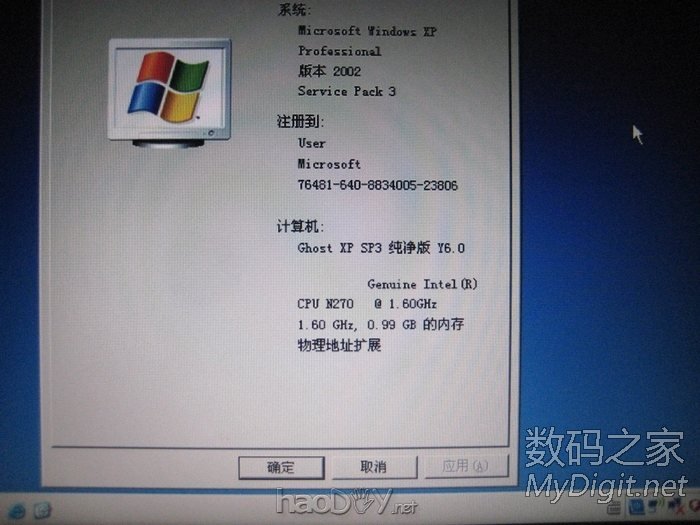

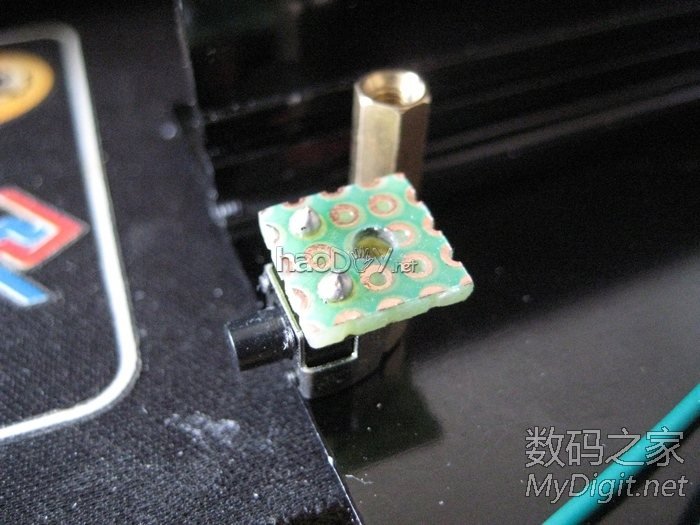

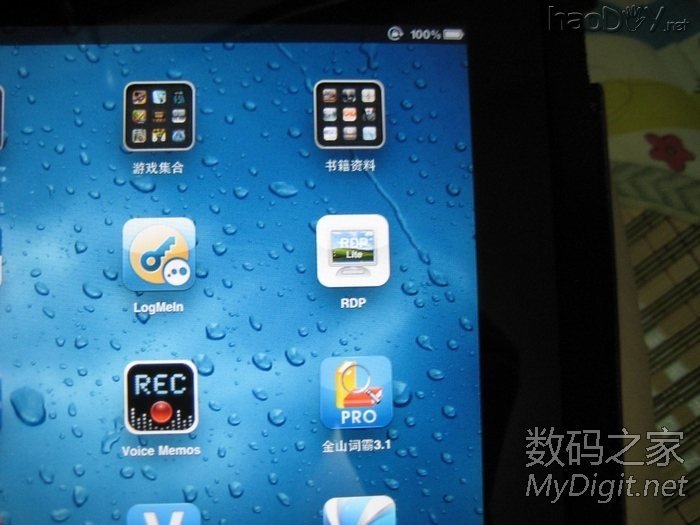

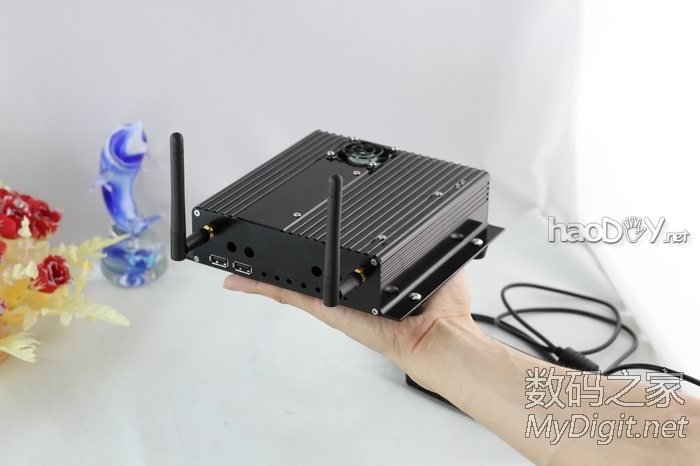

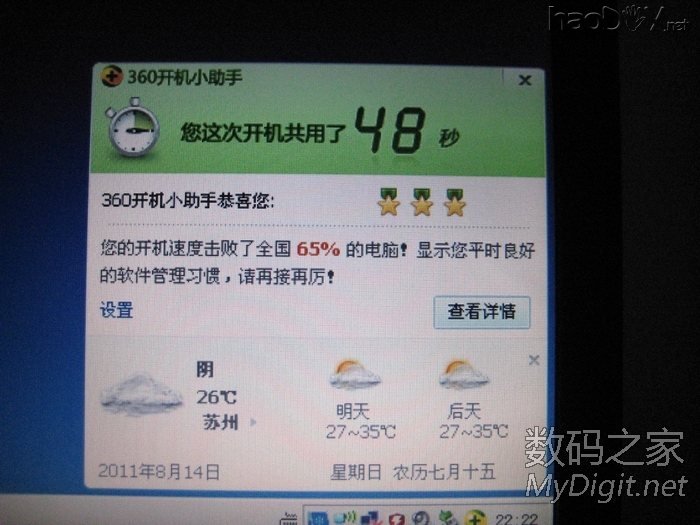

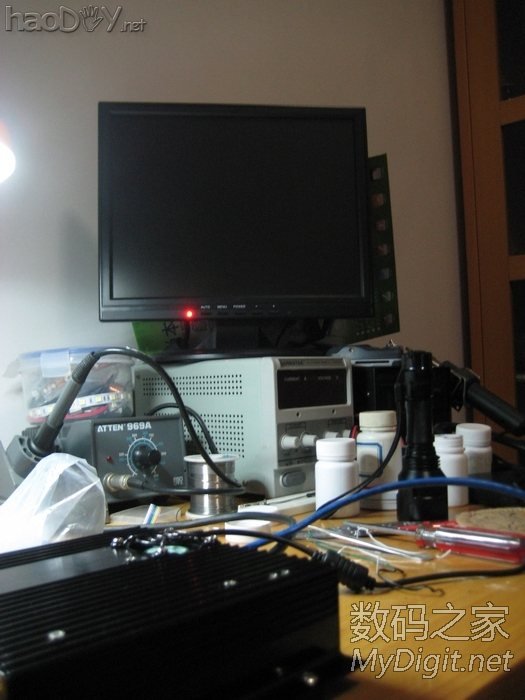

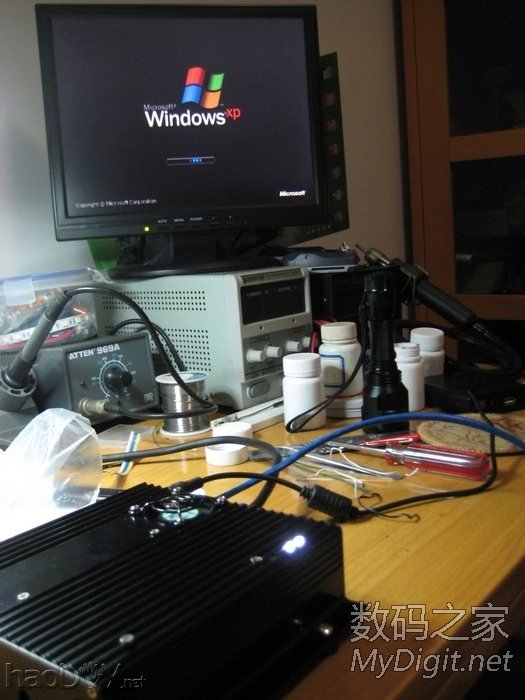

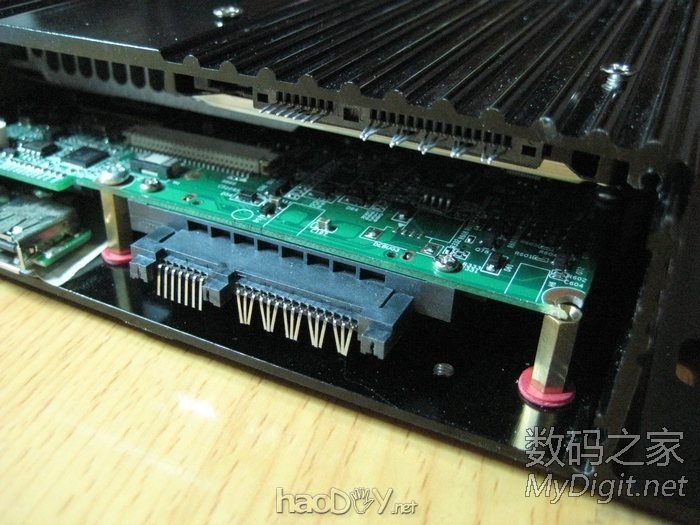

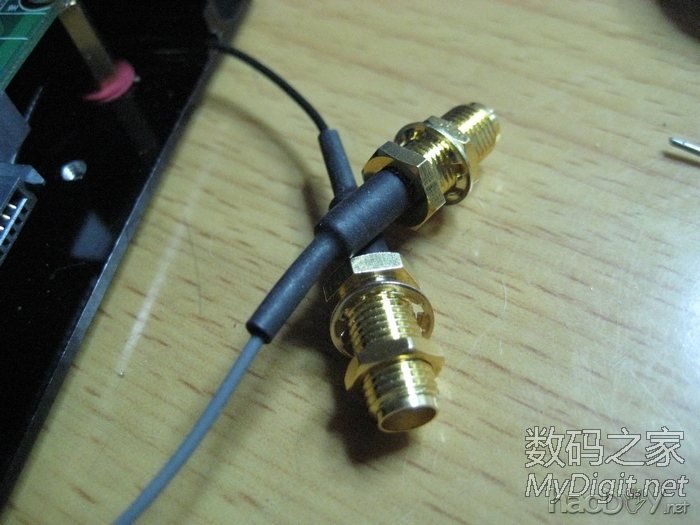

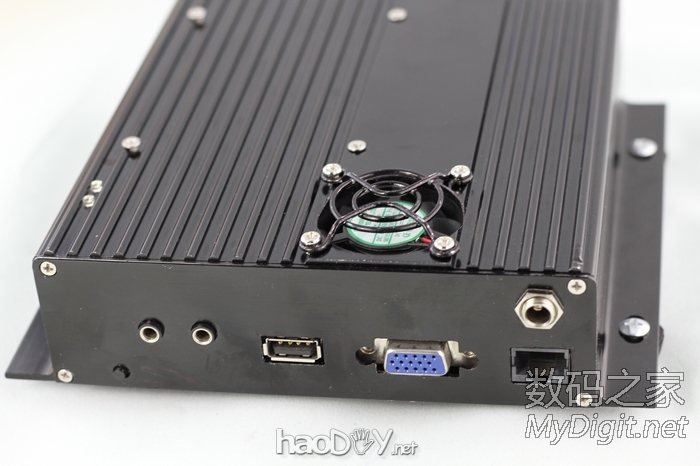

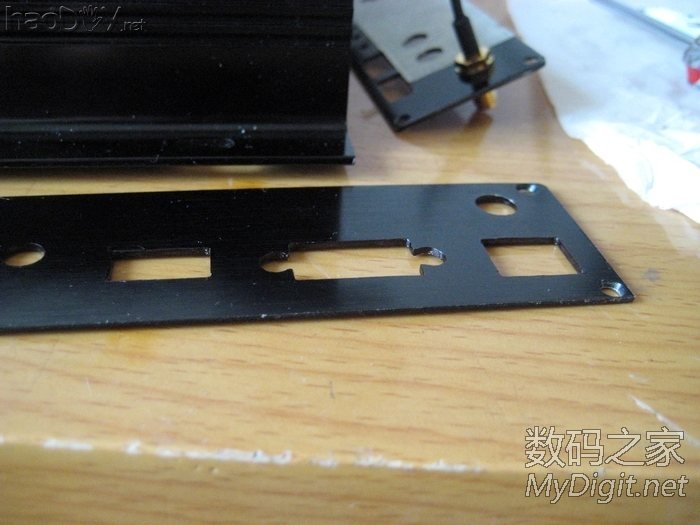

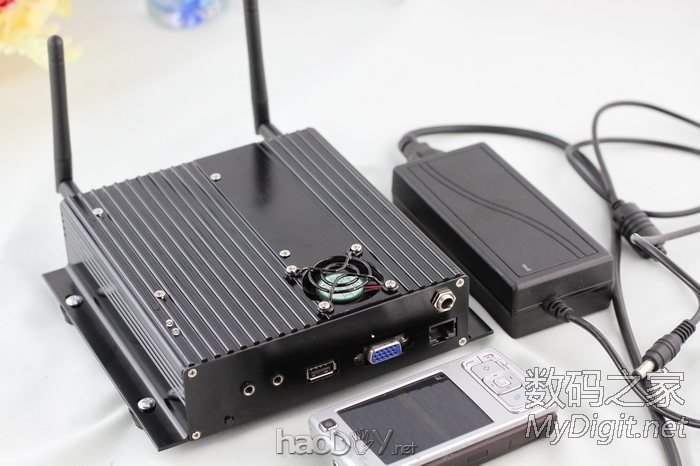

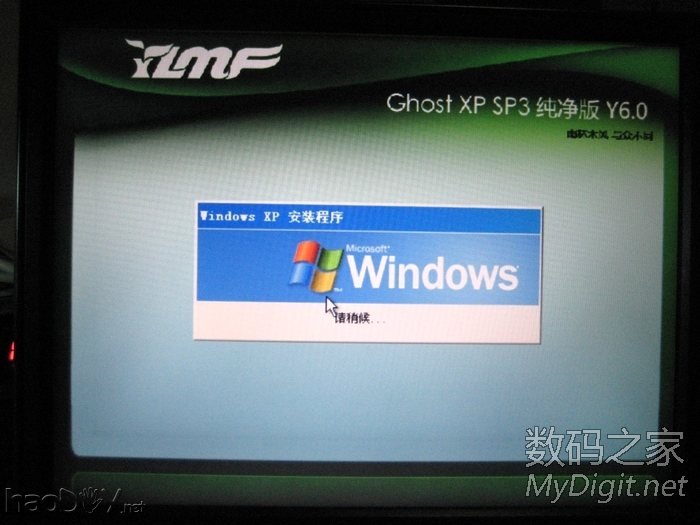

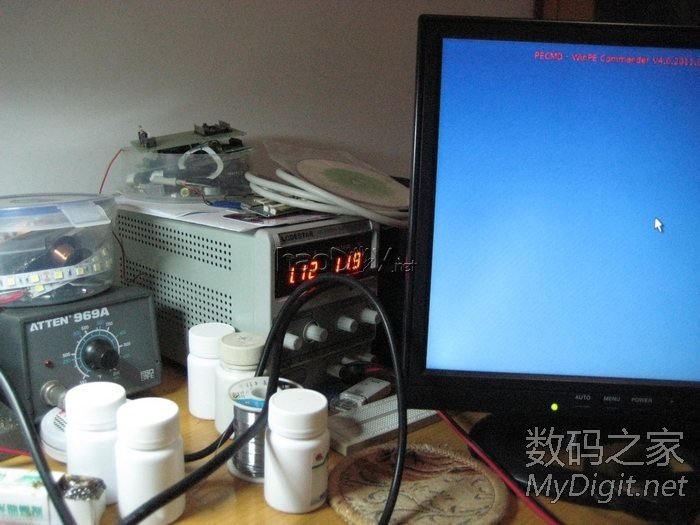

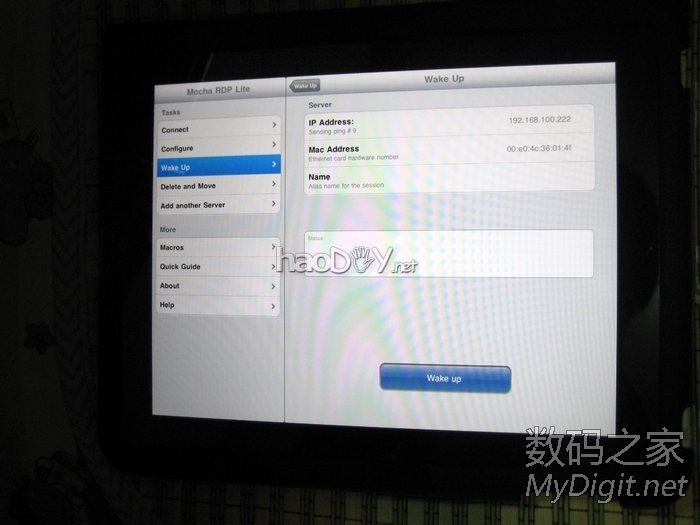

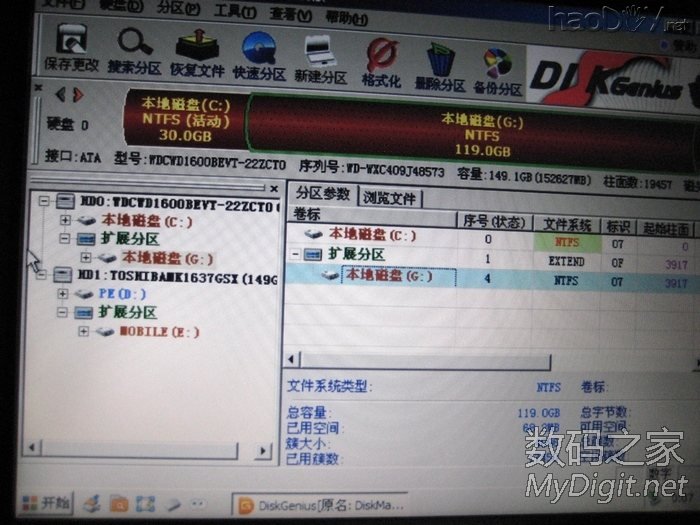

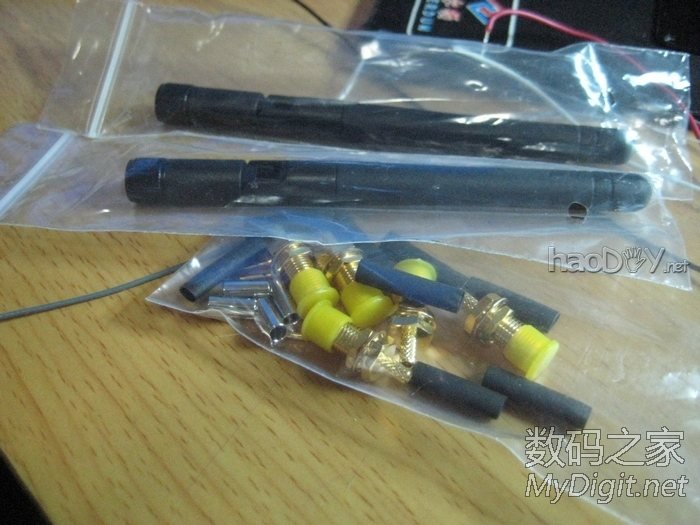

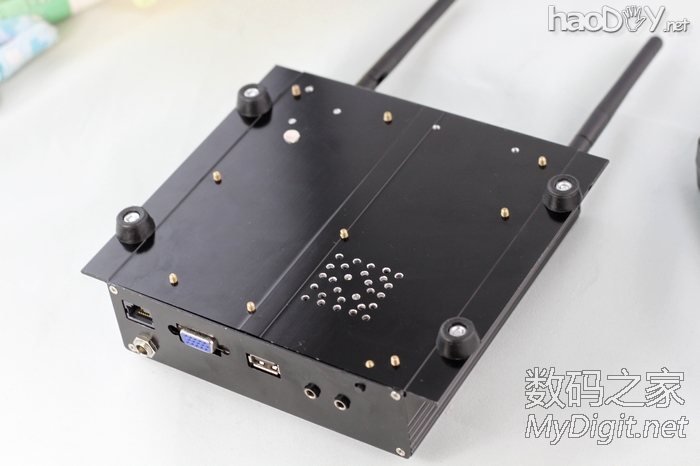

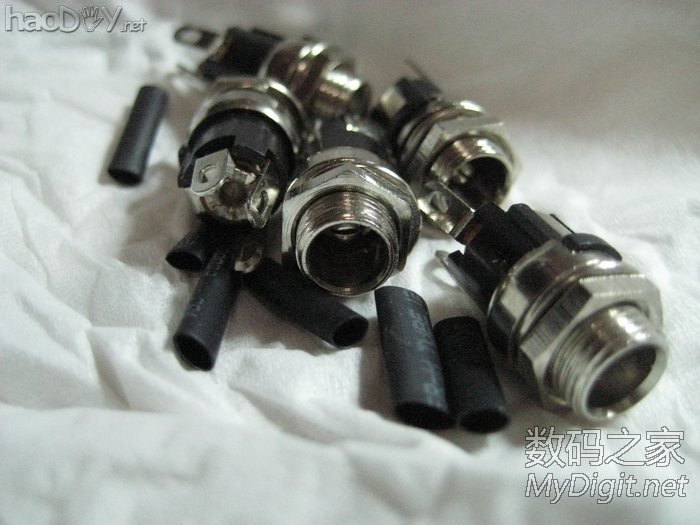

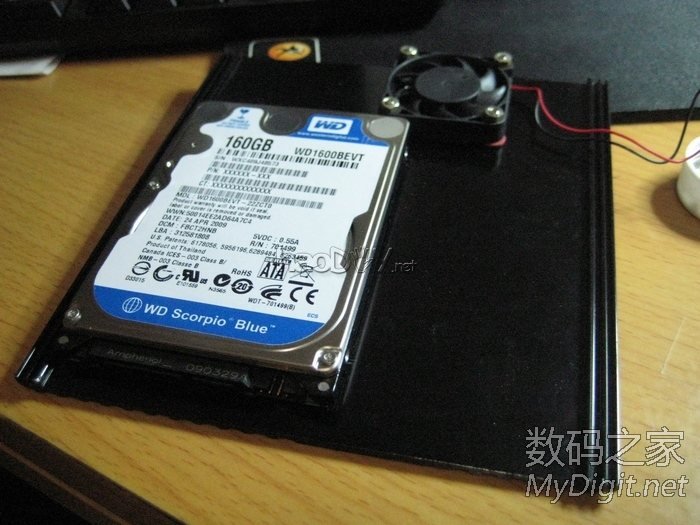

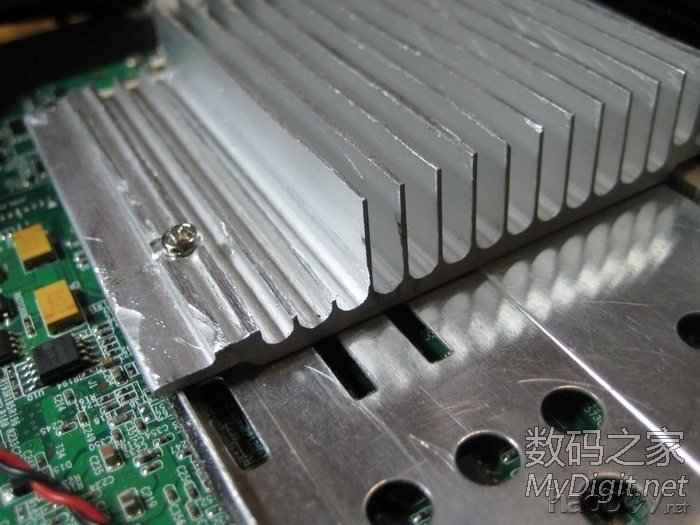

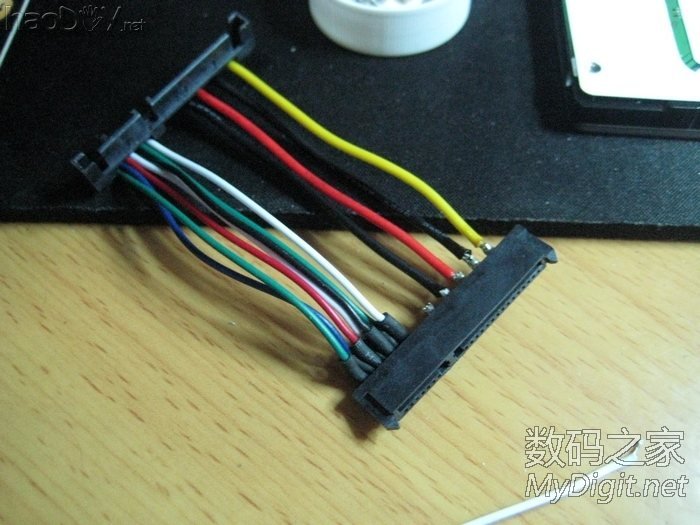

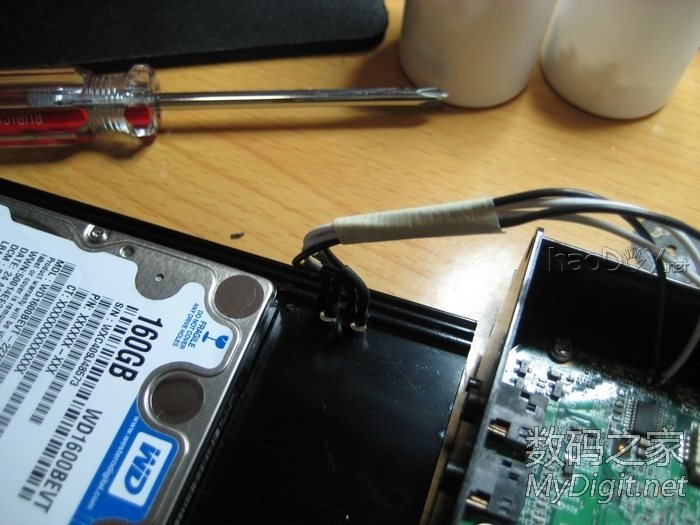

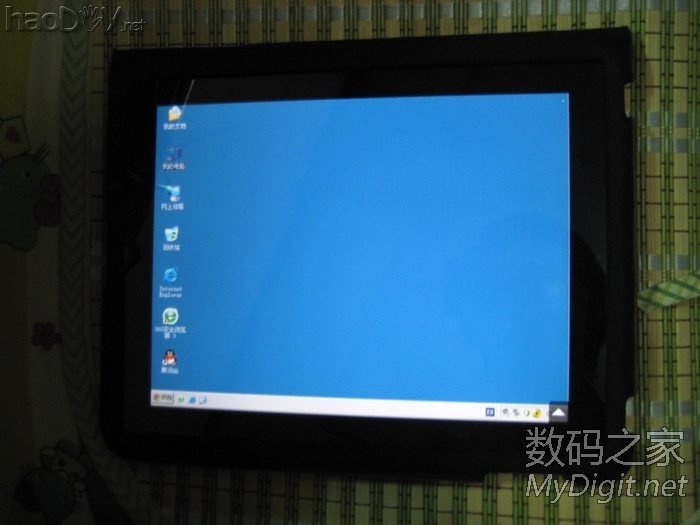

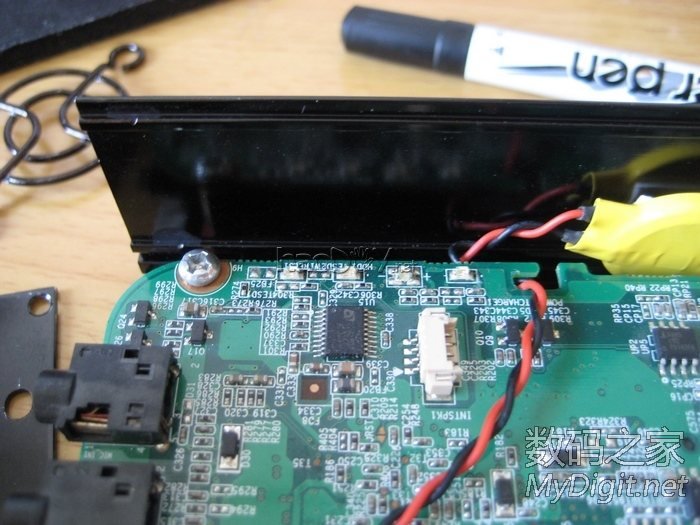

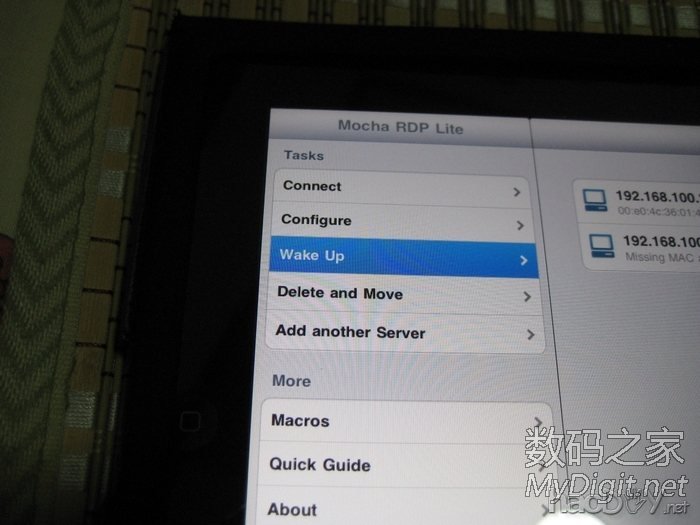

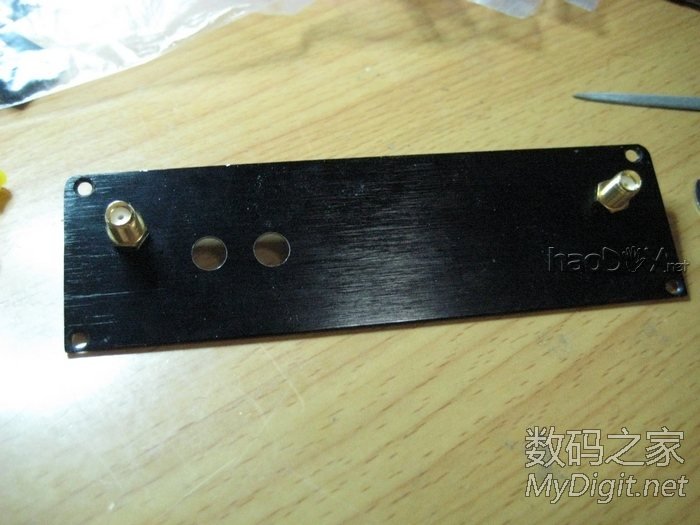

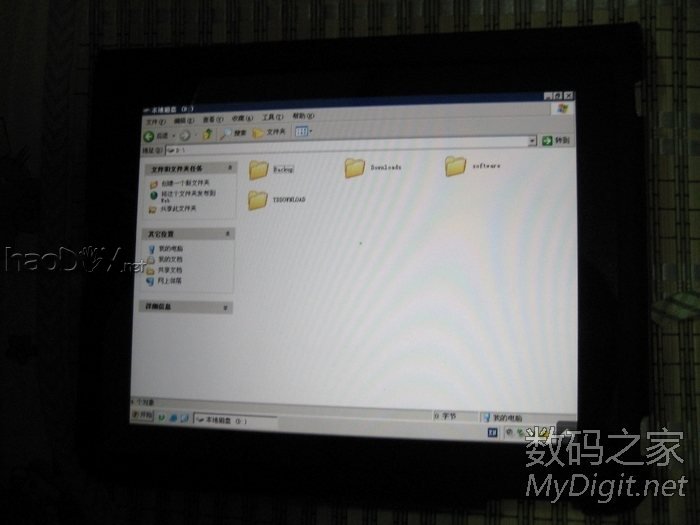

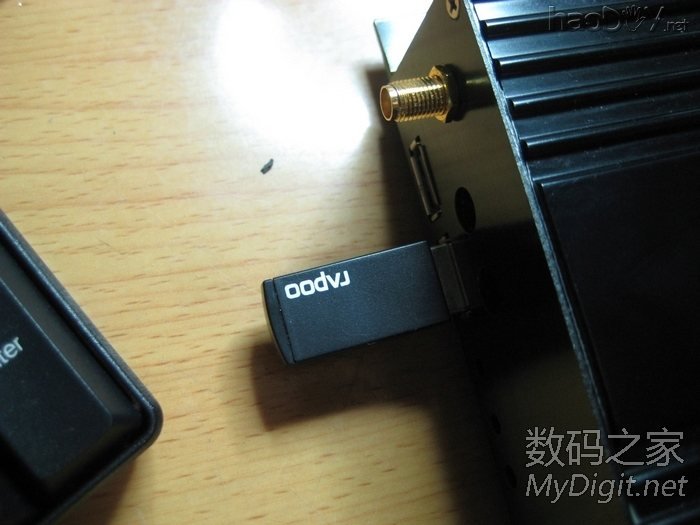

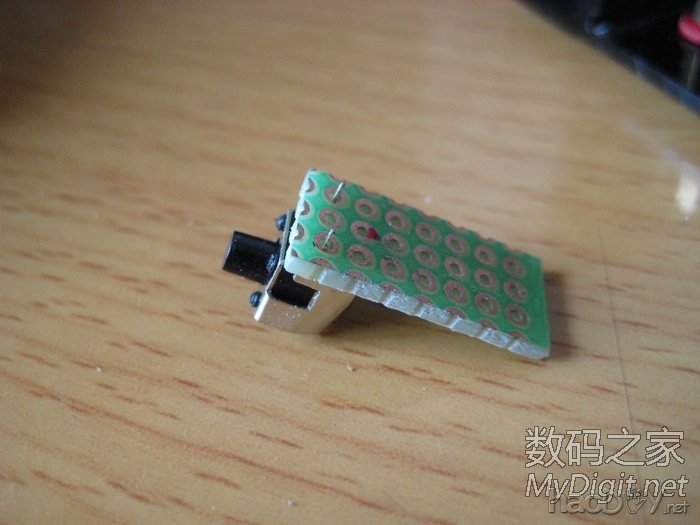

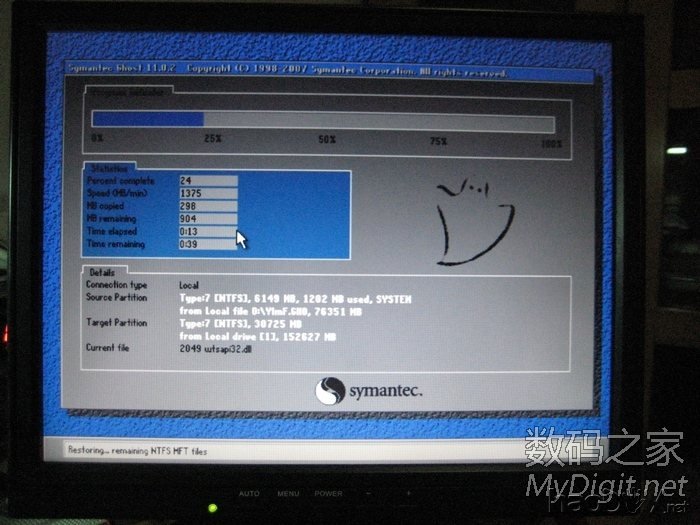

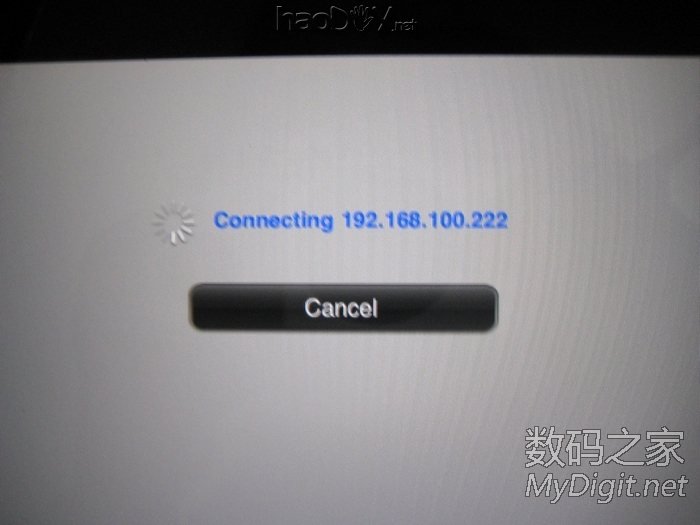

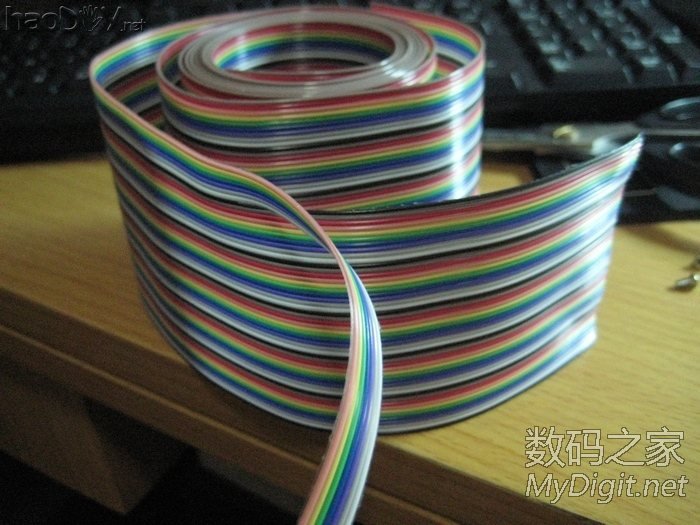

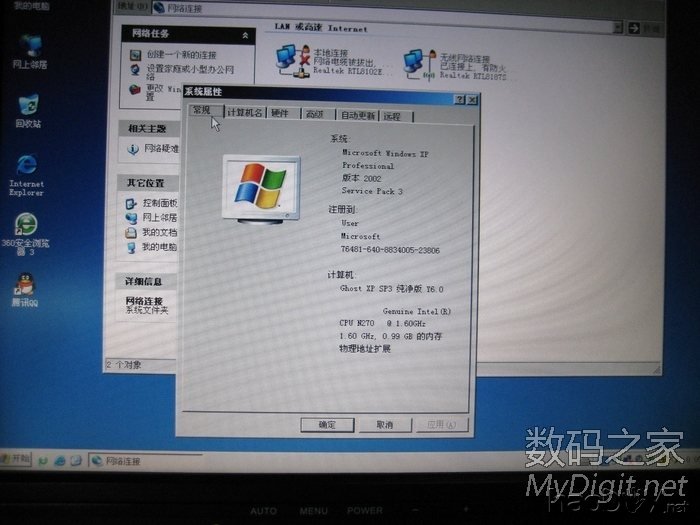

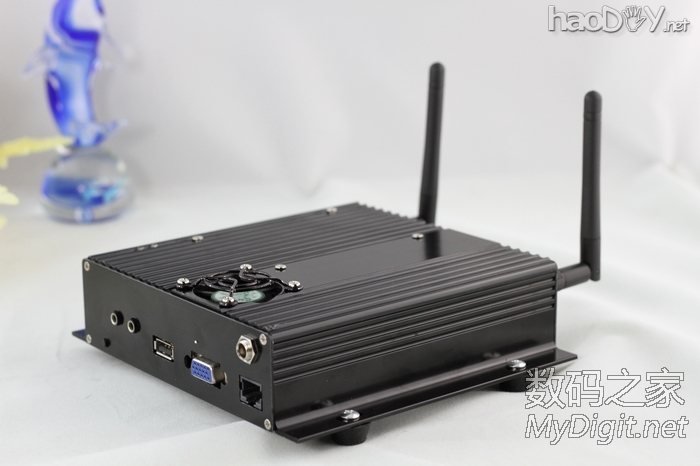

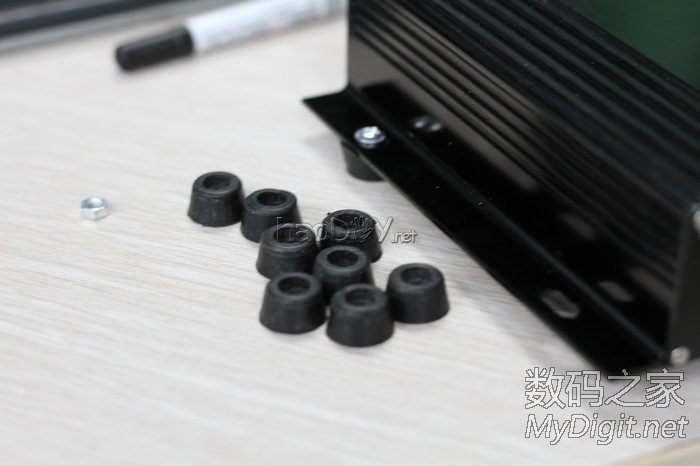

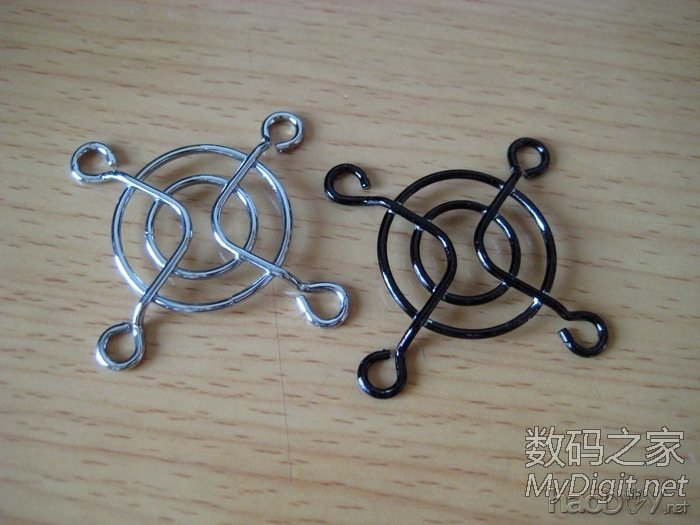

 开始做开关的电路板，用洞洞板废料即可  焊接，剪切  放上去比划一下，正好  用一螺丝固定，顺便把线焊接好  另一头焊在电路板上  接下来安装硬盘，本想用SSD的，结果没找到便宜的，就找了一个160G的笔记本硬盘，硬盘紧贴上盖，中间加绝缘层，同时可以把热量传导到铝盖上  为了装笔记本硬盘，还需把散热片切掉一点，如图，装SSD就不需要切。底板打孔的上面是风扇的安装位置  散热片，硬盘装好后的样子，盖好盖子给大家看看，是不是很紧凑，气流从尾部进，通过散热片和硬盘表面，把热量带到风扇位置，排出   插座插到主板的样子  插座插到硬盘的样子  要把上边和下边两个插座一一对应连接起来  准备材料  焊接  完成了，基本就是这样了，以后有空准备把两个插头做在线路板上做成一个转接板  从电子市场淘来一块拆机无线网卡，20米  准备SMA座，制作外接天线用。买回两根天线  完成了，这是天线的接口，做两个  开孔，安装  看一下效果咋样，还可以吧，对准散热片打两个进气孔，最终版是在两个天线座旁边各开两个进气孔  把面板加工过的地方都用黑色油性笔图一下，美观要紧啊，呵呵  效果还不错  这个也涂好了，行啊   准备电源接口  安装好之后是这样的，直接用12V的开关电源供电  基本差不多了，组装起来加电测试，盒子里面布局很满，已经是能想到做的最小的方案了~  先用维修电源，观看机器在各种工作状态下的电流，好确定配多大电流的开关电源，最后确定下来最大2A就够了，考虑到冗余和市场上电源的虚标，最终我买了12V5A的  给硬盘分区，顺便说一下，这个14寸的显示器也是组装的  ghost安装系统  系统顺利安装完成  装360，开机显示用了48秒，还不错，用SSD的话肯定还要快  给大家看看系统属性  准备在面板上安装指示灯，原来指示灯是贴片直接在主板上的，有好几个，不去管它，只需要在面板上安装电源和硬盘指示灯  拆贴片，前盖上打孔安装led，用线连接，灯是要来的，只有白色的，结果实际用下来效果非常好，黑色外壳配白色高亮led  把线理好，螺丝全部上好，安装正式完成  接上显示器，雷柏无线键鼠套装的接收器，准备开机测试  JS说这块主板支持远程网络唤醒开机，接下来我试验给大家看，通过其他电脑进行网络唤醒开机就不详细说了，我就说说用ipad对下载机进行网络唤醒开机和远程桌面操作。   接下来，插好网线，先给下载机设定一个固定ip  无线路由和猫是这样滴，在无线理由里面做好端口映射，这样在公司也能控制下载机开关，具体步骤就不说了  设置好之后，把下载机关机，电源不能拔啊  在ipad上安装RDP，这是一个远程控制的软件，支持网络唤醒  设置好ip，mac，账户密码等信息后保存，选网络唤醒开机  唤醒开机~~~  看屏幕，下载机开机了，看见外壳上的电源和硬盘指示灯了没~~ 白色的  接下来，选择远程桌面  连接中  连接成功了，和操作本地电脑一样直接对下载机进行控制  返回桌面给大家看看  今天把下载机带去公司准备开机测试一天，顺便找几个橡皮脚  用单反拍几张图给大家看看，天线座旁边的两个是进气孔，一片是给散热片的，一个是给硬盘的  上面盖子上有电源和硬盘指示灯，排风扇。我来说说这个下载机的散热原理，空气吸入进气孔之后，一股流过散热片，带走散热片上的热量，流到风扇处排出，一股流过硬盘表面，带走硬盘热量，流到风扇处排出（散热片和硬盘在进气孔和风扇出气口之间）   竖起来放像不像D-link的AP  面板上最左面的小圆点是电源开关，然后是耳机和麦克风接口，再往右是USB，然后是显示器接口，最右边上面是电源接口，下面是网线接口  下载机，电源设配器，手机放一起拍一张  一个手掌这么大  下载机后面  背面，有南桥散热孔  SMA座细节和usb扩展口细节，本文发的图片都是在该下载机里处理的，装了photoshop速度还行，以后换个2G的内存试试，速度应该可以提高不少  制作该下载机纯属自娱自乐，折腾啊。最后来张整理干净的工作台，找到下载机了没  谢谢观赏！文章太长，大家看的也辛苦了。  (责任编辑：admin) |
