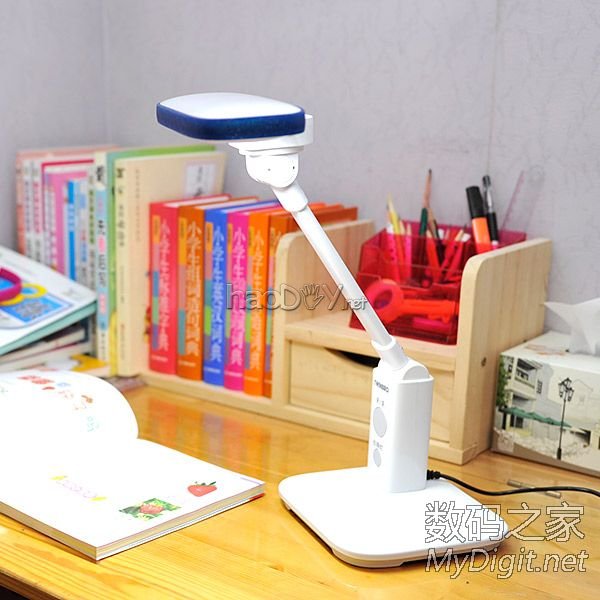

费了好大功夫给小宝弄来一台灯：
结果小宝说太亮了，18W的，不忍直视。

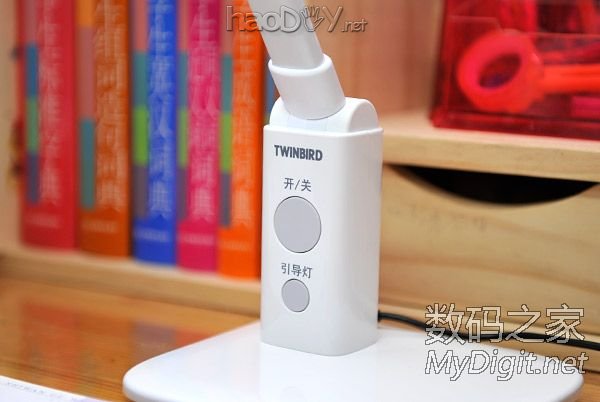

按纽，厂家你就不能做成调光吗？

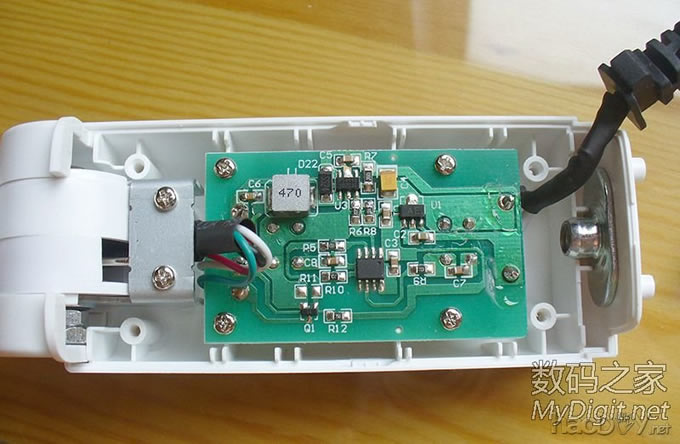

拆开看看能不能改：
主芯片PT4115，30V/1.2A、高调光比 LED 恒流驱动器。那个单片机是干啥的呢？因为这个台灯设计了引导灯功能，用小灯指示照明范围，调整台灯姿势，按一下按纽，引导灯亮5秒，同时主LED灯变成弱光，5秒后恢复。看到这里明白了，这个灯在不改动硬件的前提下，只要重写程序，就能实现调光功能。问题是，我不会写程序，而且芯片上面是没字的，看不出来型号。
调光灯我有一个，2块8买的华硕触控灯：

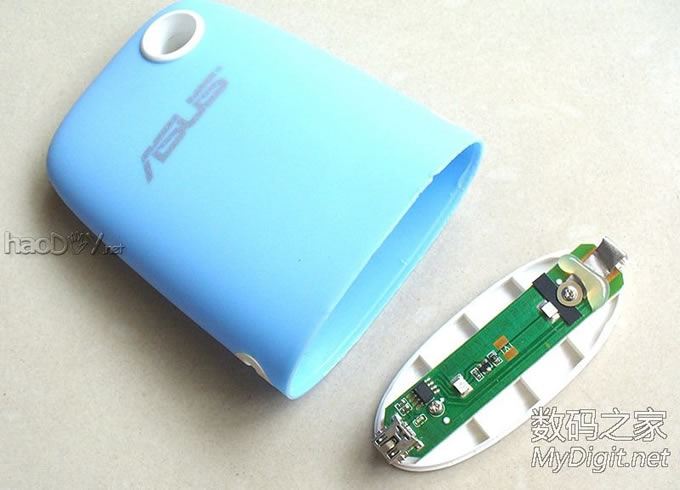

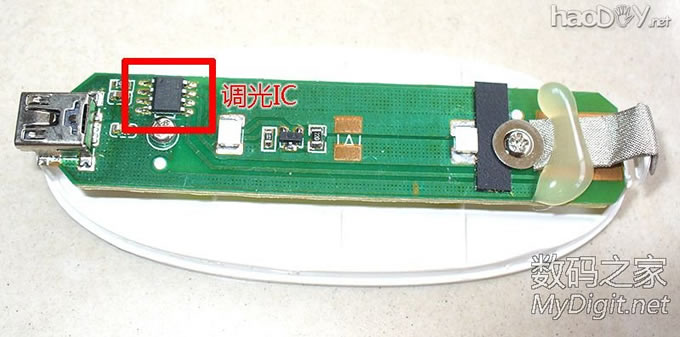

拆开看看吧，很简单的电路，SGL8022W，一款用于LED灯光亮度调节及开关控制的单通道4功能触摸芯片。

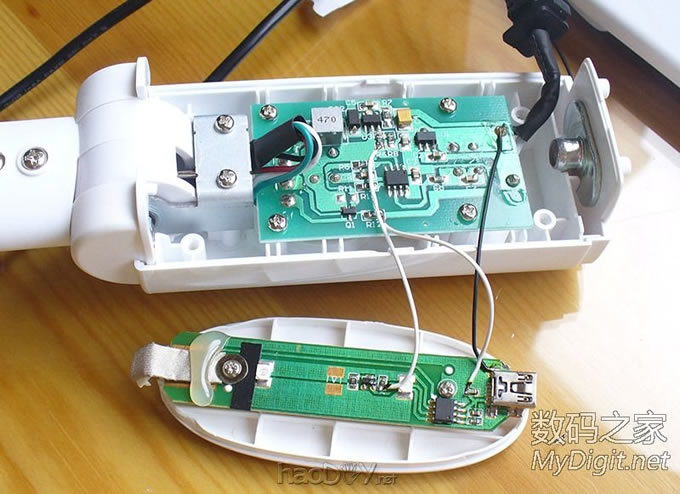

拆机乐园有人说这货是调压输出，我觉得不大可能，虽然规格书上查不到，但是各种LED电压不同的，调压只能针对一种LED，所以最大的可能是PWM输出。用示波器看了下，确实是PWM。 SGL8022W是PWM输出，PT4115是PWM输入，都是数字电路，接上去试试：

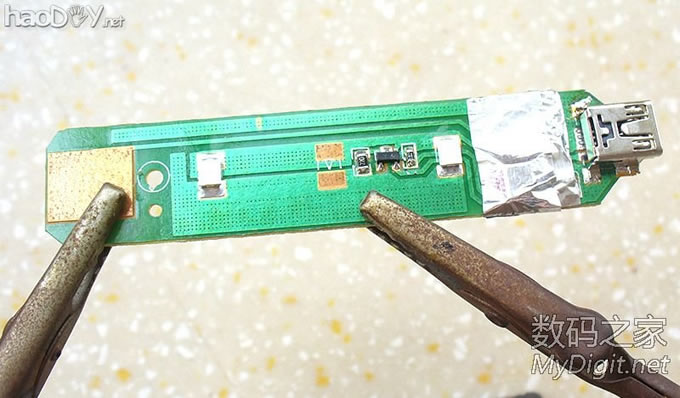

真是太完美了，摸一下开，再摸一下关，摸着不动调光，调到最高或是最低停住，再摸着不动倒过来调，随时松开保持亮度。决定把调光模块装进台灯里去。 吹下不用的LED和8050，丢了可惜，留着以后用。

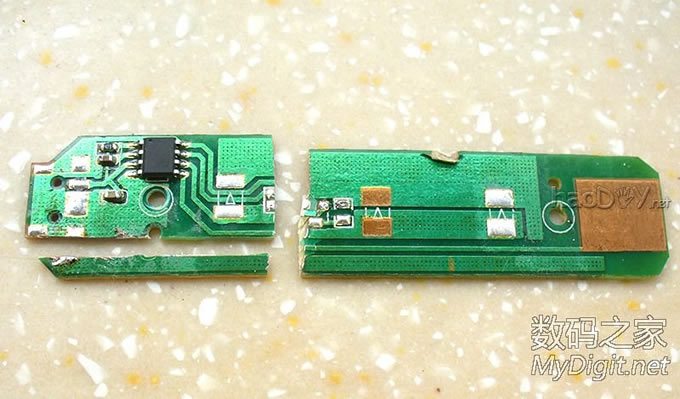

比划好大小，裁下这一小块：

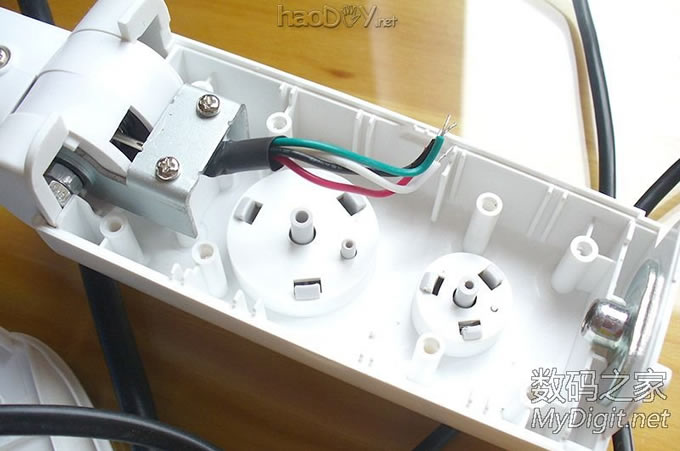

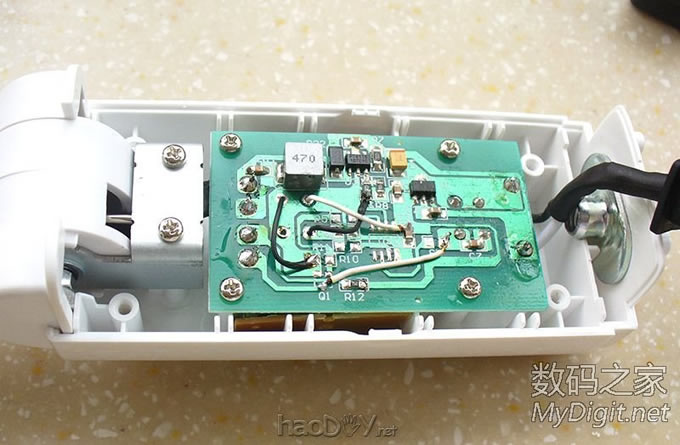

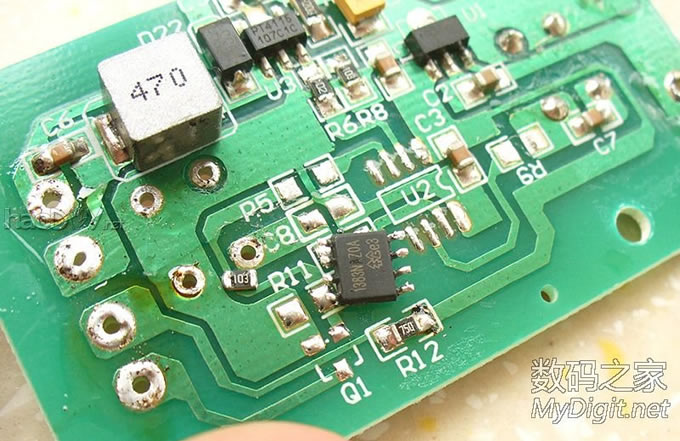

台灯上单片机相关电路也拆掉，折下来看到单片机无语了，型号竟然是标在芯片背面，AT1383N，早知道花点时间学单片机写个程序算了：

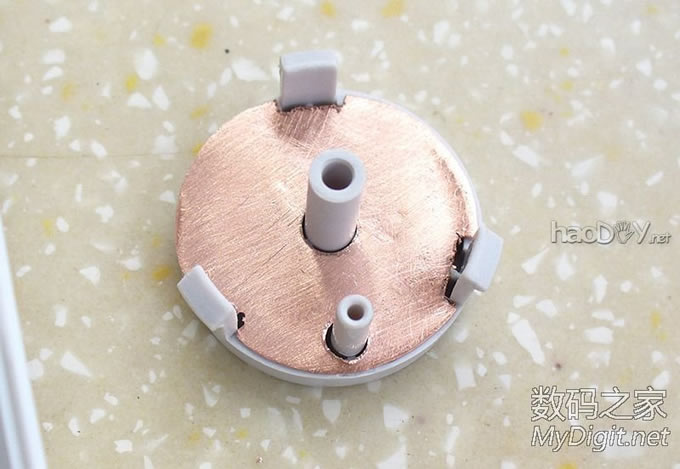

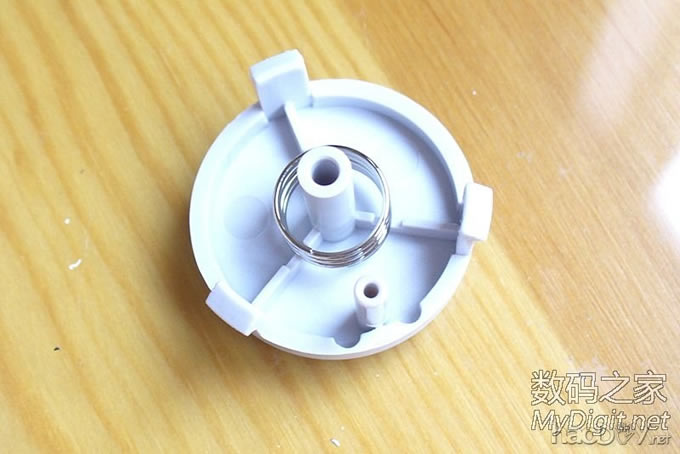

改造按纽，加上触摸铜片：

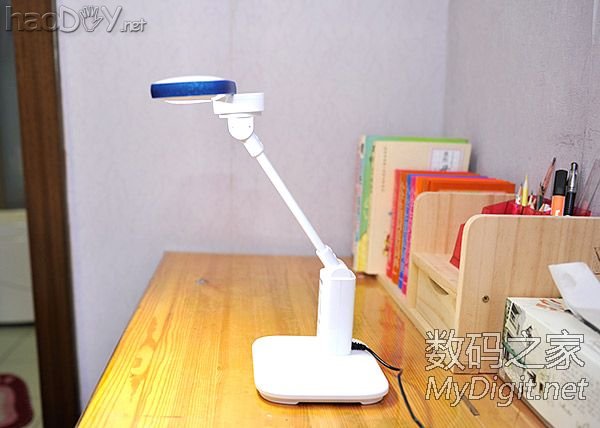

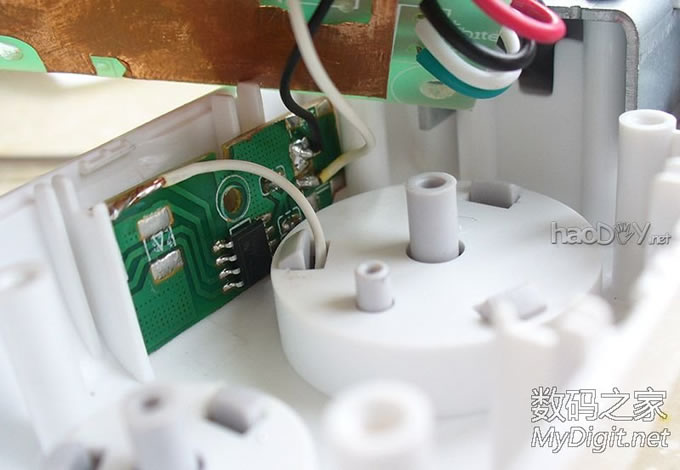

触摸调光模块装到灯里：  最后把线全接好，原先微动开关那里留下4个小孔，刚好把触控板的线穿过去，：  引导灯也保留了，直接短接，没有5秒的延时，用的时候按着下小按纽就亮，不按就灭掉。 完工，再上一张整件照片，话说这灯虽然价格高得离谱，不过材质确实没话说：  (责任编辑：admin) |
