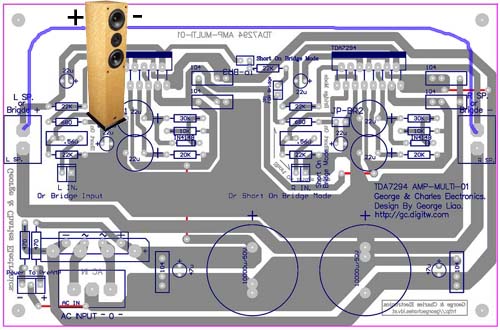

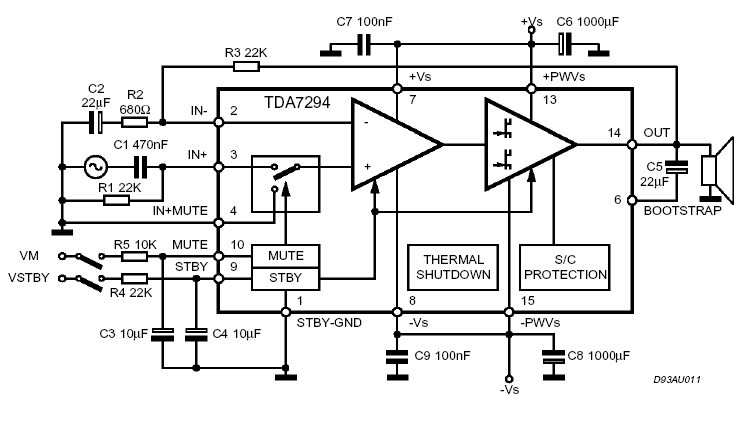

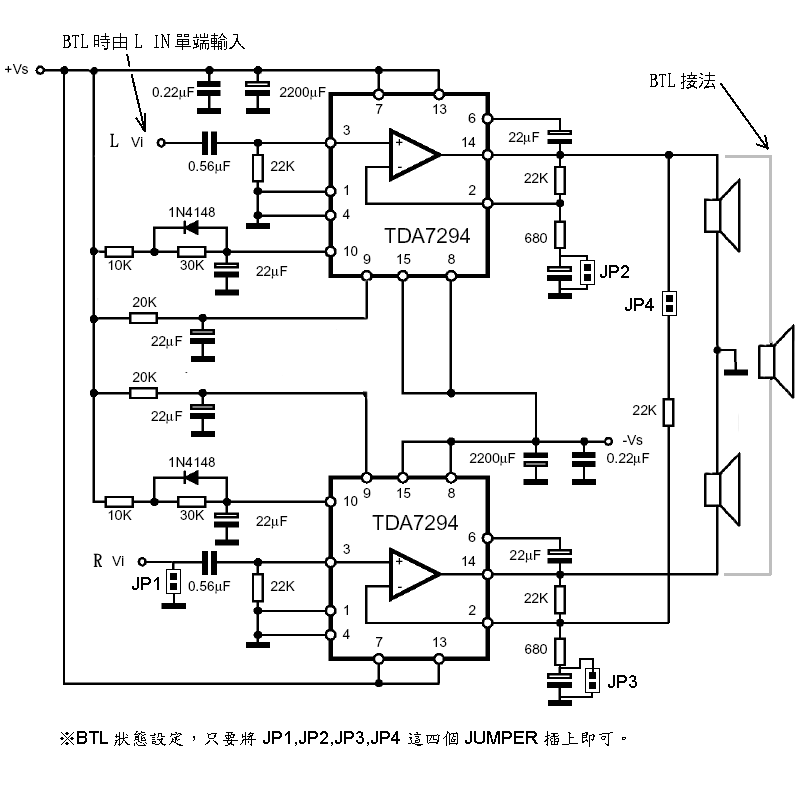

TDA7294是歐洲著名的SGS-THOMSON意法微電子公司於90年代推出的一款頗有新意的DMOS大功率的集成功放電路。它一掃以往線性集成功放和厚膜集成的生、冷、硬的音色，廣泛應用於HI-FI領域，ST所推出的TDA-7294，具有較寬範圍的工作電壓（VCC+VEE）=80V輸出功率更高達100W，輸出電流更達10A之譜，有著不錯的特性與音質表現﹗這個功率OP在連續大功率輸出時，仍能維持極低的總諧波失真率，周邊電路簡潔易懂，因此安裝簡單且成功率極高，讓DIY族輕易擁有一款具備專業素質的高功率後級。 TDA7294的價格堪稱低廉，但由於音質優異，因此廣泛的被Hi-End音響名廠採用，如美國Jeff Rowland及英國LINN，均以TDA7294為核心，推出單價高昂的商品，評價極高。 由於輸出電流高達10A，因此TDA7294也可以透過橋接技巧，將輸出功率輕易的橋接到250W以上﹗在它原始的DATA SHEET上就包含著標準及橋接方式的電路圖，就筆者看了一下，差異不大，為何不在原來的雙聲道板子上做些設計，讓他可以簡單的把左右兩聲道，快速的變成橋接(BTL)單聲道。 以下是TDA-7294的單聲道原始圖:  以下是其BTL的電路圖:  大家應可看出其差異不太，為了方便電路板LAYOUT我把其電路合併成下圖，但把靜音開關取消了。  多了四個Jumper，平常Jumper沒插上時，電路工作於雙聲道狀態，當你想要把它設定成BTL時，只要將這四個Jumper插上，電路馬上成為大功率輸出的BTL狀態。 在製作過程及實際聆聲的感上，有以下一些結論: 1. 當它處於正常的雙聲道時，輸出感覺力道不錯，但音感有點生硬，就好像LM3886沒加SERVO電路時的感覺，但音域真的算是不錯的品質了。 2. 當它處於BTL狀態時，突然一聽，有點驚訝，怎會比雙聲道分別輸出時好聽那麼多! 生硬的感覺不見了，音場覺得很寛廣，在沒有任何前級或緩沖級的情形下，竟然就有這麼好的音質，真的物超所值。 3. 當然這只是我個人的感覺，但至少可以使一般DIY初學者，快速入門發燒界。 4. 這個製作並未包含前級電路，但在板子上預留了一個經串聯電阻接至主電源的端子，以備日後想加上前級時，可由此端子取得前級供電。 以下是設計好的電路板LAYOUT零件配置圖:  注意事項： 1. 音量的接法有經驗的人應都沒問題，如果你有前級那就直接把前級的輸出接到後級的輸入，音量控制由前級負責，但在沒前級的情形下，我們自己要接個音量的雙連可變電阻如下圖: 可變電阻的中心接頭接至後級的輸入:  2. 變壓器我是使用次級為27V-0-27V ,6A的變壓器，你也可以使用次級為24~28-0-24~28 5A以上的變壓器。 3. BTL狀態時輸入端子R IN短路，所以從L IN單端輸入訊號，輸出則從原來兩個聲道的+輸出端接至喇叭的正負端。(如下圖)

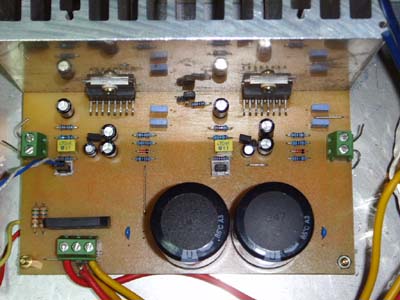

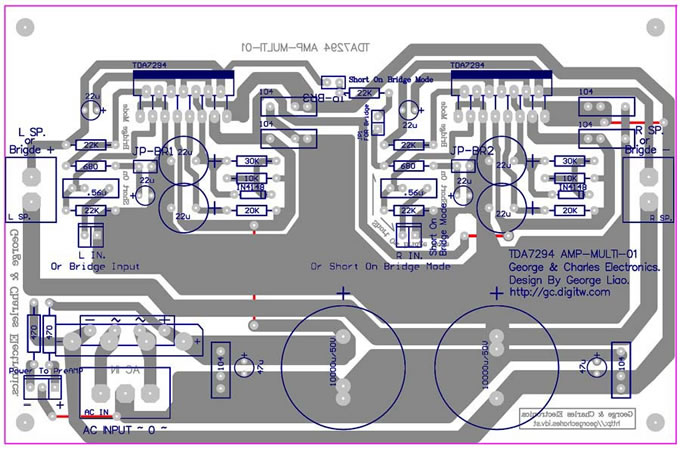

以下是幾張測試時的照片:   如果你下載的是PDF檔，下一頁你可以看到完整電路圖及電路板底片圖(新版LAYOUT)，列印時請注意設定輸出比例為100%(不要有任何縮放，曝光時注意正反面，也就是印出的透明片放在感光線路板時，板面上的文字看起來是正常的文字，不是反字。 PDF檔下載:KITs\TDA7294MULT-BTL\TDA7294MULT-BTL-ALL.pdf (责任编辑：admin) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
