怀旧。重做 QUAD405功放_haoDIY_音响电子电脑科技DIY小制作发明

近日在论坛二手区看到天津wangfan430 兄出套比较高阶的QUAD405套件。觉得用料比较合我的心意。马上就收下了。套件PCB用的是湖泊之战最早的版本，最接近原版的版本。
电阻：用了64个DALE 高精度1/2W 电阻，R23是DALE 2W, R35和R36原版是0.08欧电阻线，用hanmi 2w 0.08欧，560欧用IRC极品红色7W电阻。
无极电容：用的银云母，PHILIPS和西门子薄膜。电解用的西门子，RIFA, SANYO OS，ROE，UCC等，定制的进口红色漆包线的空心电感。
小管用的BC214 BC237和C556,推动用全新MJE15031功率管用全新正品ON的2N3773运放用的是金封金脚LM301AH
以前做过405，。音质很不错的。料没这个好，不知这个做出来声音怎样，马上动手做角铝。

这是原来做的405


这是wangfan430兄出给我的板子。很漂亮



花了一下午搞的两个角铝


装上电容了


560欧用IRC极品红色7W电阻

慢慢来，今天准备把大管装上

今天准备把大管装上

现在中点是3.9MV，

板子全做好了，就差机箱了，打算这样布局



准备用这个机箱.今晚可以装起来了

完工了



#p#分页标题#e#

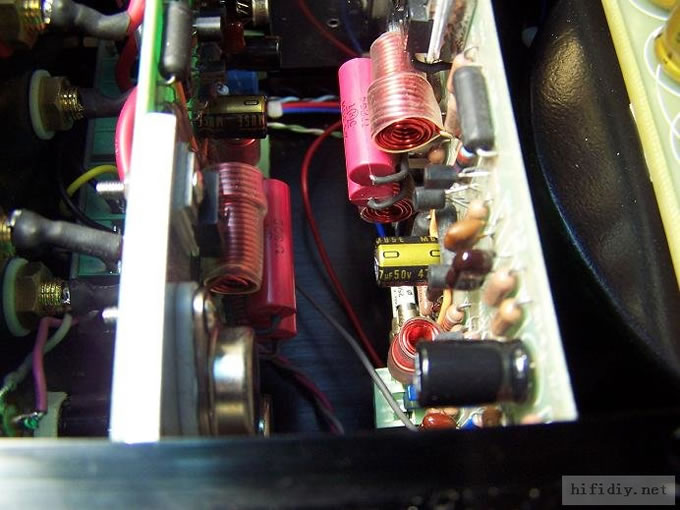

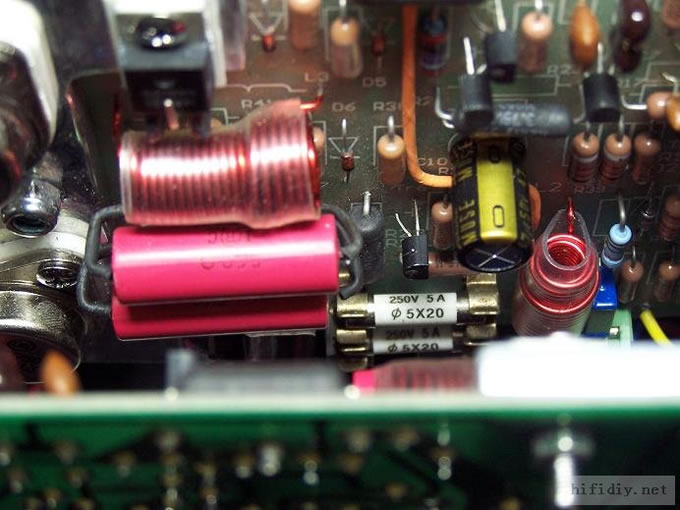

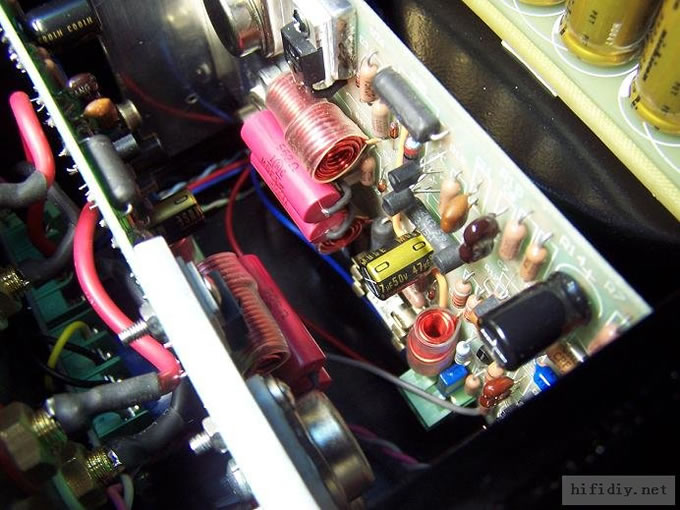

原装机器:
