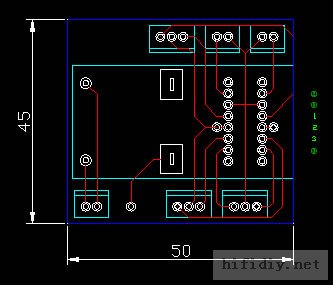

主电位器板

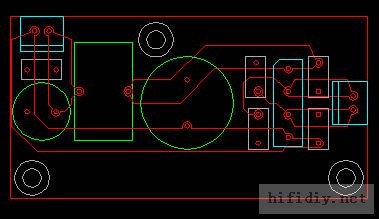

1543电源

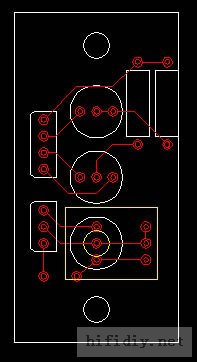

面板指示及遥控接收板
整机

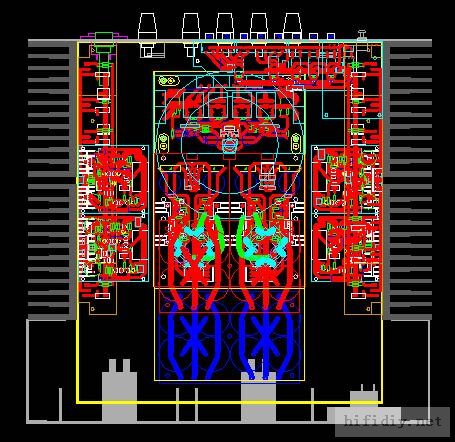

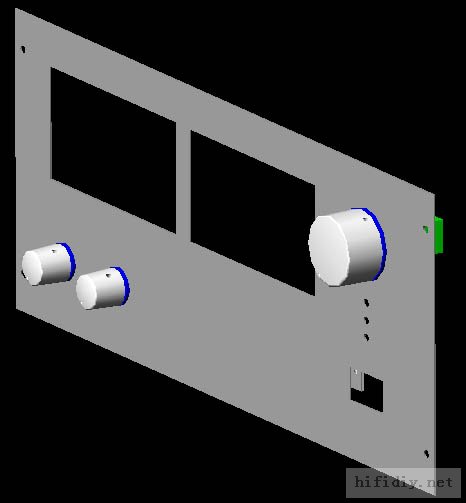

面板模型

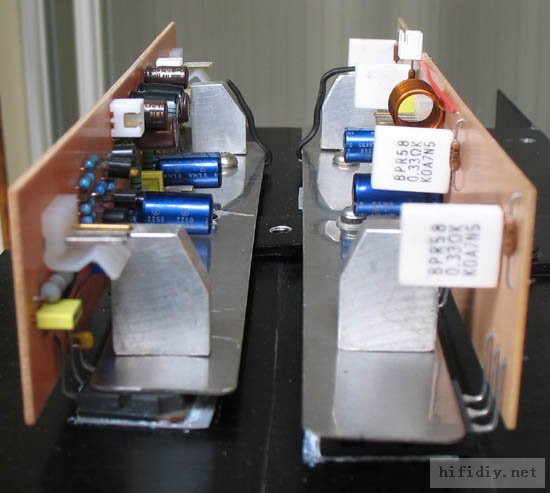

推挽级安装模型
三、电路板制作电路板制作过程： 1、准备：将图纸一比一打印出来，裁好电路板，准备百洁布，封口胶带、白乳胶，小号工具刀，直尺，强有力的镊子，圆规（孔定位用），油性记号笔 2、贴膜：将电路板用百洁布清洗干净（以前我用过橡皮、砂纸，最后才发现这个东东好使！），将封口胶带平整地贴在铜箔面，小心不要有气泡，如果封口胶带不够宽，可重叠一张，不过后续工作就要困难些。小帖士：如果有气泡或有重叠帖胶带，可贴好后放一到两天，气泡和接缝处的气泡会自行跑掉的！（怕被刀杀？？） 3、贴电路：将一比一的电路图用白乳胶小心粘在贴膜上，当然也可以用其它胶水，只是我试过很多胶水后发现白乳胶比较好擀平整。 4、打定位孔：用圆规针尖在需钻孔处钉个小眼，方便以后钻孔，这一步也可放到后面进行，但不能省略，不然钻孔就难了。 5、刻板：最关键的一步，用直尺配合工具刀沿边线刻就是了，没什么决窍，只有多刻才能生巧。 6、撕去要腐蚀的部份：用强有力的镊子，就是扒手用的那种才好操作。可用油性记号笔在空白处写上日期、名字。 7、泡澡：用三氯化铁泡个澡板子就算完成一大半了！用过的三氯化铁可放进2.5L可乐瓶中，下次还可使用。 8、钻孔：用自制小电钻沿着之前打的定位孔钻就行了，不再多讲。 9、清洗：再用百洁布用水冲着洗刷一次就算完工了！ 我的创新： 1、小管热耦合：请见图 2、金针插件：是用的废硬盘啦、软驱啦的金针换下市售插件普通针，不错吧？一学就会的哟！

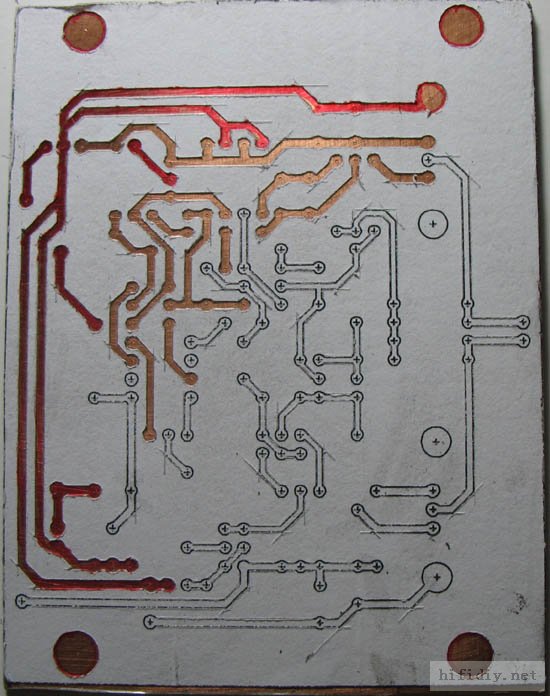

刻了一半
漂亮吧？

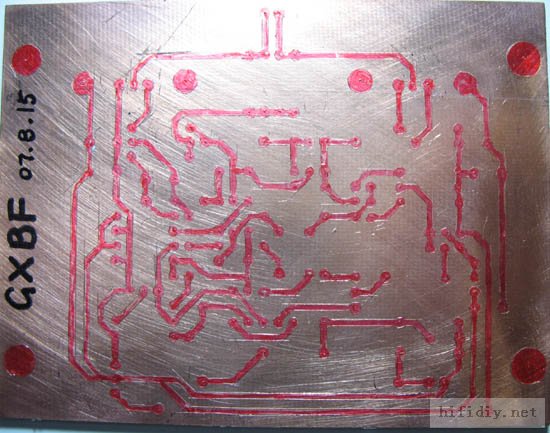

写日期

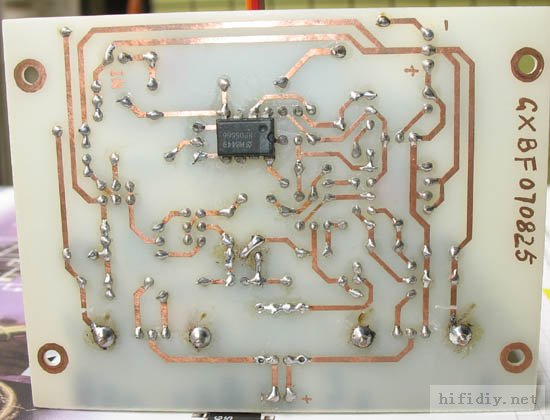

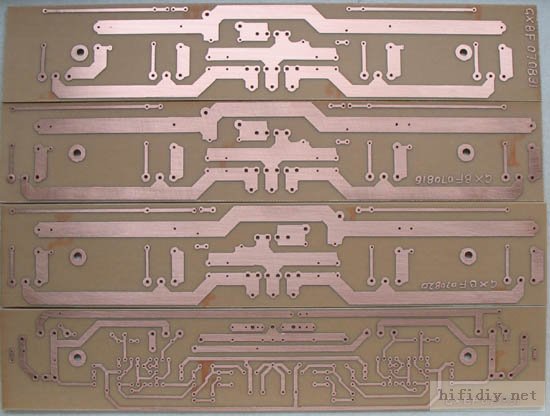

三氯化铁之后
推挽、环绕

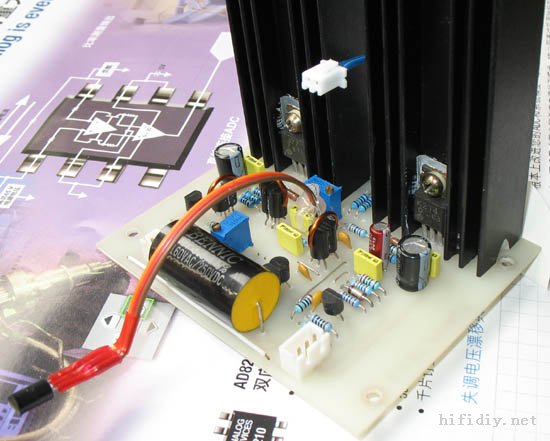

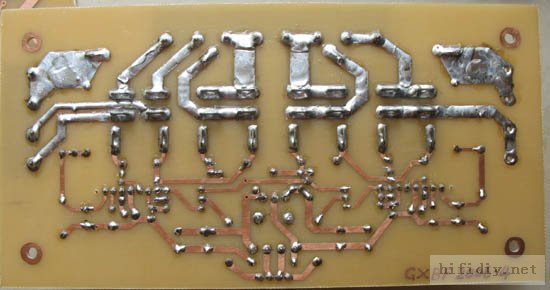

推挽级
差分级、推动级

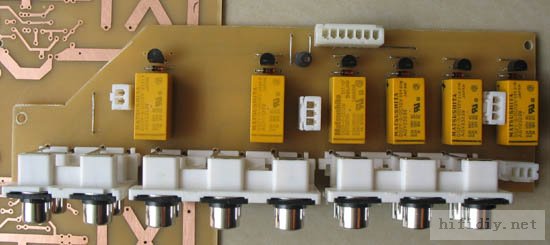

输入

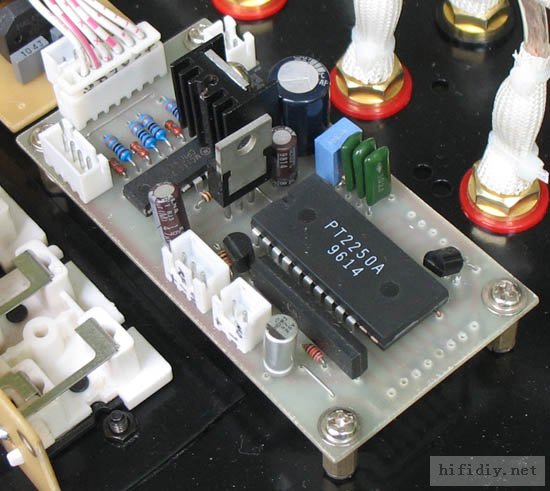

控制

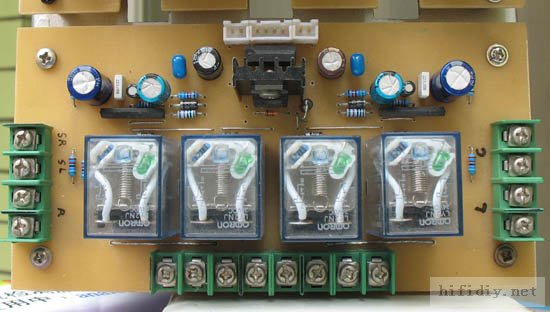

保护
保护2

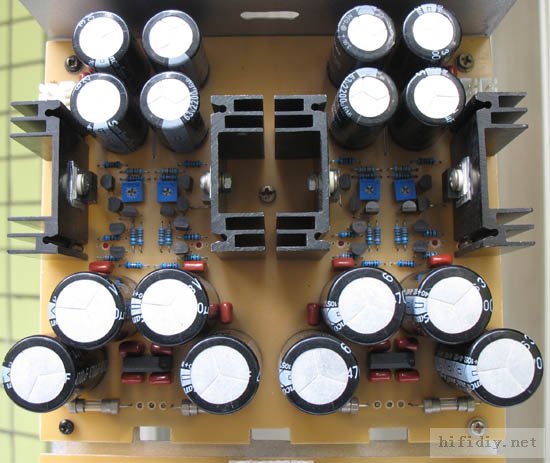

电源

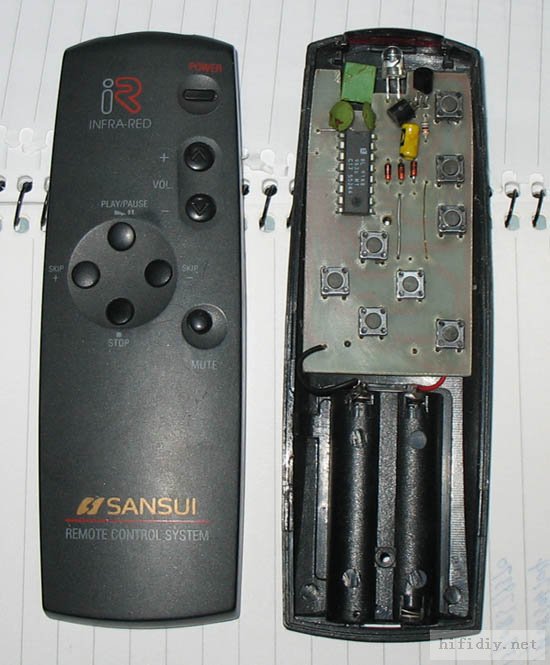

遥控器
|
