LM3886TF

这可能最本次DIY大赛的最后一个作品了,呵呵,希望能赶得上.

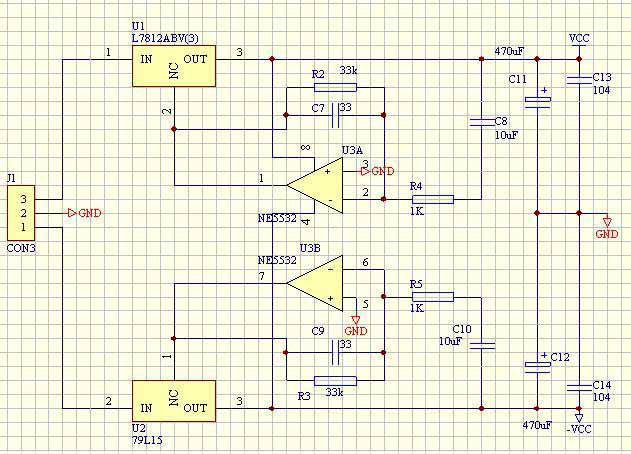

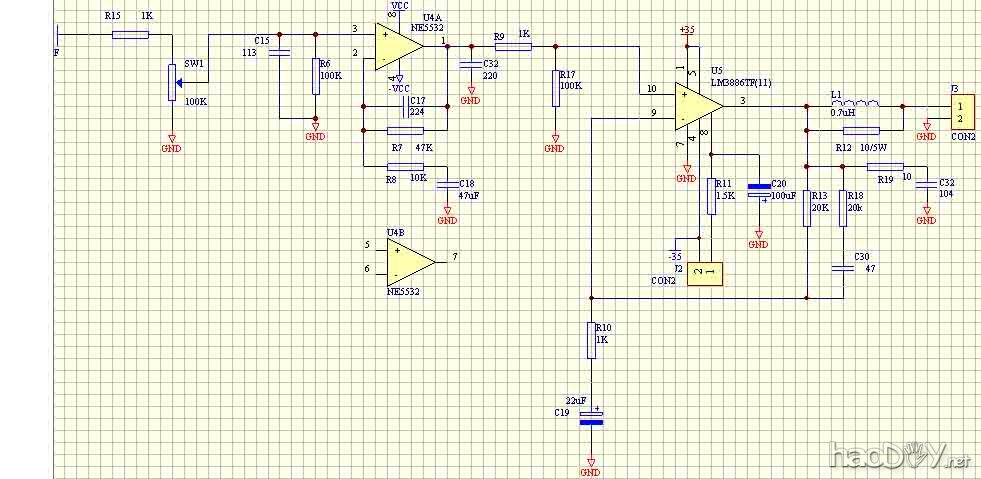

做这部机器的想法是从看到了惠威的T200A有源多媒体音箱,看来它的内部电路用的就是LM3886,所以我就想到要做一套LM3886的分体多媒体音箱,并且与T200A相同价格,并要超过它.(有可能有点狂妄了),因此电源电压没有取得很高,怕到时不小心开大了烧了喇叭,3886供电是+/-28V,电路为标准电路,做了一点修改,前级用的是NE5532,正好有两片读书时买下的大S的,现派上用场了,另外前级电源稳压部分是独立的,用了伺服稳压.3886的滤波电容用了4个台湾产的JAMICON10000uF/50V,前级用了6只4700/25V的.先来看一下原始的设计图纸吧

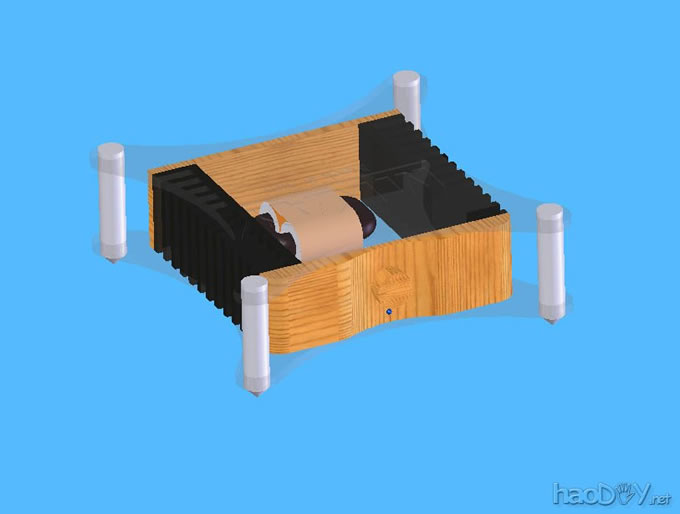

这是最初的效果图

这是我正在准备当中的音箱效果图

最后一个参赛LM3886TF功放

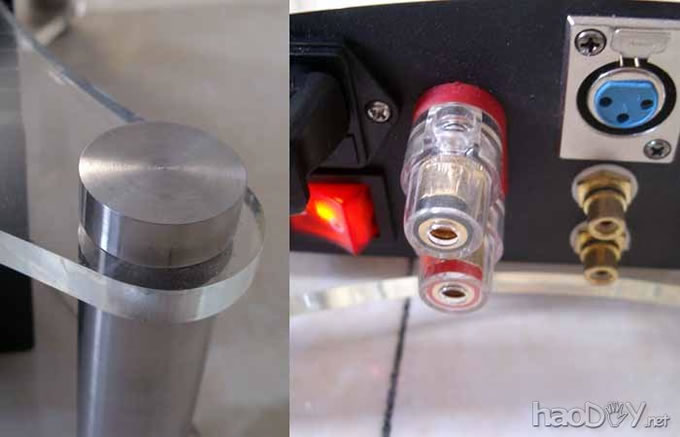

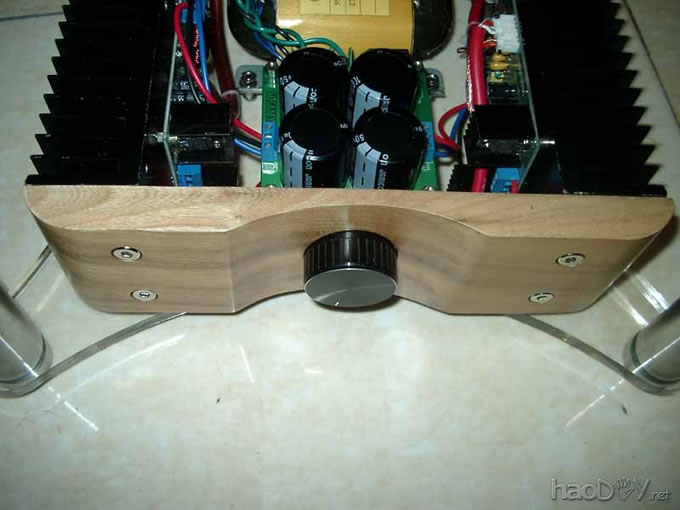

接下来是各部分的特写

还有

最后一张

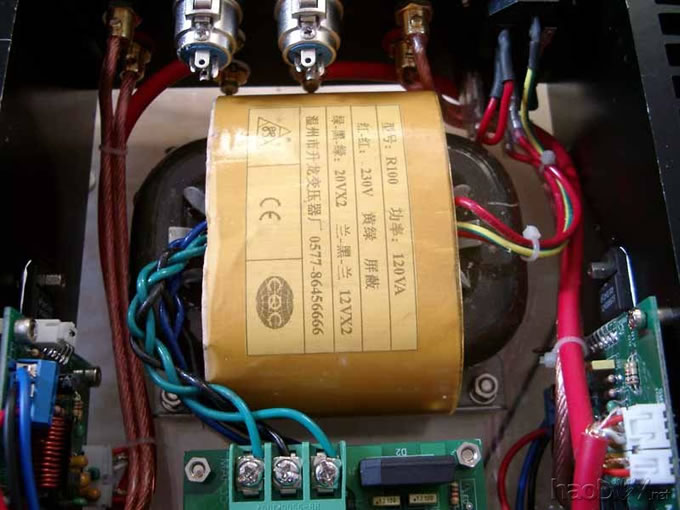

由于线路用的是标准型,并且也是非常成熟的线路,所以线路原理在此不多解释了各部件加工上下两块有机玻璃是出了图纸后让街上做招牌的给刻的. 四个不锈钢柱是请朋友给帮忙车的,费了不少钱. 后面板是让我们单位的供应商按我图纸打的样,当时多打了几片,现还留着. 前面板现是先用密度板简单做的,我为它准备了两板面板,一块是像上面效果图中那样原木的,另一块是5mm厚铝板,现这两块都在做表面处理. 线路板也是让供应商给打的样,让他花了不少米. 散热器是在电子市场买的,回来自已打孔,由于攻丝不熟,在上面打了好几次才搞定,后问了才知道在铝材上攻丝要加酒精或煤油才行,否则很难攻出丝来. 用料由于用于电脑的放音,并且我的声卡也不是很好,并且音箱也DIY,包括高低音单元,所以用料就选得比较普通,也由于整套投入费用较大,也只能慢慢来,等米足了再换零件,不过目前的声音表现已达到我预期想要的,够了 R变是订做的,温州升龙的,120W,花了100米,但不好,亏了,有牛叫声,气人啊,另外由于没有加屏蔽,离输入端太近,大音量时喇叭有点牛叫,我准备用0.5mm厚的铜皮给它包上一层,再给它灌点环氧树脂进去,应该能解决吧. 音量电位器是折机的普通带等响的,一般般,不过在PCB上已给ALPS的27型留好脚位了. 散热器是够大了,230*45*80,均热片10mm厚,是过大,原担心发热会对有机玻璃有影响,没想到3886的热量这么低,有点过大,弄点里面空太小,像现在这样挤了. 内部的音频信号线和功率输出线用的是华敏线, 调试调试时出了点问题,烧了一片伺服运放,后检查线路才发现原理图上出了问题,我把运放的4脚和8脚电源对调了,晕啊,幸亏是片4558,后来又发现前级电源电压不对称,呵呵,负端伺服的反馈输入端错了,搞在了运放的正端,太粗心了.没法了,只能在PCB上又割又跳的才搞定.试音过程很顺利,就是开始在PCB上给静音功能预留的开关位置没有给短上,弄了好长时间没有声音,看了3886的PDF说明才发现这里要有电流才会工作. 基本叙述完毕.等待裁判发落了.[

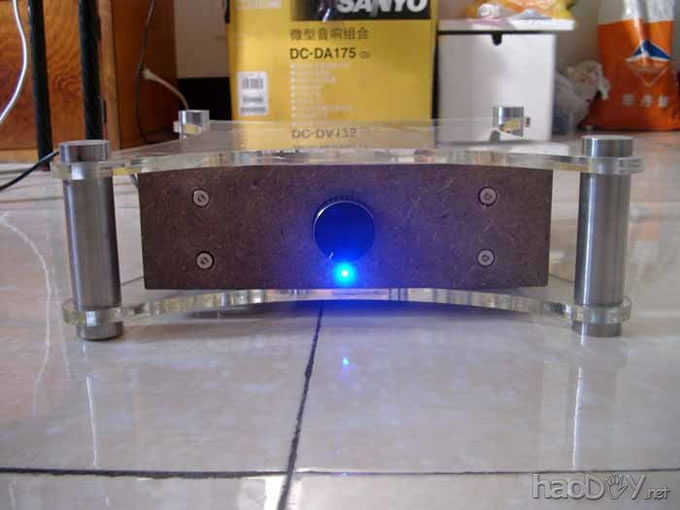

换上面板后
