平时都用集成电路DIY一些功放玩玩,
今天突发奇想,就用最原始的三极管放大电路做个功放试试看
如是便随手画了最基本的三极管放大电路,再根据自己想要的结果,一一计算出各个电阻的值
我想的是用USB供电,所以设计的是5V电源电压,三极管选用的是S8050和老型号的塑封3DD15D
S8050做初级放大,设计电流是50mA

开始实验,先展示一下作案工具,哈


因为不确定理论与实际的电路参数会有多大差别,所以先简单的试一下,先把初级装起来测试

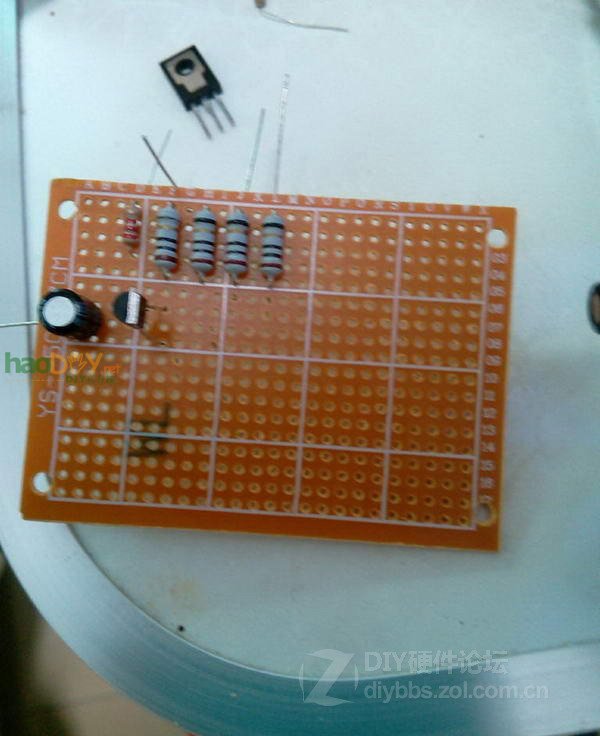

开始排元件.

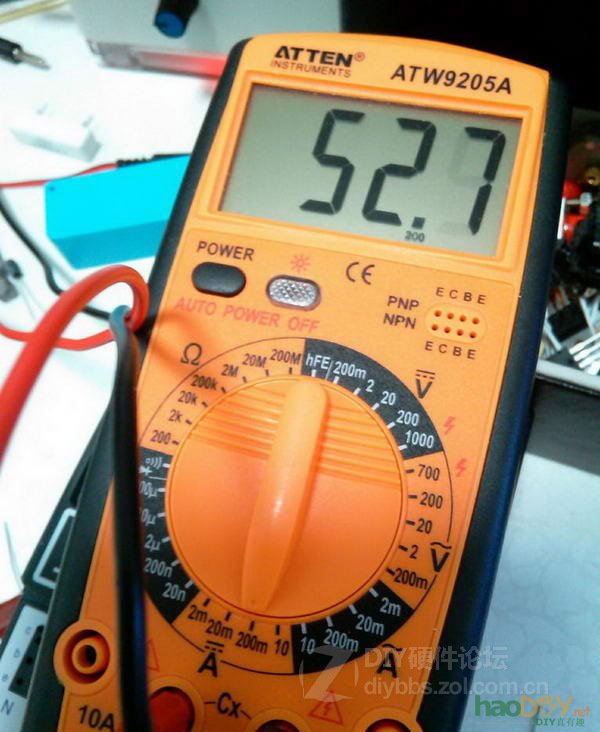

初级排好的照片没拍,不管了,初级全部元件装好后,通电测试,测得电流是53mA左右,和设计的基本差别不大,哈哈

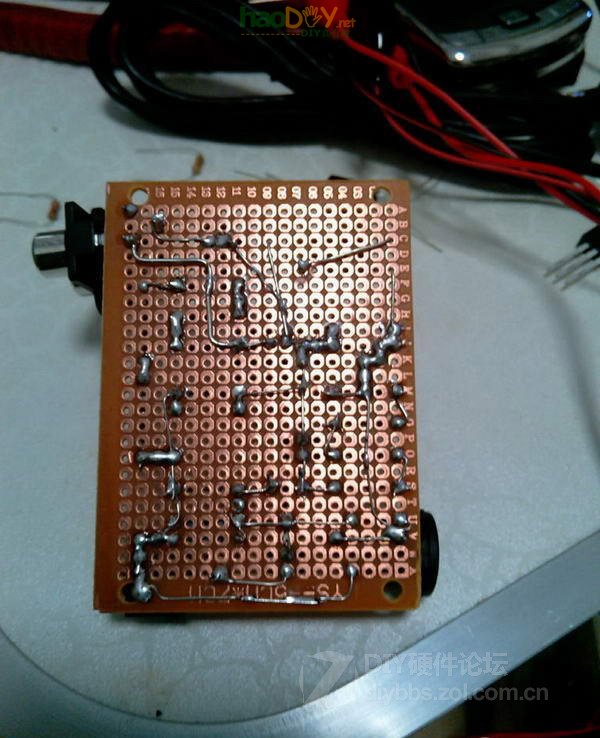

好,这样就有信心了,再把次级装起来



次级放大用的3DD15D,设计电流原本是1A,测试后发现发热太严重了,懒得再去考虑散热问题,所以把参数调整了一下,最后调整到了0.57A左右

接个MP3听听看,哈哈

声音感觉还行,哈哈
此电路经不起推敲,纯粹只是试验一下用最基本的放大电路做个功放玩玩,电路非常简单 (责任编辑：admin)
