DIY变压器之-E牛 大家都是电子爱好者，刚入门的时候应该都喜欢玩功放吧，玩功放就得找一个足功率又跟心的变压器，X宝淘的话，还买不到自己想要的，所以自己动手丰衣足食，话不多说，开始DIY

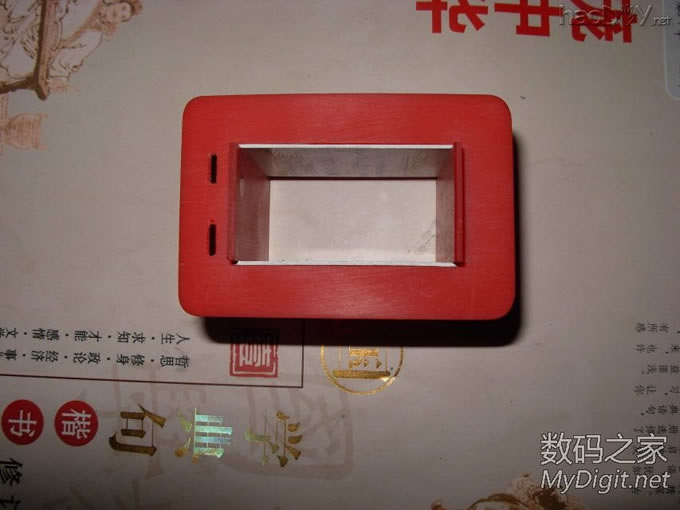

首先介绍这个变压器骨架，外框是用塑料打磨出来的，纯手工厚度大概有1.6
设计好骨架的形态，打磨好之后用502粘好
左边的那两个孔是用来安装交流220V输入的
看看侧面的电话卡。。。有没有穷屌丝的感觉

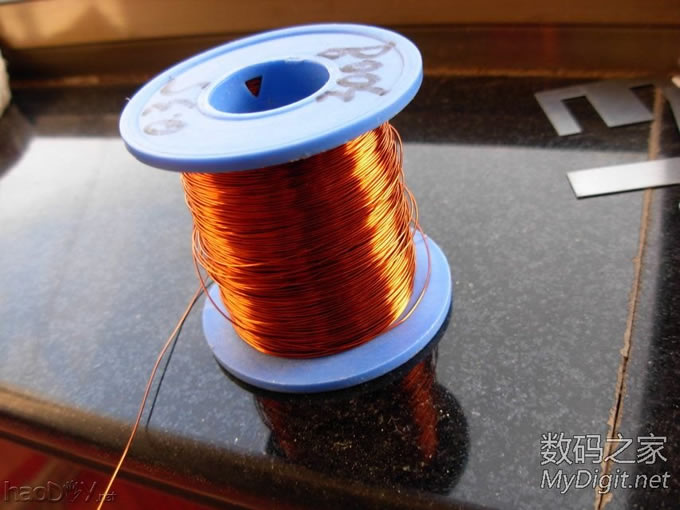

这是X宝淘来的漆包线，左边的是用来做初级线圈，右边粗的用来做次级线圈
初级直径0.35，话说好贵的，300g 次级直径0.85 300g
没有绕线工具，自己搞一下，铁丝做个架子，中间找个木头，开绕了。。。。哈哈哈
古老的方法，还是手动摇杆，呵呵，有条件的土豪可以用那种绕线机
这边把线放在锤子上了，确实找不到什么更合适的工具
我绕，我饶，死劲绕，唉。。。。漫长的时间过去

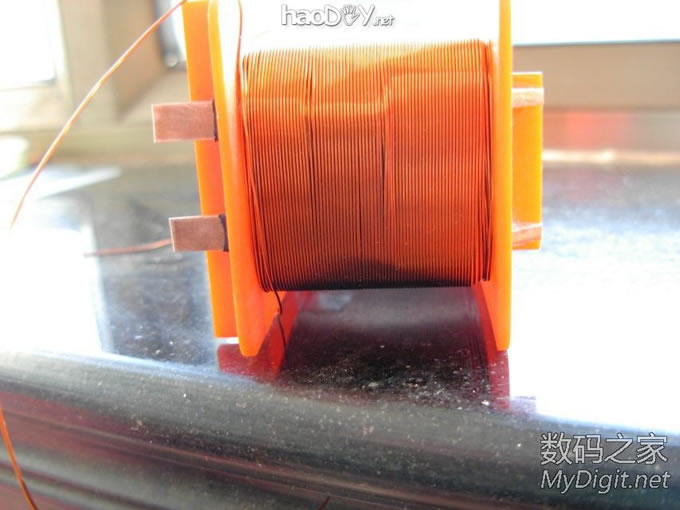

初级大概绕成这样子，大家不要见笑
侧面来一张，接线柱找可两条紫铜片，挺厚的，刚好用上
后面，咋样，还算整齐吧。。。继续绕，外面绕次级，没拍照片，就不上了
线圈绕好，把硅钢片装上去，再焊上电源线。。。。。。此处省略好几个字

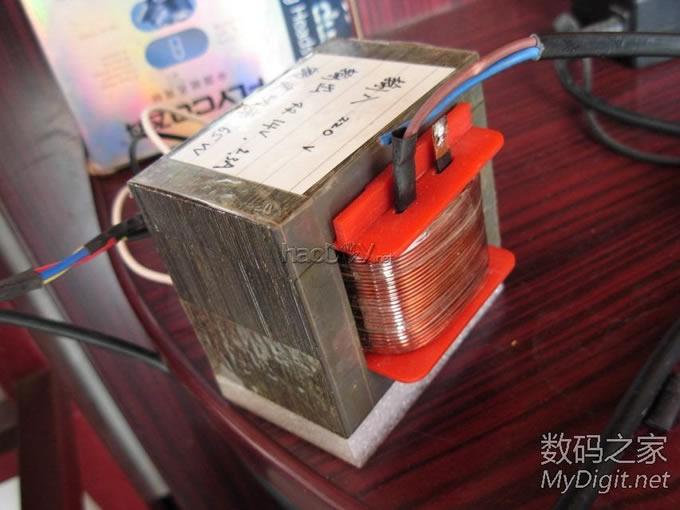

大功告成，虽然样子有点挫。。。。大家将就着看吧 变压器实测功率65W，双14.5V。。。 欢迎大家观赏，喜欢的多赏M，，我要换22N1 楼下还有几张   效果很好，就是太费时间了，喜欢的朋友多多拍砖。。。 (责任编辑：admin) |
