电脑CPU风扇工作噪音大，尤其是开机时，嗖嗖的像刮台风。。。滴了润滑油稍微好点。但还是不能忍受那点噪音 。也有可能是我耳朵接受灵敏度高 。。。正文开始。。。

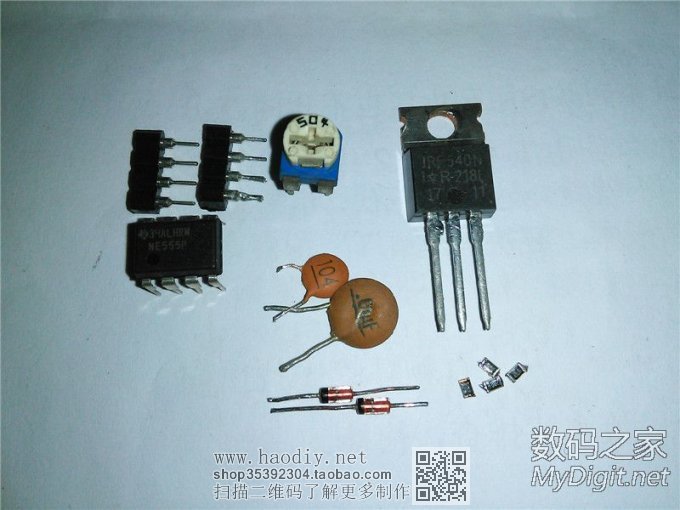

全部元件列队集合，洞洞板和470uf电解后面加。

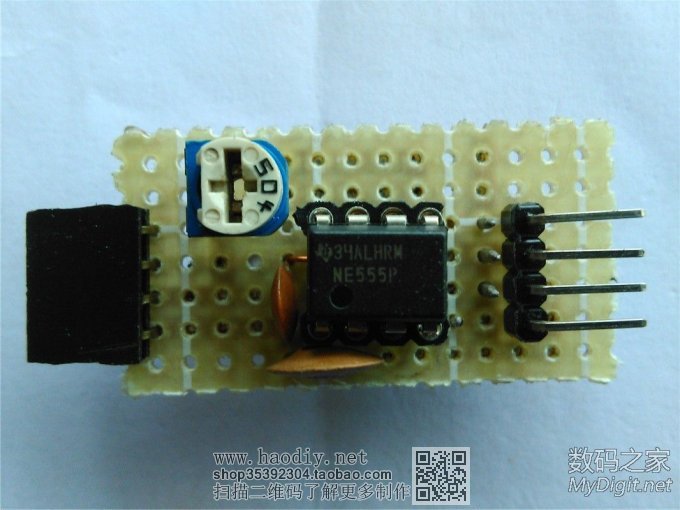

制作好的成品。制作过程介绍。。。唉，不是大领导，也不是大老板，SO。。。没有秘书帮拍照，此处省略@#%^%^....

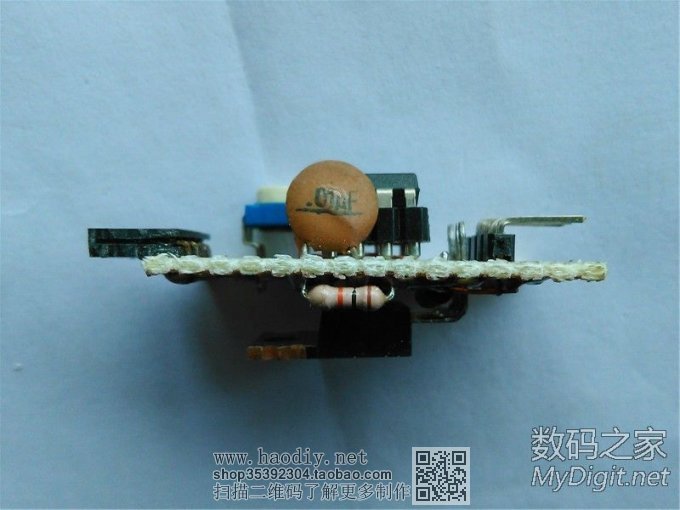

PWM侧脸。。。

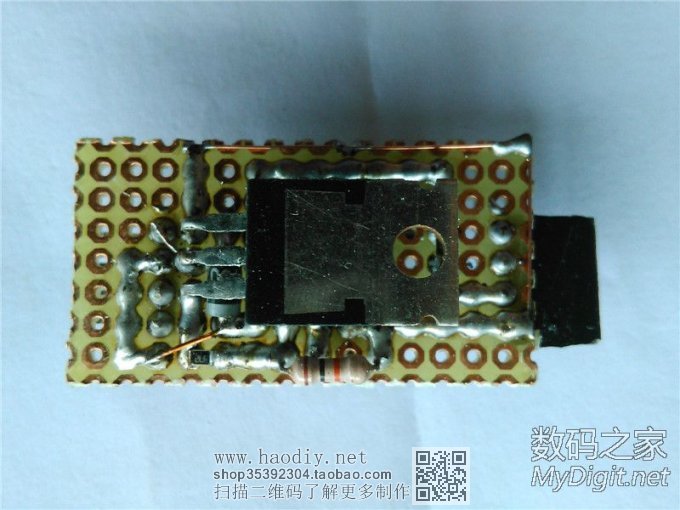

PWM后背

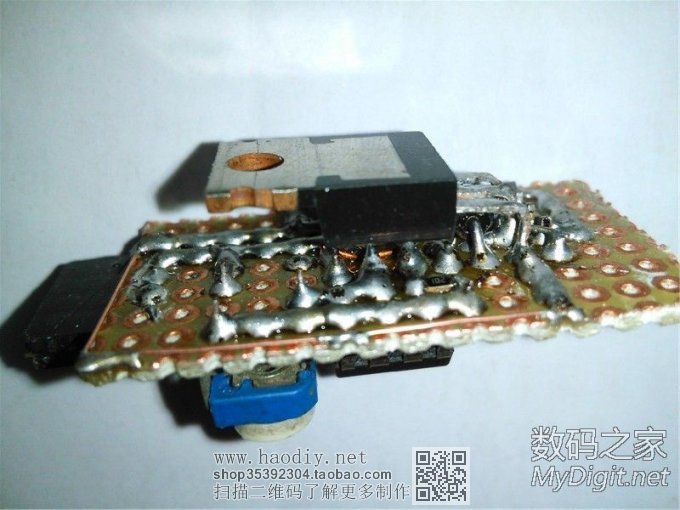

PWM后侧脸
同上

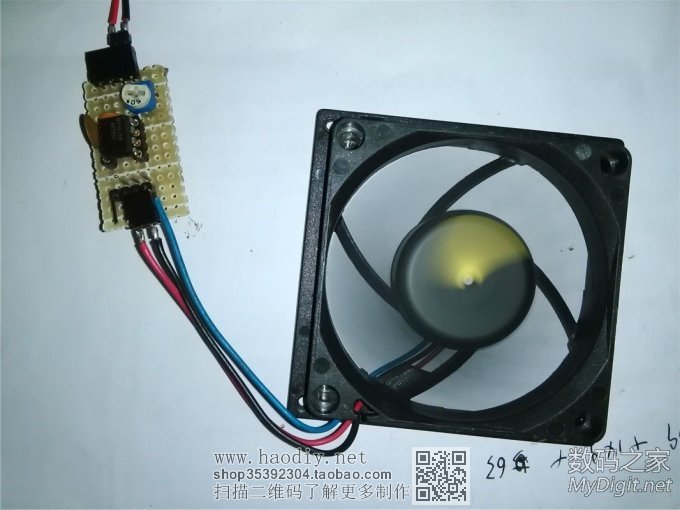

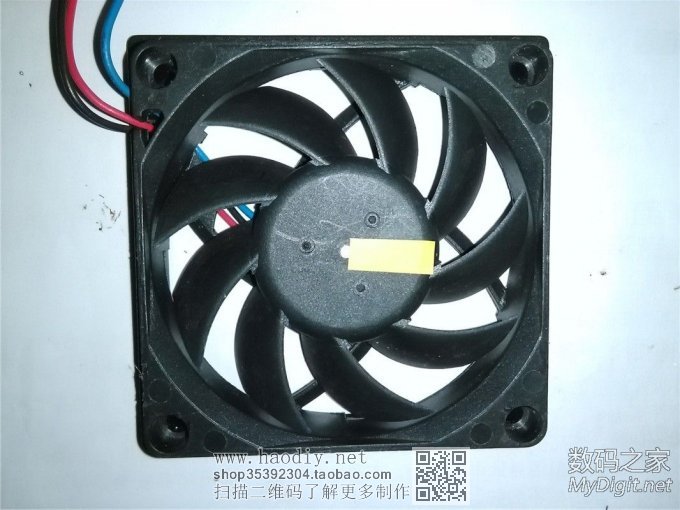

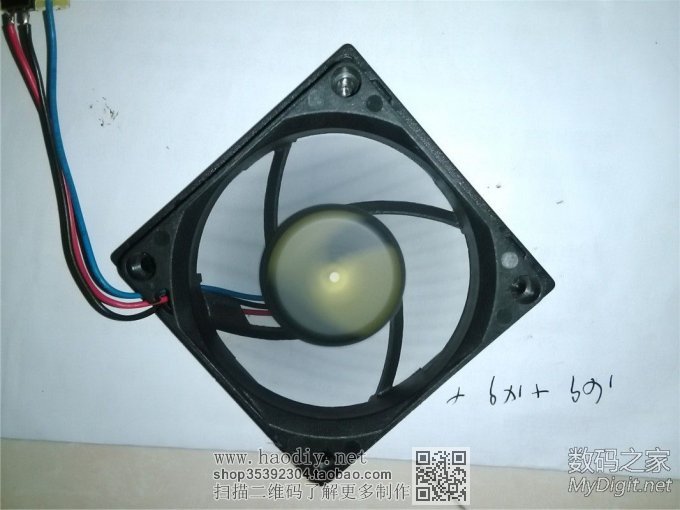

接风扇测试：最小状态，停止运行，但可以听到一点点高频声音，不知怎么形容。。。
接风扇测试：电位器开始拧一点点，照片没能看出效果，实际转速很低。

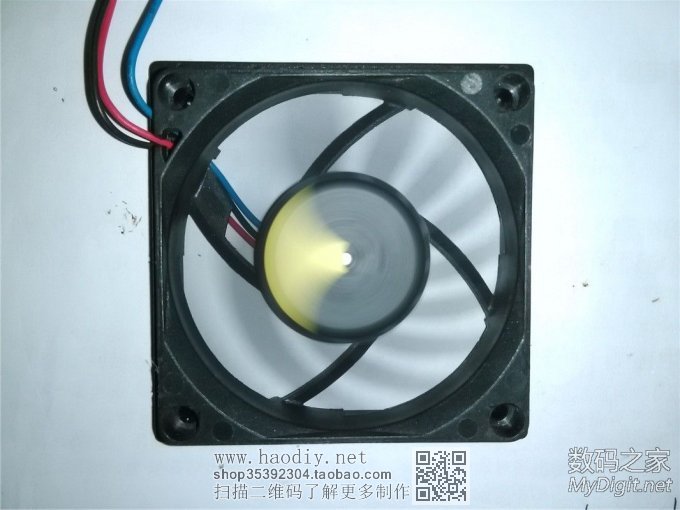

接风扇测试：电位器大概拧中间，转速快多了。
接风扇测试：电位器拧到低，全速旋转。

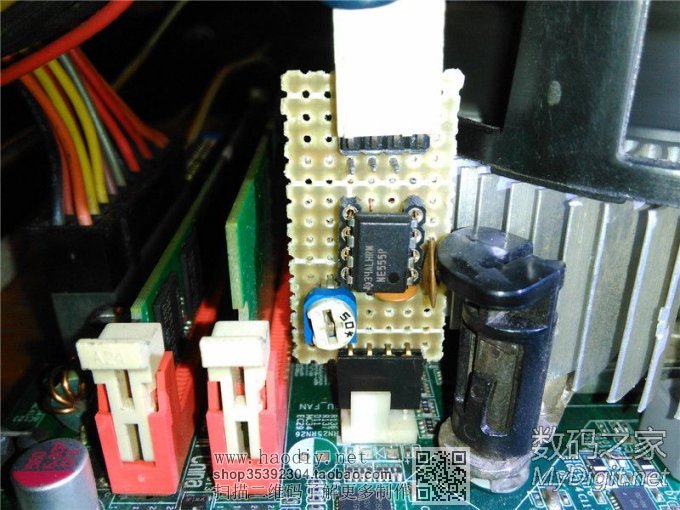

实战，PWM板一头----接主板4线CPU风扇接口----一头接CPU风扇。没有破坏原接口。

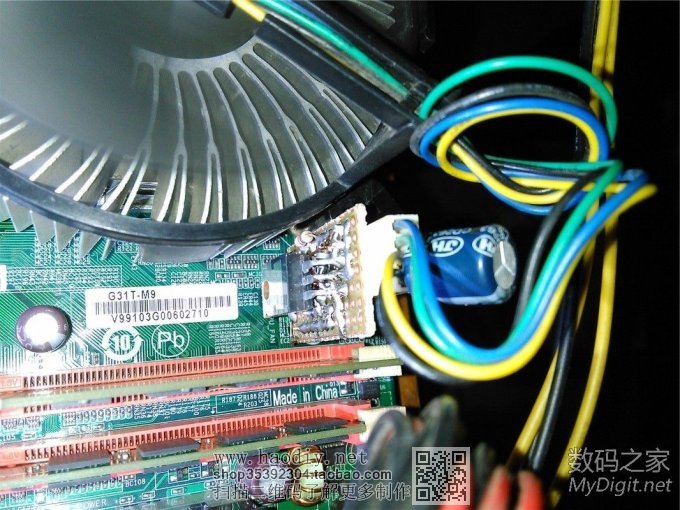

另一角度。。。

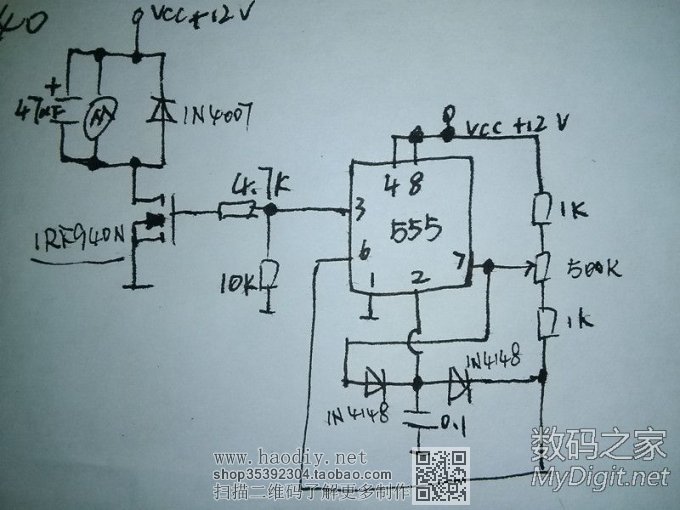

PWM原理图。我后加了一颗470uf电解，并在风扇正负极上，这是为了消除PWM低速调节时产生的高频噪音。试了下，有些风扇也不会产生此噪音，不知何解？此图也是来自网上，多谢原作者  CPU风扇经过这样改进后，风扇噪音几乎不可闻，CPU温度29，这也得意于天气  唉。。。还是负分，大伙多少赏点M  (责任编辑：admin) |
