对市场上的平凡手电不屑一顾?对昂贵军用LED手电窥觑已久?给你一个亲手打造钢筒LED手电的机遇，形状尽可随心，机能不输军品!

　　制作时刻:1-2小时

　　制作难度:★★☆☆☆

　　GEEK指数:★☆☆☆☆

　　手电筒这种家用电器想必各人都不生疏了，不表面临是市场上形状类似，品种单一的产物，你是不是认为该做点什么呢?是的，来看看这个手电筒“小直”吧，绝对是“只此一件”的哦!作为一只DIY党，你懂的~

　　1 器材和原料

　　● 电烙铁

　　● 手磨

　　● 美工刀

　　○ 350欧姆电阻1个

　　○ IN4007发光二极管1个

　　○ 硅橡胶和导热固化胶

　　○ AB胶

　　○ 1WLED1个

　　○ 15度聚光透镜1个

　　○ 18650锂电池(要带充电掩护板的)1个

　　○ AMC7135稳流芯片1个

　　○ 内径21mm的不锈钢管一支

　　○ 开关1个

　　○ 热缩管

　　○ 导线

　　2 事变道理

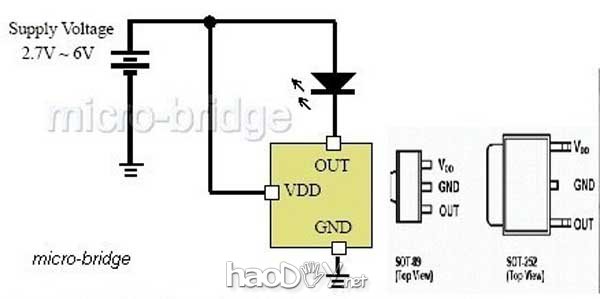

　　● 7135IC的厂家提供的电路

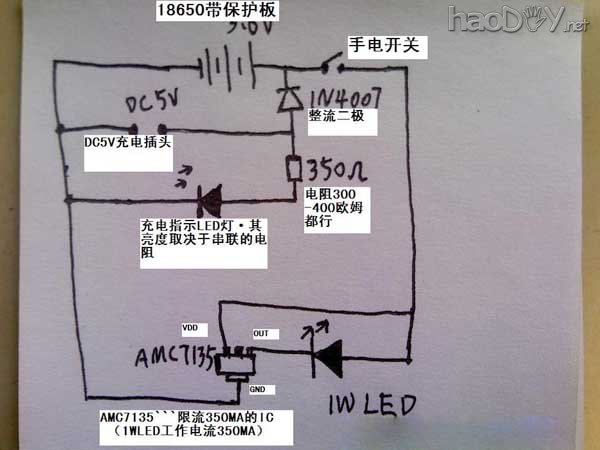

　　● 电路图

　　3 焊接稳流芯片和LED

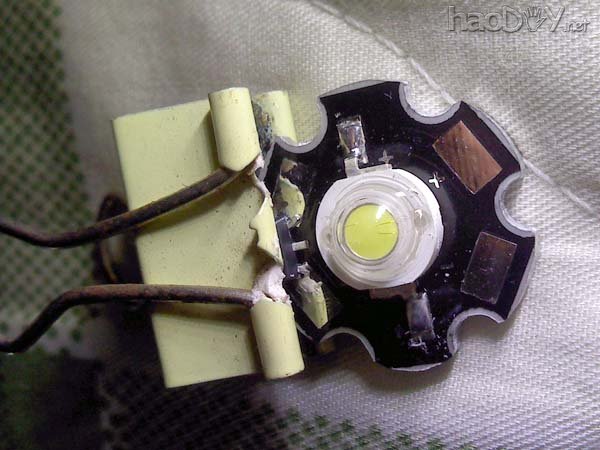

　　● 将7135IC平放在LED的PCB面，用书夹子夹住然后焊接

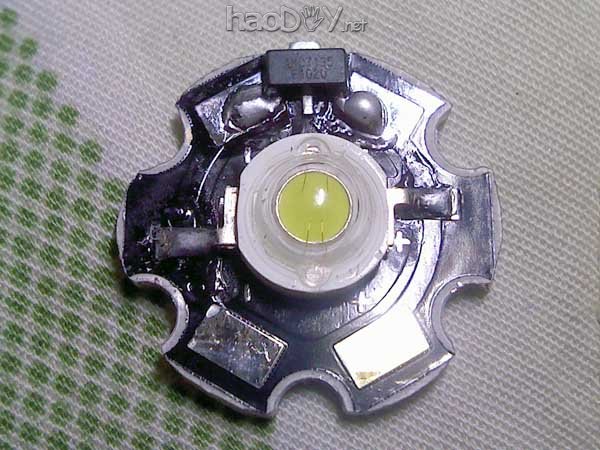

　　● 焊接好的样子

　　4 接线

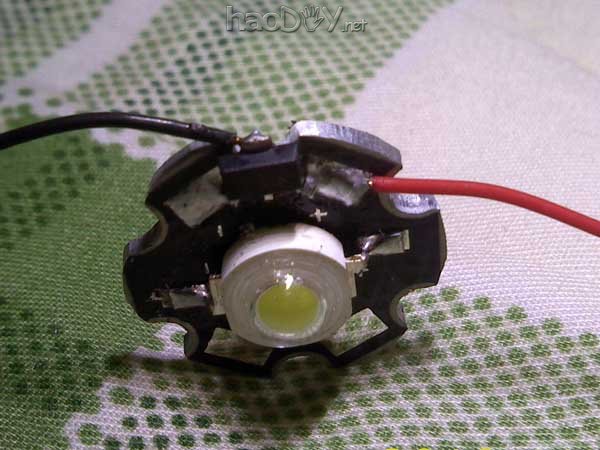

　　● 凭证电路图的声名，红线接LED正极，黑线接7135IC的GND脚

　　5 加工聚光透镜

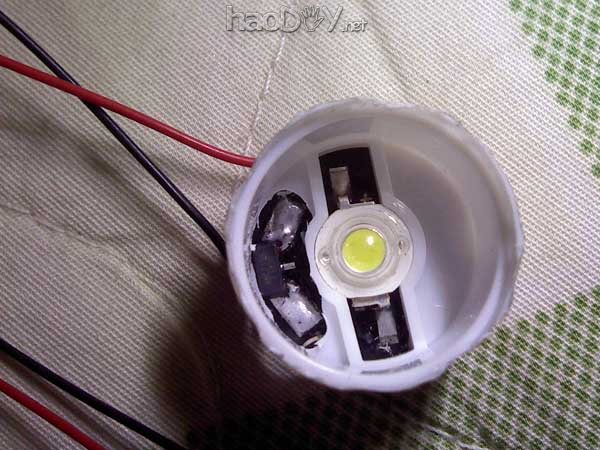

　　● 装好LED

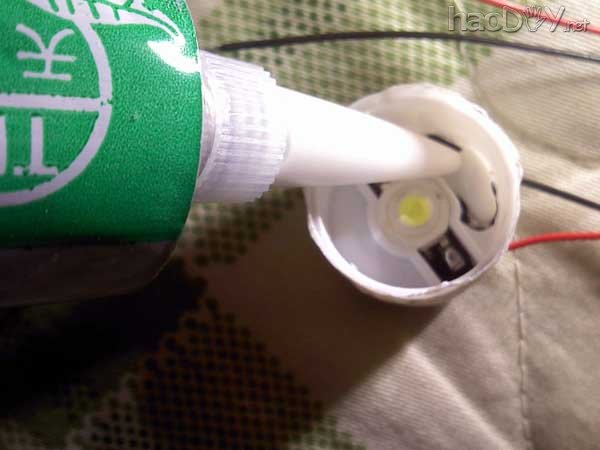

　　● 涂上硅橡胶进步防水防尘机能

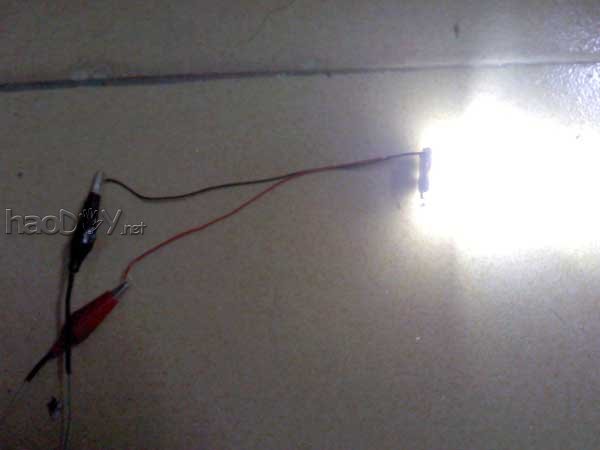

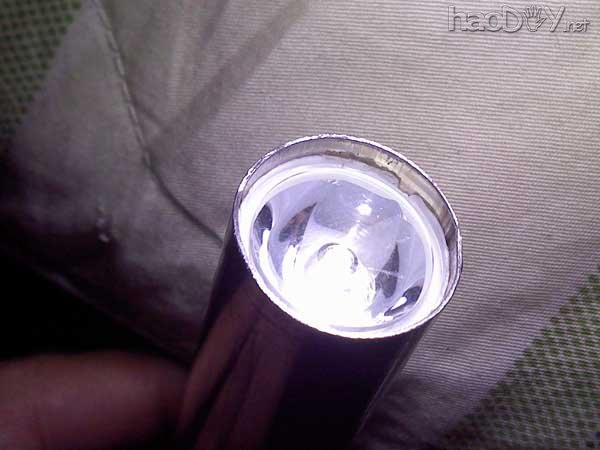

　　● 装好透镜点亮测试，不错，亮了

　　● 将透镜装进不锈钢管

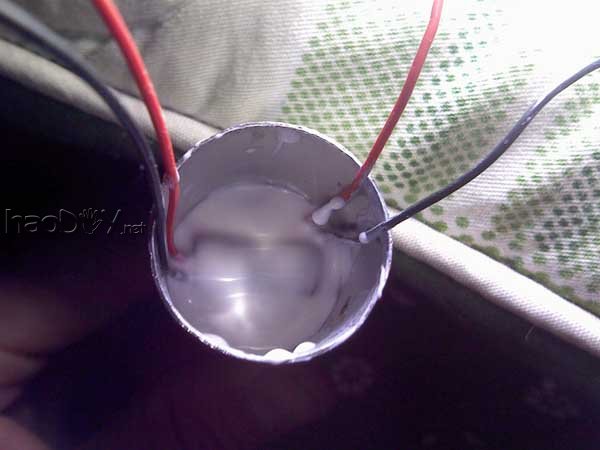

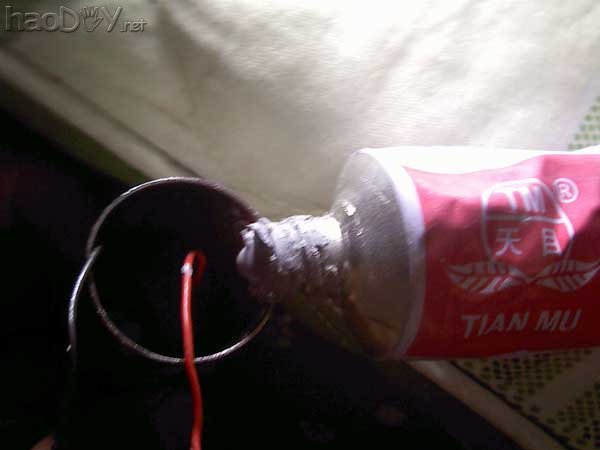

　　● 从尾部扯出电线，倒进导热固化硅胶以便把LED的热量传到不锈钢管

　　6 安装蓄电池

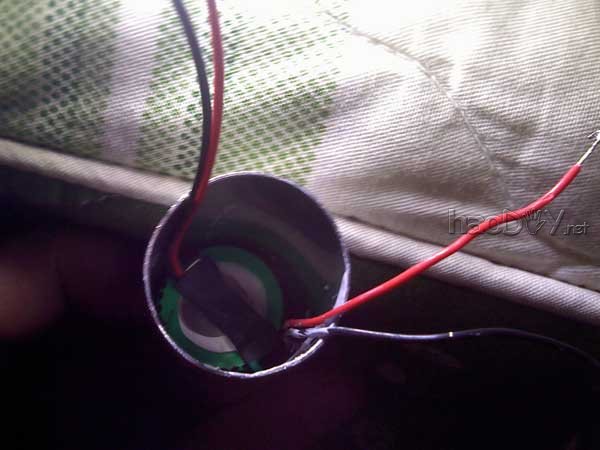

　　● 装上电池，在电池负极接出两根导线

　　● 倒点硅橡胶进去把电池和不锈钢管之间的空间填满

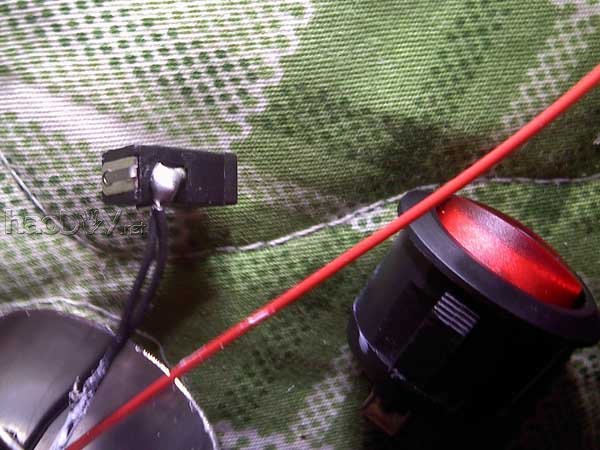

　　● 把2条负极线接在充电插座的负极

　　● 充电插座的正极焊上二极管，然后套上热紧缩管绝缘。电池正极线接在二极管的输出端，另一条线接充电插座正极线

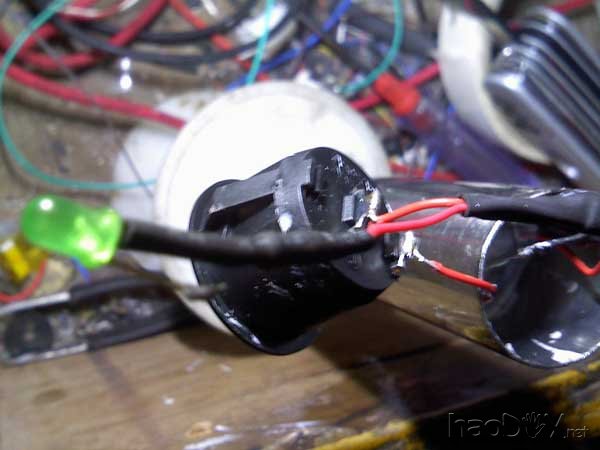

　　● 在充电插座的正极输出线接上一颗350欧姆的电阻，套上热缩管，把LED用胶水贴在开关的指示灯孔(开关内部是带指示灯的，把开关原本的指示灯拆掉，把这个装上去就可。充电时辰透过开关的半透明赤色外壳可以看到这颗LED的亮光)

　　这种开关自带指示灯，它的成果是打开开关这个灯就会亮，可是我们作为一只手电筒是不必要的，以是就把另一个回路上的充电指示灯接到原本开关带灯的位置上了。

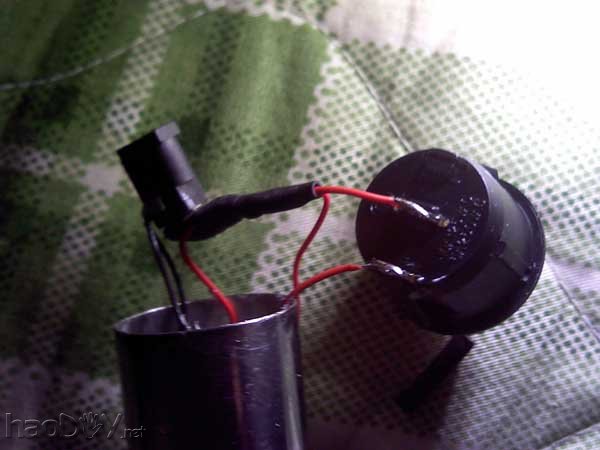

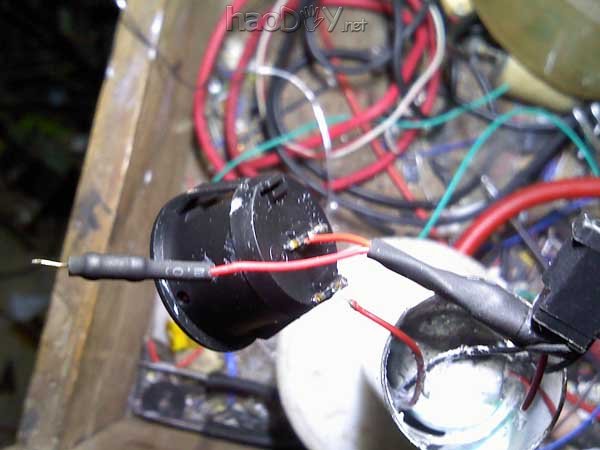

　　● 1Wled的正极线接上开关的任意一头，另一头接的是电池的正极线

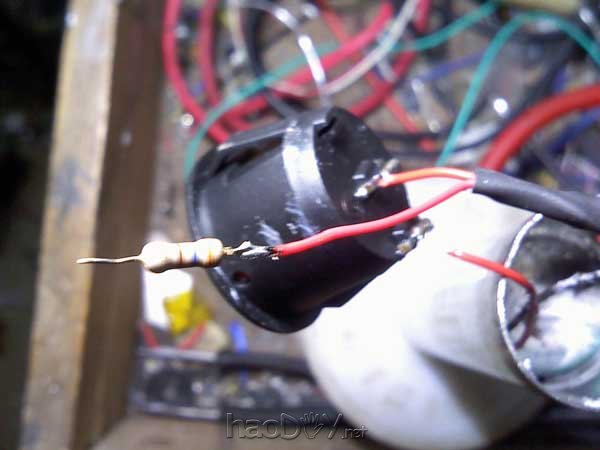

　　● 电阻的另一脚接上LED指示灯的正极，套好热缩管。此刻所有线都接好了，把充电插座伸出之前打好的充电孔用AB胶牢靠。最后就是在开关上涂上AB胶，按进不锈钢管守候胶水固化。

　　7 测试

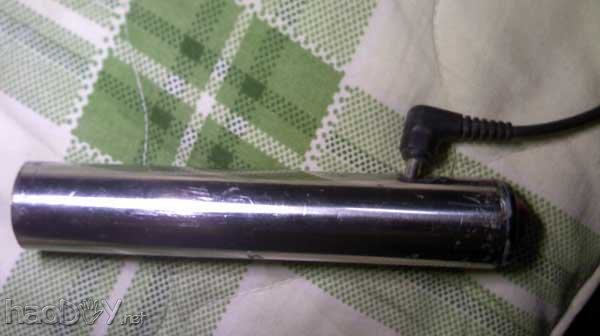

　　● 充电

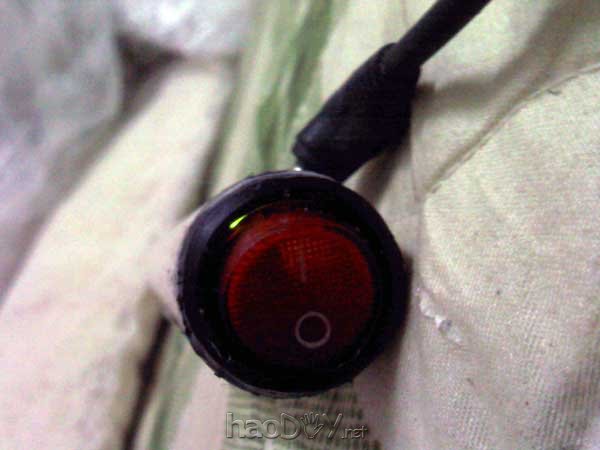

　　● 充电时的开关

　　● 2米间隔照的光斑。较量圆，呵呵~大功告成啦!
