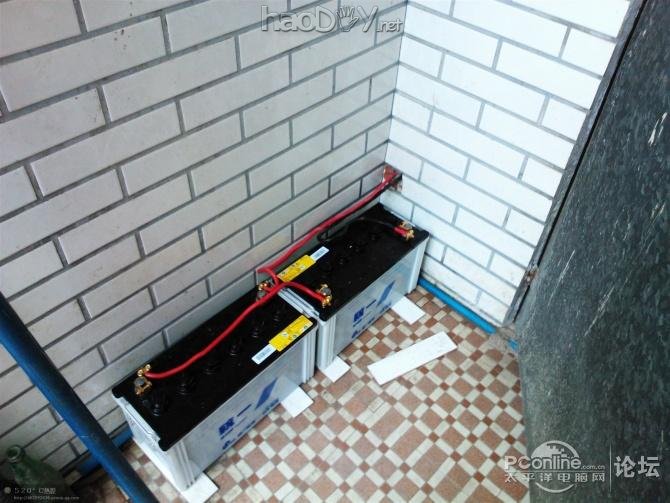

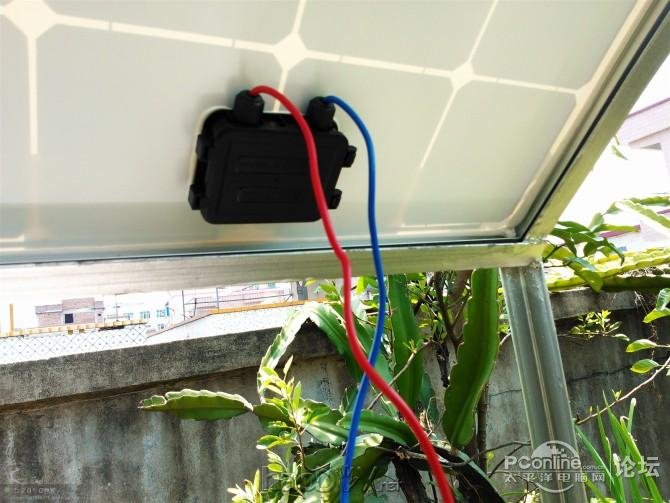

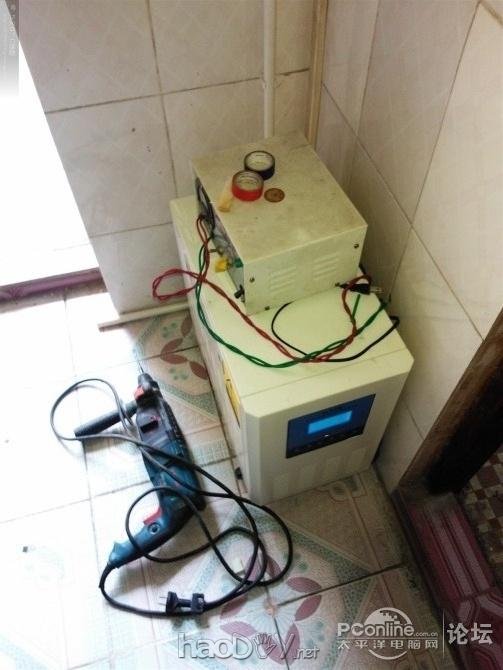

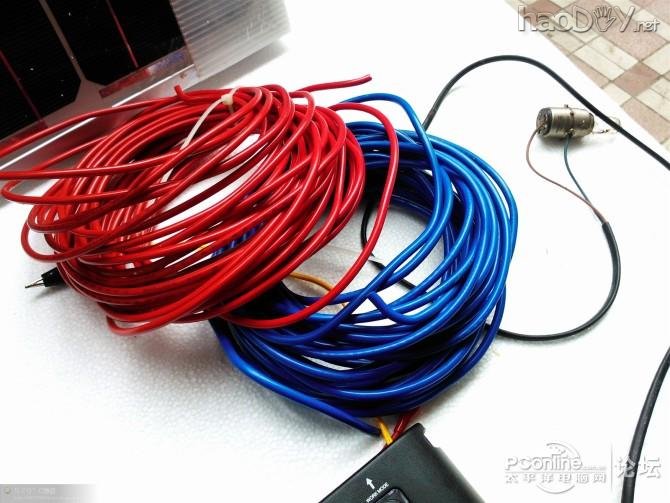

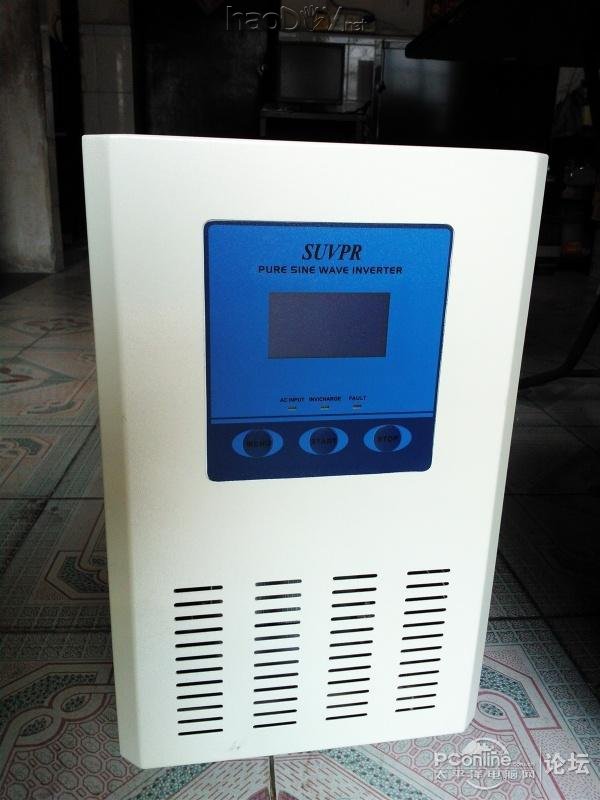

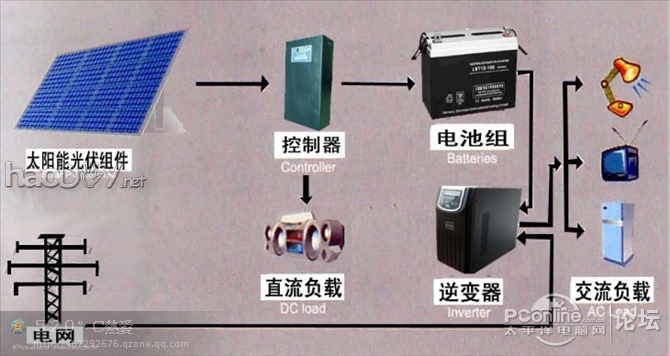

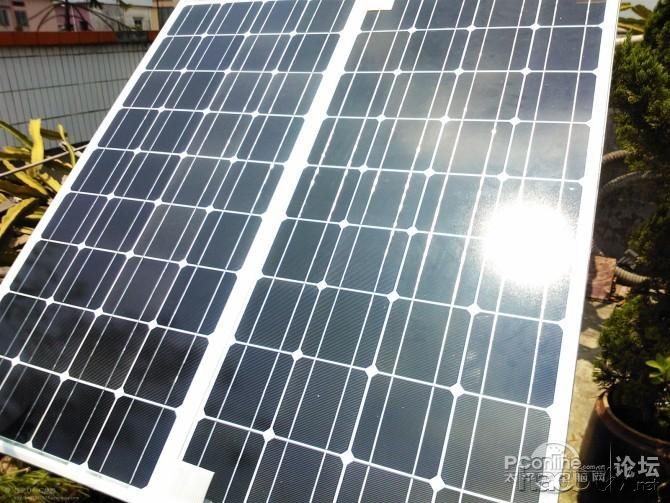

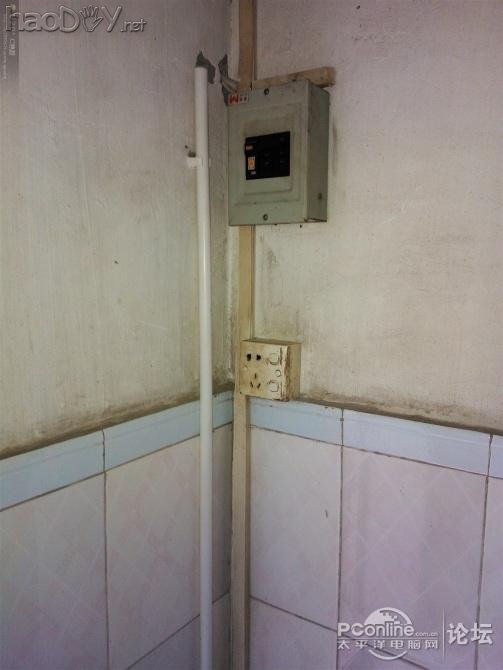

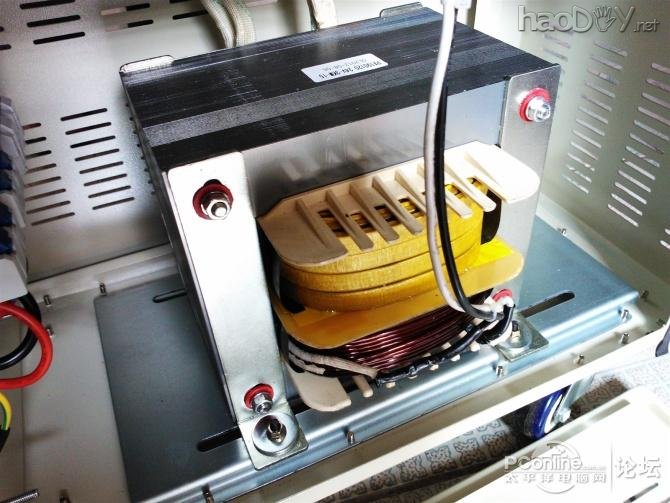

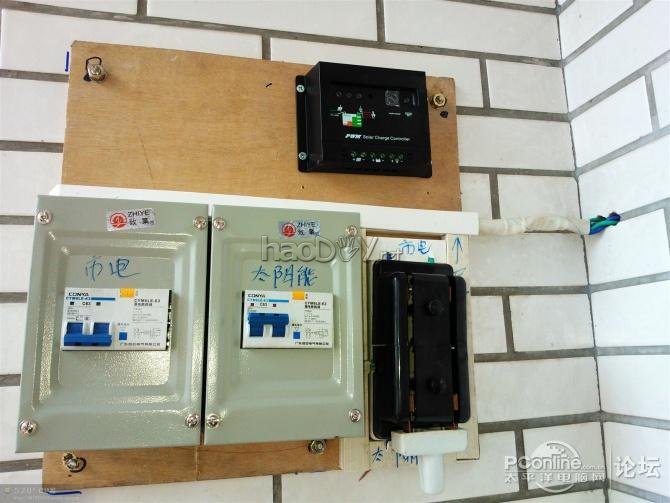

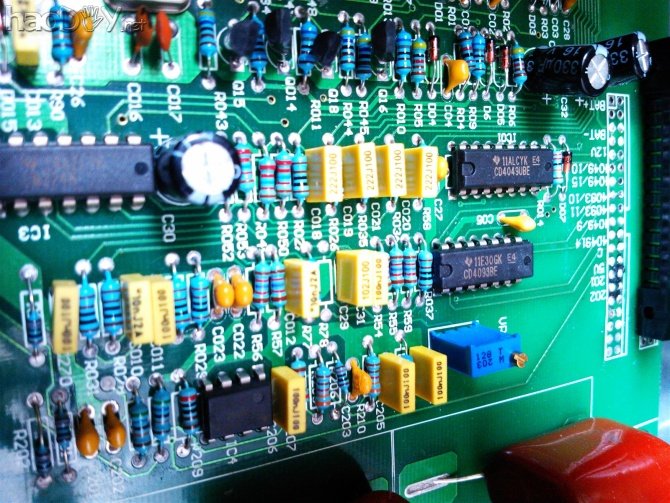

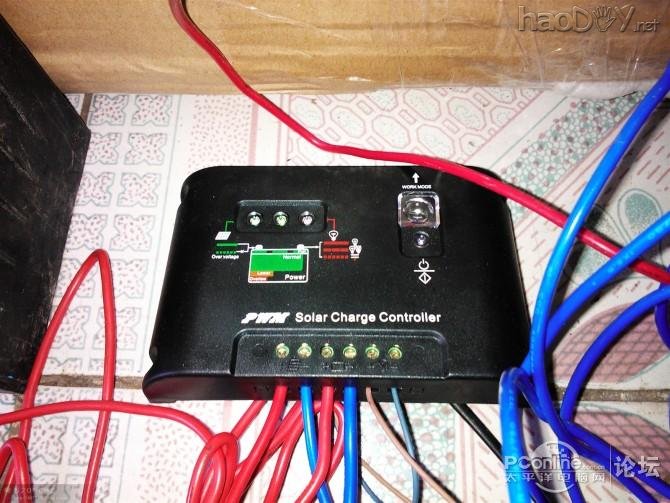

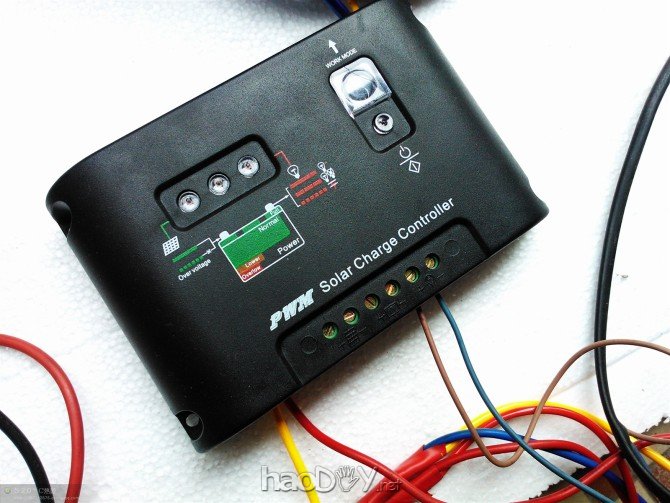

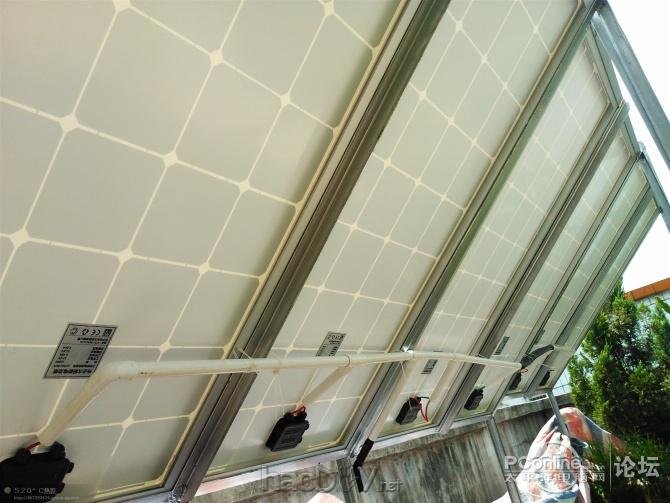

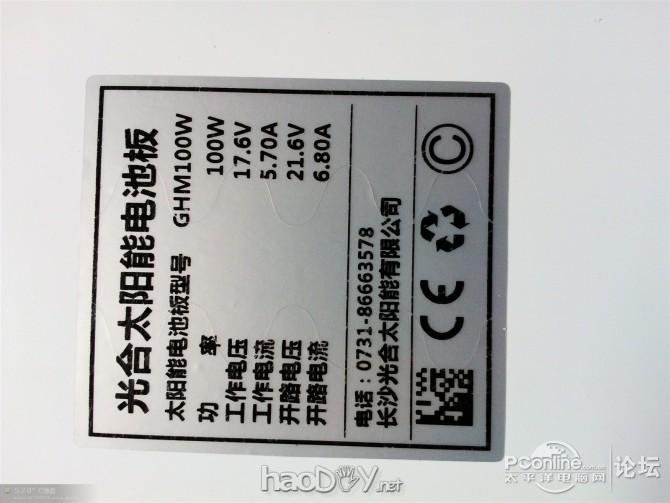

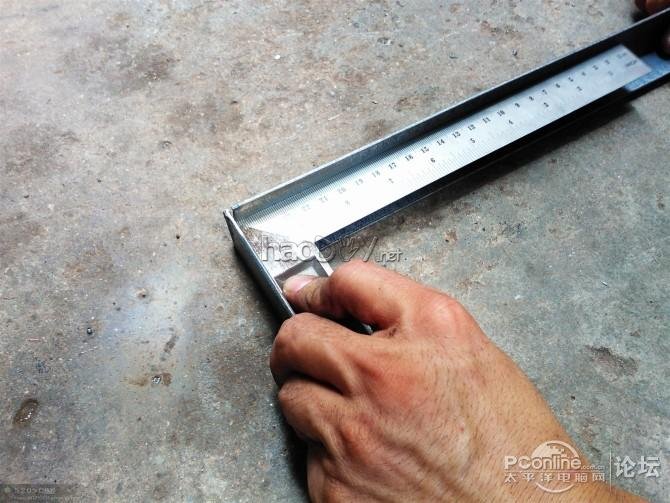

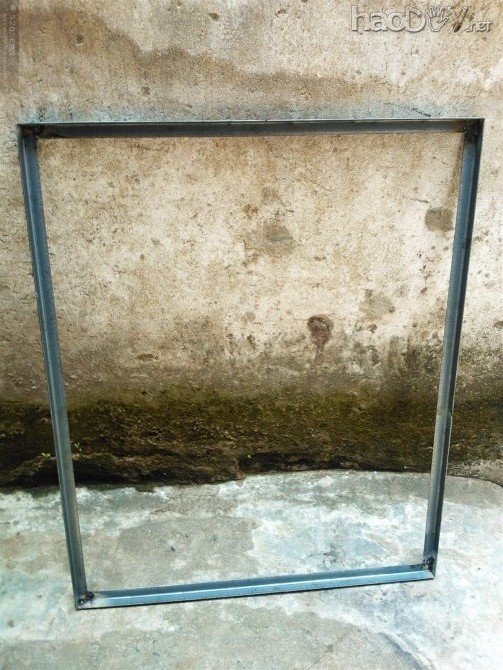

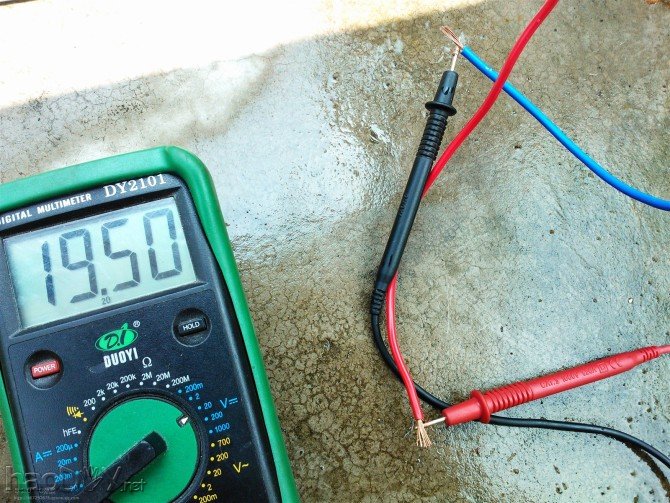

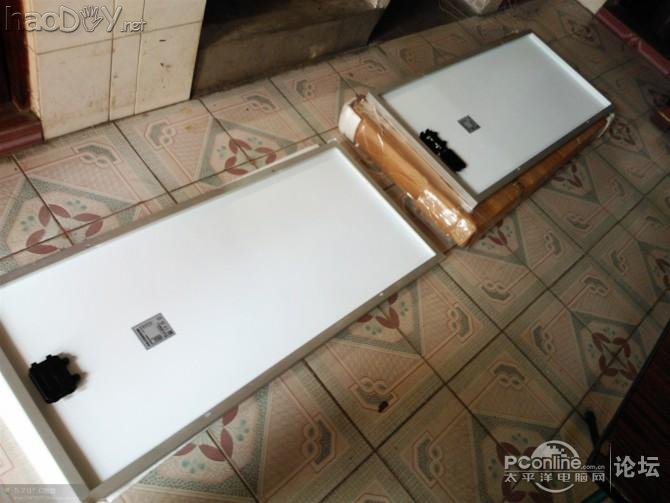

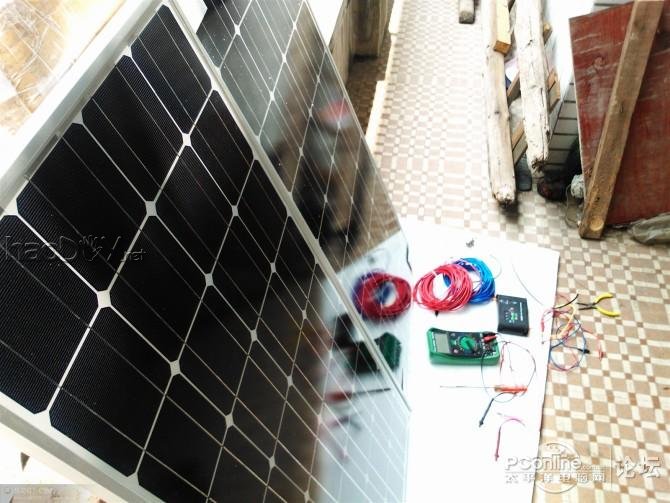

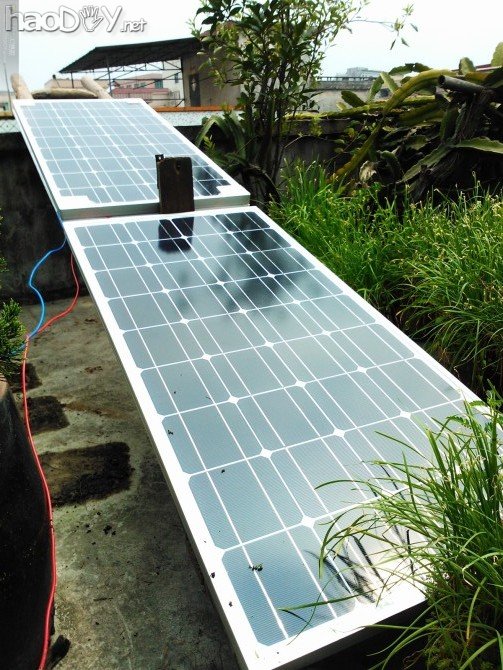

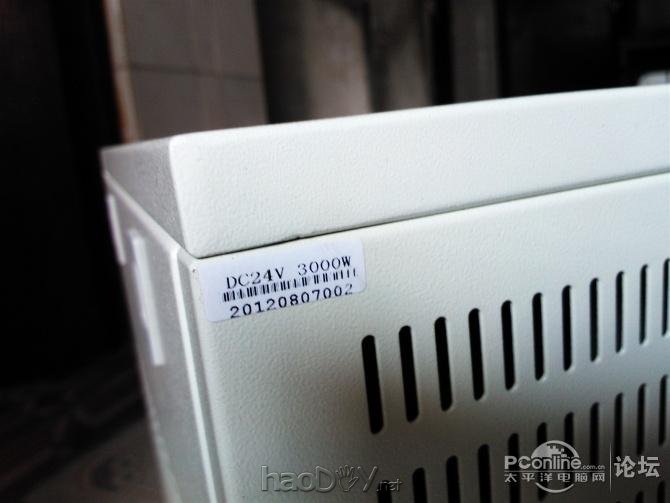

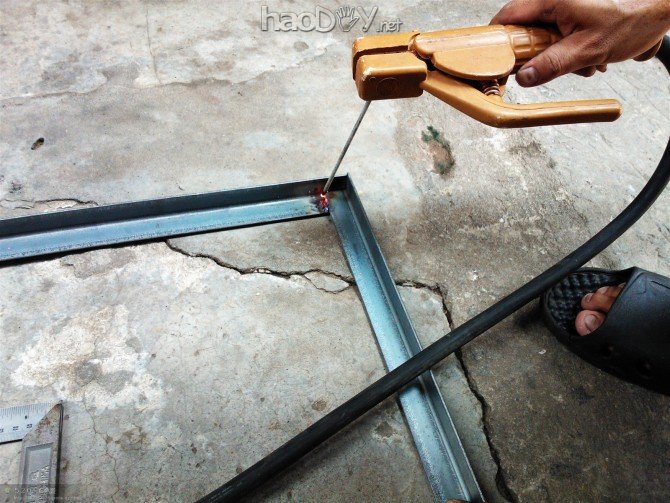

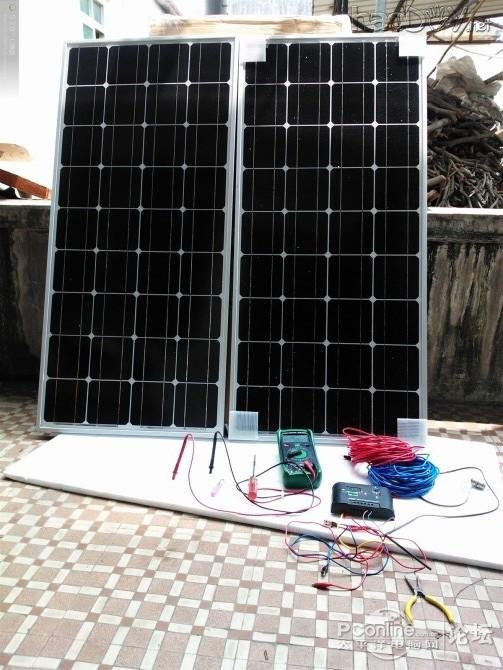

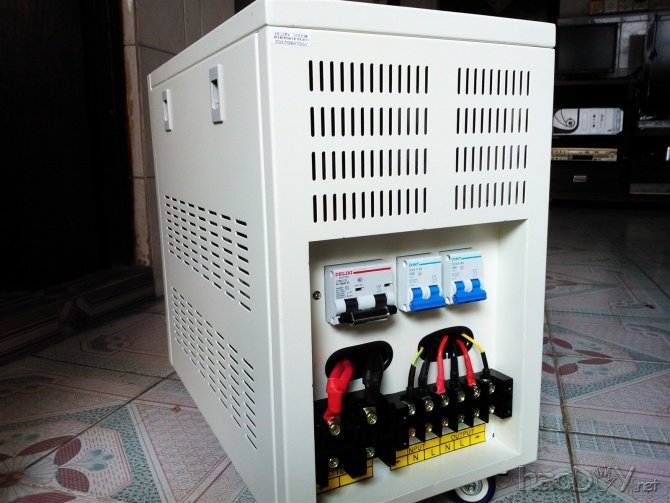

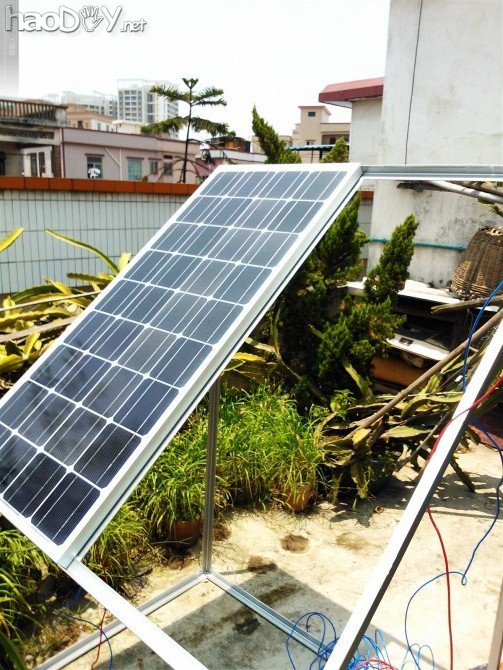

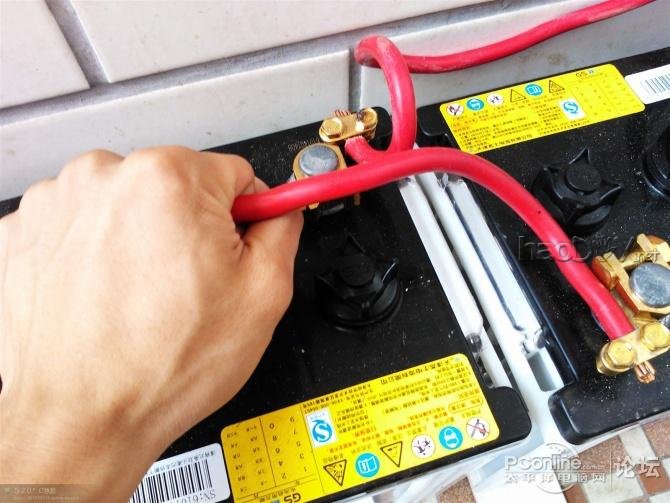

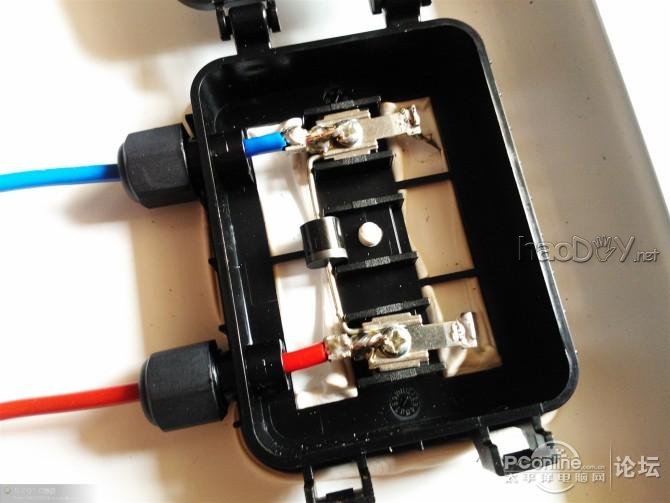

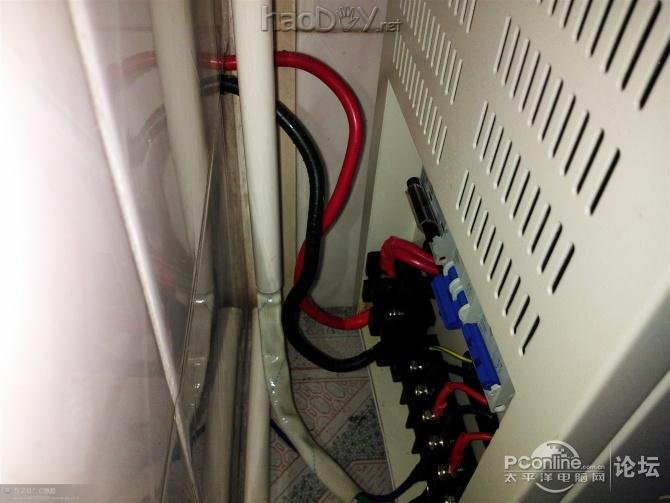

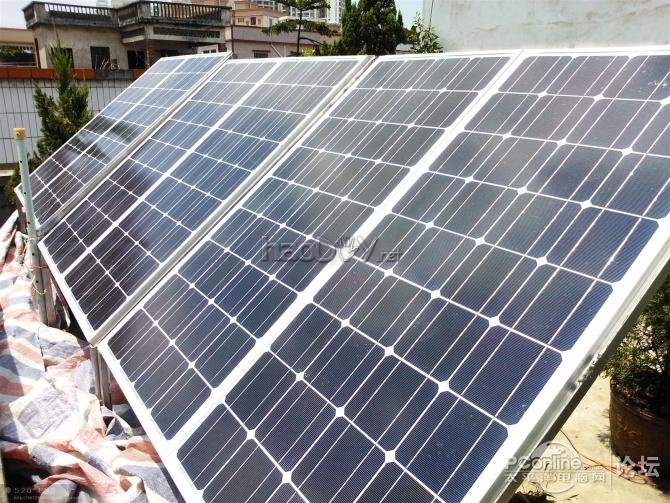

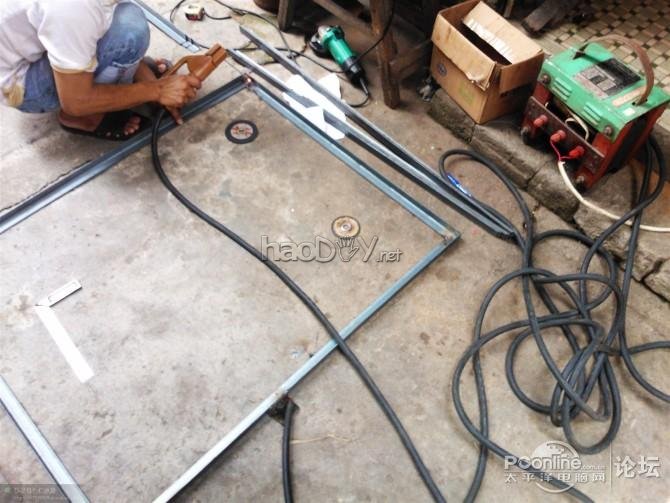

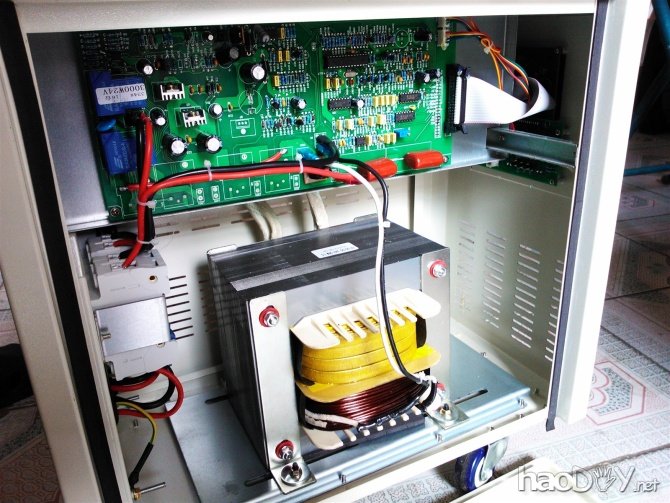

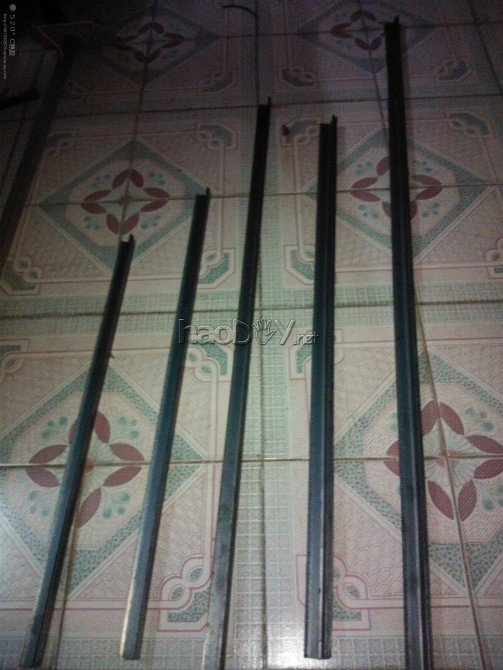

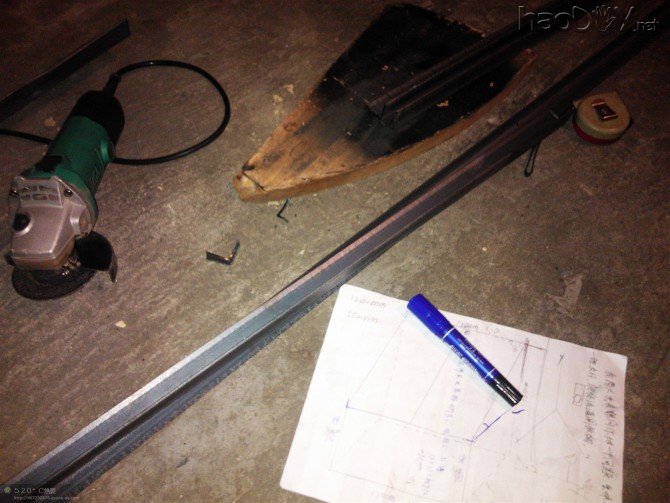

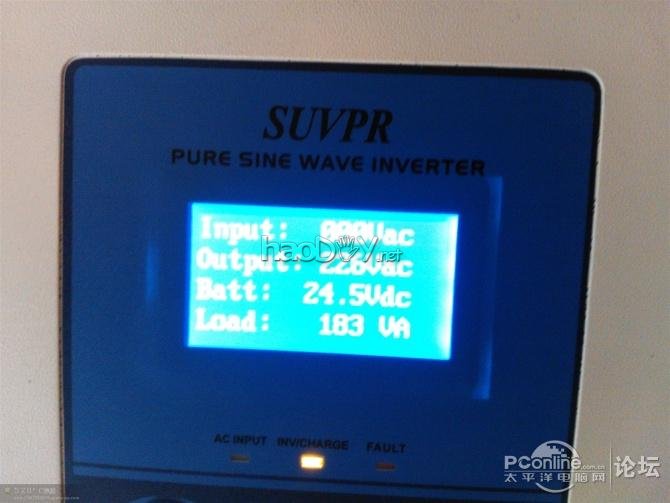

这个作品做了有段时间了,放在扣扣空间没人看,今天有时间就把它放到这里给大家观赏下了!呵呵 物品清单: 100W单晶硅电板:750/块 X 6 =4500RMB 逆变器:2525RMB 电池:510/块 X 2 =1020RMB 支架:25/条(角铁) X 5 = 125RMB 电源控制器:买电板送的 空开:自有无需付钱 电线:自有无需付钱 共:8170RMB 系统构造概览: 100W X2单晶太阳能发电板: 参数:功率:100W 工作电压17.6V 工作电流5.70A 开路电压:21.6V 开路电流:6.80A 接线: 12/24V 20A电源控制器: 支撑架部分制造: (构造设计>角铁切割>焊机焊接>上漆防锈) 角铁切割完成: 90°角标准测量后焊接: 另成品上漆没有拍 直接上安放图: 请无视架后的那些东西: 中午13点06分 这时的太阳一般猛烈,单块发电板发出了19.50V的电压: 到手SUVPR DC24V-AC220 3000W逆变器(比电脑主机还大,重量35Kg) “统一”汽车电池100AH X2块。 两块12V串联得到24v电压,用16平方电线连接。 电线穿墙而过: 市电与逆变器输入/输出控制面板,以后加上电流电压表对电路进行监控: 更新4块发电板,总数100瓦X6块 本系统采用工频逆变器,输出频率与市电的50Hz同样,机器输出标称功率3000W,可对感性负载(即含电机/线圈的电器)例如:风扇、空调,洗衣机,光管等,以及阻性负载,例如:热水器,电饭煲,电吹风等进行供电。200Ah电池供电时间待测试! 房子正重新装修、之后打算屋内照明全改成LED照明!进一步省电! (责任编辑:admin) |
