自从确认Note II确实带有无线充电触点以后，就一直有通过改造恢复这个功能的想法，不过早期实现的方法对技术要求都非常高，看了很多帖子不是需要焊接就是用到了雕刻机，相当麻烦！无奈这些改造工具家里都没有，如果单独为了改造而置办一套，那还不如买一个改造好的成品后壳更划算，所以改造工程就一拖再拖。 很凑巧，前两天朋友发给我一个链接，里面是最新的Note II专用无线充电改造套件，原装是使用PALM线圈改造，而且无需焊接，完全可以做到无损改装，看了下价格也不贵，即刻入手！ 苦等了3天之后终于有快递来电话通知取货，飞奔下楼签字收货，终于见到了庐山真面目！

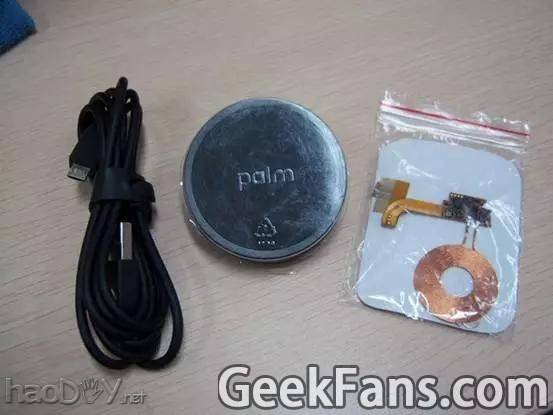

收到的改装组件 喏，就是这三样，从左到右是充电线、点金石无线充电底座和Note II专用无线充电改造线圈，有经验的朋友会发现我没买点金石原装充电头，这里也给大家提个醒，因为店家说三星原装充电器可以替代，本着经济的角度自然就没必要买了。充电线的话我建议大家还是不要省了，因为其它品牌的充电线可能会造成无法使用的情况。

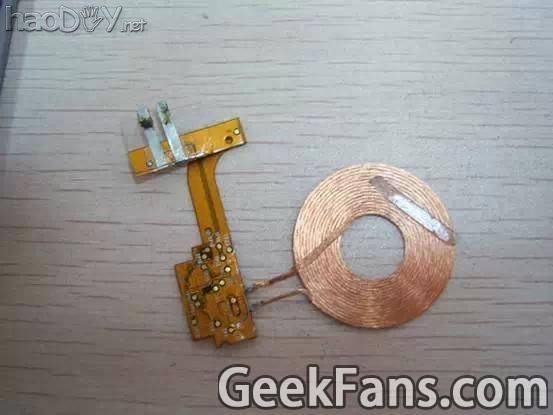

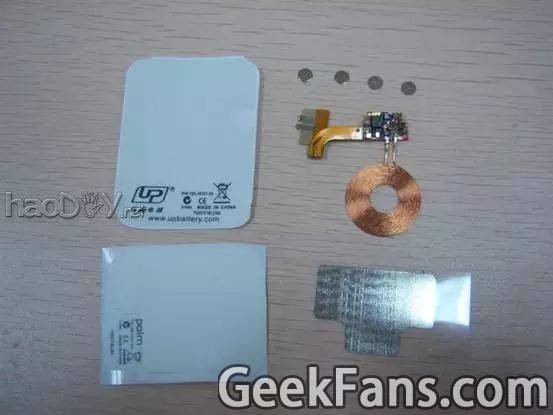

无线充电改造线圈组件 这才是核心组件，需要装到Note II的后盖上与点金石匹配完成无线充电功能，包含成品线圈、导电片、四个小铁片和两张贴纸，具体作用会在后面详细介绍。

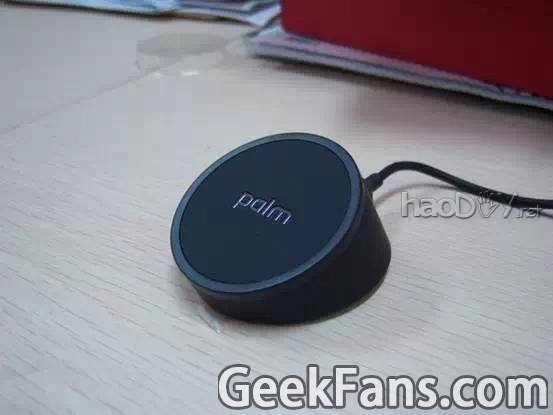

点金石充电底座 另外一个非常核心的部件，这个就不多介绍了，相信大家已经都很了解了，只能说设计感和做工都很好，非常漂亮。

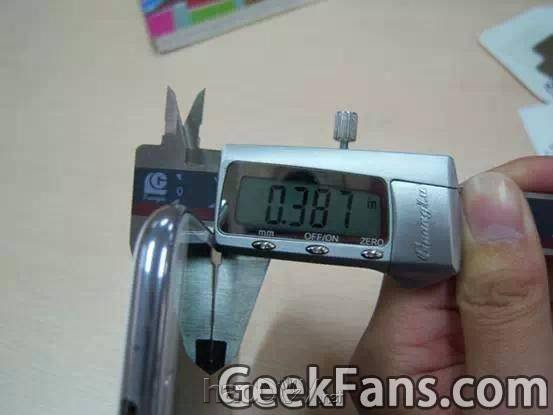

原机厚度 我们先来记录一下未改造的机身厚度，因为太激动了所以测量单位都忘记更改到毫米（mm）了，这里显示的是英寸（in）单位，0.387英寸换算过来应该是9.8毫米，请大家记住。

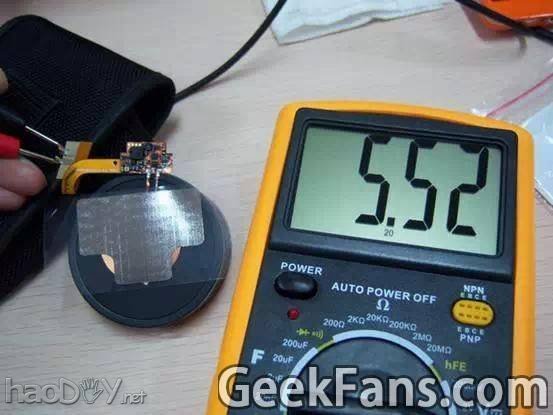

测量线圈电压 改造之前最好先用万用表测量一下电压，看看是否正常，也怕卖家发来的是坏的。这里请朋友注意一下，正常的电压应该在5.6V左右，一般是以上，因为我单位没有三星原装的充电头，就用了一个组装的，但是提供不了那么高的电压，图上的数值仅做参考，在这里是为了说明线圈性能良好。

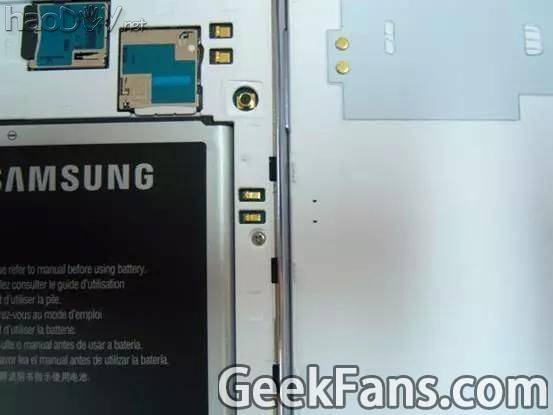

确定触点位置 如何确定触点位置是改造过程中比较难的一步，我的方法是将手机和背壳放在同一水平面上对齐，然后目测位置用笔标出大概位置，再用游标卡尺校正细节，我觉得这样比较简单，上边就是我初步估计的触点位置，用碳素笔画出位置。

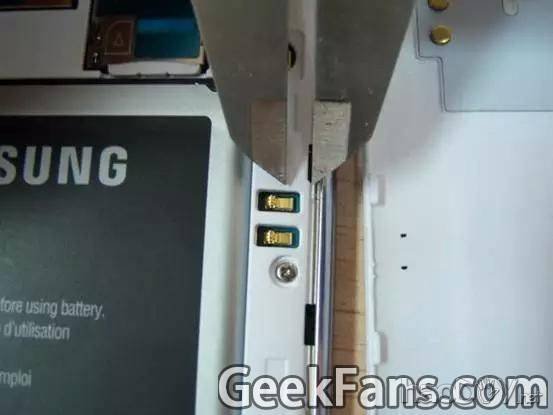

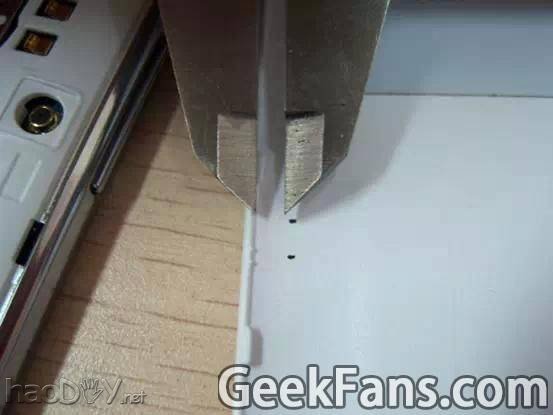

用游标卡尺确定触点中心距边框的距离
用相同的距离在后壳上标注出触点位置 通过用游标卡尺的校正，看来我初步预计的触点位置还比较精确，没必要修改，下面正式进入改造！
揭去线圈背部的双面胶贴纸

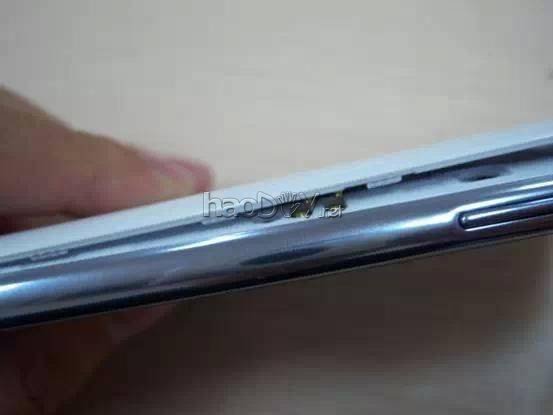

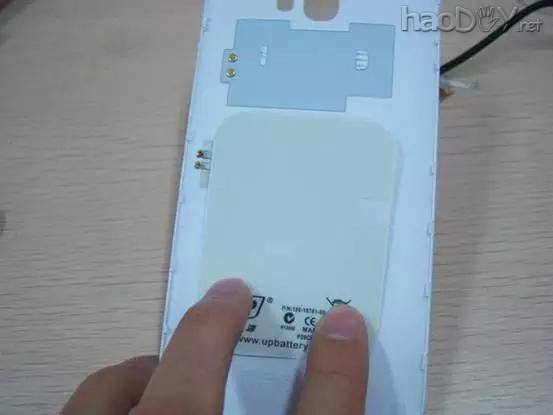

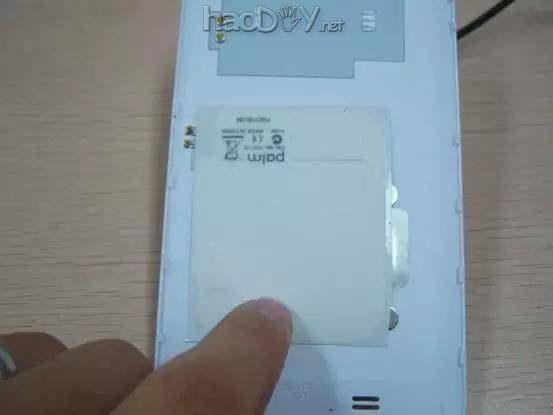

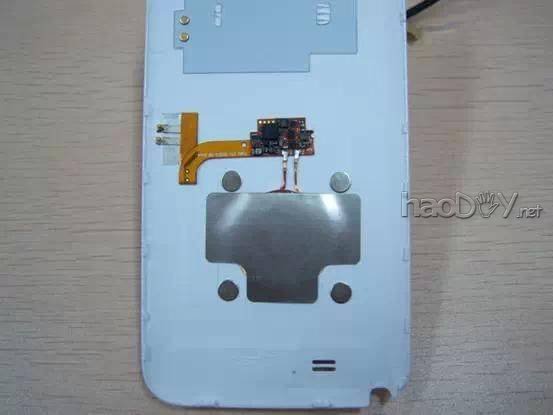

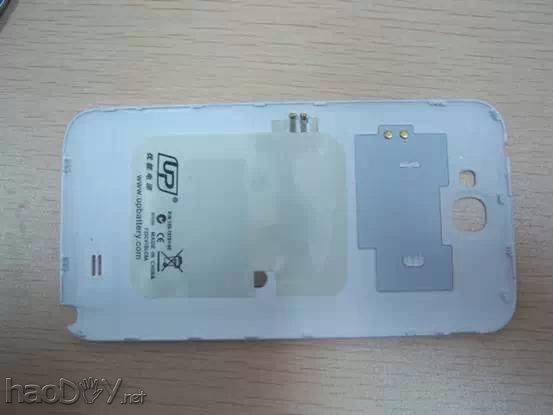

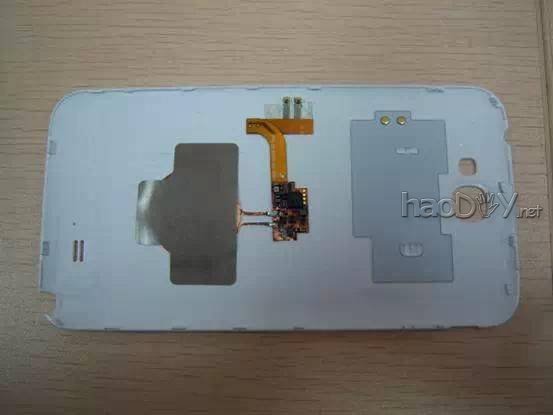

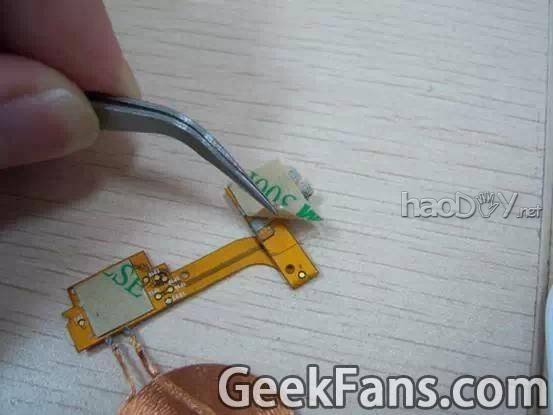

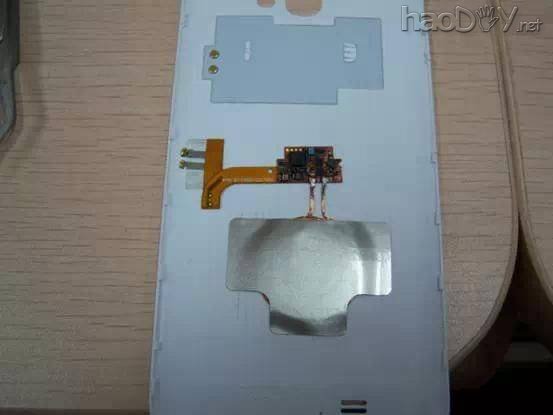

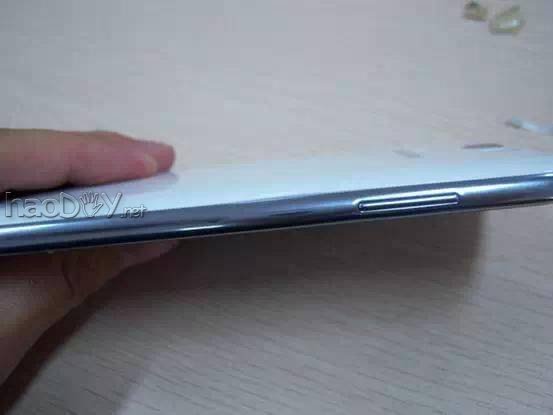

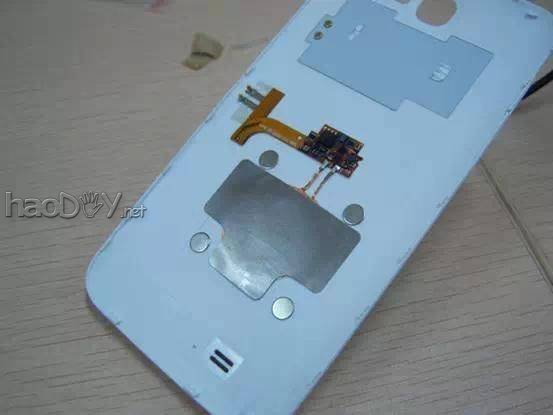

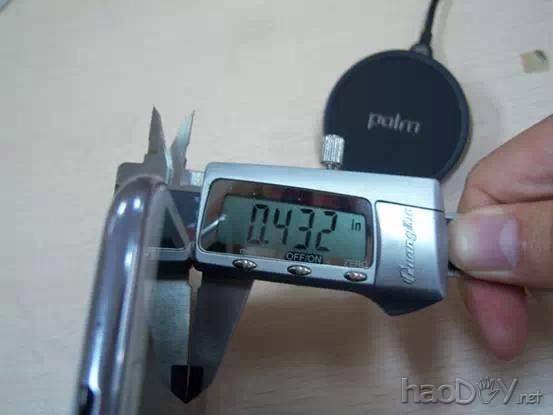

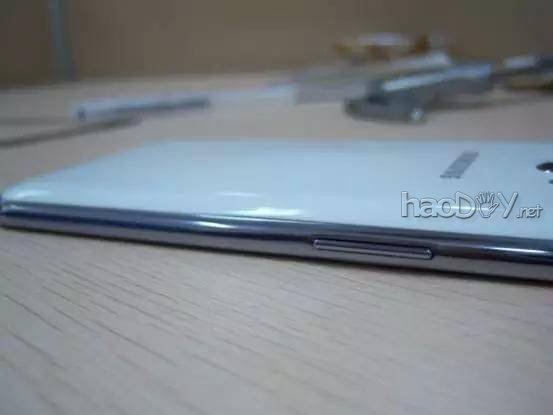

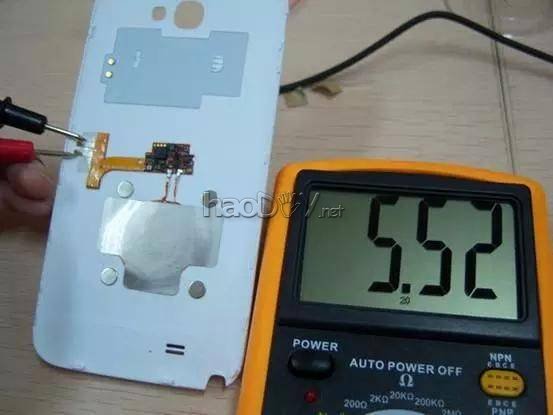

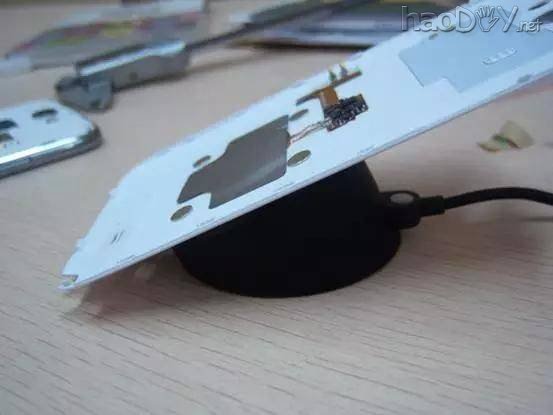

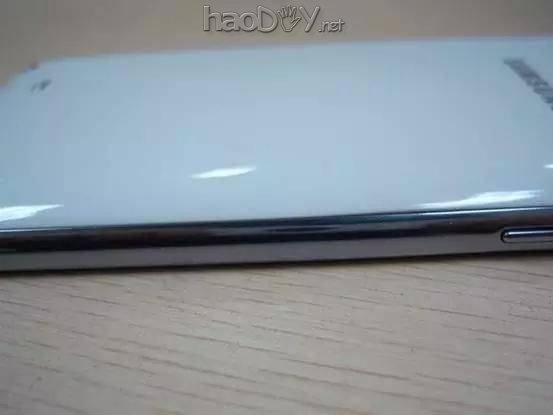

触点、芯片、线圈三处贴纸都撕掉 这步可能需要用到镊子，因为贴纸的面积很小，而胶的力量又很足，用手的话比较难揭下来。  将线圈和导电片贴到后盖上  将线圈和导电片贴到后盖上 触点的位置要与刚才标记的位置重叠，第一次贴合一定不要使劲压胶条，轻轻粘到后盖上即可，方便下一步的校正，导电片也可以先不贴。  查看触点位置 轻轻盖上后盖，边缘要留好缝隙以便查看触点之间的位置是否正确，像我第一次贴的就有点偏高了，再把线圈取下来往下贴点就好了，确认好位置之后将胶条压紧，贴实。  后盖情况 因为里面加了一层芯片，后盖肯定会稍微鼓起来一些，盖上之后再压实一些会有很大改善。  将后盖放在点金石底座上，放上四个铁片 这四个铁片是与点金石内部的四个定位磁铁对应的，根据四个铁片的位置来校正一下线圈的位置，保持正中位置就行了。   线圈位置校正  测量电压查看位置是否正常 校正好线圈位置以后再次用万用表测量触点的电压，有电压表示位置正常，可以进行无线充电。  贴纸一  贴纸二 套件里面送了两张贴纸，但是好像都不是很匹配，第一张完全盖不住，第二张缺口反了，更像是S III的样子，可能店家发错了，凑合贴吧......  贴好贴纸后的样子 很明显，贴纸肯定是发错了，不过影响不大，就这么用吧。   盖上后盖的样子 盖上后盖之后完全没有缝隙存在，可以觉得后盖有点鼓，但非常不明显，完全可以忽略不计。  改造后的机身厚度 光靠嘴说没用，我们再来测量一下，改造后的机身厚度为0.432英寸，也就是10.9mm，与改造前相比（9.8mm）厚度只增加了1mm！ Note II无线充电的改造到这里就结束了，大功告成，低成本让Note II也能享受无线充电啦~ (责任编辑：admin) |
