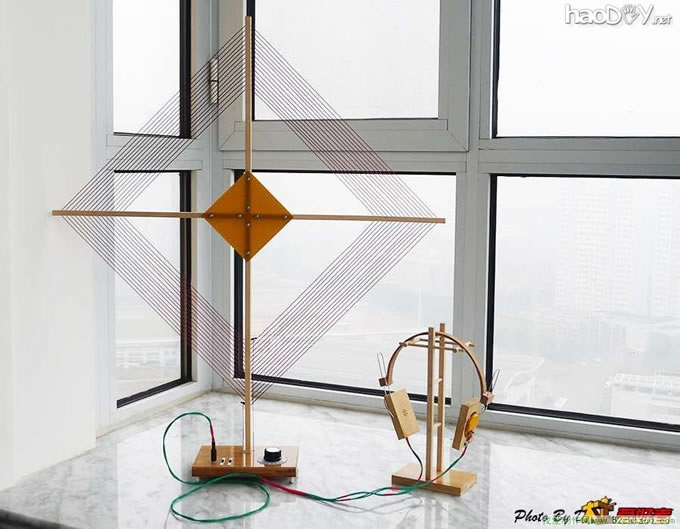

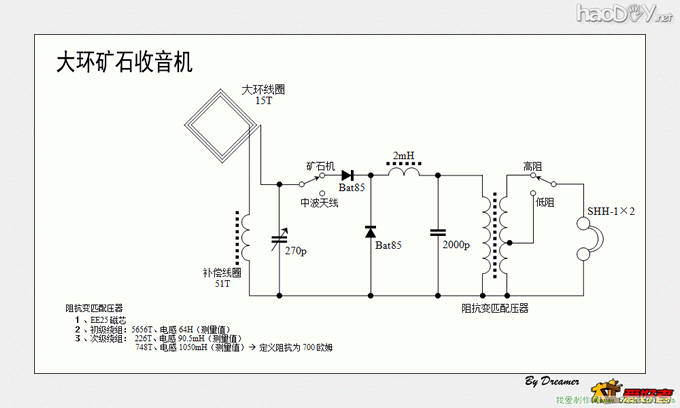

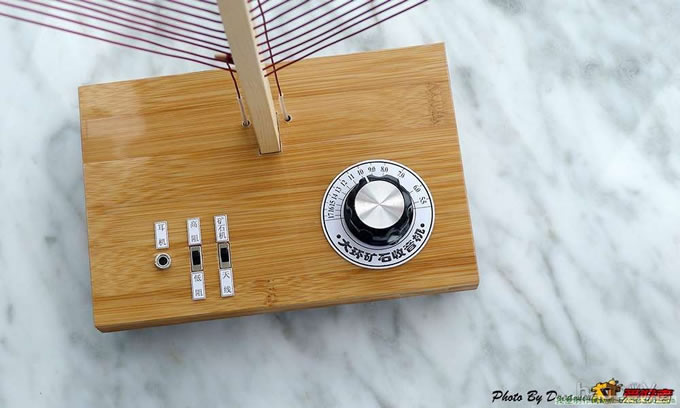

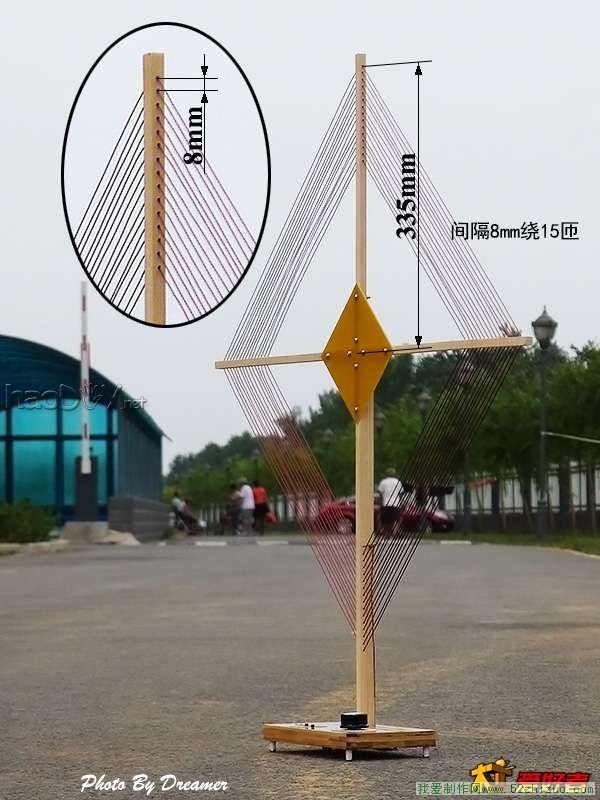

简介： １、一直想做大环谐振回路矿石机，但有个简单问题困扰着我，这个问题是：很难通过计算获得准确大环谐振线圈电感值，就是说无法在制作前计算出准确获得频率覆盖范围。大环谐振线圈做完后又不容易修改匝数，这样使得我一直无法动手实施。中国电子DIY之家“收音机DIY板块”版主龙虾一句话提示了我 --- “大环电感不够可以再串联一个线圈”。让我恍然大悟，问题解决了。 ２、如何让矿石收音机音量获得进一步提高，这一点我采纳了矿石收音机“矿石机技术区”板块版主qg2007实验结论（原文：http://www.crystalradio.cn/thread-426077-1-4.html）--- 加续流二极管，这样在矿石收音机上使用了两只检波二极管Bat85。亲自试验结果告诉了我，的确音量获得了进一步提升。 ３、两只阻抗为350欧SHH-1耳机串连用于矿石收音机，阻抗显得有些低。加阻抗匹配变压器很有必要，实验结果：加阻抗匹配变压器音量获得非常明显提升！阻抗匹配变压器绕制参数在“电路图”中加以介绍。初级绕组线径为0.06mm，次级绕组线径为0.15mm、0.1mm。 ４、兼做中波天线。由于天线直径比较大（图中标出大环线圈尺寸），效果应该比德生AN-100/200中波天线（我手中没有德生AN-100/200中波天线，无法比较）好。刻度盘使得很容易通过旋转可变电容找到最佳谐振点。实际测试：兼做中波天线，对于弱台效果非常明显，寻找最佳谐振点很容易。 ５、如果采用多股李兹线，效果肯定会更好，而且也很容绕制出平整规矩的大环线圈，使得外观更漂亮，多股李兹线价格比较高还是让我放弃了。我使用的是0.81mm的漆包线。为了使10×10mm木方强度不发生变化，没采用开槽方案，使用钻孔穿绕方式，这样做势必给绕制带来点麻烦。 ６、矿石收音机不需要任何电源供电，不用天地线便可收听。放在家里窗台上，能收到6个中波电台。 ７、作为工艺品摆在家里，古典与现代风格的结合，显得很时尚，很容易抓住客人的视觉，让客人感到特新奇。 新的修改补充说明： 有时我很笨，知道电容与15匝大环谐振频率不对头，解决方案只有两个办法：加大电容或加大电感，还有一个270p电容摆在那里不用而非要去加大电感，哈哈 ～～～ 的确有点笨。我已经去掉了补偿线圈，将另一个270p电容并上，中波频率覆盖情况很不错！
