本帖最后由 cheungbx 于 2014-2-9 18:06 编辑

背包矿石/再生两用收音机

改良了之前做的流動背包矿石机 - http://www.crystalradio.cn/thread-397792-1-1.html 加入再生功能, 成为背包矿石/再生两用收音机

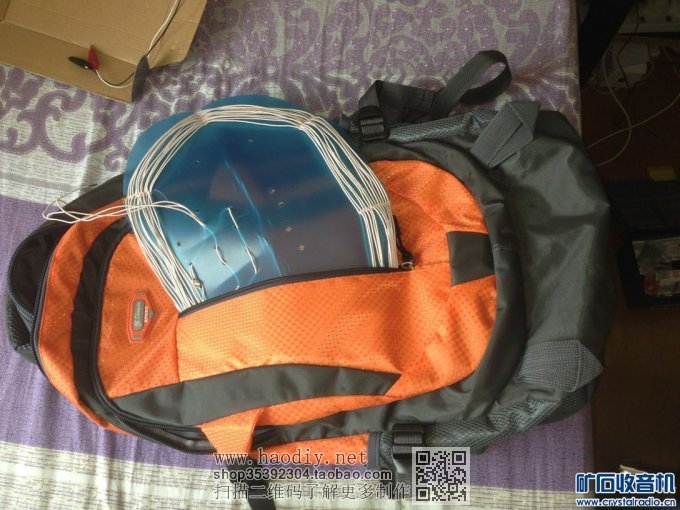

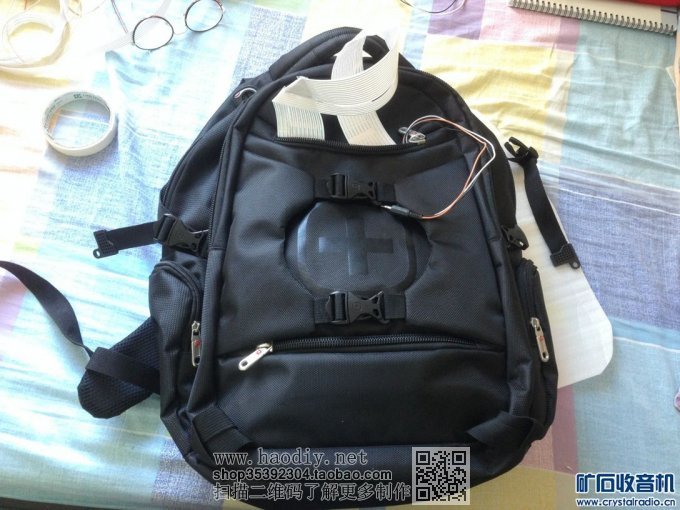

新年实了两个新背包, 橙色的行山用, 黑色的上班用, 前面部有一个拉开的袋, 夠大放个250x350毫米的大环线圈.

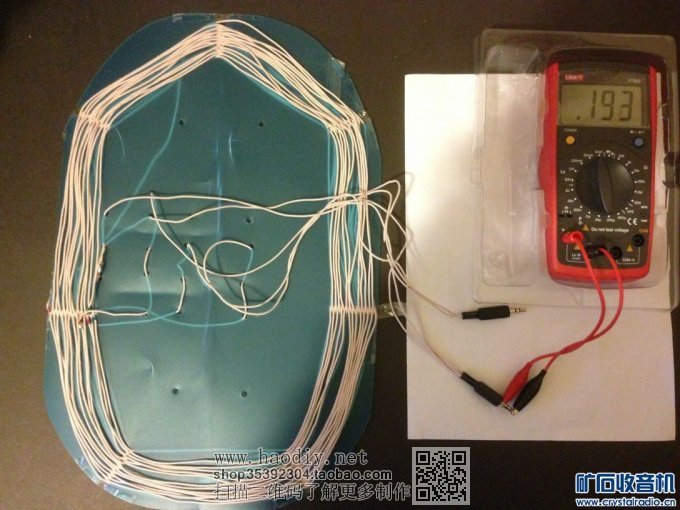

大环线圈可用普通胶电线, 薄排线或李滋线绕制一个蛈网线圈.

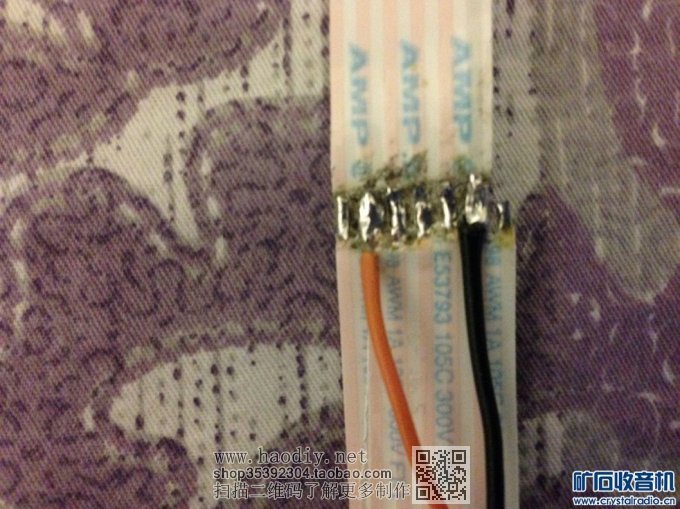

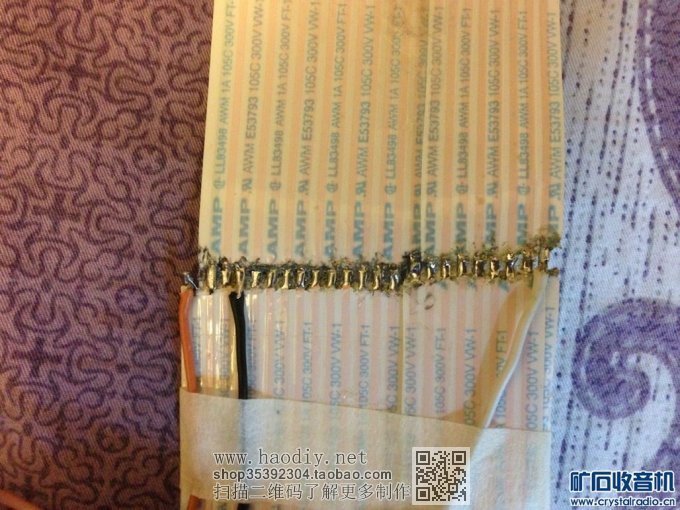

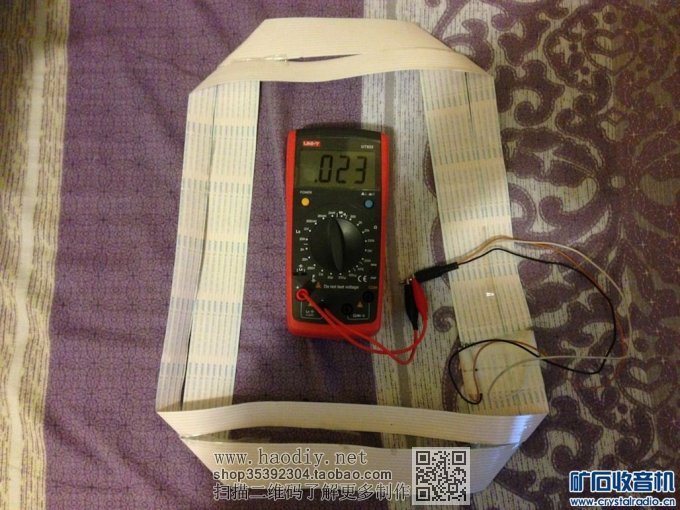

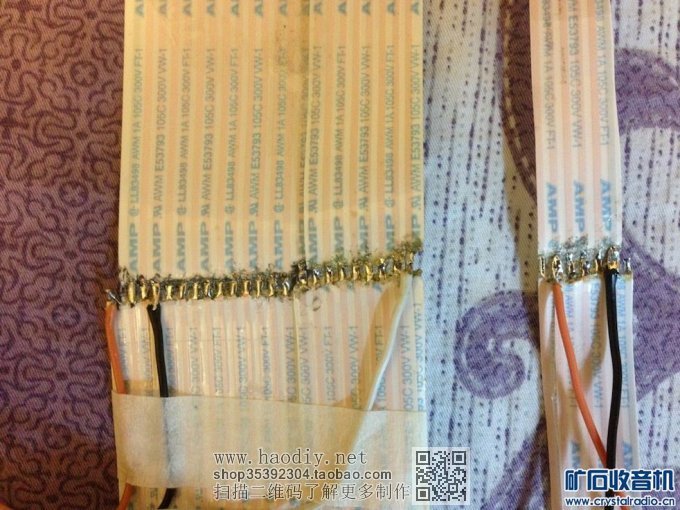

用普通胶电线较易找到, 薄排线的好處是较轻便.
发现用0.04x660 李滋线绕的大环线圈效果较普通胶电线的好但较重.

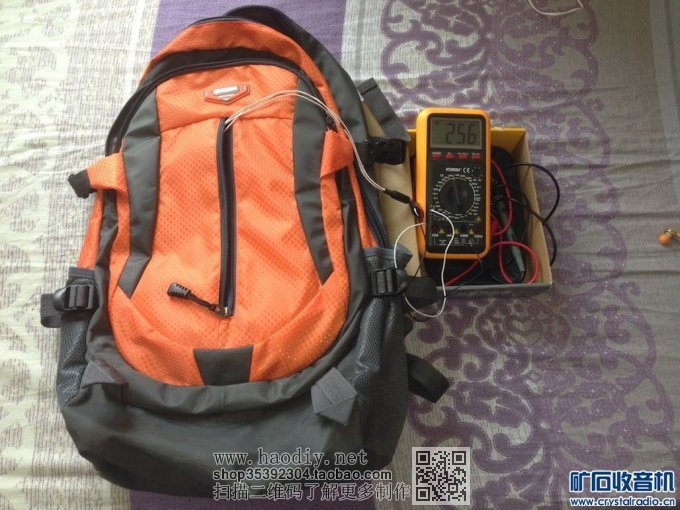

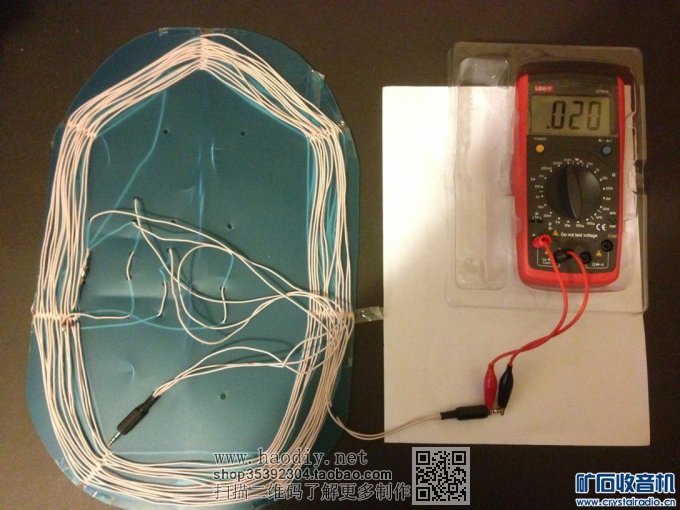

李滋线绕的大环线圈检波电流能有12uA , 普通胶电线或薄排线的只有8uA.

线路是參考 L.D.XIONG 老师的 3DQ 矿石/再生两用机电路

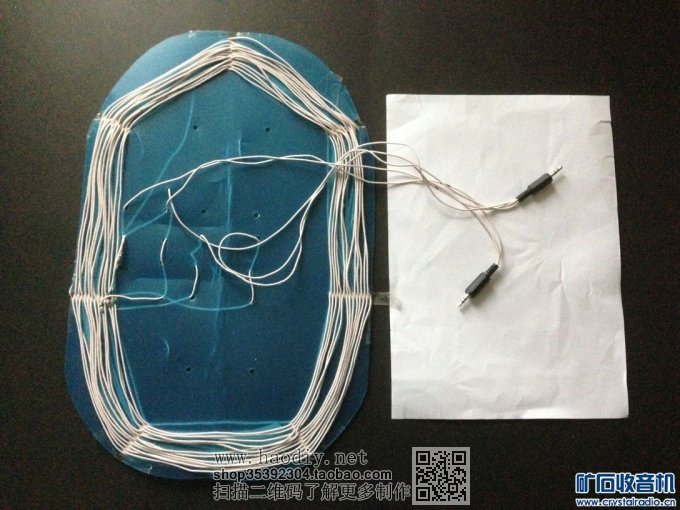

L1: 从一个廢软胶A3文件匣剪一个和背包形狀一样的蛈网线圈模, 我做的 250x350毫米, 用电线或李滋线绕21圈, 在第4匝抽头.

L2: 在同一模上往中心反绕4 圈作为再生线圈.

L1 和 L2 用3.5毫米耳机插头接到主机上.

耳机用一个或兩个300欧的舌簧或 150 欧助听器耳机串連, 或接到T725 变压器输入阻扩2.5K端再把耳机接到匹配的输出组扩.

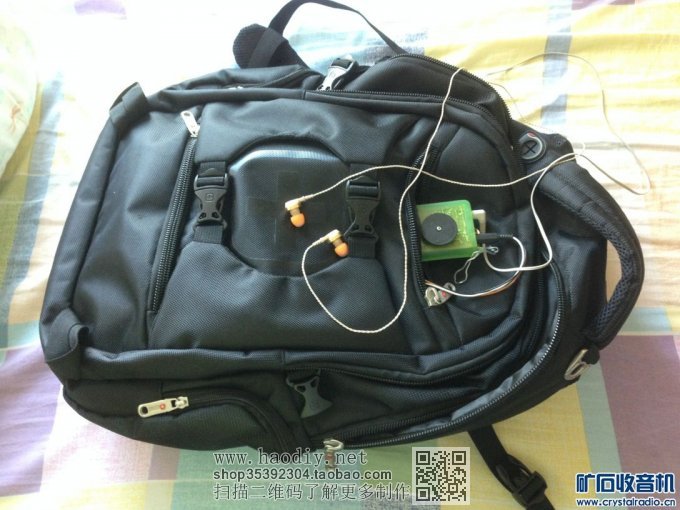

作无电源收音机用: 把S2 选择撥到矿机位置, 可在户內或戶外作无天地线收到电台,且十分响亮.

作再生收音机用: 把3V电池接上, 把S2 选择撥到再生位置. 再调可変电阻會听见再生啸叫. 再调台,再调可変电阻至再生啸叫消失而电台声最响亮.
开啟再生后能多收㡬个弱台.每个台的再生啸叫点都不同. 當用可变电阻把再生效能慢慢加强,一个强台慢慢変成另外一个平時听不见的弱台.

背包矿石/再生两用收音机
