音箱测量工具==全手工DIY

时间:2012-12-21 18:56来源:bbs.hifidiy.net 作者:ysd85 点击: 次
为了制作音箱, 参考论坛的音箱测量套件电路，自己手工制作了一个测量工具，本来想画PCB打样的，可人比较懒, 直接用万能板搭了一个，现在放上来，请大家看看有什么问题,... 电路: 论坛公布的电路，运放我使用的是手头上的ST-4558, 功放IC使用的是TDA2030, 万
为了制作音箱, 参考论坛的音箱测量套件电路，自己手工制作了一个测量工具，本来想画PCB打样的，可人比较懒, 直接用万能板搭了一个，现在放上来，请大家看看有什么问题,...

电路:
论坛公布的电路，运放我使用的是手头上的ST-4558, 功放IC使用的是TDA2030, 万能板焊接

机箱: 铝合金方通+废旧的电路板

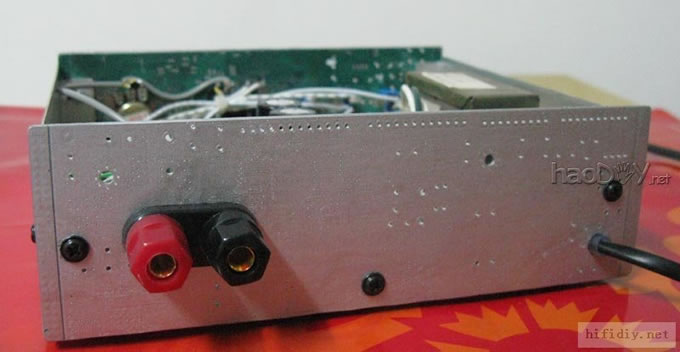

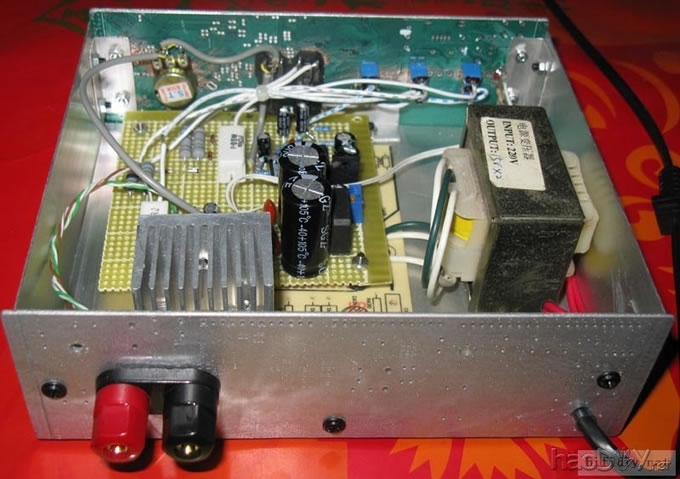

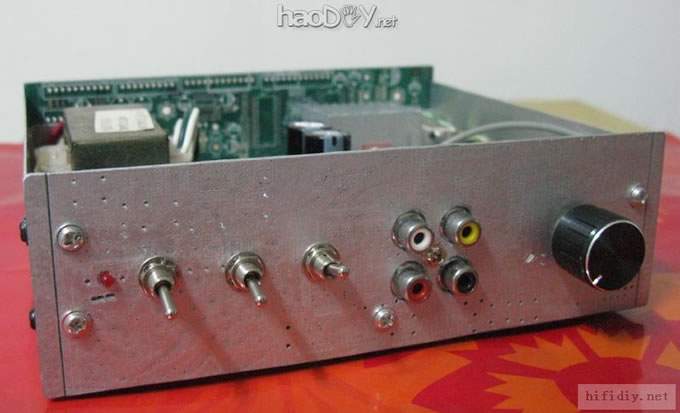

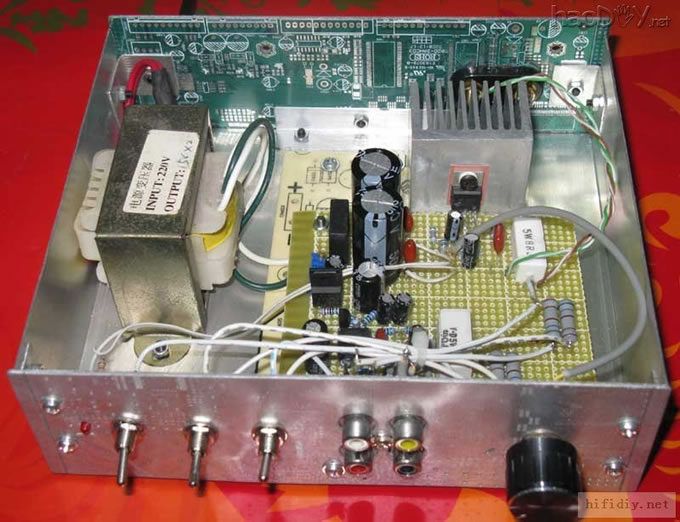

请看实物图:
音箱测量工具==全手工DIY

音箱测量工具==全手工DIY

音箱测量工具==全手工DIY


音箱测量工具==全手工DIY

试用:

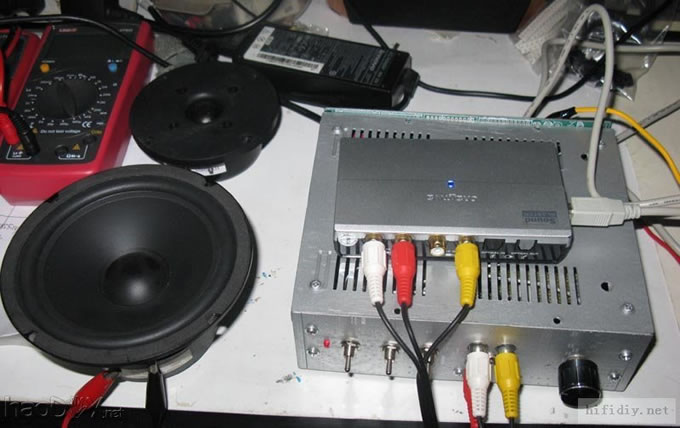

使用创新SB0270 USB声卡,现场如下:
音箱测量工具==全手工DIY

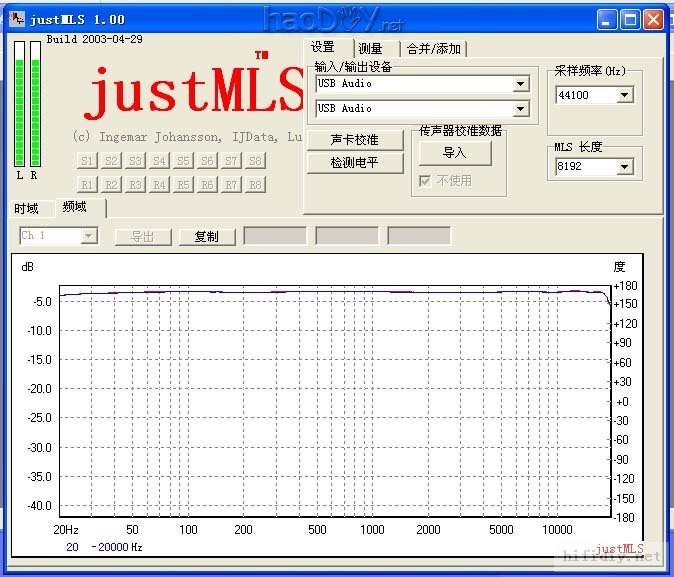

声卡校准图:
音箱测量工具==全手工DIY

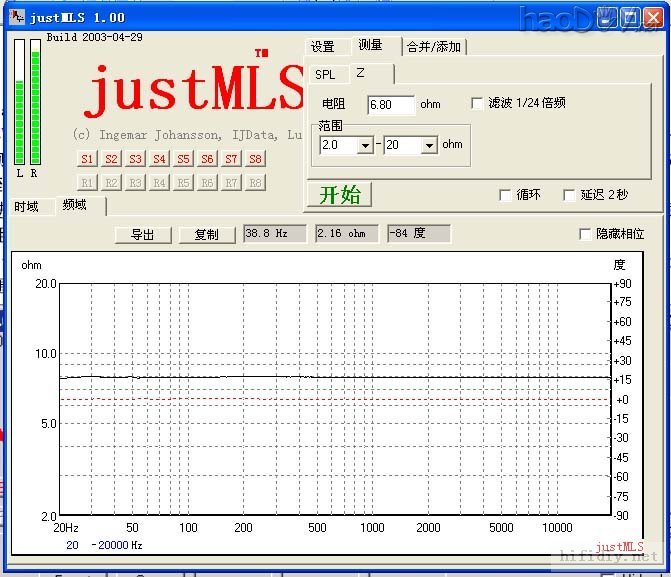

阻抗校准图:使用的是8R的参考电阻
音箱测量工具==全手工DIY

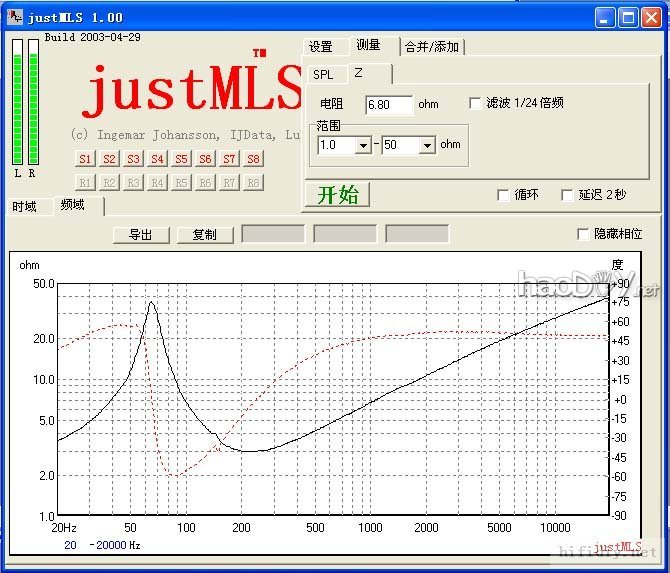

vifa-5寸喇叭阻抗曲线:
音箱测量工具==全手工DIY


南京YDQG20-8HB阻抗曲线:
