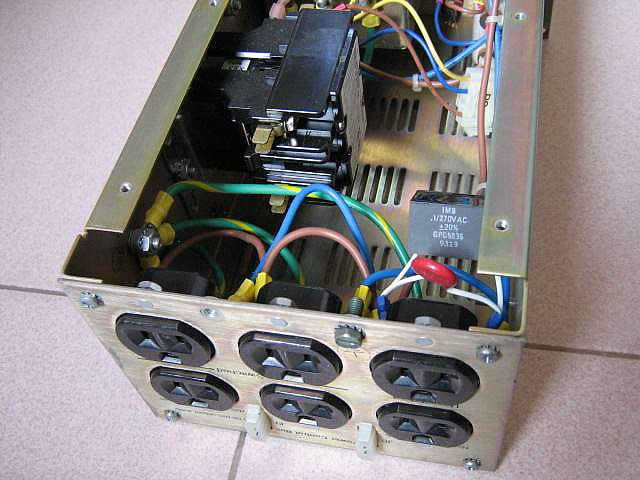

原卖家图片1：内部有个接触器

描述：原卖家图片2：上面的为空气开关，下面的为滤波器

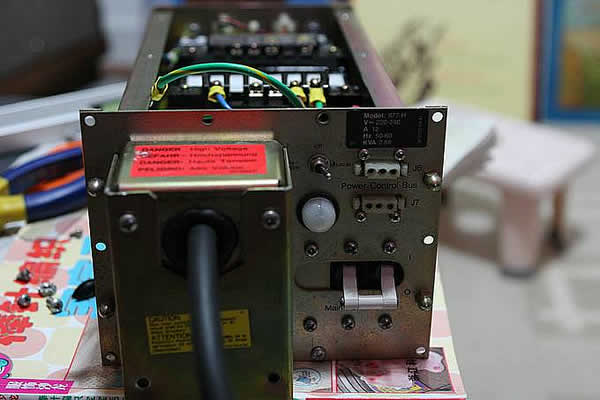

入线处：用橡胶套包住入线处圆孔，保护电源线

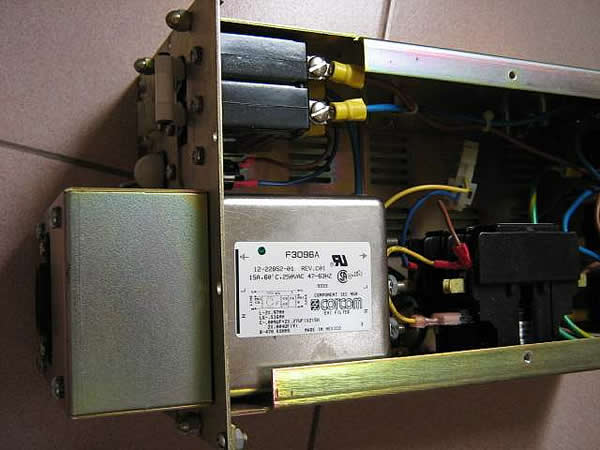

内部：入线经过滤波器（MEXICO制），跳过原来的空气开关（USA制，但为保持外观，还留在内部）
一路直接到两个美标插座（四位），220V电源。

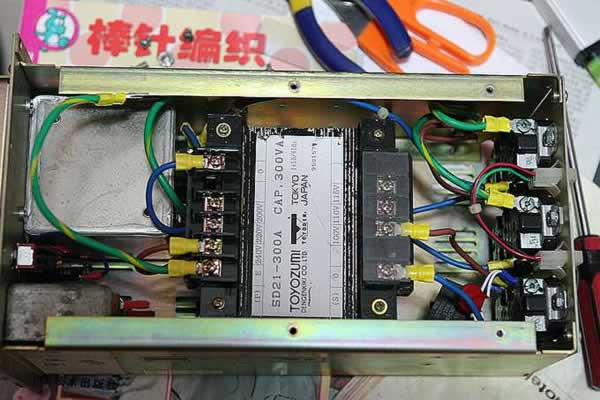

一路到100V变压器，因为家中电压较高，入线接的是240V档，出线是100V档，这样实测出的输出电压还是达到了104V，不过听朋友们说电压稍高靓声

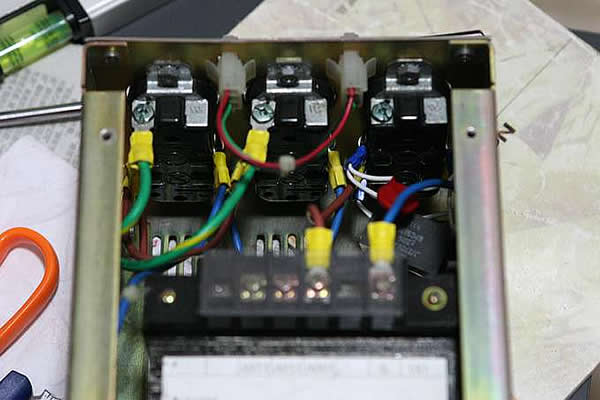

三个插座均为美制HUBBELL

左面二位为100V输出，因为日系机器均不带地线，所以插座顶没接地

中间和右面四位为原室内电压（238V）输出，带接地。

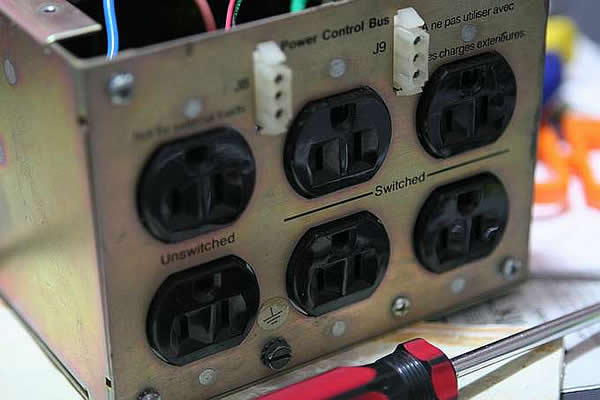

输出部分，左面UNSWITCHED就是100V电源，中间和右面SWITCHED是原来室压。不过本人还没标注清楚，否则还是有插错电压危险。

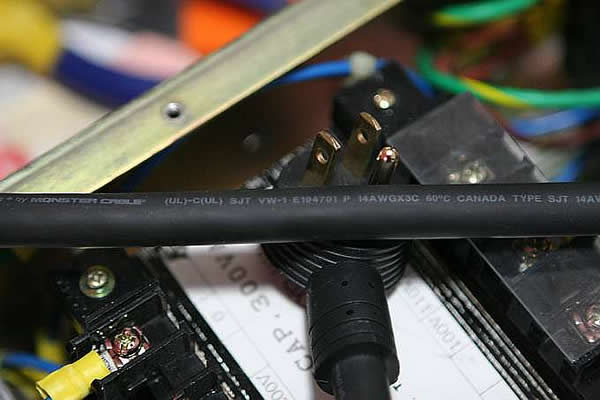

输入电源线为MONSTER CABLE（怪兽）POWERLINE200，虽不高档，用在此还算相称

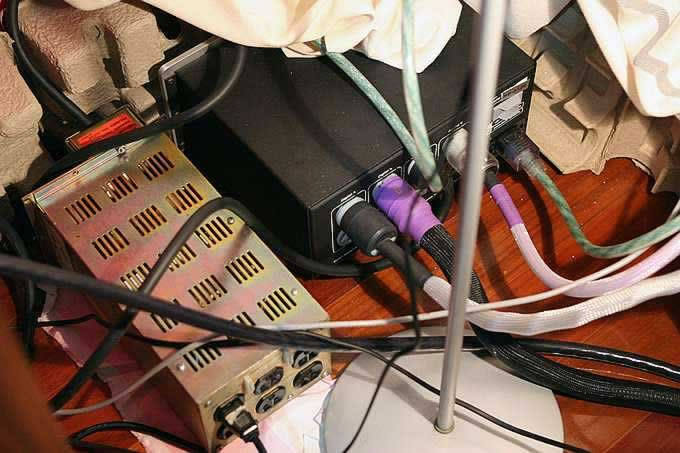

但放在POWERSNAKE HYDRA 8旁边，就显得寒酸了许多

还有一个特点，就是YLJ多的时候，只要把旁边的220V串联过来，就可以多二个100接口啦
