荧光管显示的维修收音机可调直流稳压器(3)

时间:2013-02-14 13:36来源:www.crystalradio.cn 作者:江湖大佬 点击: 次
控制板焊盘面。 全部器件布局完成，待布线。 因为采用捆扎工艺最担心的是如布错或布漏走线，如需更改那就是相当的麻烦事情，为使避免遗错，编制了张布线总表。因这作品算较简单，焊接表就可以给省略了。如是复杂些

控制板焊盘面。

荧光管显示的维修收音机可调直流稳压器

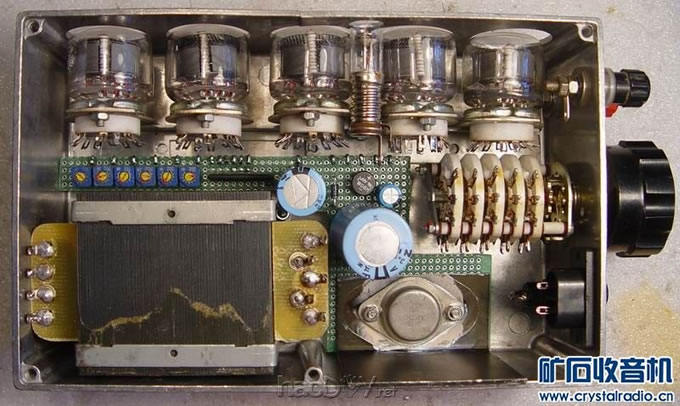

全部器件布局完成，待布线。

        因为采用捆扎工艺最担心的是如布错或布漏走线，如需更改那就是相当的麻烦事情，为使避免遗错，编制了张布线总表。因这作品算较简单，焊接表就可以给省略了。如是复杂些的当然要再做好焊接表的编制才稳妥。

                           荧光管显示的维修收音机稳压器-布线表

线号

路             由

 线色



功 率 线



1

 CZ_A — BX_1

1

2

 BX_2 — T_11

1

3

 T_12 – T_13

2

4

 CZ_B — KI_关

2

  5

 KI_3.0V – KI_4.5V – KI_6.0V – KI_7.5V – KI_9.0V – KI_12V – T_14

2

6

 T_24 – KII_6.0V – KII_4.5V – KII_3.0V

2

7

 T_22 – KII_7.5V – 9.0V – 12V

2

8

 KII_关 – P3

2

9

 T_21 – T_23 – P1

2

10

 P2 – OUT_(-)

2

11

 P4 – OUT_(+)

2



控 制 线



12

 T_13 – P_5

3

13

 P6 — T_11 — G1_9 — KIII_关 — KIV_关 — D_(-) — G5_13

3

14

 P7 – G5_2

4

15

 P8 – G4_2

4

16

 P9 – D_(+)

4

17

 P10 – G3_2

4

18

 P11 – G2_2

4

19

 P12 – G1_2

4

20

 KIII_3.0V – G3_11

5

21

 KIII_4.5V – G3_10

5

22

 KIII_6.0V – G3_7

5

23

 KIII_7.5V – G3_6

5

24

 KIII_9.0V – G3_4

5

25

 KIII_12V – G3_12 – G2 _13

5

26

 KIV_3.0V – KIV_6.0V – KIV_9.0V – KIV_12V – G4_3

6

27

 KIV_4.5V – KIV_7.5V – G4_9

6

28

 P13 – KV_12V

7

29

 P14 – KV_9.0V

7

30

 P15 – KV_7.5V

7

31

 P16 – KV_6.0V

7

32

 P17 – KV_4.5V

7

33

 P18 – KV_3.0V

7
