http://bbs.mydigit.cn/read.php?tid=820332&ds=1&page=3&toread=1#29739695后半段 32楼 上次做的 传送门 体积虽然小 不过外观很一般 25A的管子 但插座估计也就10A了 120W的功率呗 有了上次的经验 这次选了好板子 还专门画图大概纸设计了一下 做成了这次的电源 双DC座 也不知道这插座实际电流能上到多少 求大家指教一下 双3R35做5V和3,3V 3R33做5VSB 393做开机和PG 12V管子还没想好用一个还是两个 上图

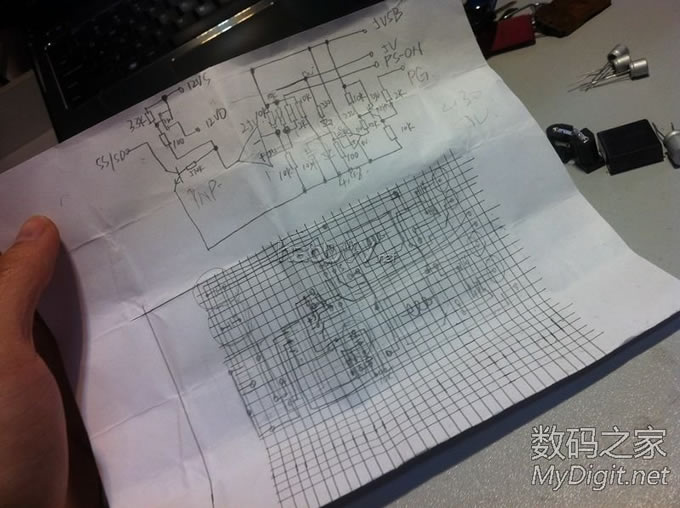

设计的图纸 洞洞板的

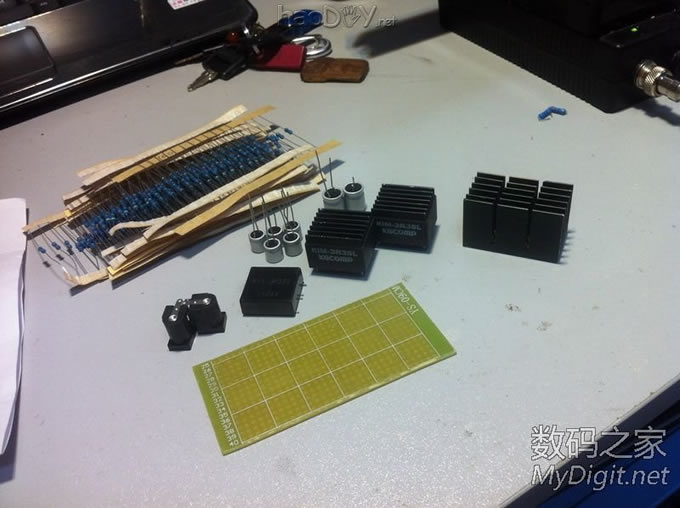

准备原件 1000UF 6.3V固态 5个 最后用了4个 5VSB那路固态放不下 560UF 16V固态 4个 DC插座 2个 洞洞板一块 尺寸30x16 1片 3R33模块 1个 3R35模块 2个 D417 P沟道MOS管 2个 还没想好用几个 10UF 25V电解 1个 8050 8550 电阻等若干

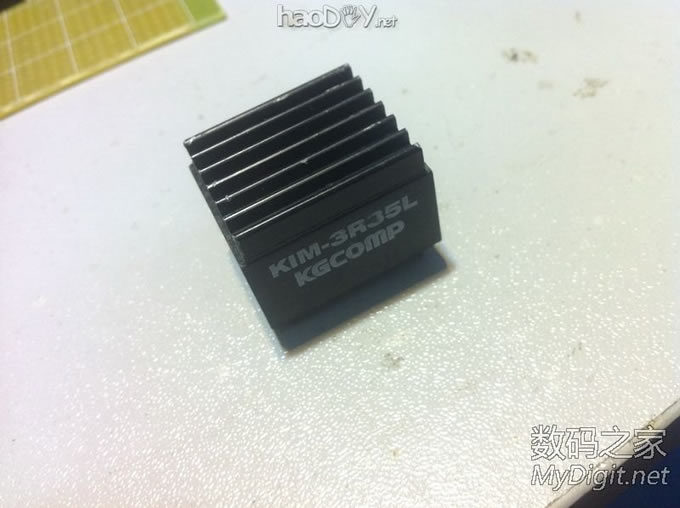

首先拆3R35模块 要改电压 加控制线

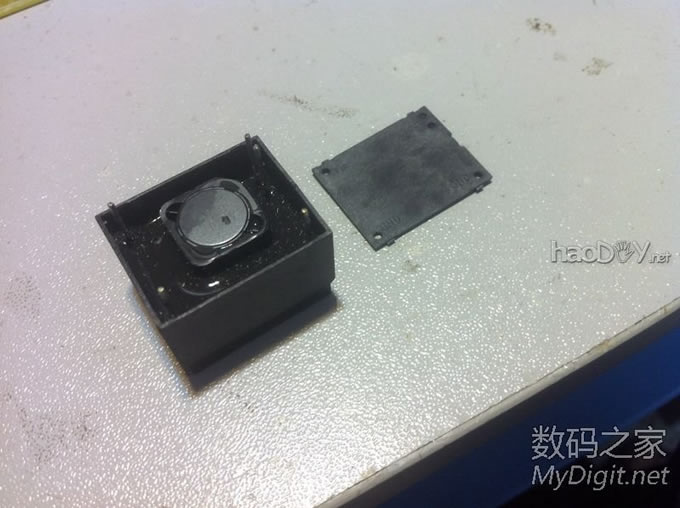

掀开底盖 可见一个大电感 我用的镊子

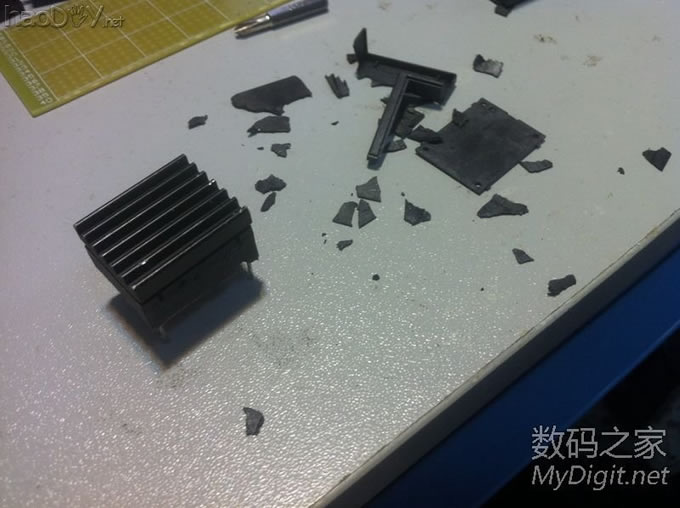

拆掉周围的塑料外壳 这部钳子暴力拆解
刀片切下散热器 注意板子上有两个电容比较高

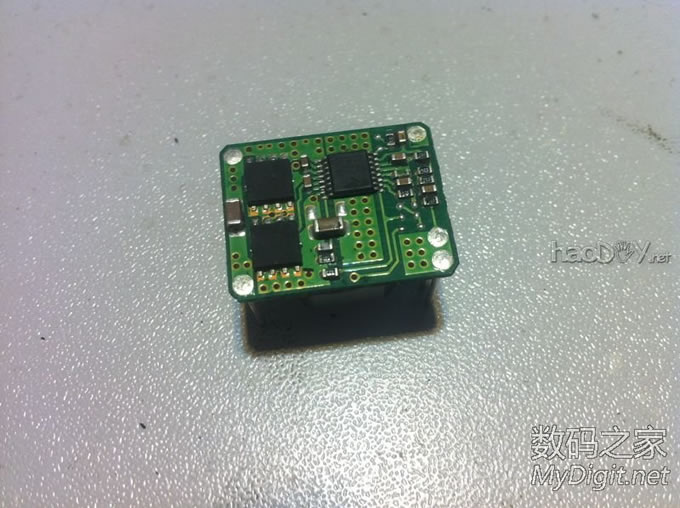

清理掉黑色的硅胶 这部牙签干活 不会伤到板子

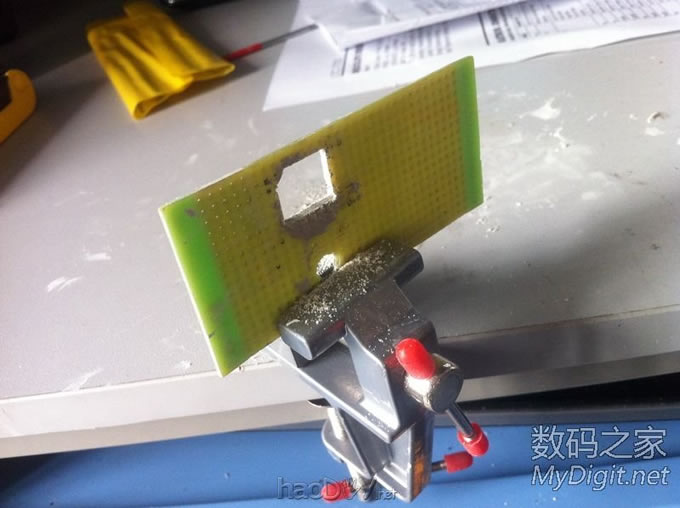

准备板子 3R35的电感比较高 为了降低高度 就直接穿板安装 电钻加锉刀 锉板子难度不大
这板子挺厚的 质量挺好
第二个孔也打好了

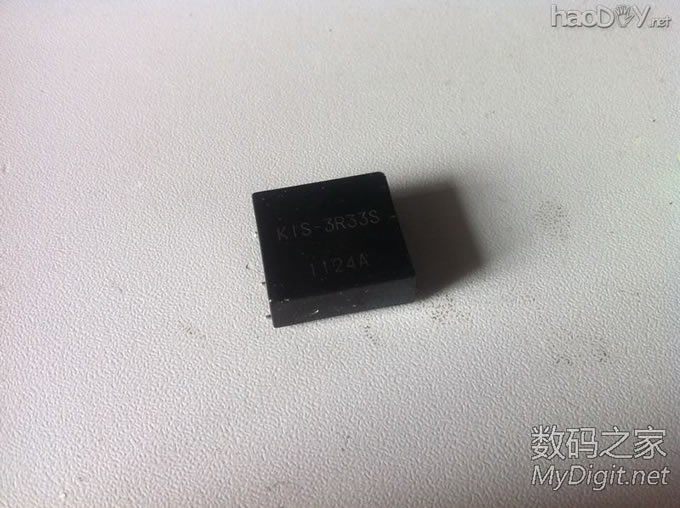

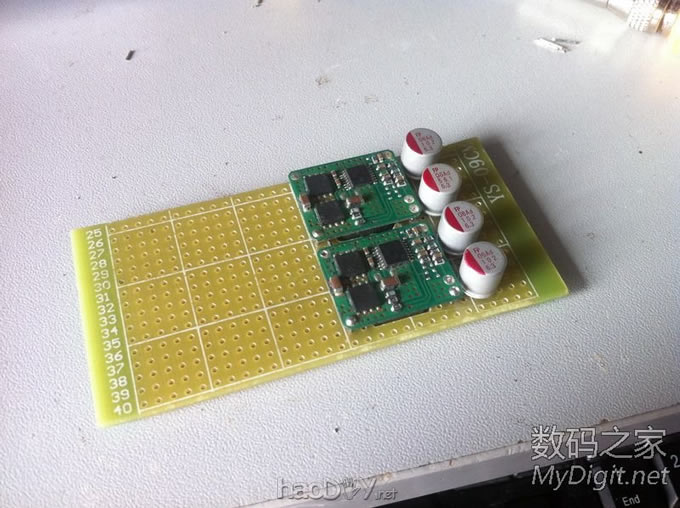

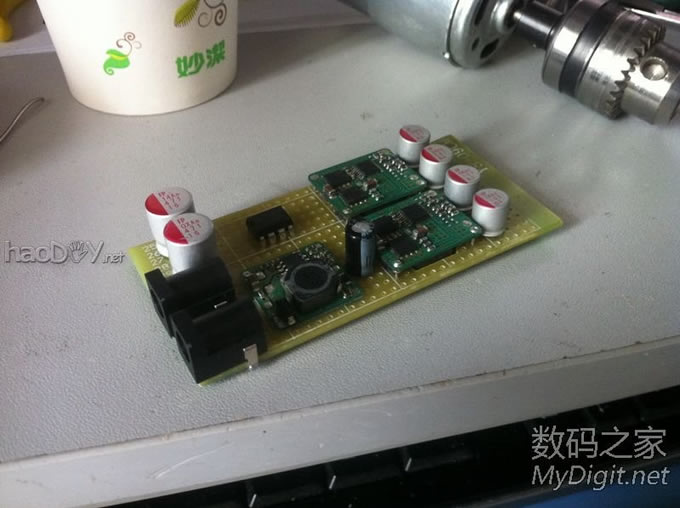

装上模块和输出电容 3R35模块的引脚装在洞洞板上很合适 —————————————————————————————————————————————— 下一步准备3R33 5VSB的模块

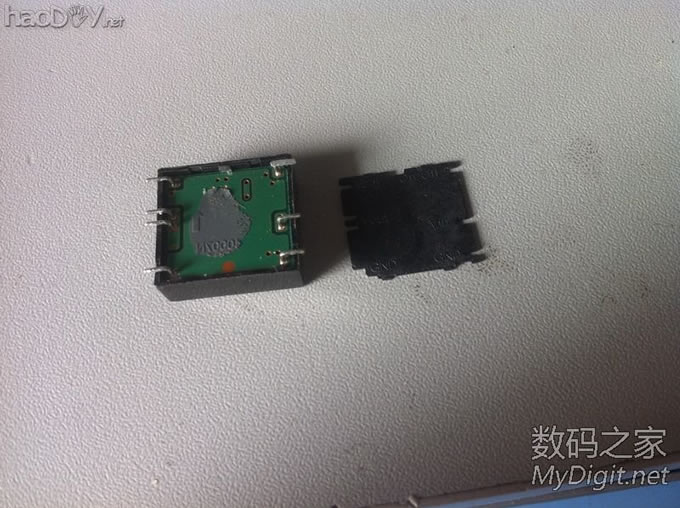

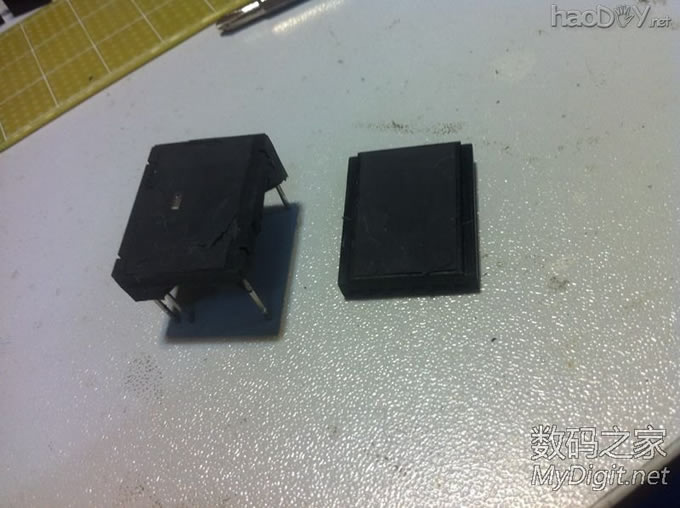

同样是拆开后盖

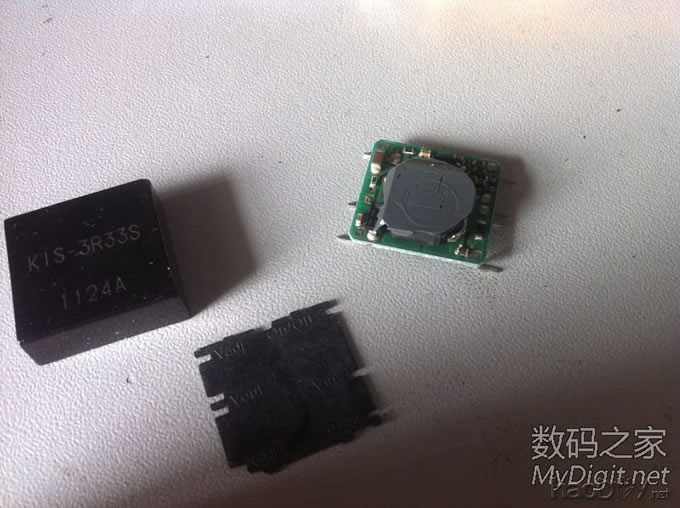

再拆开顶盖 整个过程一把一字螺丝刀就可以了
装在板子上 这步注意 3R33模块不像3R35 引脚位置和洞洞板不符 模块的引脚还很脆弱 安装的时候一定要小心
这里5VSB准备上同样的固态来着 但后来因为固态的宽度问题 没有那么大的空间安装 就选择了16V 220UF的电解电容 可能有人会说3R33输出电容太小不行 我最后妥协这么小容量的原因是这路电流要求不高 而且我只改5V 没有动原机的MLCC电容（原机参数好像是22UF 6.3V）所以没什么大问题

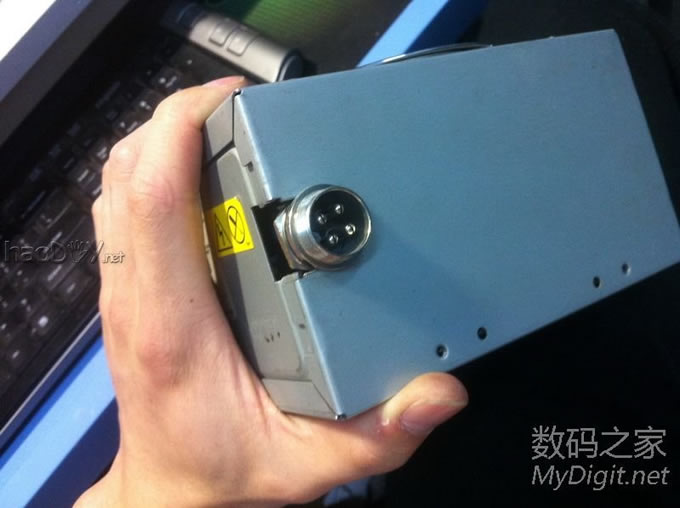

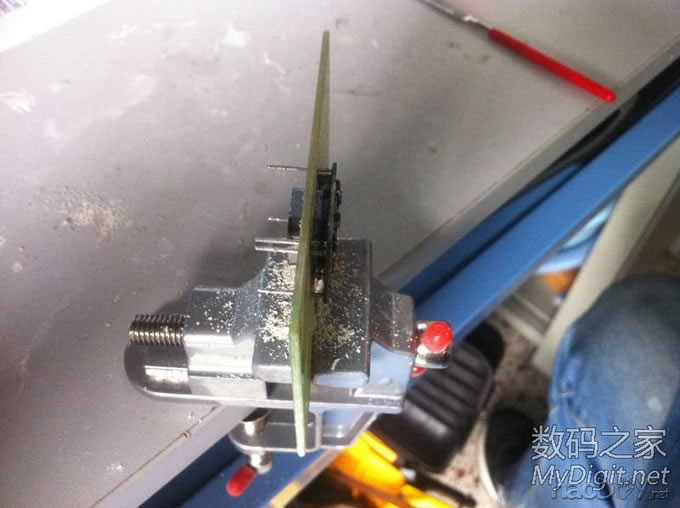

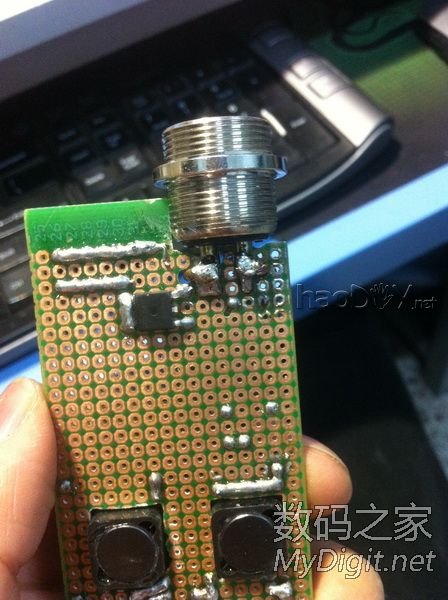

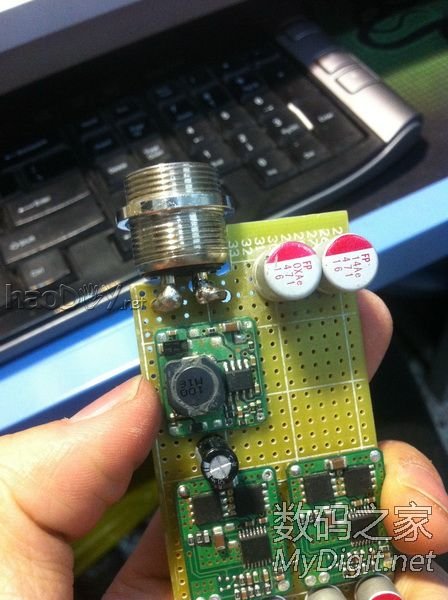

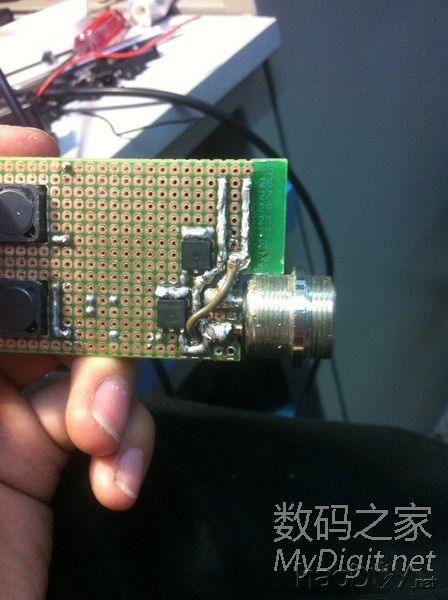

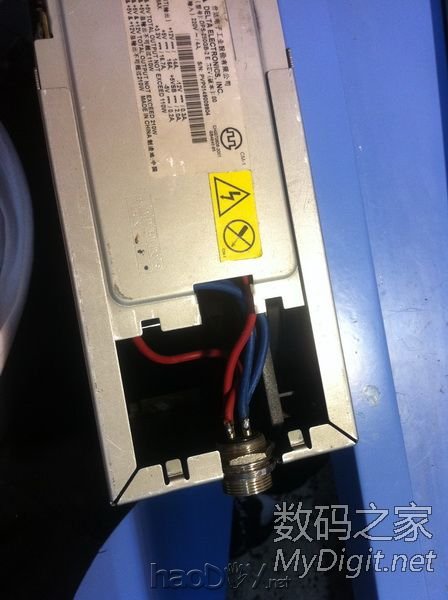

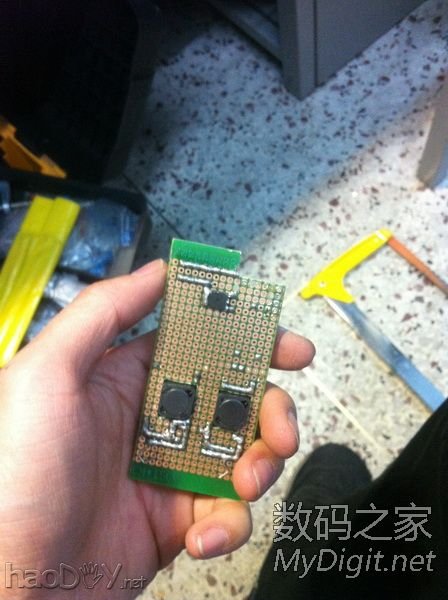

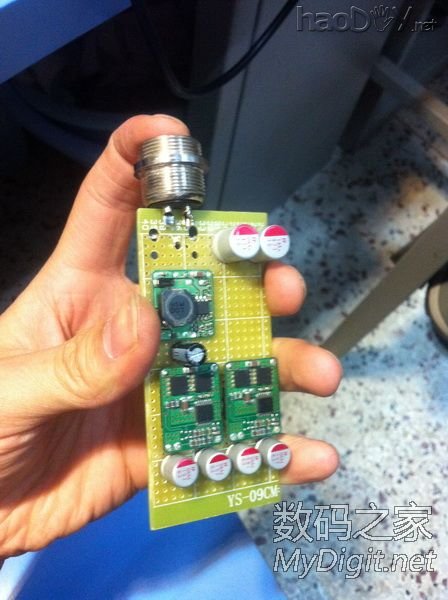

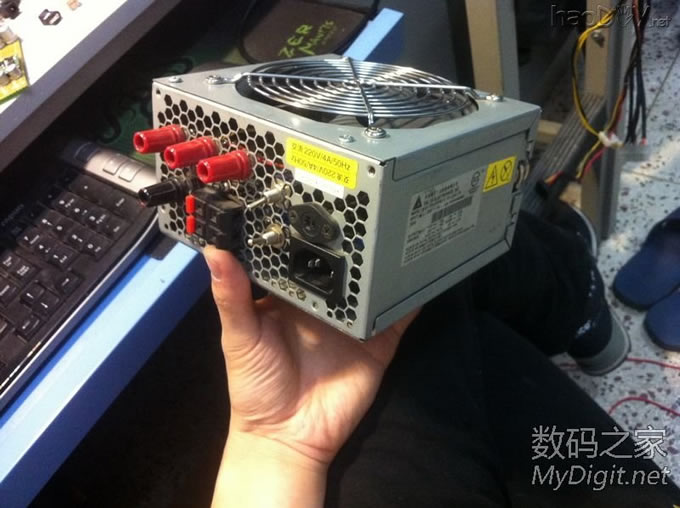

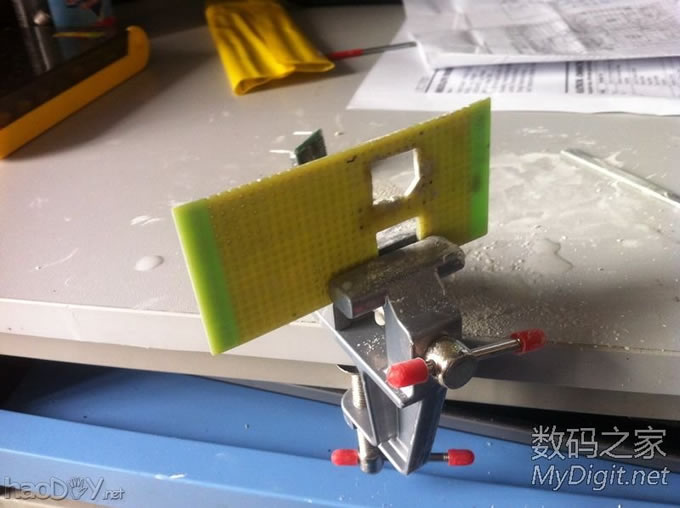

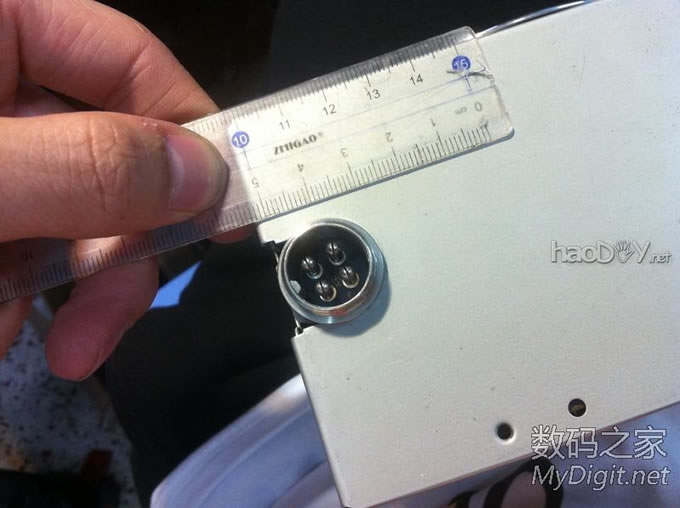

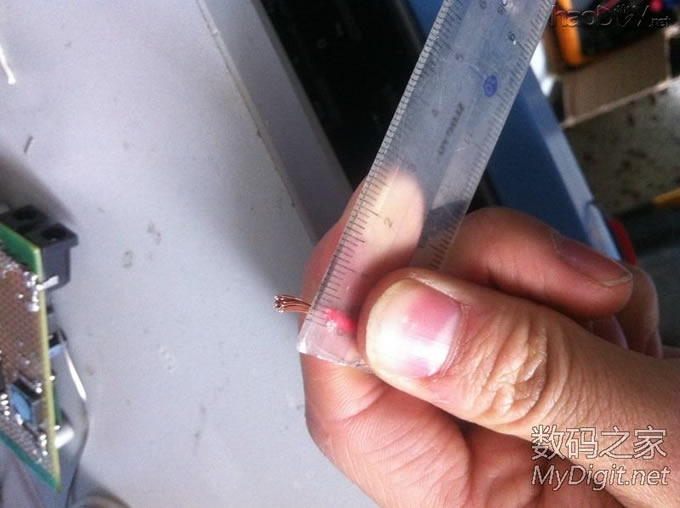

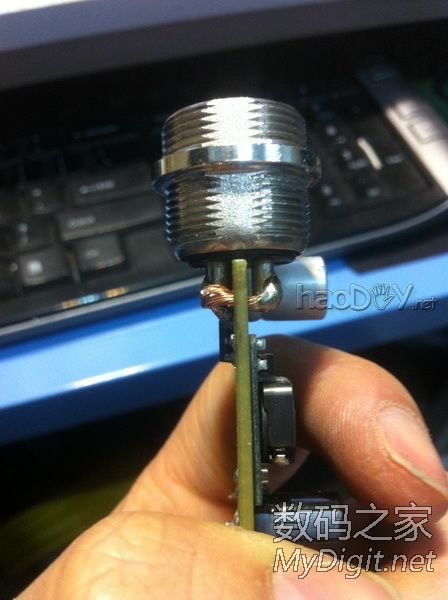

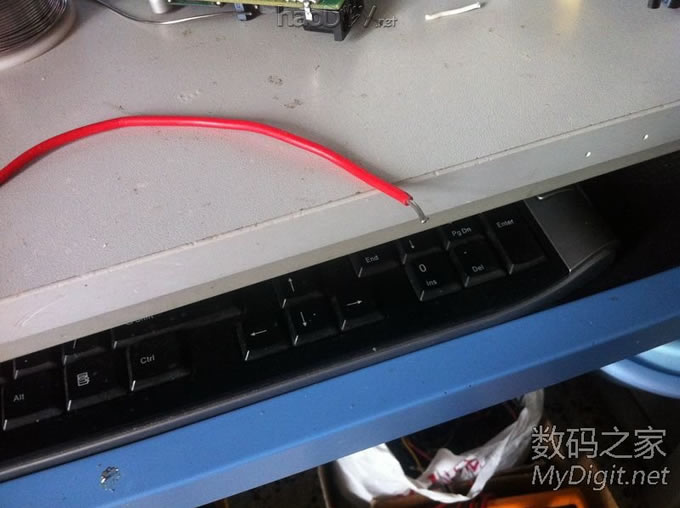

经过sw5188大神的指教 发现那两个破插座都是铁的。。 别说30A 估计10A都费劲 果断拆掉 并在垃圾堆里搜索更好的插接件 终于   找到了这货 为什么是他呢？ 看菊花  以前改的台达实验电源 用了好大好大的一个航空头 不是494方案 就没改调压 当时为了兼顾ATX的功能 加了这么个航空接头 两地一红一黄 这下知道这货有多大了吧 估计40A都可以 妈妈再也不怕我的小水管流量不够了 还找到几根很好的线  电闸箱布线用的 铜线 不是单股的  不错吧 请问一下这是1平方还是2.5平方 拆开电源  粗粗的铜线 这个好像是2.5平方的多股线  装在板子上比划比划 有点高 锯板子  之后又经过了细致打磨 焊接好的效果  背面  中间用铜线连接 就是刚才很粗的那个  上了航空头之后 有种想上第二个管子的念头 嘿嘿~ ———————————————————————————————————————————————————————————————— 华丽的分割线 果然没有忍住诱惑 上了第二个管子 现在12V最大电流50A！那就是600W！  那跟棕色的线是5VSB那路3R33的地线 没办法了 —————————————————————————————— 大电流部分差不多了 到时候一根线过去就行了 要是有空间再加几个电容 现在开始处理信号部分 LM393 ______________________________________________________________________ 继续 (责任编辑：admin) |
