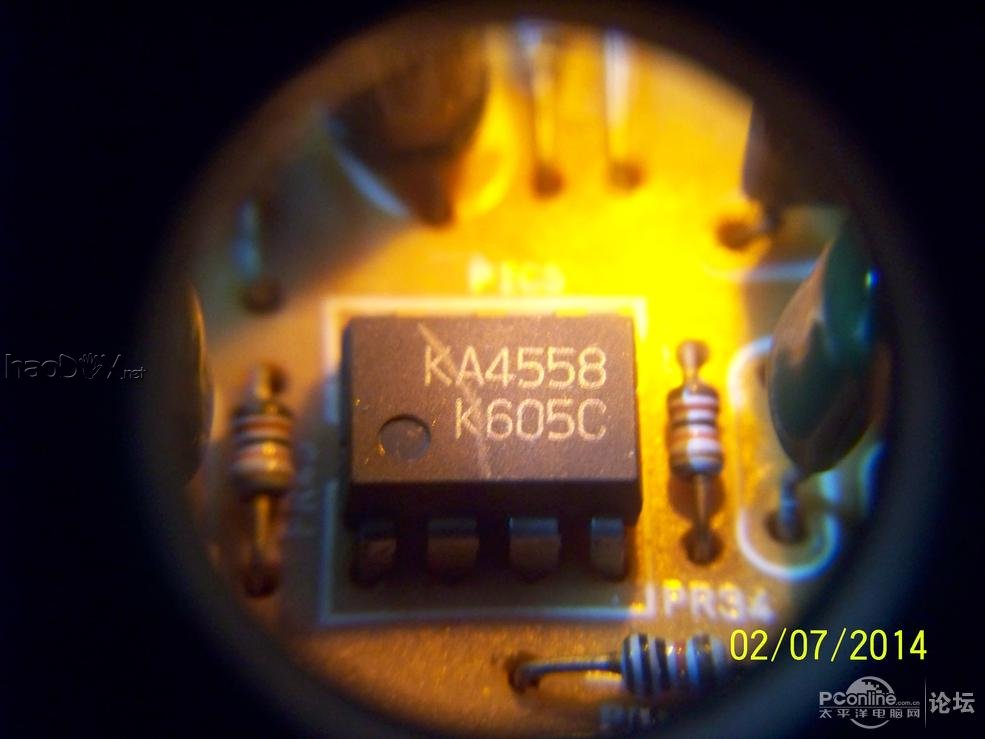

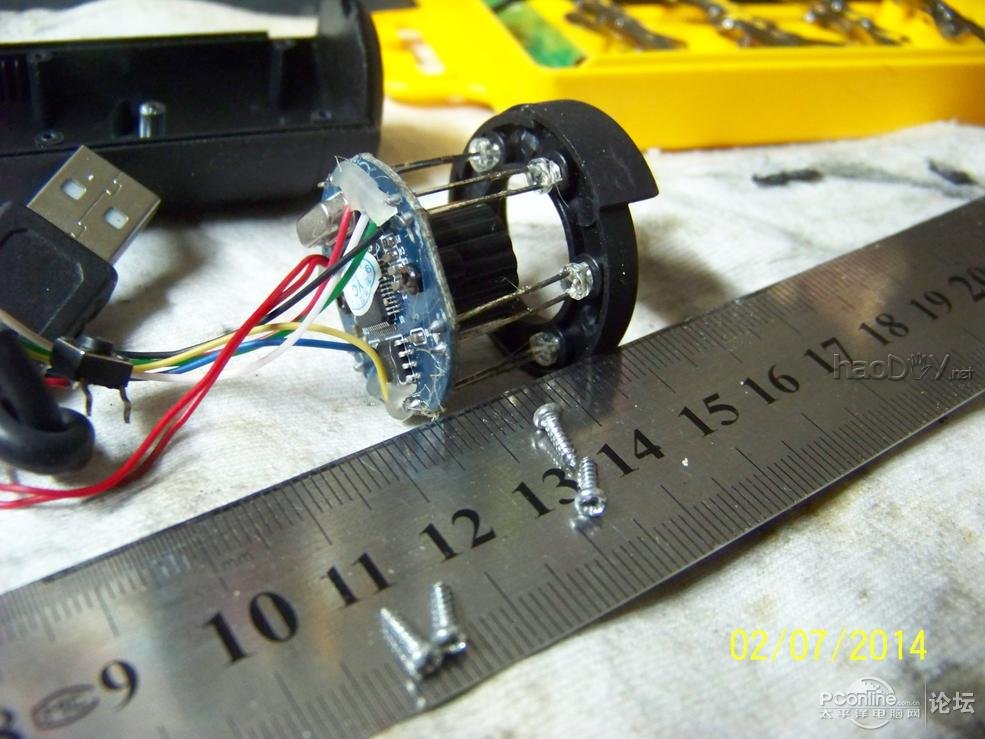

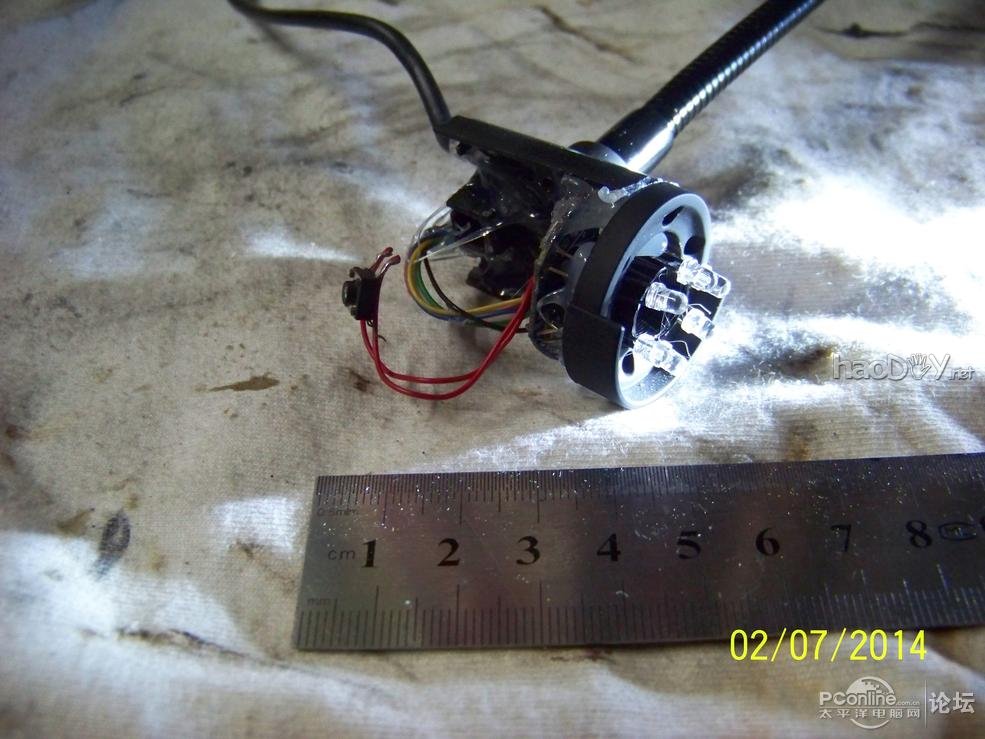

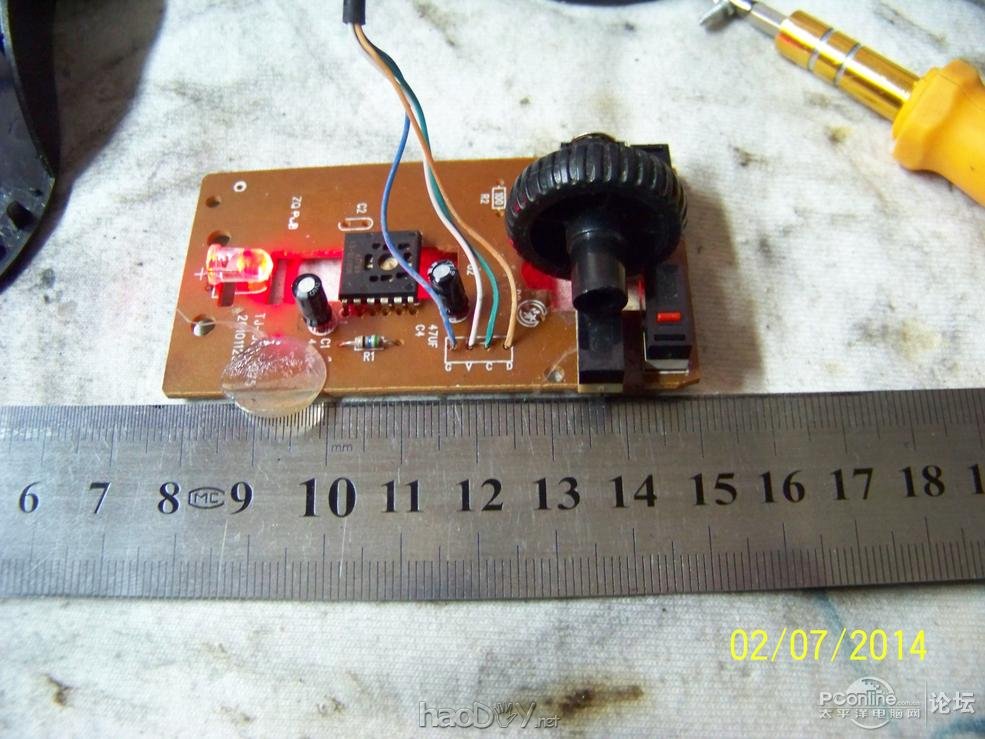

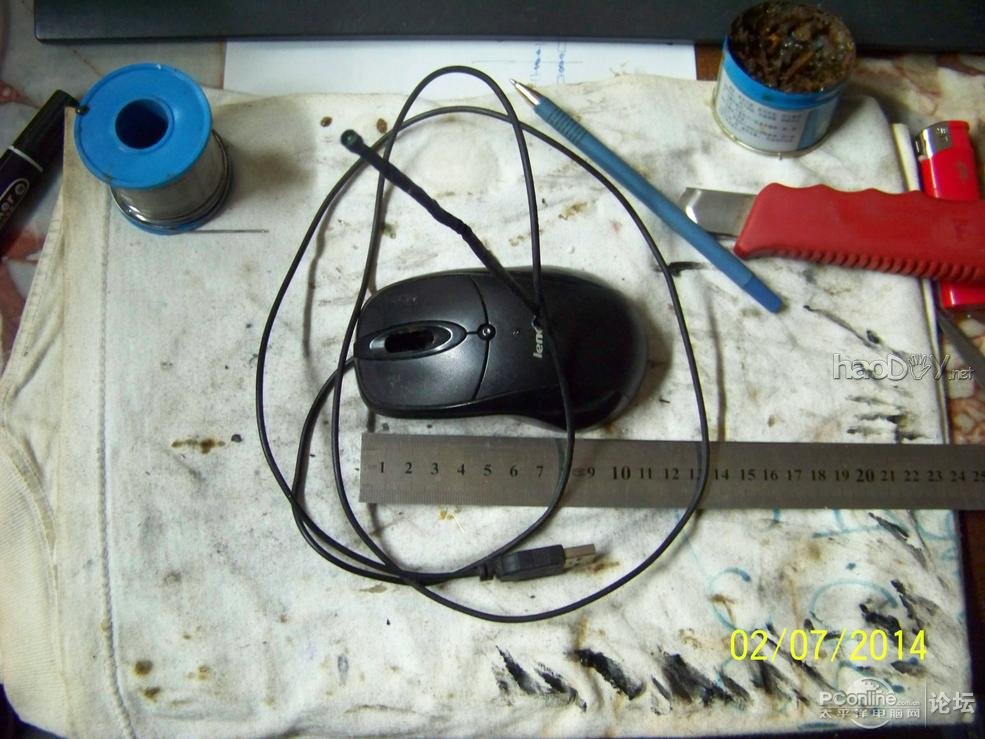

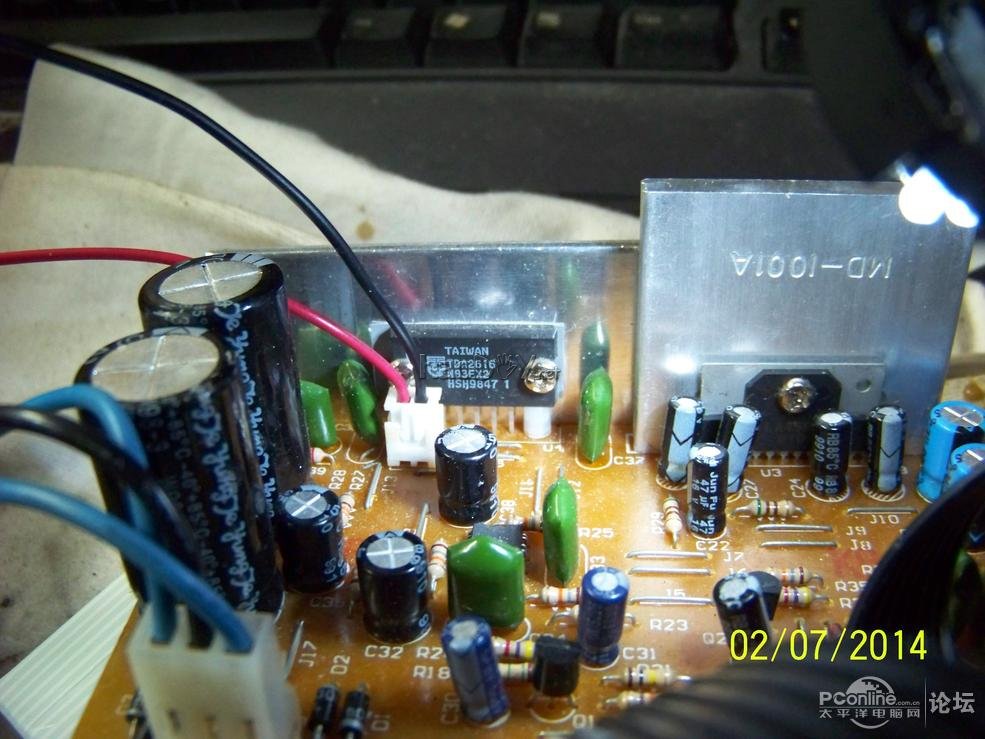

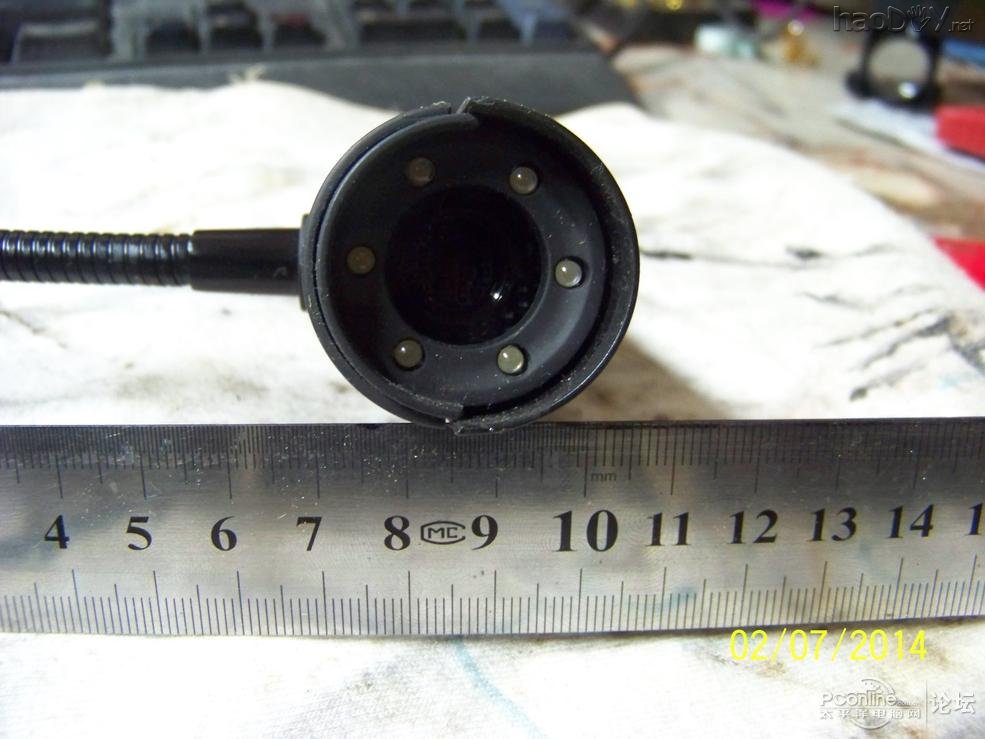

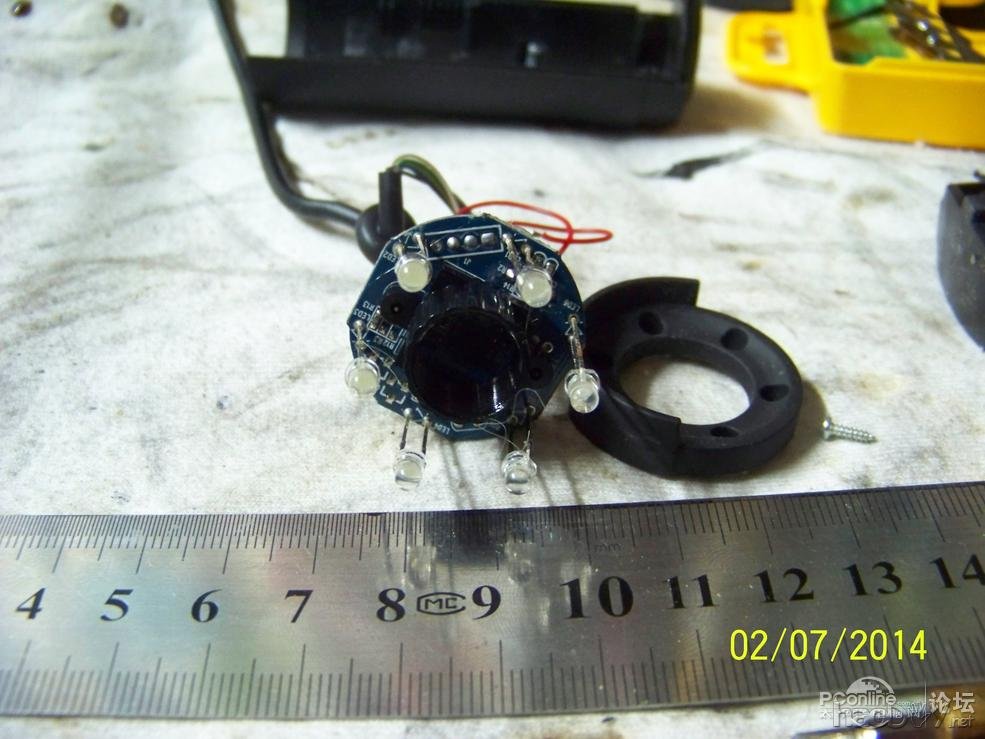

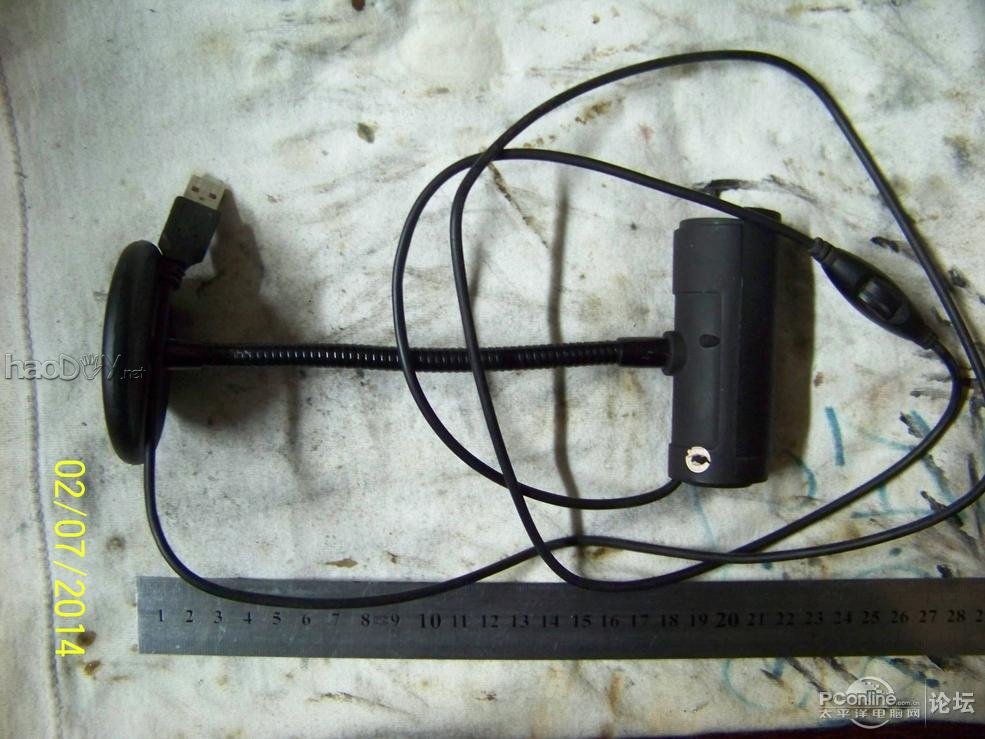

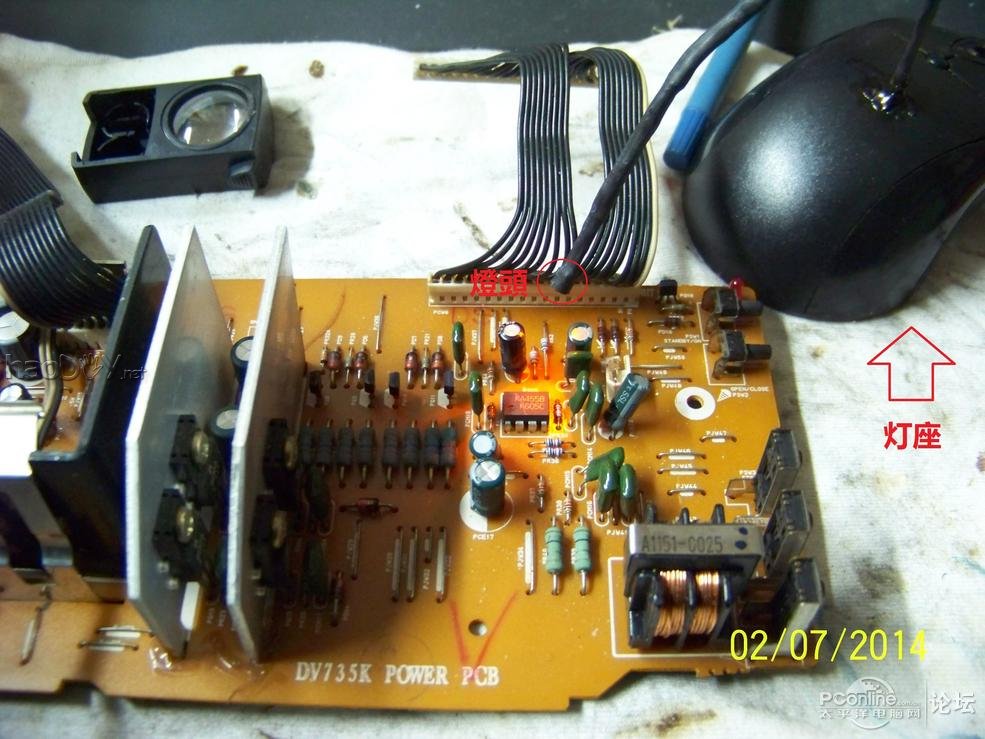

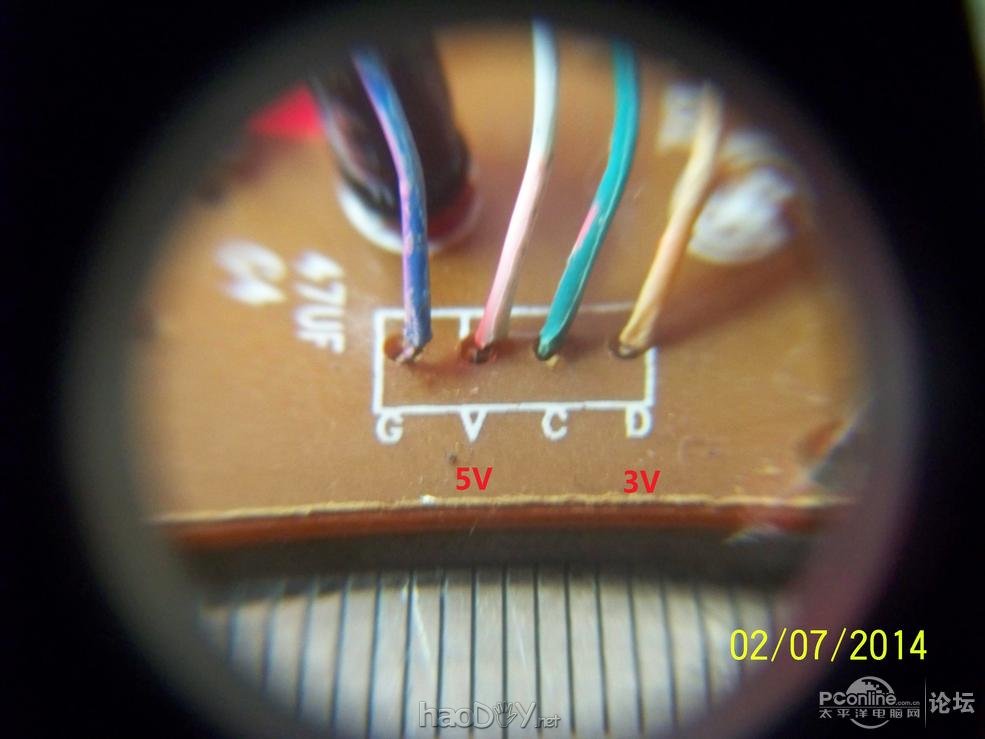

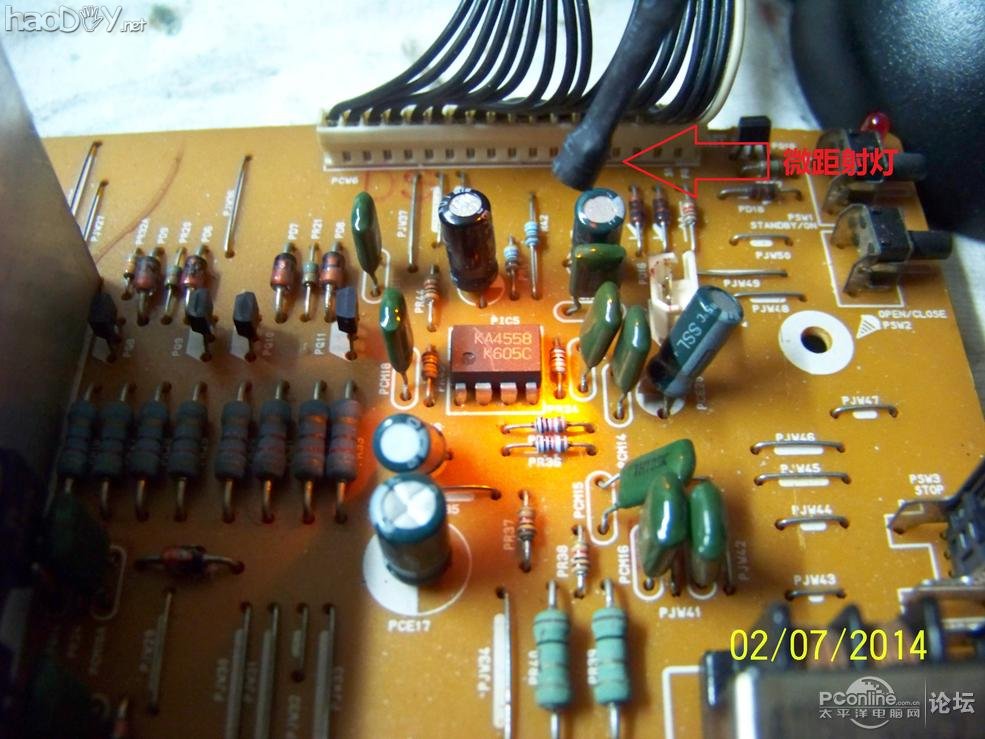

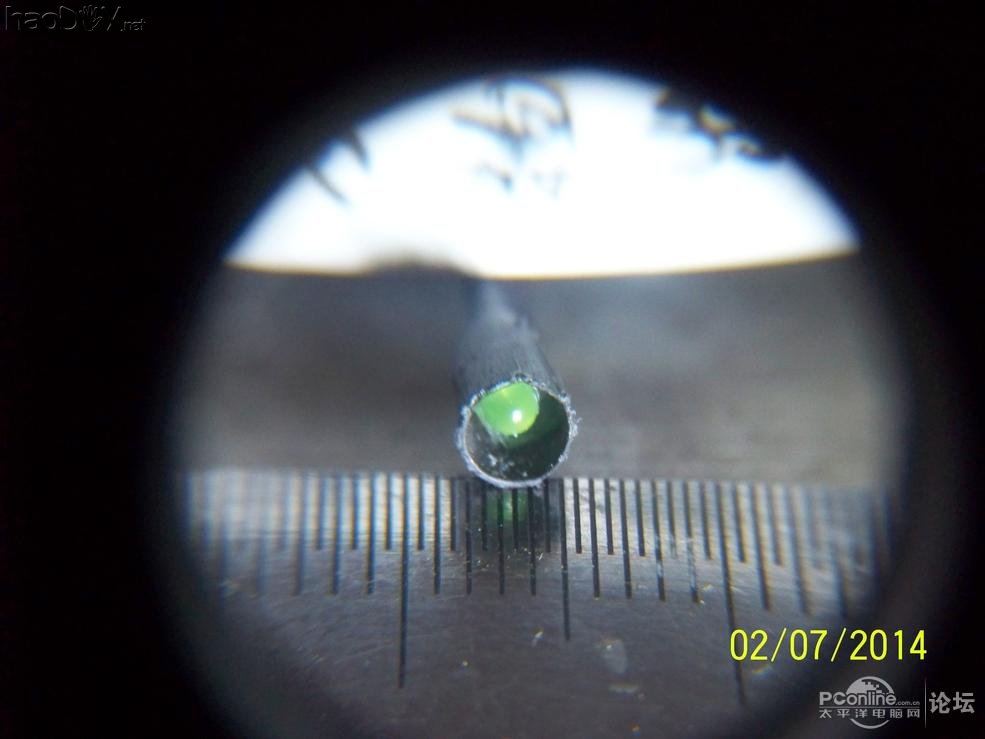

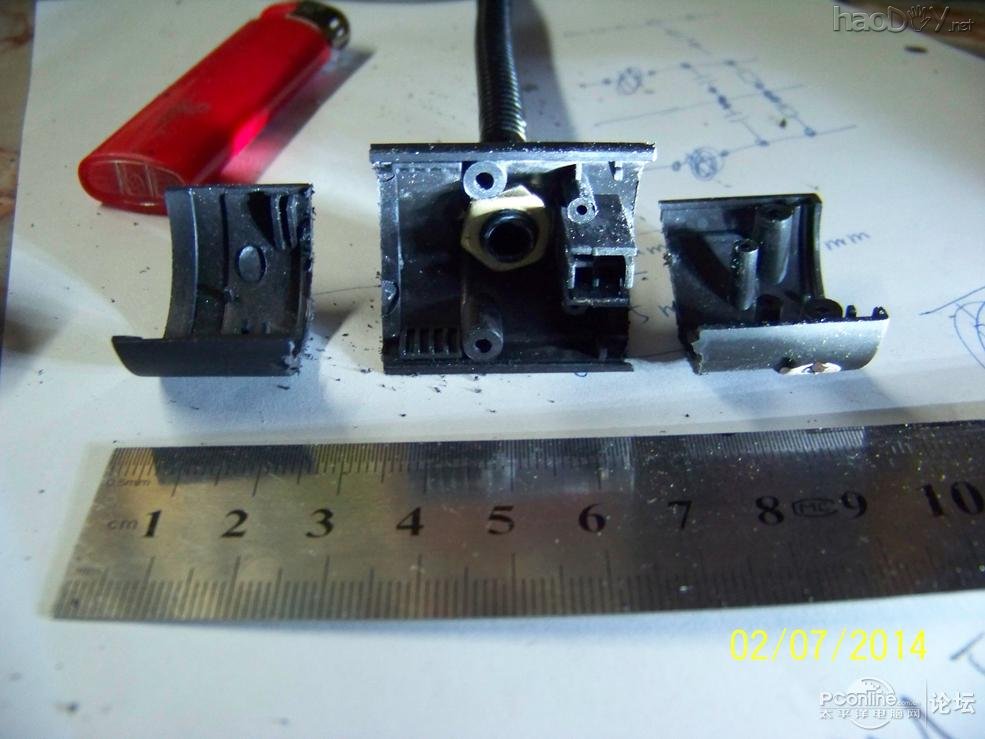

用微距拍摄电子元件的时候，由于电路板上元件众多，会遮挡住必要的光线，从而影响拍摄效果。这时，微距摄影照明专用灯的使用，就非常有必要了！现在，用摄像头改成一个专门用于微距摄影的照明灯： 1. 摄像头 - 这个被拆了的摄像头，要比我现在用的那个高级，但却被拆了，就是由于去年年初，换了win7之后，这个摄像头居然不被win7认，换上另外一个低档的头，win7却认！这也太奇怪了。所以，只能拆这个高级的了：  2.摄像头上的照明灯：  3. 拆开之后的摄像头：   4. 多余的部分，会遮挡和妨碍相机的镜头，故而将其锯掉：  5. 将六只LED灯适当聚拢：  6. 使用照明灯之后的微距拍摄效果：   微距摄影照明灯的改进 上面那些图片中的照明灯，还是非常巨大和笨重，下午继续改进，仅用了一只LED，用漆包线连接，借用了一个鼠标的底座和其UBS导线。 【用料】 1.联想鼠标/1个 2.鼠标UBS导线/1根 3.LED/1只 4.漆包线Φ0.8mmx160mm/2根 5.热缩管Φ2mmx30mm/4根 6.热缩管Φ3mmx170mm/1根 下面各图片，是制作过程和实际使用效果： 鼠标的电路板，仅使用蓝线和白线：  用万用表测出四个位置的电压。如果接3V，LED亮度不够，因此接在了5V上（G, V）。鼠标的电路板，弃之不用：      灯头细节：  关闭室内照明之后的使用效果： (责任编辑：admin) |
