打造高灵敏度光敏小夜灯

时间:2017-07-06 02:43来源:本站 作者:haodiy 点击: 次
上次在面包板上搭了个光敏夜灯，发现太不给力了，在日光灯下还亮着，就自己设计了个电路，经过几次实验，效果非常好，只有在几乎无光的环境下才会亮。电路图在此

上次在面包板上搭了个光敏夜灯，发现太不给力了，在日光灯下还亮着，就自己设计了个电路，经过几次实验，效果非常好，只有在几乎无光的环境下才会亮。

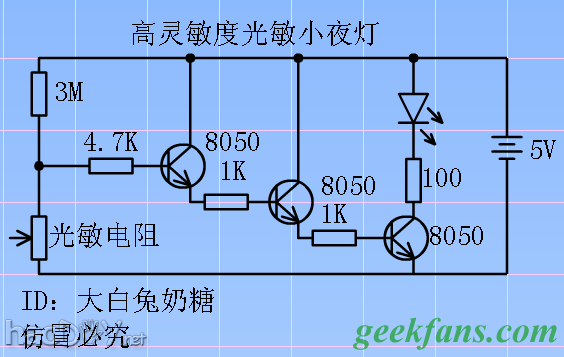

电路图在此！

打造高灵敏度光敏小夜灯



电阻可在500K到5M内调整

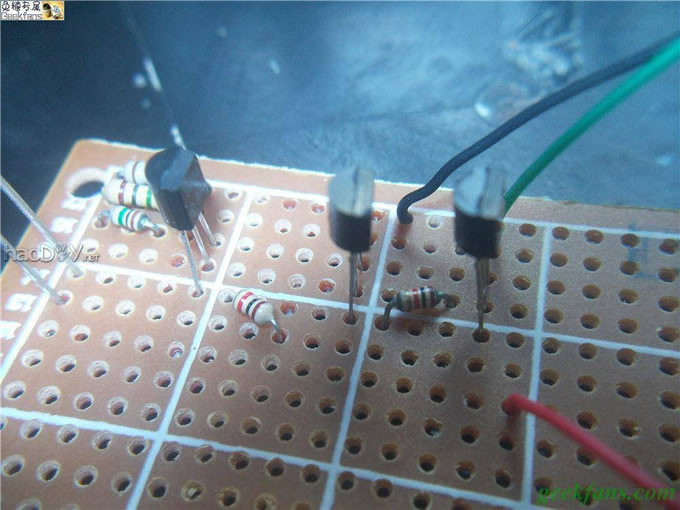

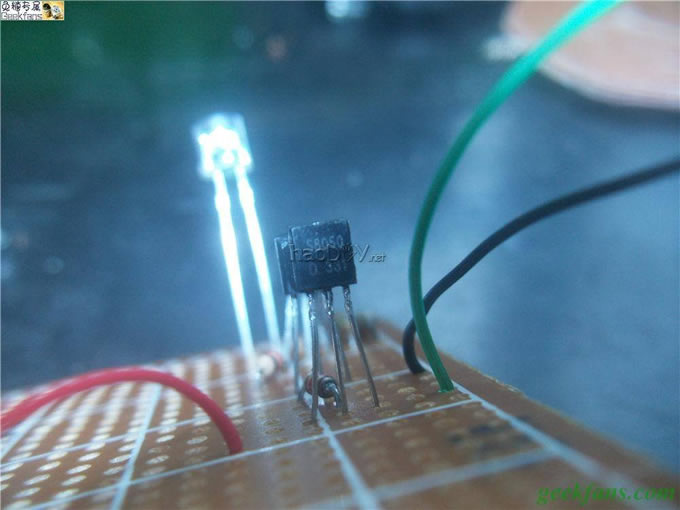

要注意8050的管件顺序是有字的那面对准自己EBC，NPN三极管电流是从C流到E，别把C和E搞反了
没有那么大的电阻，只能用3颗1M串联.
图中4.7K电阻不加也罢.  焊完才发现自己把正负极的线颜色弄反了……

打造高灵敏度光敏小夜灯

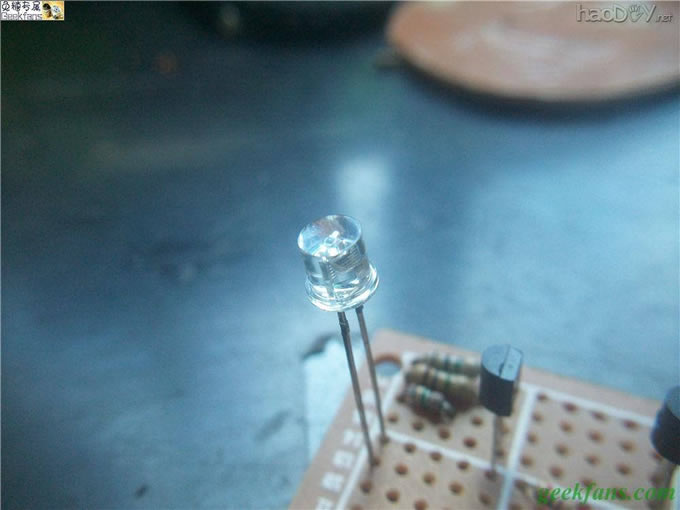

要注意光敏电阻也是有正负极的，插反了效果会非常差（无语说它是光敏二极管，商家标的是光敏电阻……我晕）

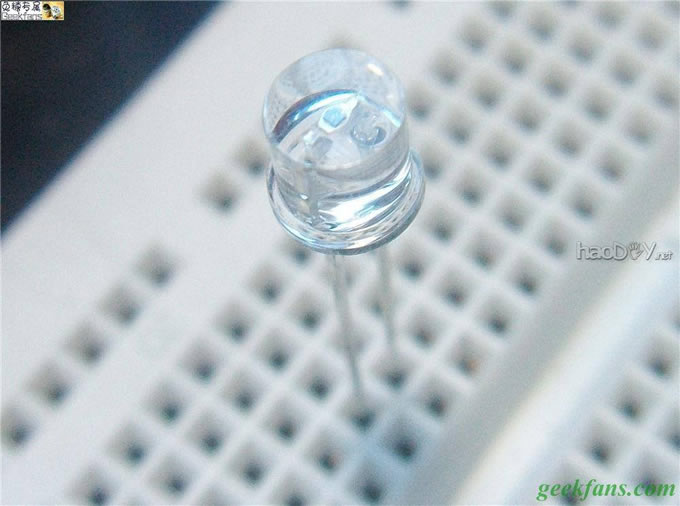

光敏电阻特写：

打造高灵敏度光敏小夜灯


打造高灵敏度光敏小夜灯


打造高灵敏度光敏小夜灯


打造高灵敏度光敏小夜灯

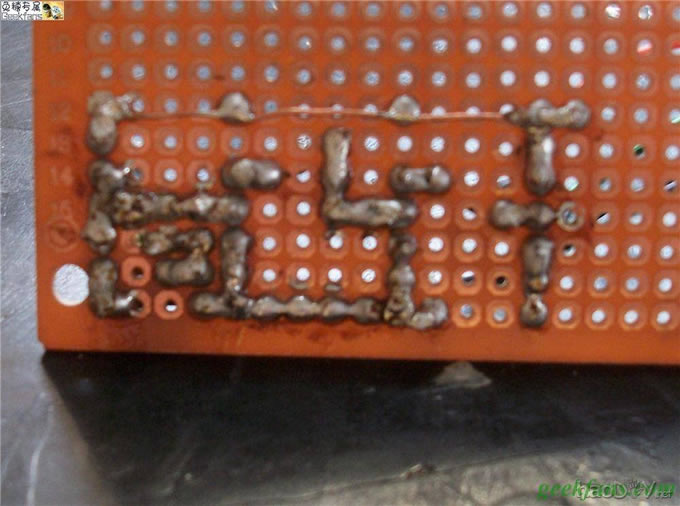

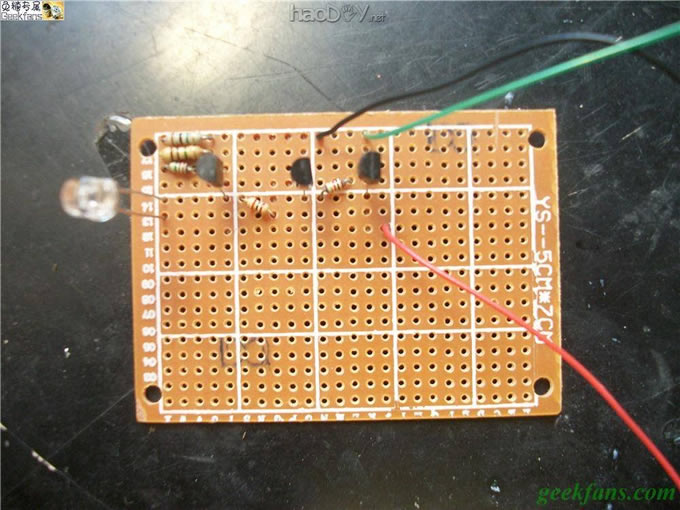

焊得不太好

打造高灵敏度光敏小夜灯

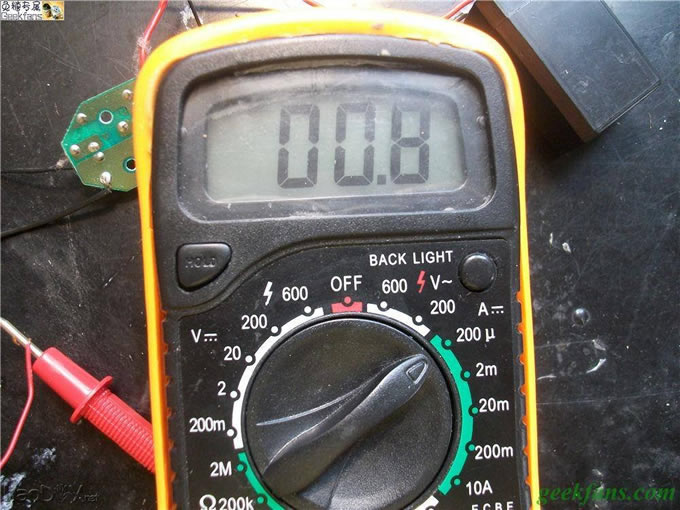

有光的环境中电流仅0.8微安

打造高灵敏度光敏小夜灯

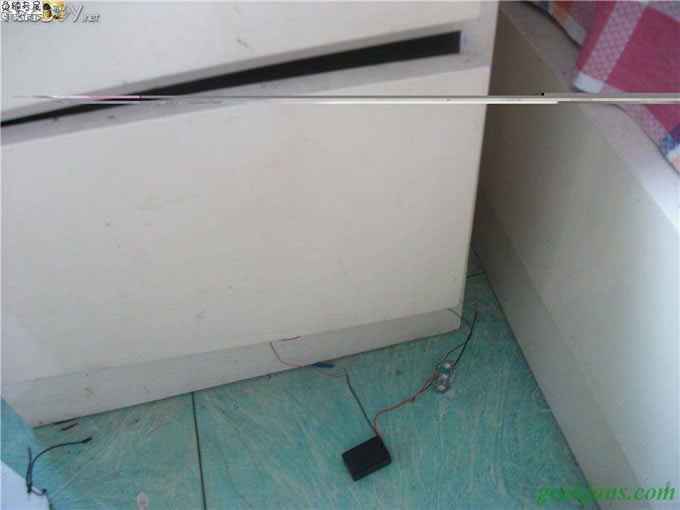

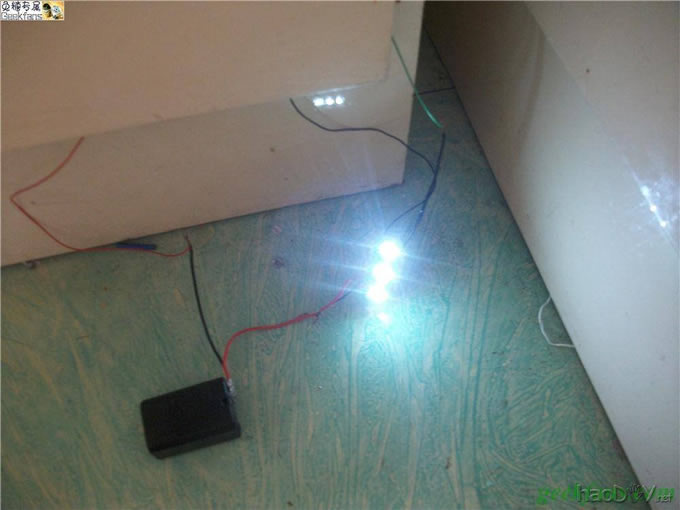

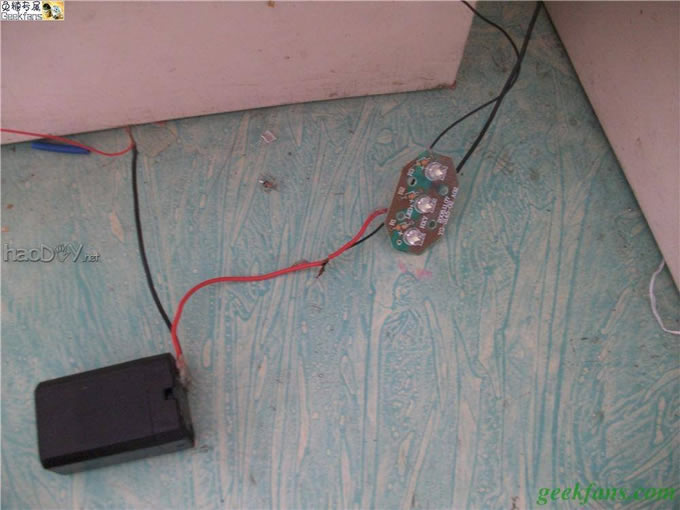

把它放在柜子里测试：

打造高灵敏度光敏小夜灯


打造高灵敏度光敏小夜灯


打造高灵敏度光敏小夜灯


测试视频

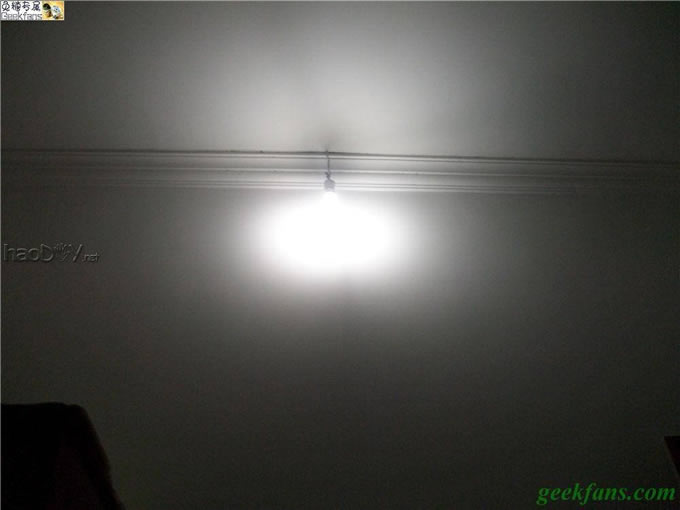

然后在7W节能灯下测试

打造高灵敏度光敏小夜灯
