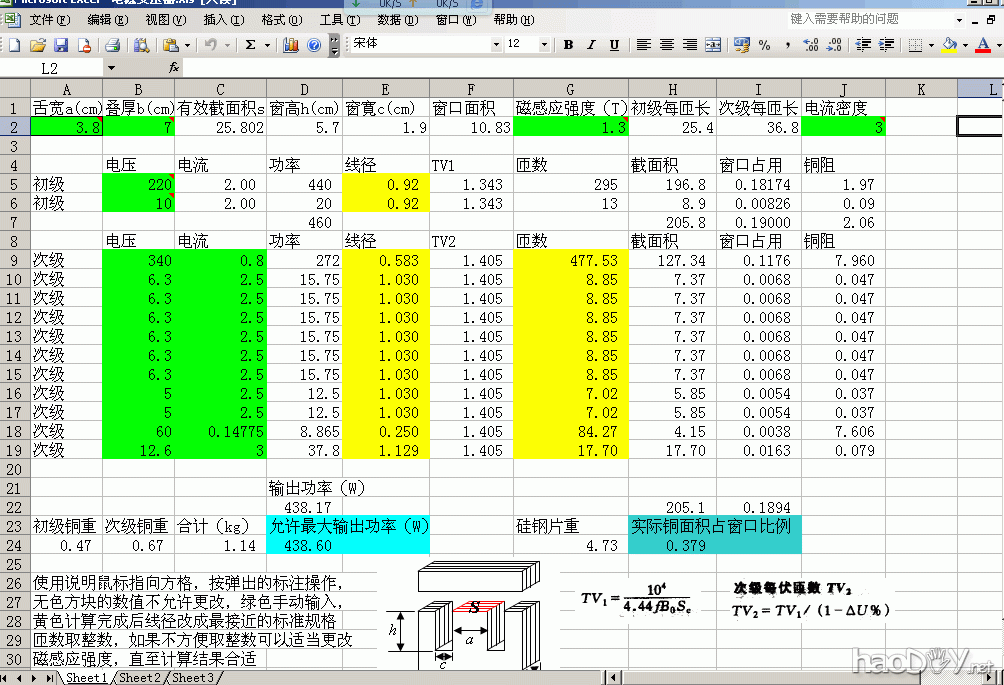

目的，通过一个实例设计和制作Julien版主6L6推挽线路的电源变压器，并设计一个Excel模板，该模板只需要输入铁心几何尺寸和磁感应强度就自动完成最大输出功率、匝数、线径、铜阻、效率的计算。 诚邀av-rgb和EXCEL高手参与。 第一版完成，各位试用，请提出宝贵意见。 本设计只要输出功率等于允许最大输出功率，铜面积占窗口的面积为38%。 元月4号更新，增加了铜重的计算，电压调整率计算更合理。1月10号更新，增加了硅钢片重量计算。 另附av-rgb网友的硅钢片规格表：http://bbs.hifidiy.net/attachment.php?aid=646126 fwi297 网友的国产圆铜漆包线规格表：http://bbs.hifidiy.net/attachment.php?aid=8103  1：根据铁心的尺寸、最大磁感应强度和铁心截面积计算出初级匝数、初级平均匝长、次级平均匝长。 2：根据窗口面积、窗口占用率与初级匝数自动计算出初级线径。 3：根据初级线径与电流密度自动计算出最大输入功率。 4：根据初级导线总长度与电阻率计算出初级铜阻。 5：根据初级铜阻与铁心损耗估算出效率。 6：自动计算出次级线径、匝数和铜阻。 7：手动更改漆包线型号，自动核算效率、窗口占用率。 |
