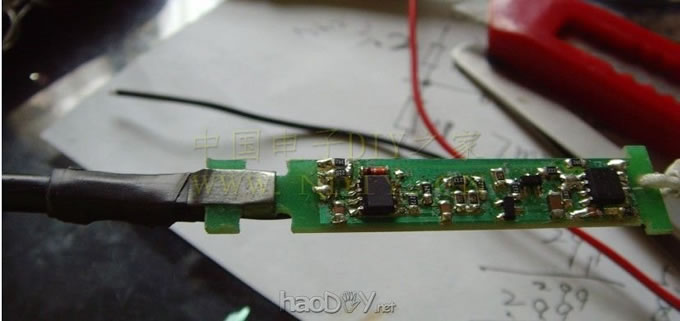

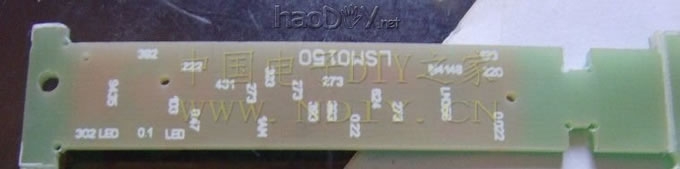

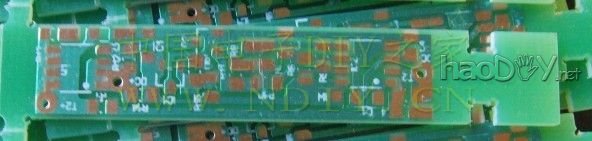

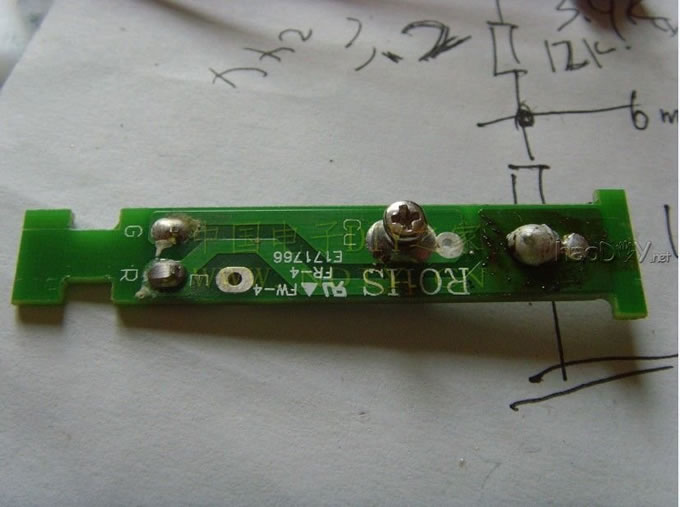

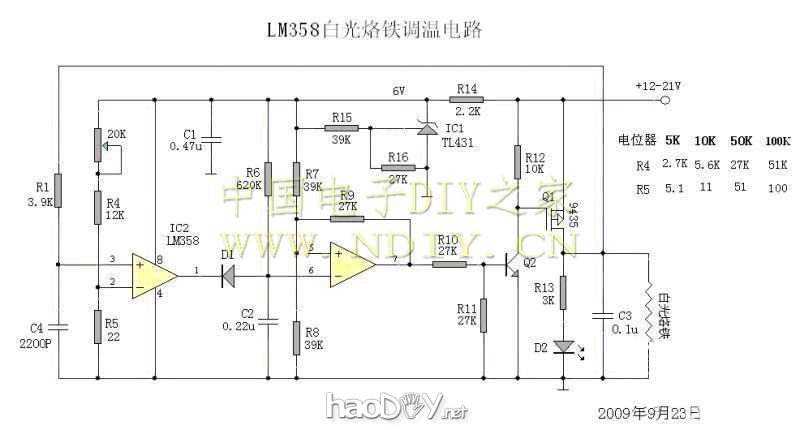

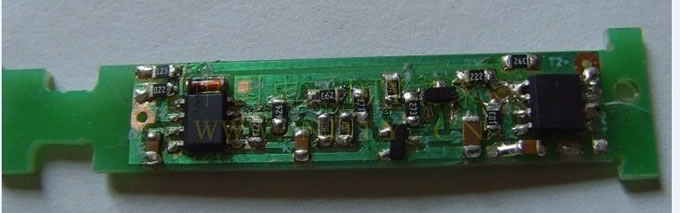

看大家玩白光都疯了，自己感觉小日本留下来的垃圾，我干嘛呀去捡来当宝贝呀，我支持国产的。全新的感觉也好点，把恒温控制电路放到手柄内部，只要外接12v-24v的电源就能正常工作使用了，在没有市电的地方用电瓶或者其他供电设备就能进行焊接作业。在网上查了一些资料，用下面的这个图进行改进。 把原手柄接线板取下来  根据图纸做好的控制板PCB，外型和原接线板一样，便于固定和安装   焊接好所有元件，为了缩小体积能顺利装进手柄内部，全部采用贴片  我用的是安泰信的两线烙铁芯，对温度监测电路做了适当调整，这个芯子在电偶电压在6mv左右刚好能化锡，在17mv温度达到最高450度，这个数值是我测的，可能不是很准确，所以把R5改成两个22欧电阻并联，上端电路不变，这样对原电路作最小的改动，最高温度能满足要求，但这样最低温度就有点低，电位器调到最低点电偶输出大概3mv，这个时候温度在140度左右，但能兼顾到焊接需要的温度范围，就没继续改动了。 焊接好的板子夹到手柄线固定铁片上的效果  把后面铁的部分用胶布裹一下，这个地方也是温度调节钮的安装地方，以防短路。 下面低手柄进行改造，我采用的方法比较简单，在尾端留够防弯折的导管插入手柄的距离再开一个和可调一样大小的孔 (责任编辑：admin) |
