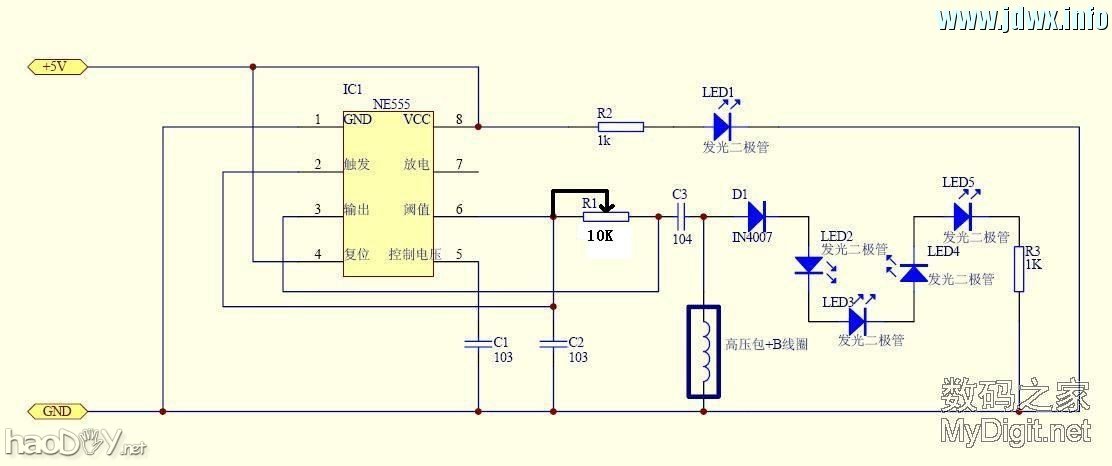

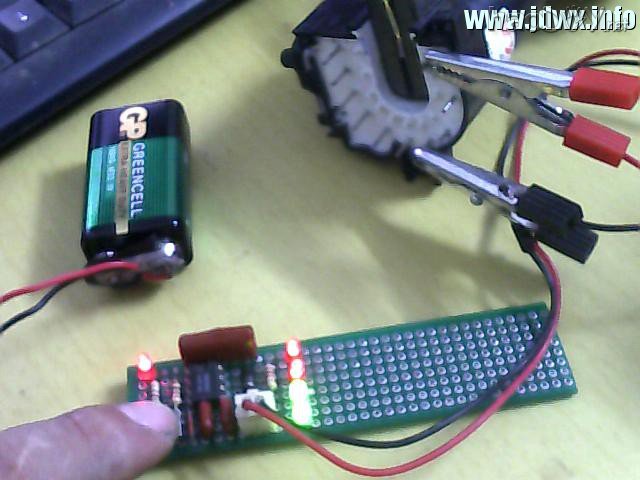

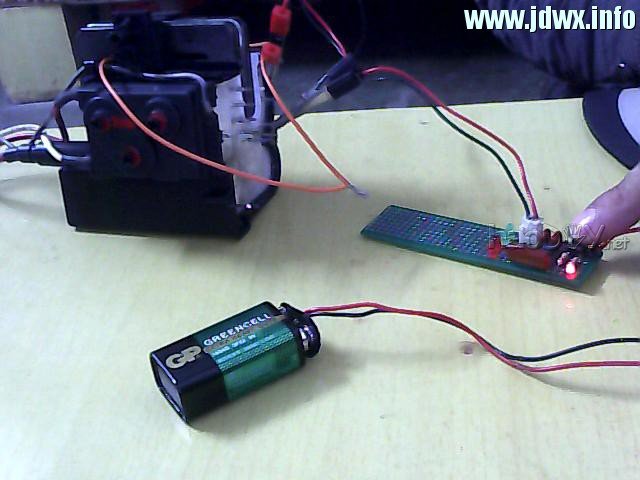

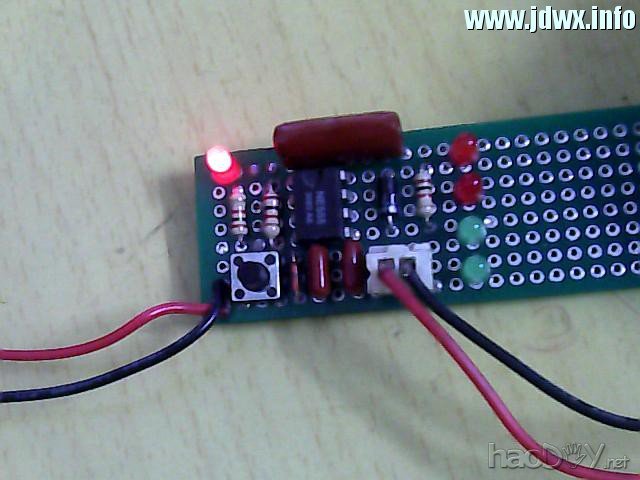

现在电视的行输出变压器坏的也很多,有时难免会误判,特用NE555做了一个行输出变压器短路测试仪,测量精确,电路稳定,方便实用，我试了一下，还可以。方便带上门去修。用9v电的非常方便。 例如上门去修一台彩电，怀疑是高压包坏了，可用它来测试一下，可以方便确定是不是高压包坏了，省去了很多时间。不多说了,先上原理图,下面这个是正确的电路图：  测试功能：测高压包的匝间短路状态（焊下高压包，接高压包的+B和行管引脚，不用分极性，如果高压包正常，D1、D2、D3、D4四个指示灯全亮，如果有一圈短路，四个指示灯全灭，证明此高压包内部有短路，坏的，可以在高压包磁芯上绕一圈，短路一下就可以检测出来。    这是我自己亲手制作的，测试很准，线路还看得过去，使用操作方便，不需要用万用表测量，直接观看四个指示灯就可以分辨出高压包的好坏 (责任编辑：admin) |
