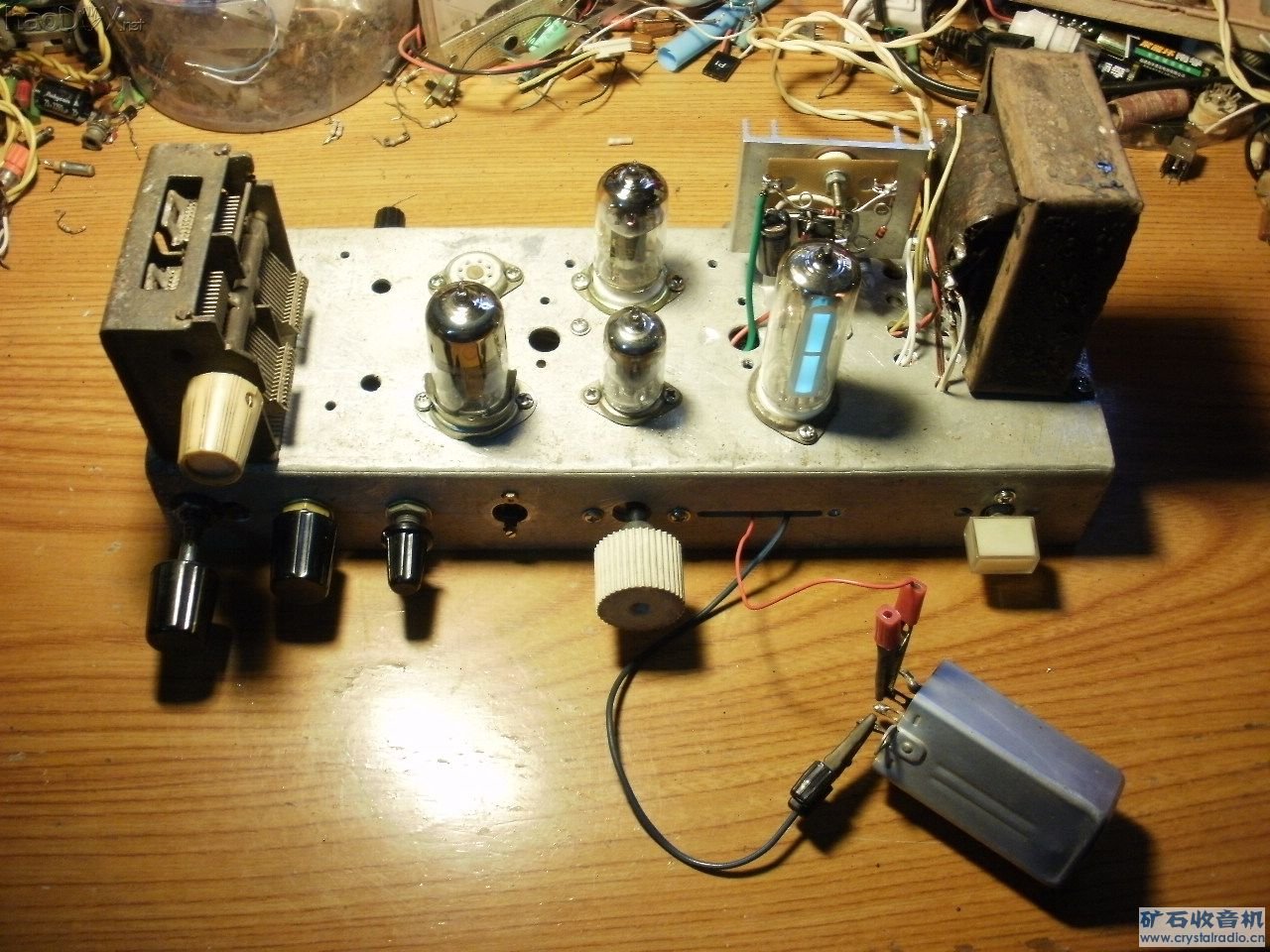

最近试装过几个晶体管信号发生器，得到了一些关于信号发生器的初步体验。据说电子管信号发生器稳定可靠，手头又有富裕的零件，于是决定试装一个。这次试装的电路，参照《无线电》1963年第5期“五用测量仪”和《业余无线电测量仪器》491页的“多功能综合测试仪”。相对来说，电子管仪器的“基础工程”要稍微复杂一点，打孔装管座，装变压器，装空气双联，装电位器等等，刚刚把基础工作做的有点样子了，准备进入焊接电路阶段。本来想用铝型材将仪器做得更漂亮一些的，一时买不到10厘米宽的铝型材（能马上买到的76毫米又觉得偏小），又考虑到电路可能还要调整，也就决定先做成现在这个样子

meitu 00018.jpg (36.83 KB, 下载次数: 53)

meitu 00018.jpg

meitu 00019.jpg (34.96 KB, 下载次数: 45)

meitu 00019.jpg

meitu 00020.jpg (36.52 KB, 下载次数: 48)

meitu 00020.jpg

meitu 00021.jpg (36.95 KB, 下载次数: 40)

meitu 00021.jpg

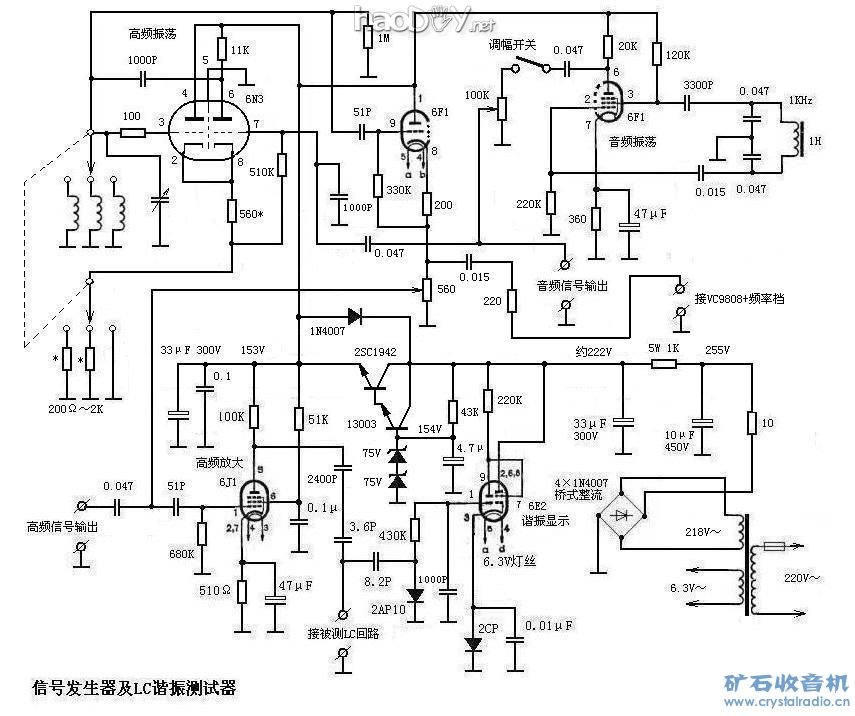

初步打算按自己拼凑的以下电路制作，部份电路和元件参数会在制作中调整





试验进行到现在，有一些初步的结论：
①单线圈，切换方便，这个是最大的优点。但如果不对元件参数进行调整，则短波范围比中波范围的输出电压低很多；
②空气双联的两端有停振的现象或者波形畸变，换过比较新和干净的双联试过，结果差不多；
③波形稍有畸变

6N3作为高频振荡管，阴极电阻为500欧的情况下，中波范围内，输出幅度比较均匀，波形也很好；短波范围内输出幅度不够均匀，在6.5MHz左右的位置上有一个小的低谷




最新进展：
①将电源滤波部份的元件参数作了一些调整（附图）；
②今天新买了两个75伏的稳压二级管，准备做一个简单的晶体管150伏的串联稳压电路，功率管准备使用彩电的行输出管；
③VC9808+频率档虽然可以在6F1的阴极电位器那里全程测量到频率（除了6.5MHz那个低谷外），但VC9808+的接入会造成波形畸变，看来还是要单独给VC9808+增加放大器才行；
④音频振荡部份还没有焊上，主要是没有合适的1H的电感



在中频到短波的范围内，图中标150伏的位置，随着频率的变化而变化，范围大约在132到143伏之间。考虑到原来的电路也有一个3W150稳压管组成的简单稳压电路（3W150稳压二极管和1.8K的电阻），于是增加了一个简单的串联稳压电路，功率管分别从旧彩电和节能灯电子镇流器中拆得。这些天准备再作一些元件参数的调整之后就进入应用阶段了。


#p#分页标题#e#



仪器做了蛮久了，决定暂停音频部份的优化，先整理一下应用例子再说。

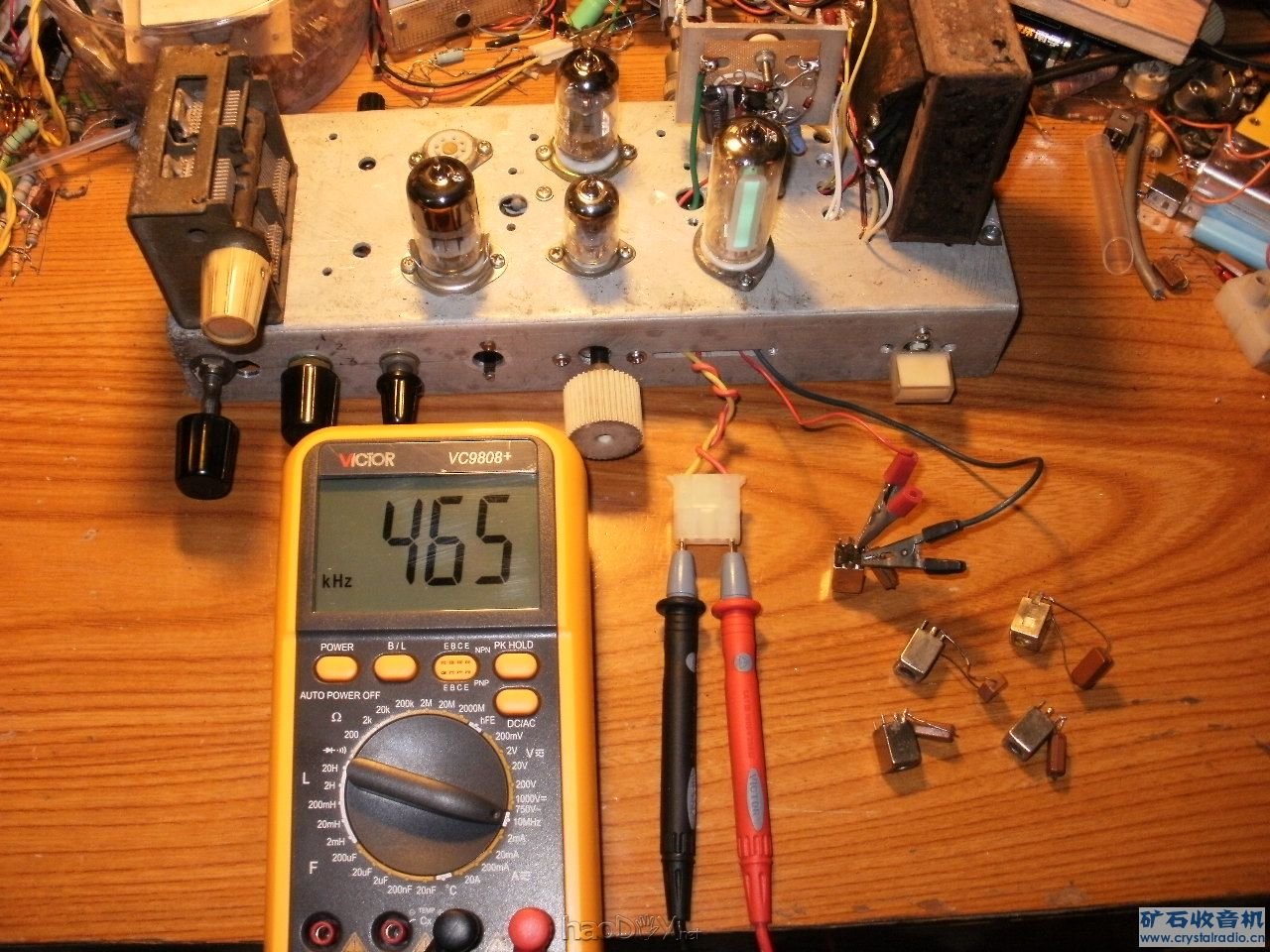

仪器的第一个应用示例，是测试几个中周的谐振频率：
①波段开关置于3，关闭调幅开关，高频输出电位器位于适当位置；
②将并接有云母电容的中周用鳄鱼夹夹住；
③接上频率计，在465KHz附近调整高频信号发生器的空气双联，使谐振指示器6E2的亮带闭合或接近闭合（用560欧高频输出电位器配合调整），如果测到的谐振频率有偏差，则微调中周磁帽；
最后，5个中周的谐振频率均在465KHz附近，估计可以使用。
仪器在测量中周的谐振点时表现很灵敏

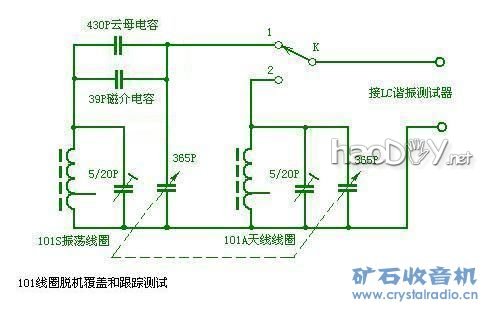

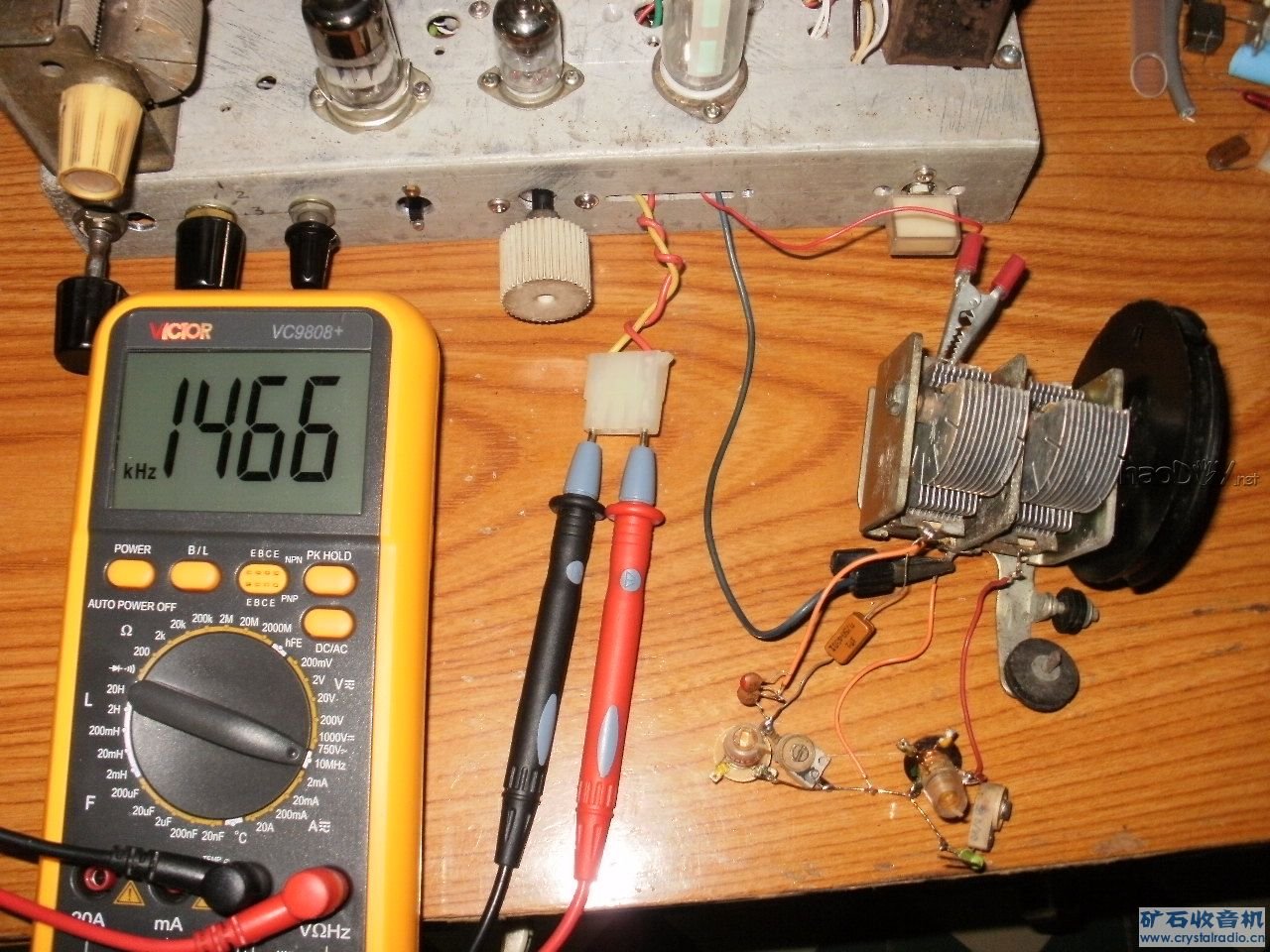

应用之二：电子管收音机101S和101A线圈脱机覆盖和跟踪测试

测试材料：浙江鄞县钱湖电子元件厂的101S振荡线圈和101A天线线圈。101S要求配置的垫整电容是390P，但手头只有340P的云母电容，于是并联了一个39P的磁介电容。测试了多组数据（明天整理之后发）



101线圈脱机跟踪测试.JPG #p#分页标题#e#
