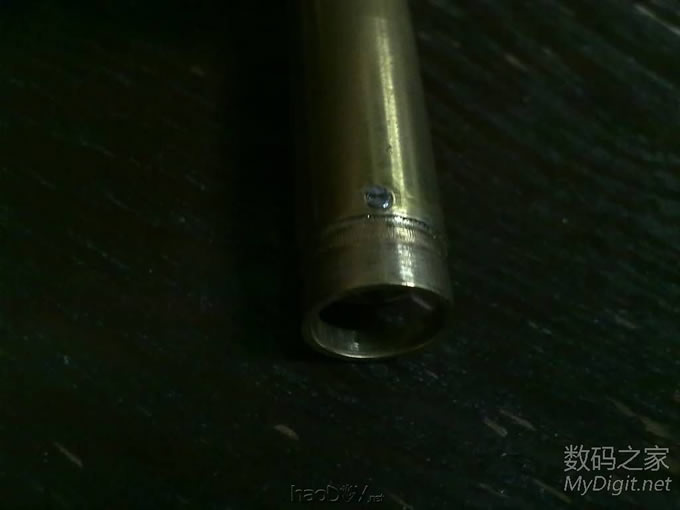

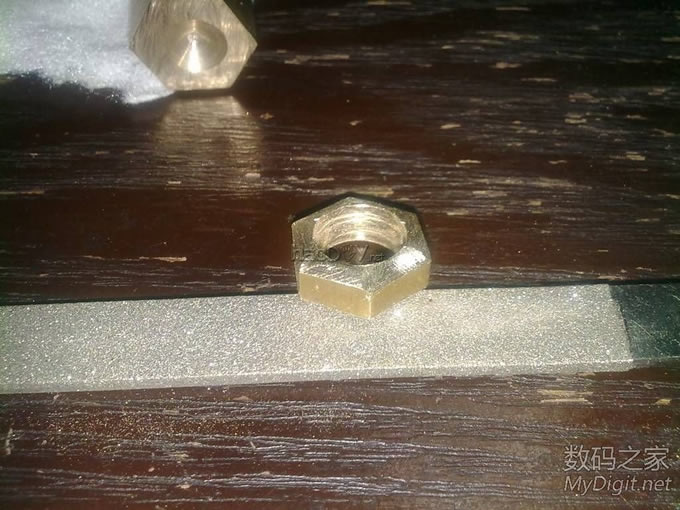

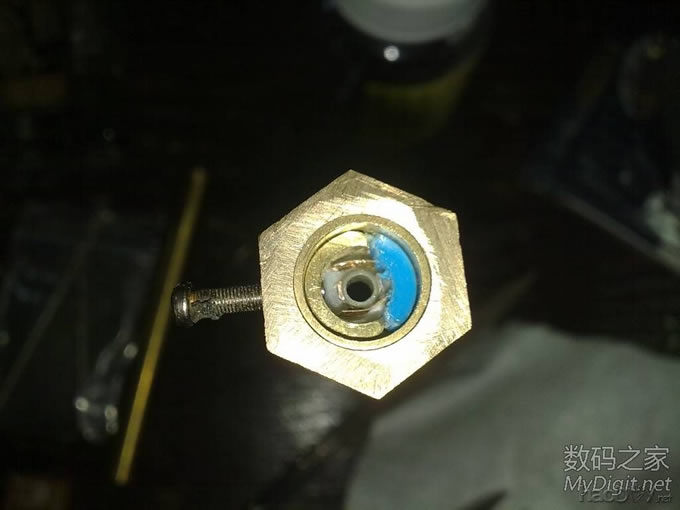

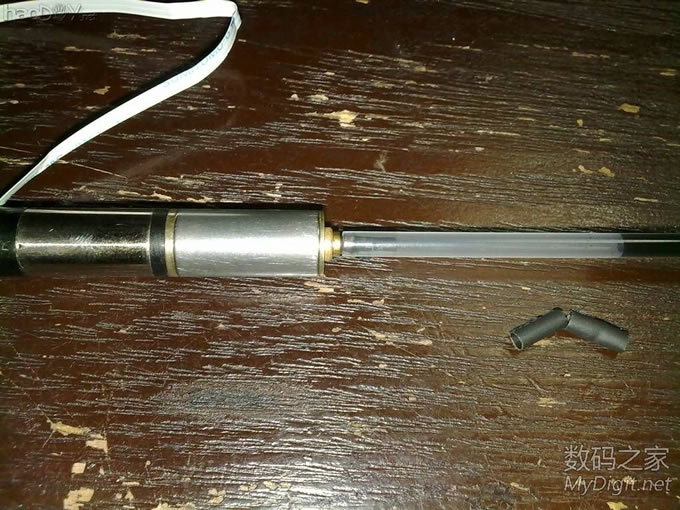

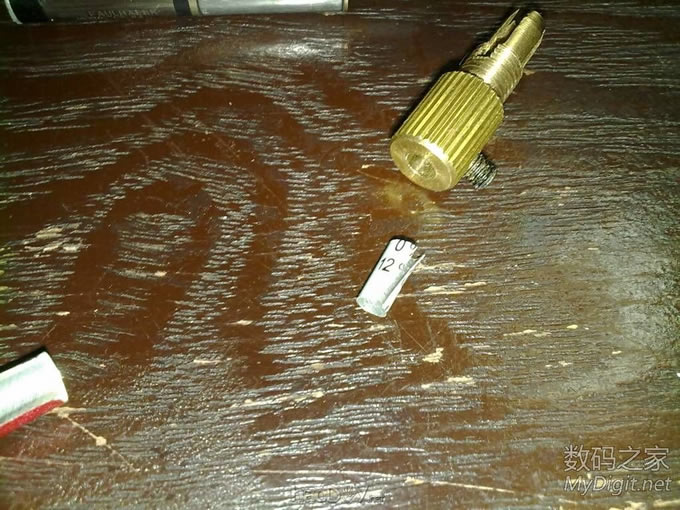

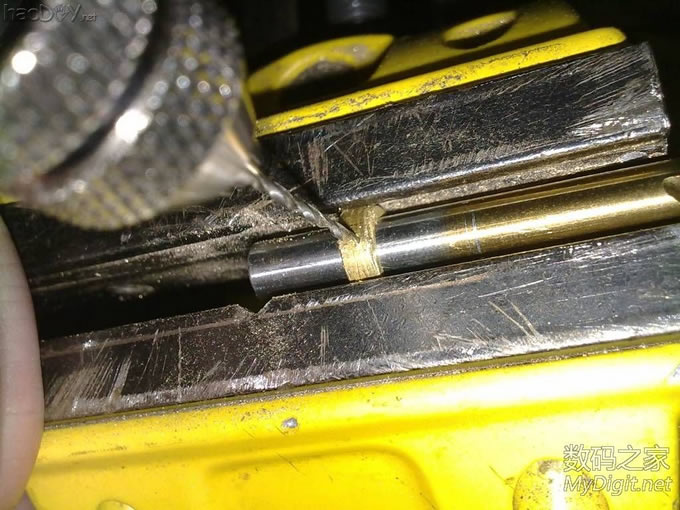

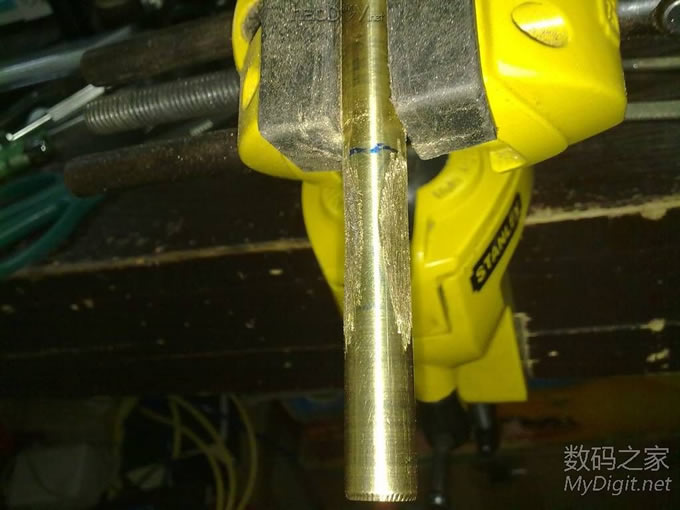

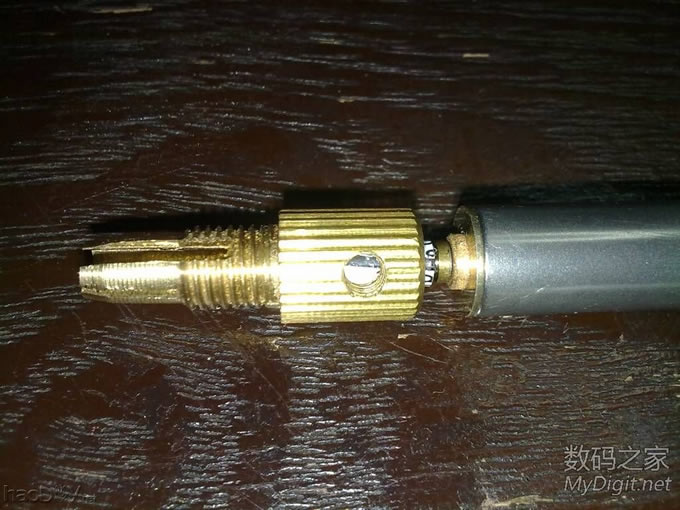

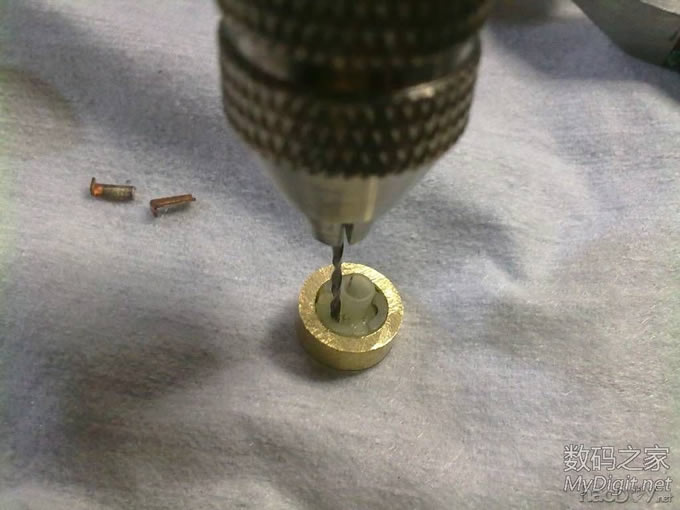

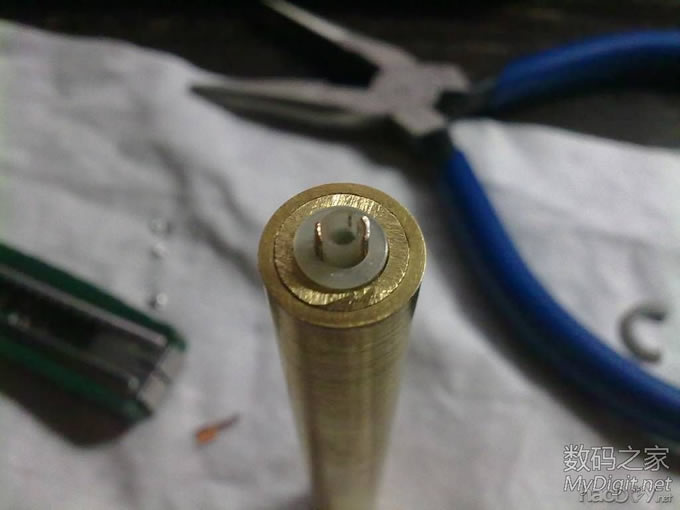

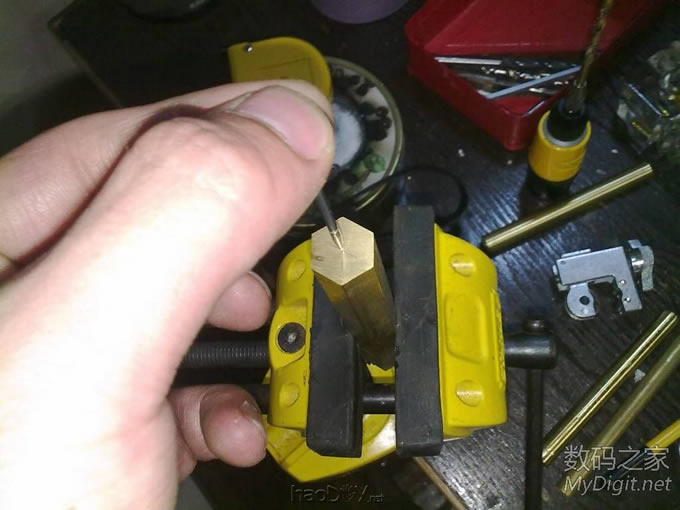

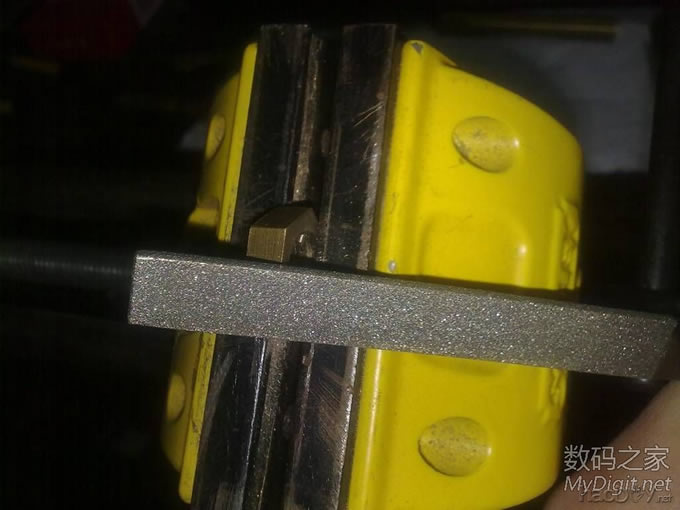

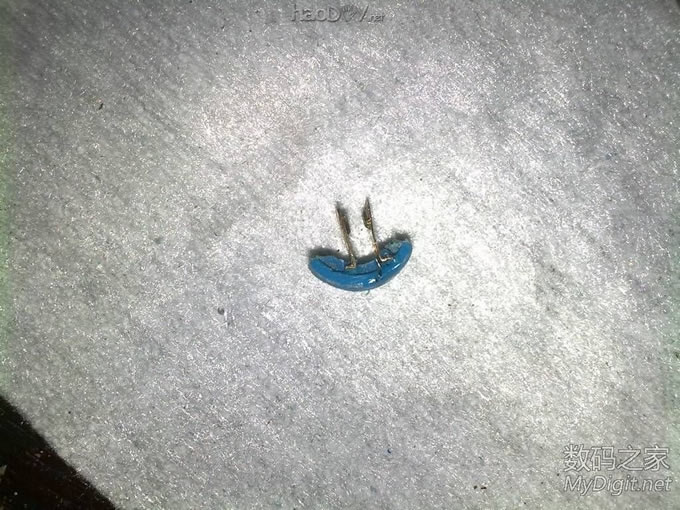

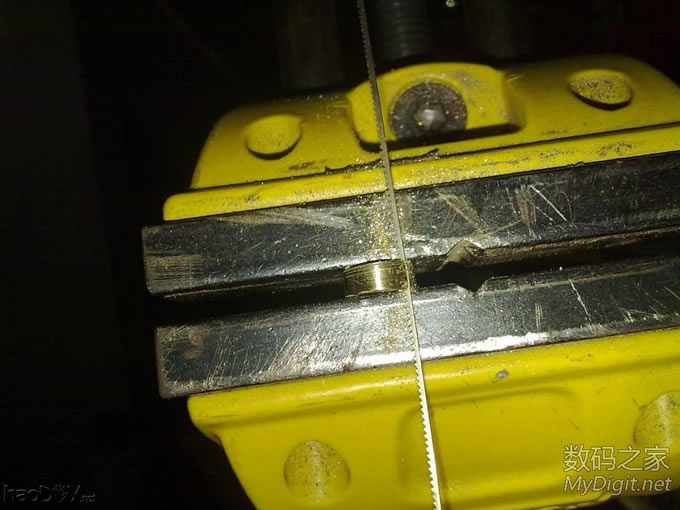

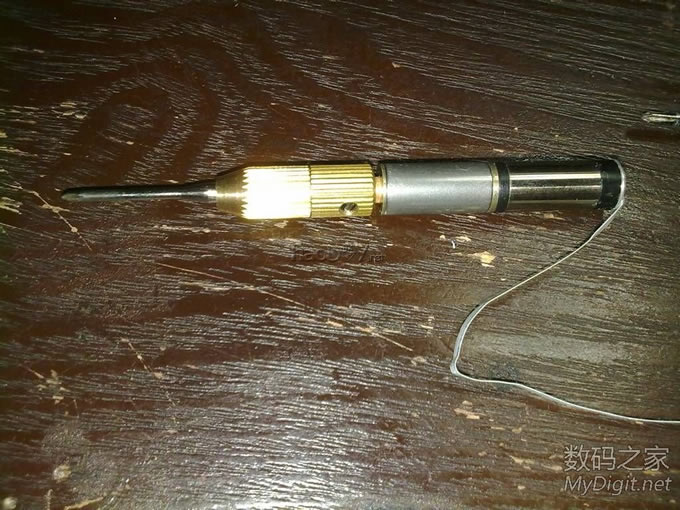

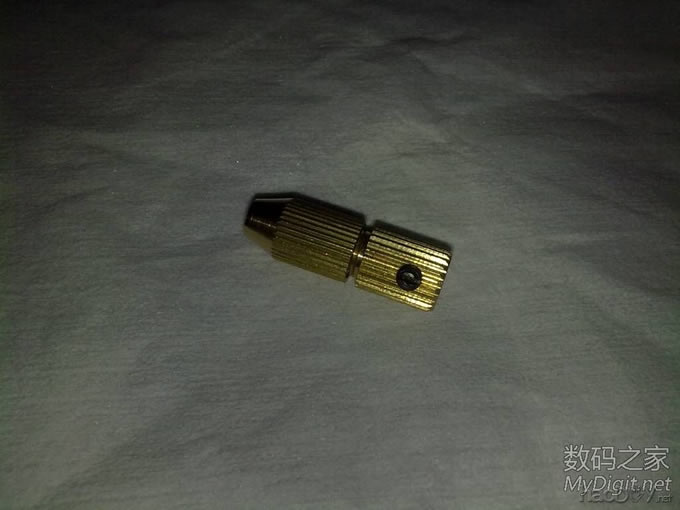

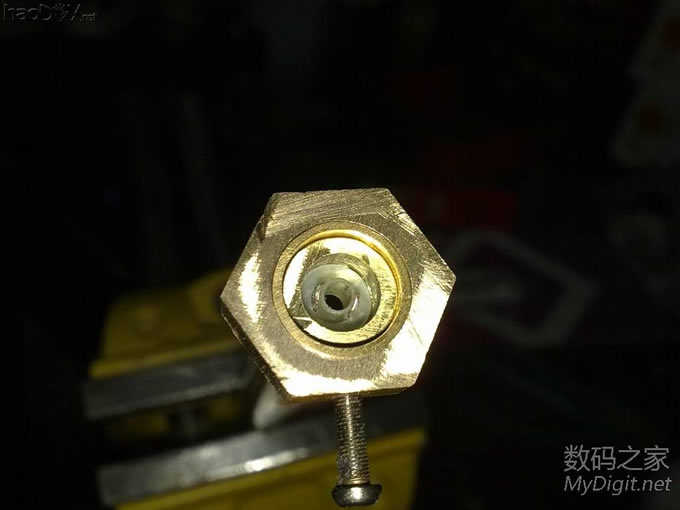

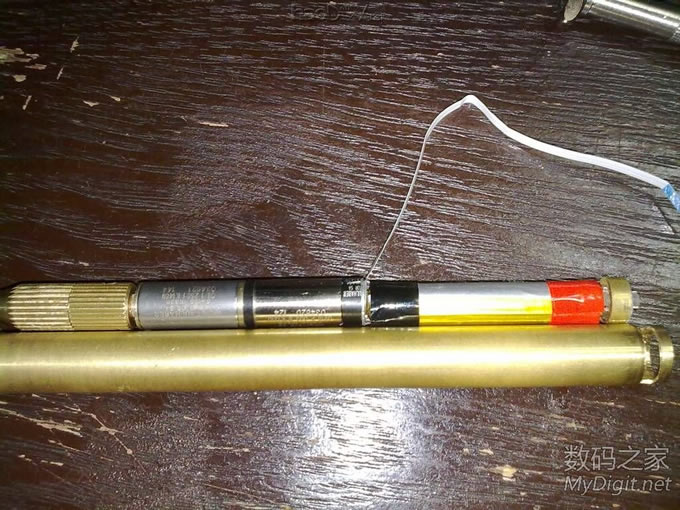

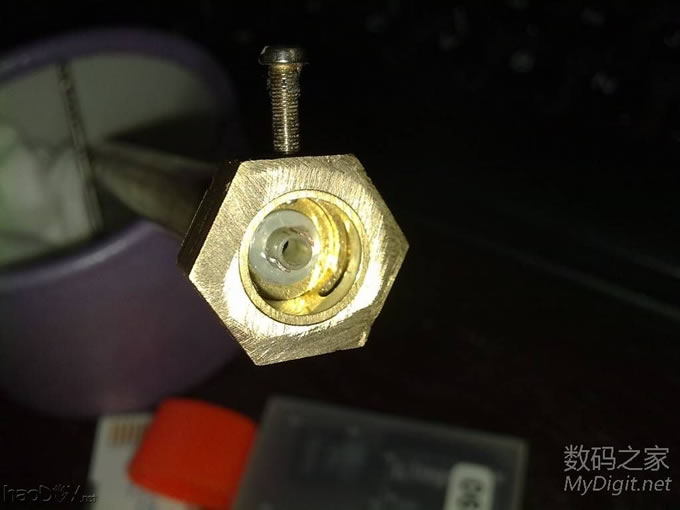

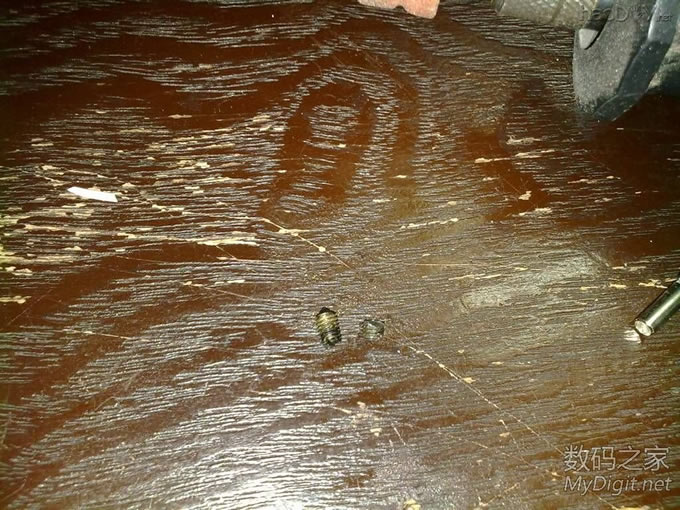

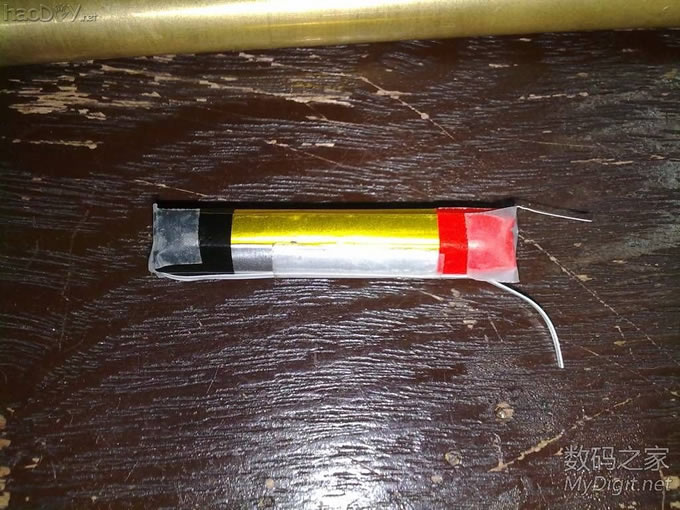

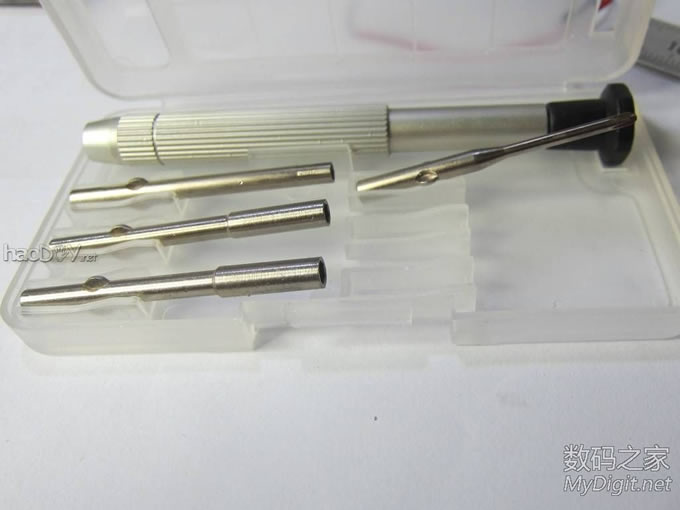

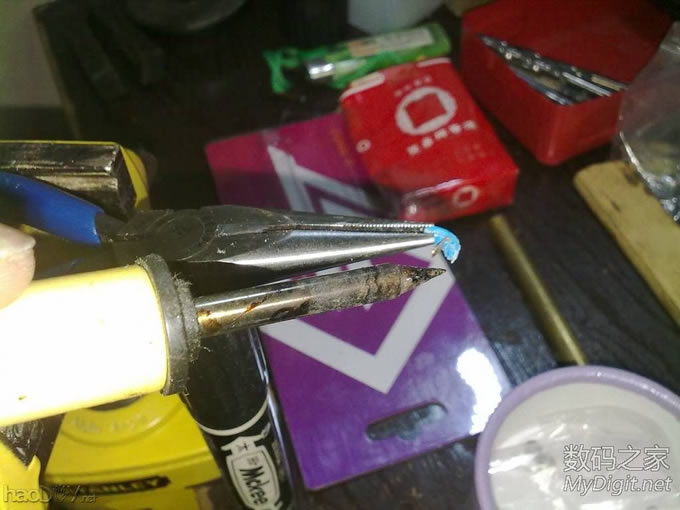

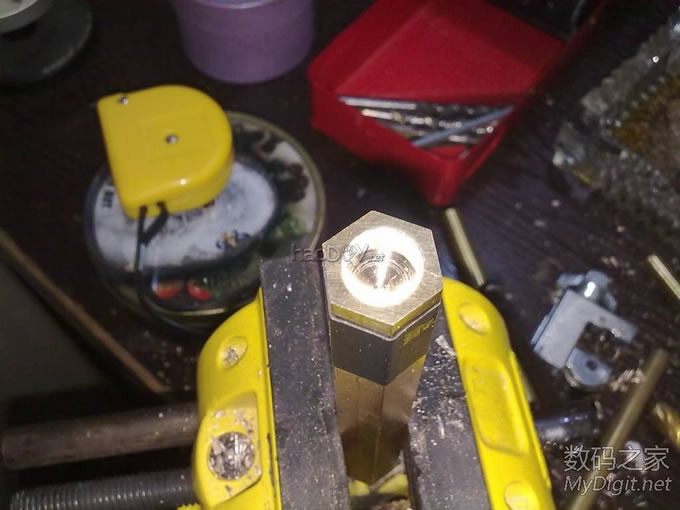

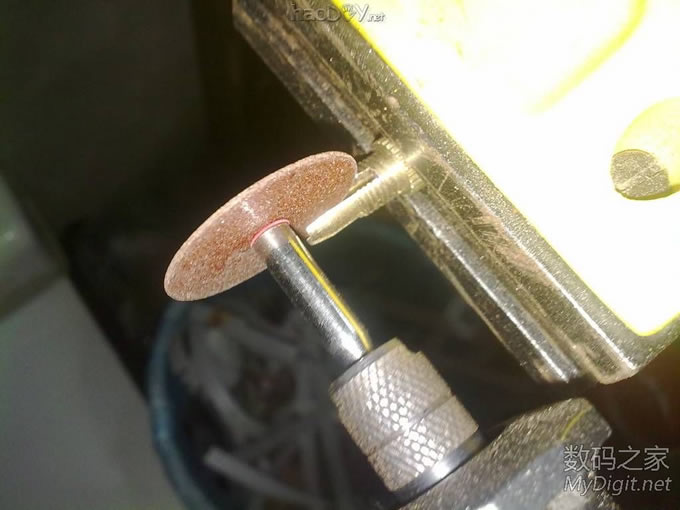

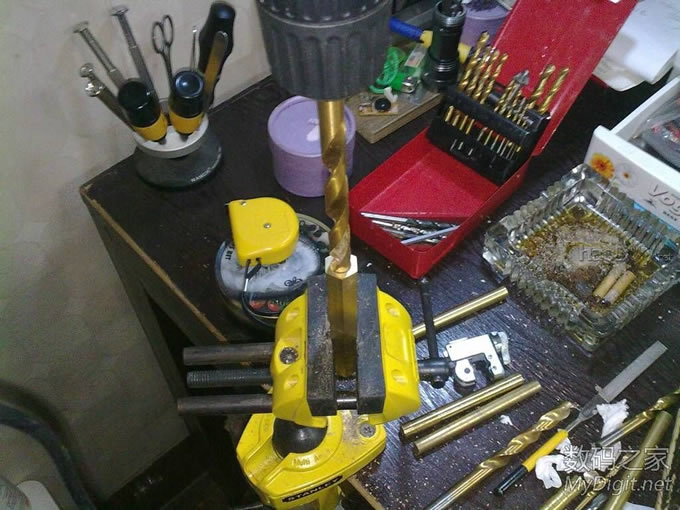

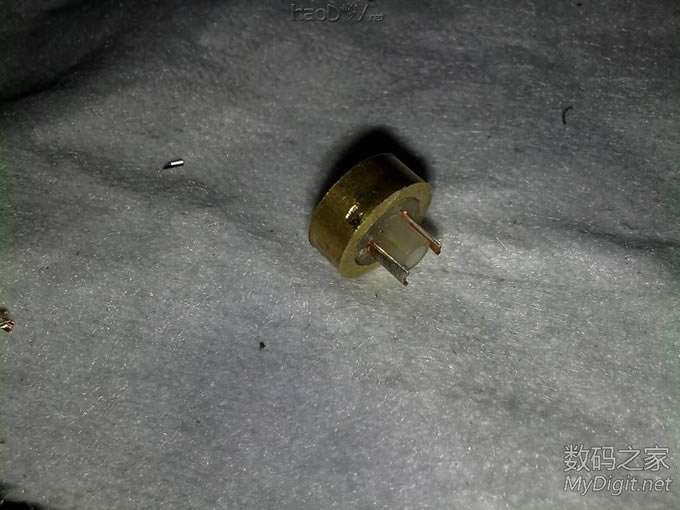

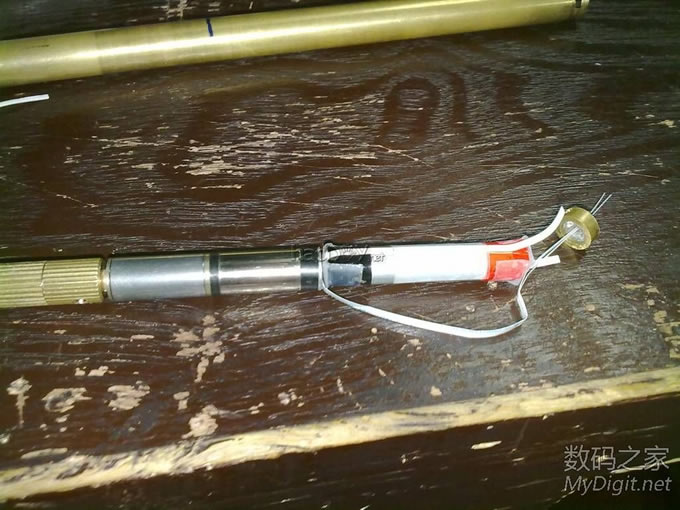

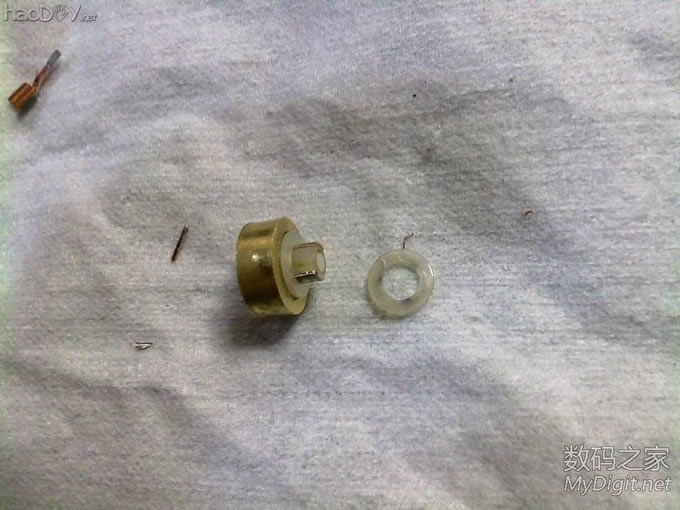

| 钻孔   装好换向片   打磨组装   装在手柄尾部的   做尾部旋转开关外圈   钻孔   直径和车制好的柄尾一致   打磨边角   切割   安装好的样子   换向器需要固定,所以打凹孔   柄上打孔后用螺丝固定,后切断螺丝,锯出一字槽   内部换向圈,通过螺丝和外部圈同步转动,由于槽的限制,所以只能旋转180度   电刷部分,蓝色为电刷座,铜圈为转向导圈   一半一半的原则   安装好的样子   电刷采用录音机里的行程开关   拆下电刷   打磨后熬造型,用烙铁加热后嵌入   两片都装好的样子   装入后的样子   下面是刀头部分选择南旗送的小螺丝刀头   使用迷你钻夹头做批头夹头   改造合适   两者由于直径悬殊需要增加直径   先热缩管,后笔芯   夹头内部用易拉罐增厚   套上去刚刚好   锁紧螺丝需要锯短   装好后的样子   和手柄比一下,内部的安装摸样   电池焊好导线   全部线路走法   手柄加工凹槽,先划线   锉刀打磨   砂纸细磨后抛光 (责任编辑:admin) |
