改造赛克SAIKE852D+ ，DIY山寨版的可换头T12真正白菜的白光恒温

时间:2017-06-21 21:38来源:数码之家 作者:1300220745 点击: 次
成本 控制板10元 原装2手T12白光头8元，还有创可贴1个 塞克852d+手柄发热芯损坏，想买一个，算了算+邮费也不少了，破烙铁不好用，决定改造先来个图|数码之家
成本 控制板10元 原装2手T12白光头8元，还有创可贴1个改造赛克SAIKE852D+ ，DIY山寨版的可换头T12真正白菜的白光恒温

塞克852d+  手柄发热芯损坏，想买一个，算了算+邮费也不少了，破烙铁不好用，决定改造

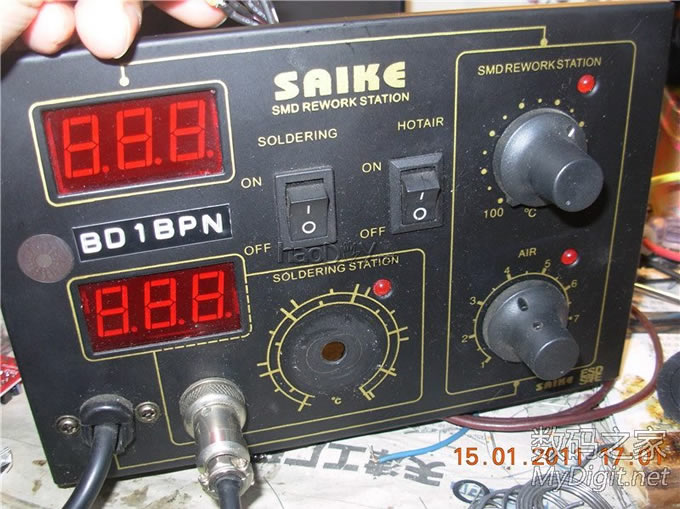

先来个图



改造赛克SAIKE852D+ ，DIY山寨版的可换头T12真正白菜的白光恒温
下外壳，拆下电位器



  • 改造赛克SAIKE852D+ ，DIY山寨版的可换头T12真正白菜的白光恒温

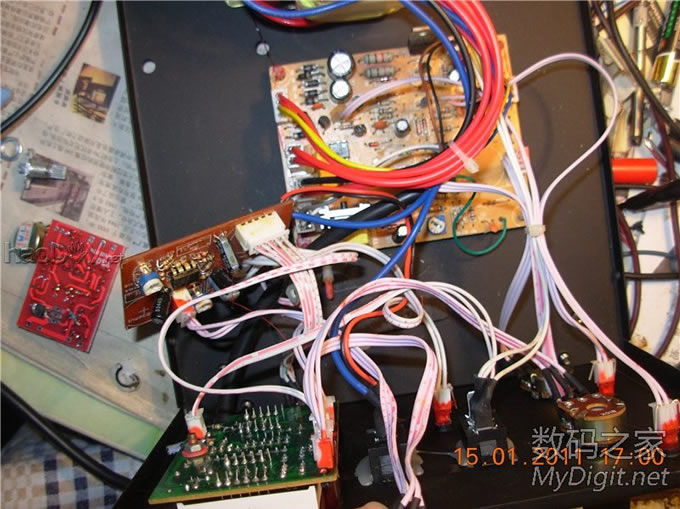

里面做工。。无语了，原来里面数字显示的温度的是靠一个双联电位器其中一联来调节，和烙铁头根本没关系

  • 改造赛克SAIKE852D+ ，DIY山寨版的可换头T12真正白菜的白光恒温

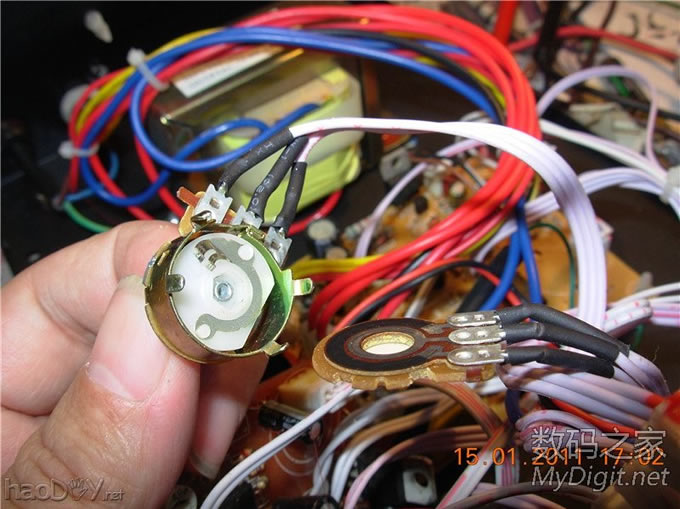

这就是双联的电位器，一联控制烙铁一联调节数码管

  • 改造赛克SAIKE852D+ ，DIY山寨版的可换头T12真正白菜的白光恒温

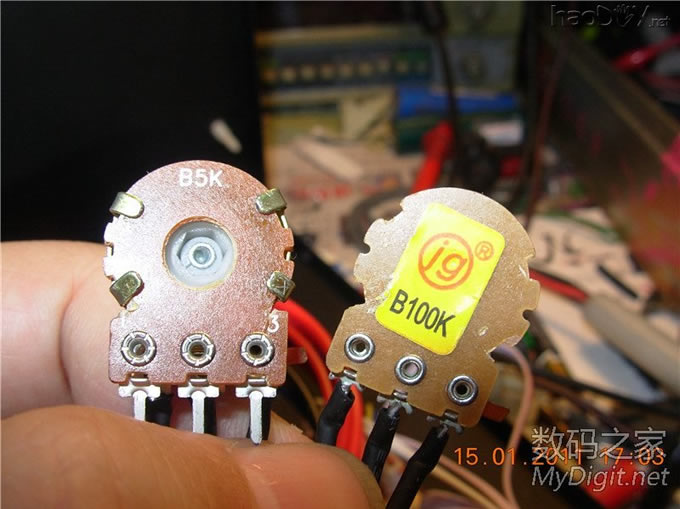

由于控制板电位器是5k 936是100k更换电位器滑片



  • 改造赛克SAIKE852D+ ，DIY山寨版的可换头T12真正白菜的白光恒温

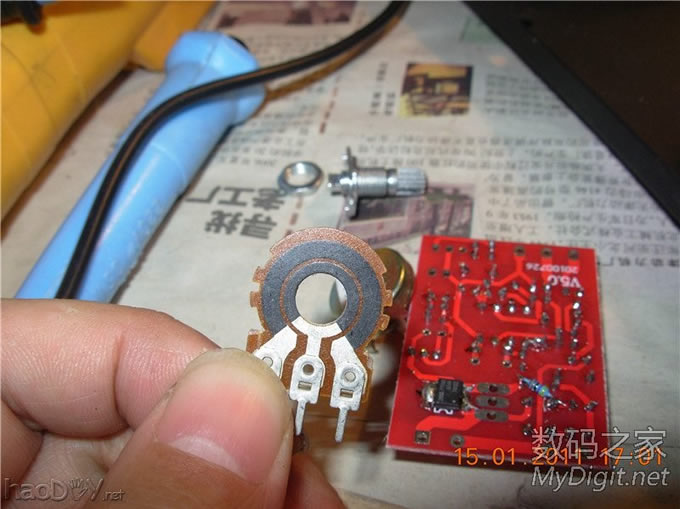

换好了，大小有点不合适修了下



  • 改造赛克SAIKE852D+ ，DIY山寨版的可换头T12真正白菜的白光恒温

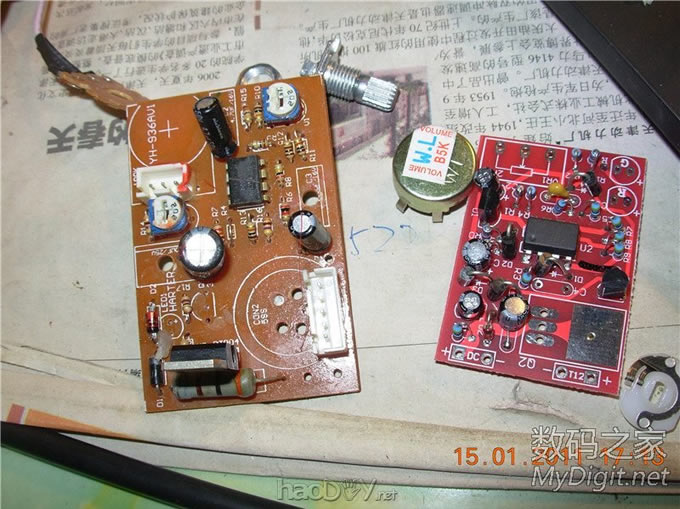

原来的936控制板和T12控制板



  • 改造赛克SAIKE852D+ ，DIY山寨版的可换头T12真正白菜的白光恒温

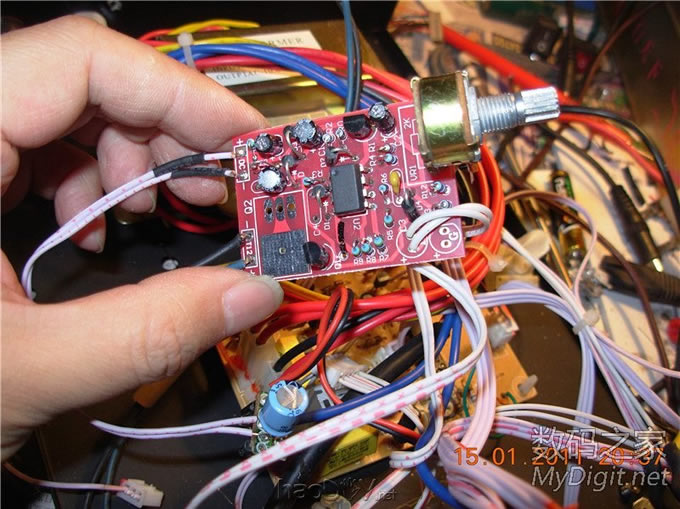

接上电位器，焊上电源线和led线



  • 改造赛克SAIKE852D+ ，DIY山寨版的可换头T12真正白菜的白光恒温

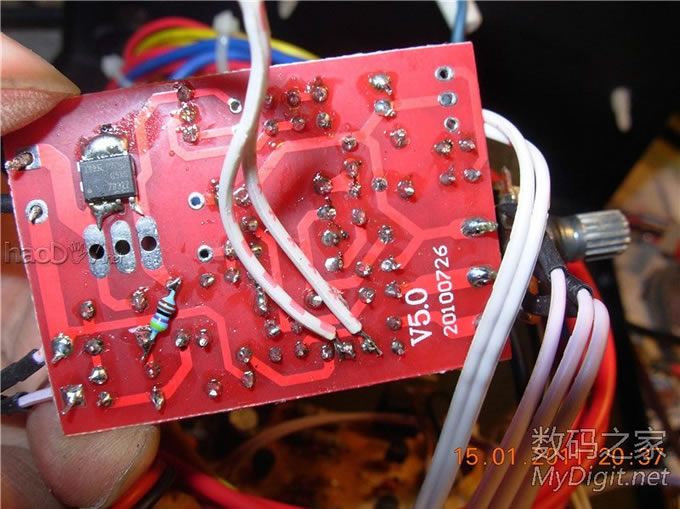

背面接线，引出5v给数码管供电



  • 改造赛克SAIKE852D+ ，DIY山寨版的可换头T12真正白菜的白光恒温

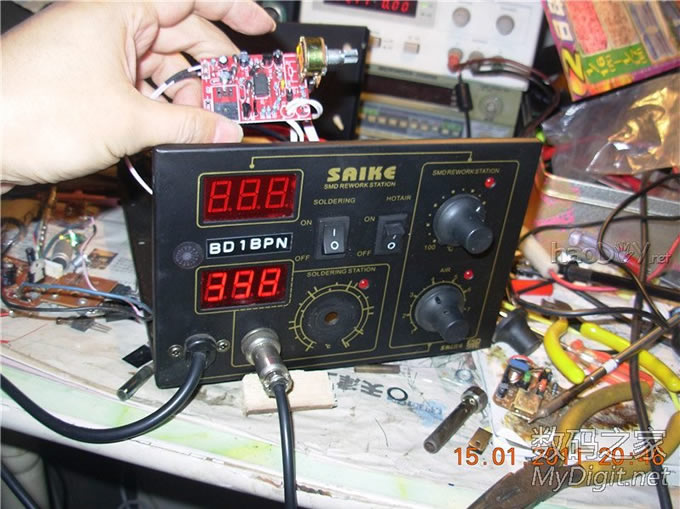

通电试试，一切正常数码管有显示了

  • 改造赛克SAIKE852D+ ，DIY山寨版的可换头T12真正白菜的白光恒温
