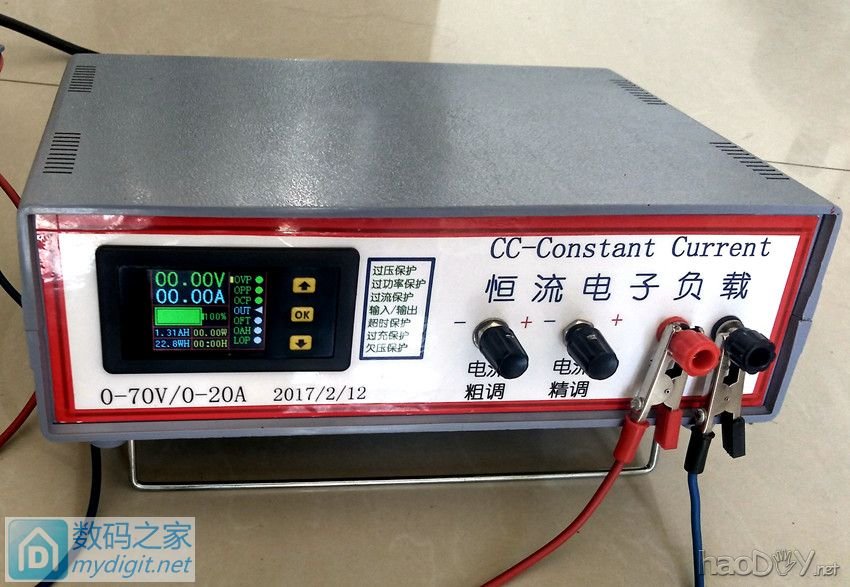

早就想弄个这玩意儿了，业余测试下开关电源是否达标，或者坛子不是流行改开关电源么，都离不开用这个测试下， 但太简单也不行，所以弄个带库仑计带低压断电保护的，可以测试电池容量啥的。。。 先来个成品图吧~

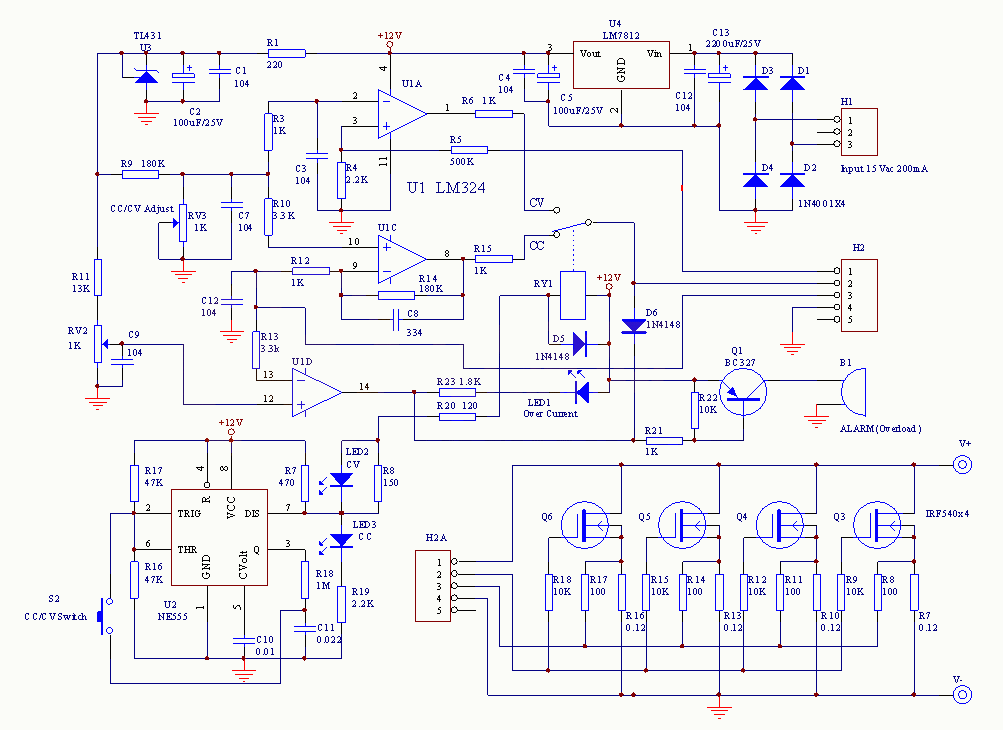

恒压、恒流、恒阻、恒功率？这些都可以有， 但我这只恒流  ，业余玩玩，实用就好，不去和商品机机比～坛友问电路图，抱歉这我真没有画图，也没有刻意按照那个图制作， 特意给需要图纸的搜了一个 CC/CV双模式的，比我这高级哈， 我手里没有继电器，所以没做带CV功能的~
找材料真费劲，记得有块废板了，找两三天才找到  哇咔咔，可找到了，好多MOS啊！！ 75nf75，N型MOS，75V80A，10毫欧左右，凑合用吧，不花钱。。。

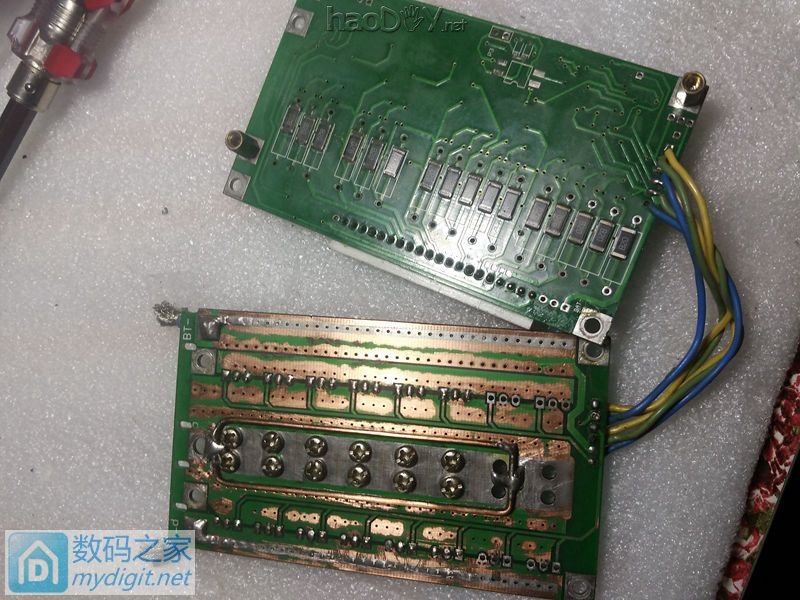

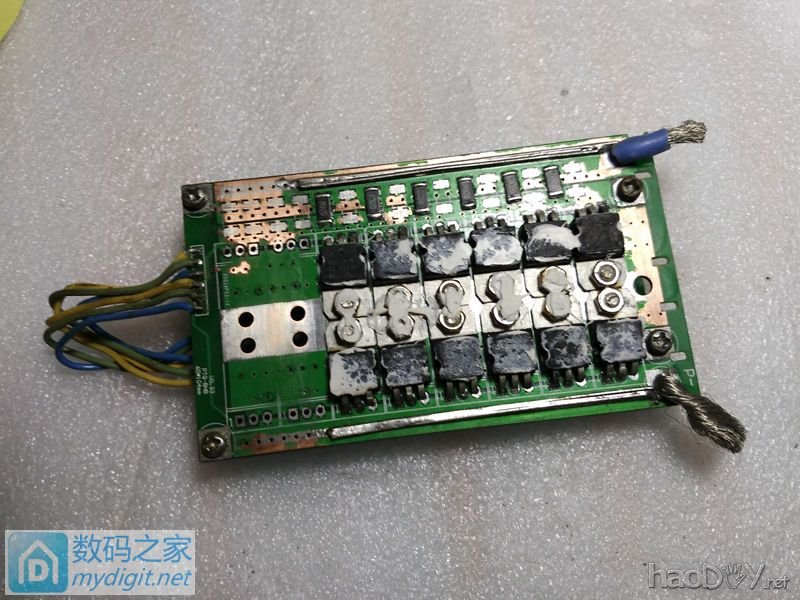

这是个锂电池均衡保护板，说实话做工不错，用料也足，进水后坏了

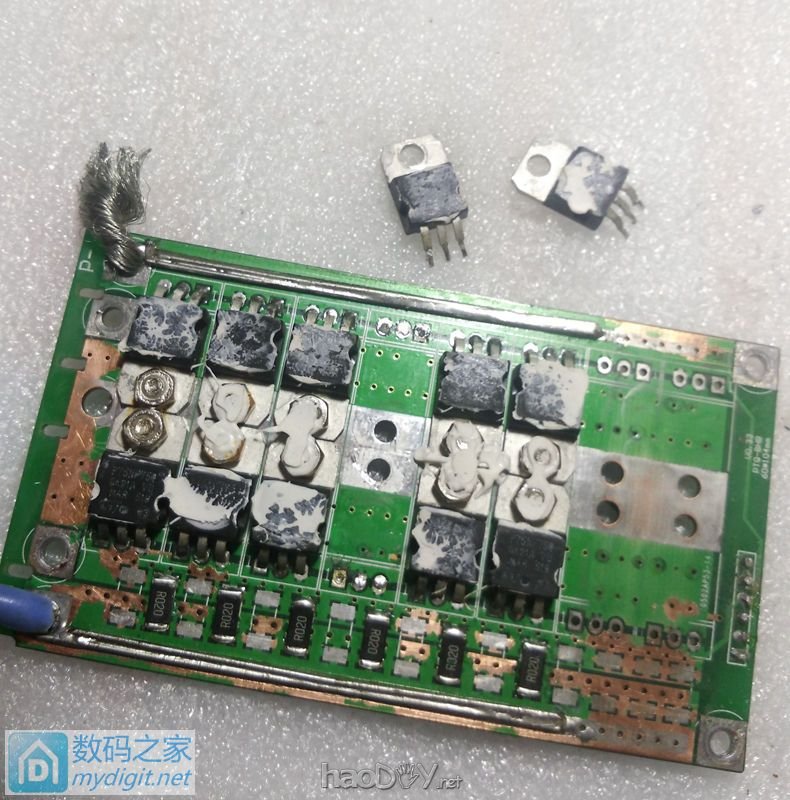

一共用了12个75NF75，很有料～ 上面的铜丝都是我加焊的……

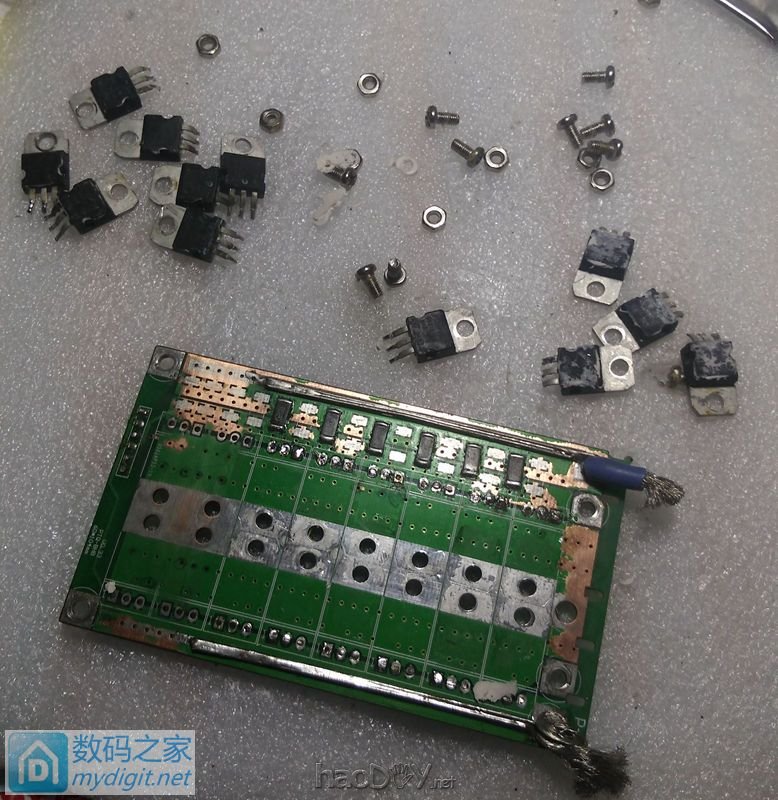

全拆下来吧~

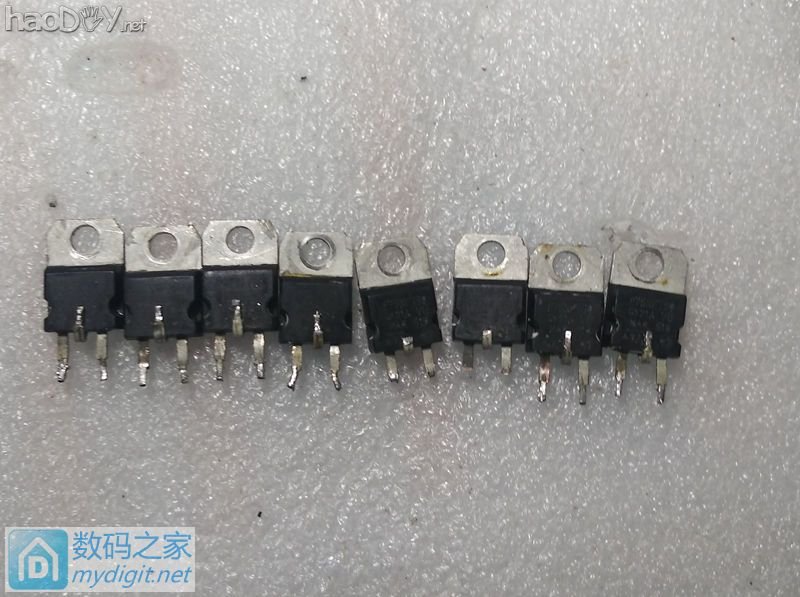

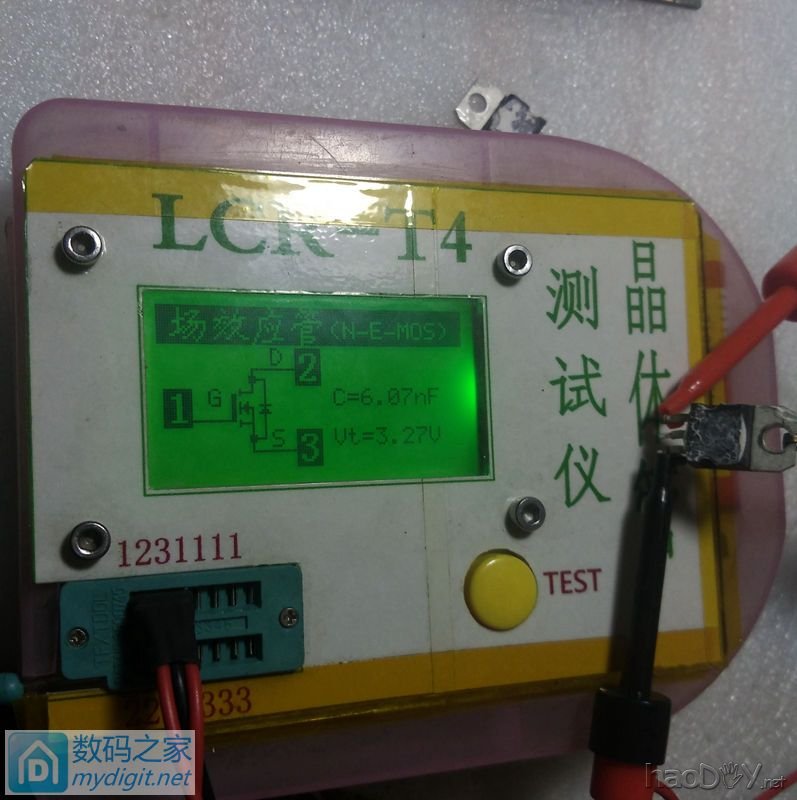

都是好的。。。

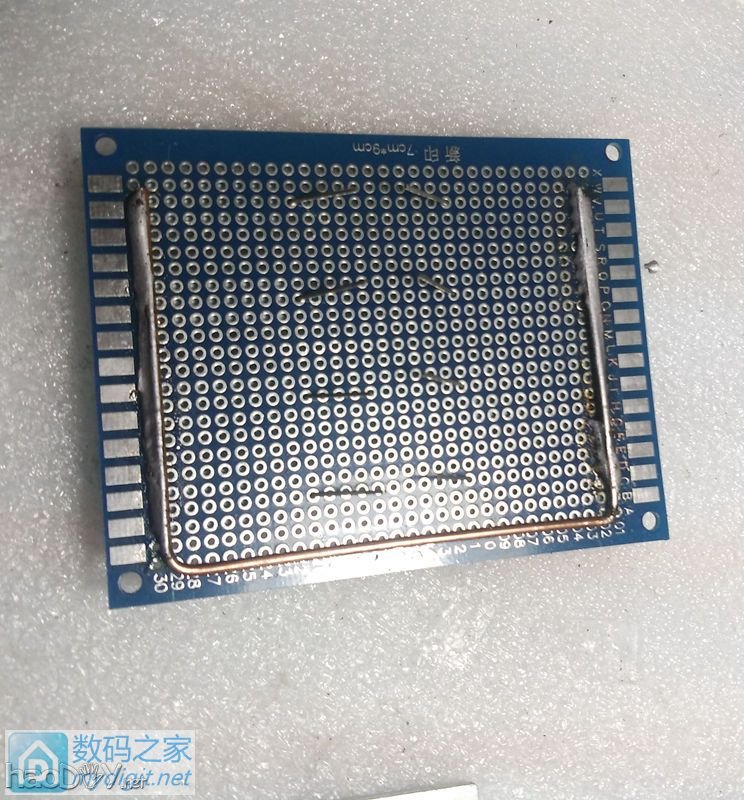

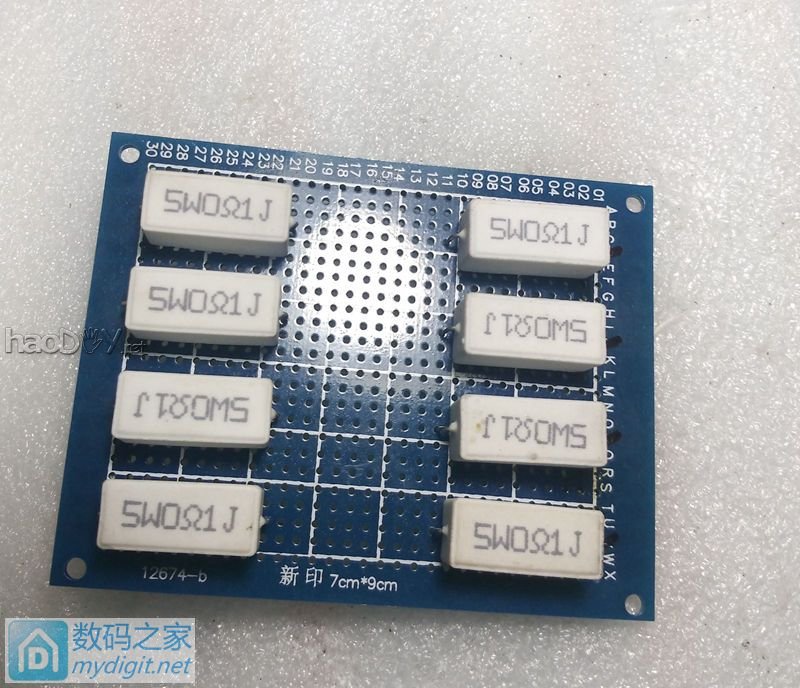

捅捅板吧，热转印还不具备。。。 电路图我也不上了，就是经典的运放+MOS恒流源。 我做的时候根本就没画图，看着这些东西一边想着一边随便安排位置。
挺对称的哈～

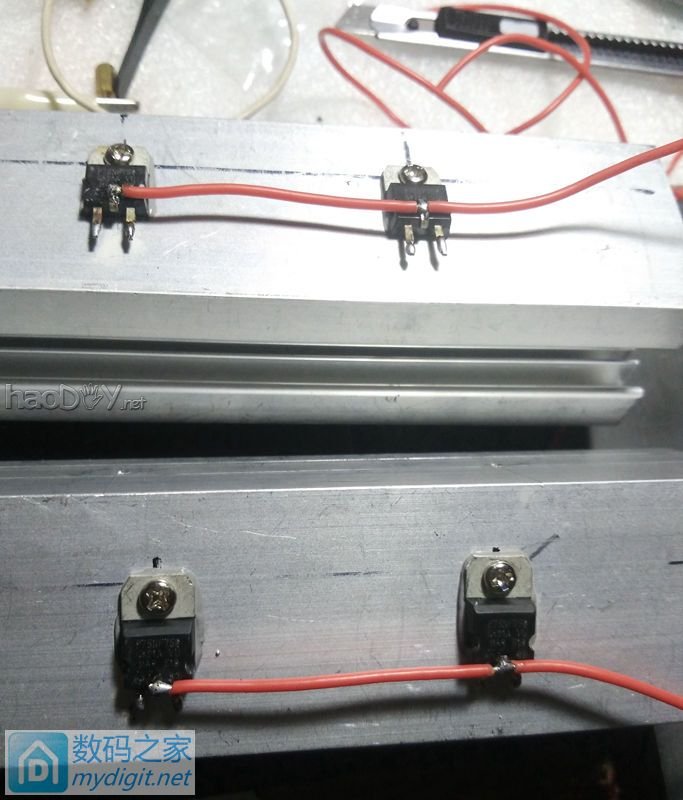

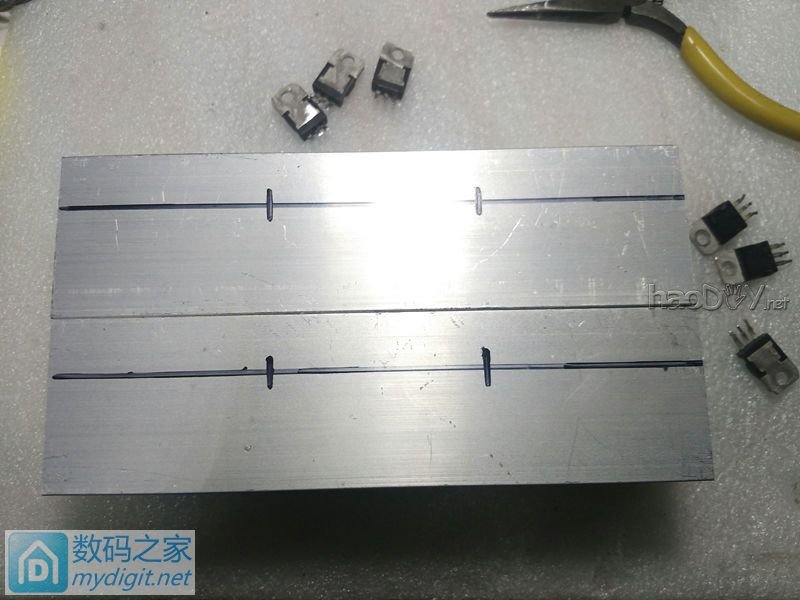

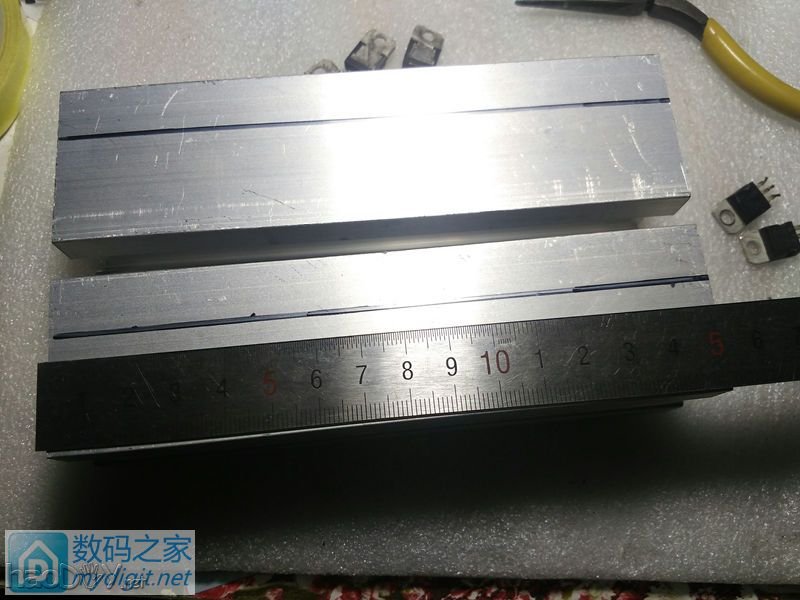

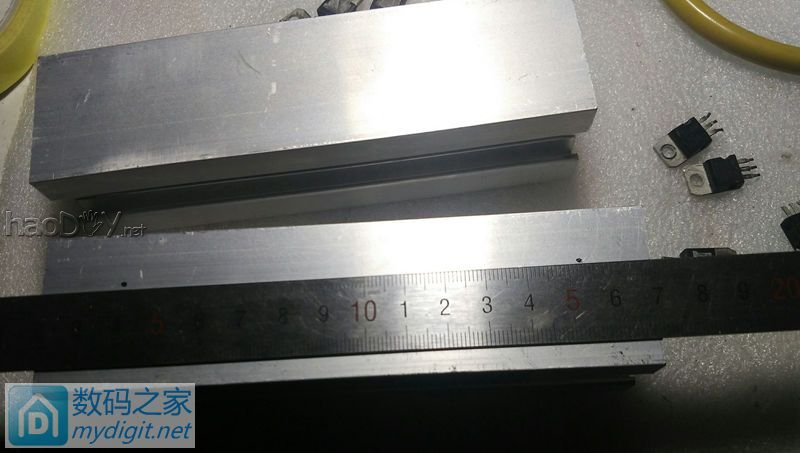

散热片，小点，强制风冷的话，风道不错，40X40X150mm两个。。。 看装哪里合适呢，比划一下子。。。

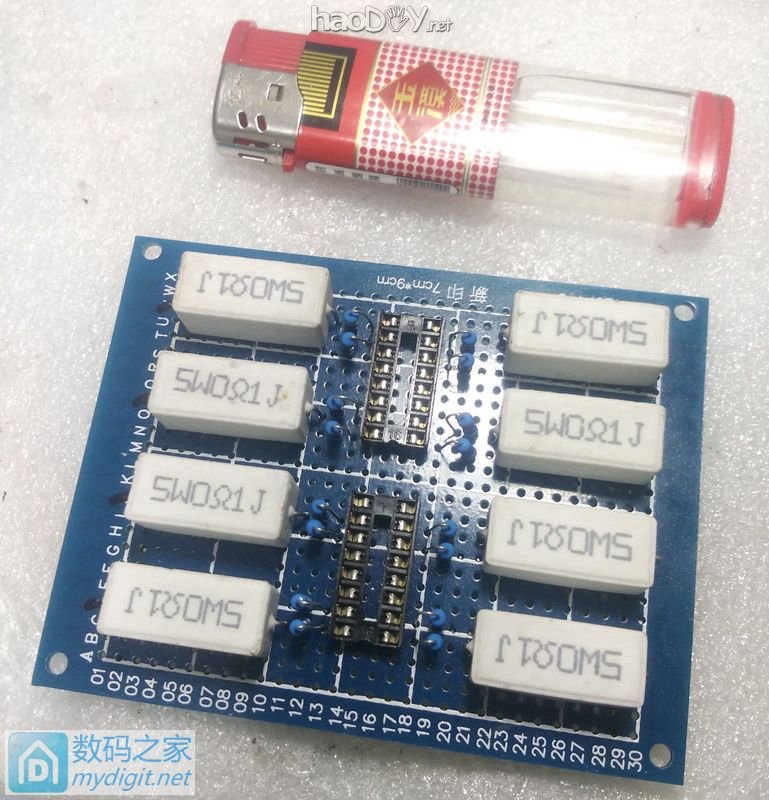

拆机管，一致较差，8个MOS分8路单独控制吧， 这样均流好，不容易出现单管过热， 2片LM324,8个运放单元就够了~

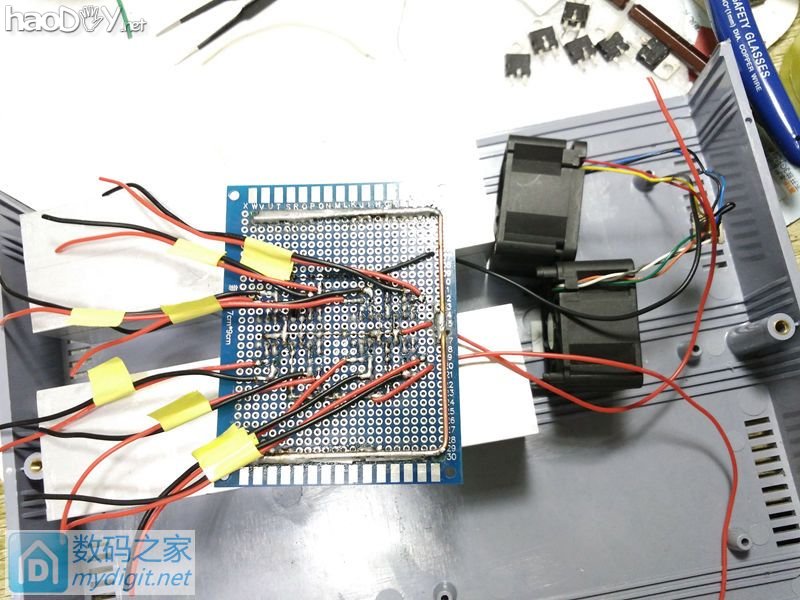

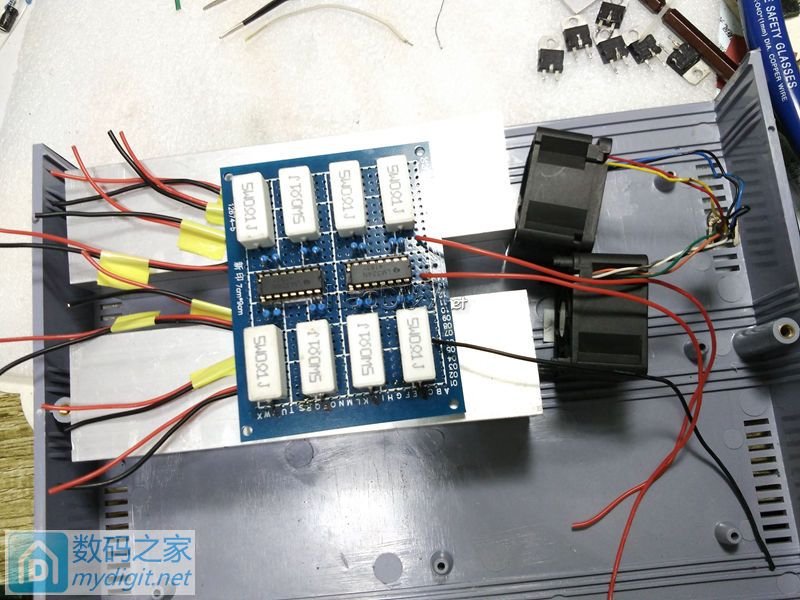

摆摆看，怎么固定呢？愁！！
[ 此帖被suhaiyuan在2017-02-25 12:27重新编辑 ]
