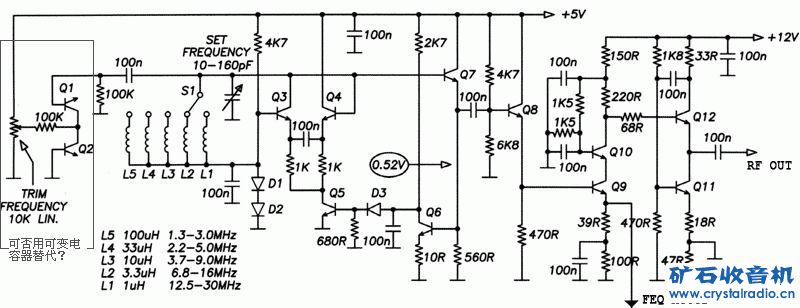

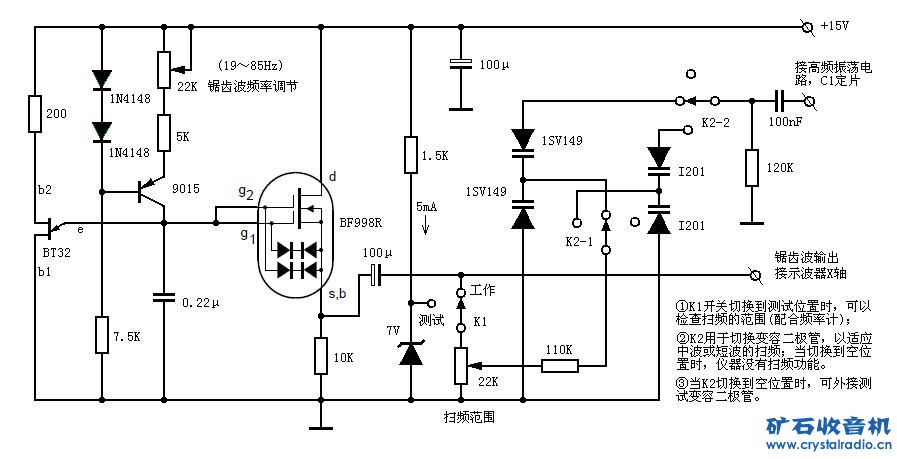

最近又做了一个信号发生器兼扫频仪，高频振荡部份几个月前做过，最初是在本坛看见的：
http://www.crystalradio.cn/bbs/v ... 5%B7%A2%C9%FA%C6%F7
   这个电路有很多的优点，它几乎不需要调整任何零件参数，波形自然就很好，振幅的一致性也比较好；所使用的振荡线圈很容易得到，甚至只用色码电感就可以了；

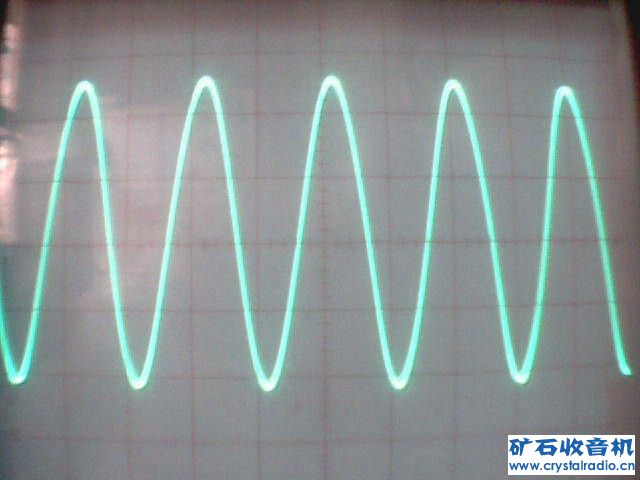

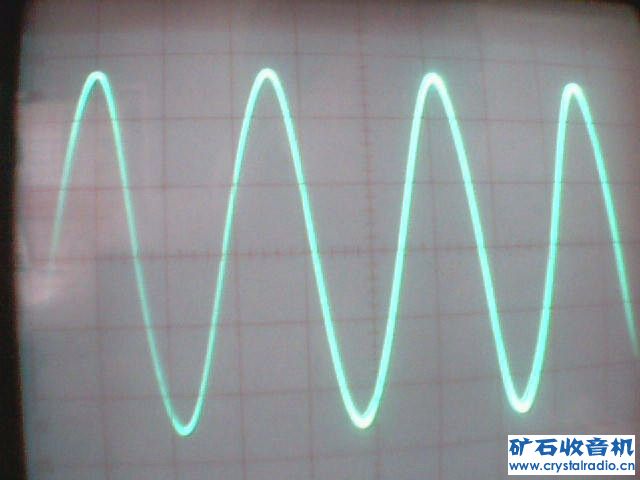

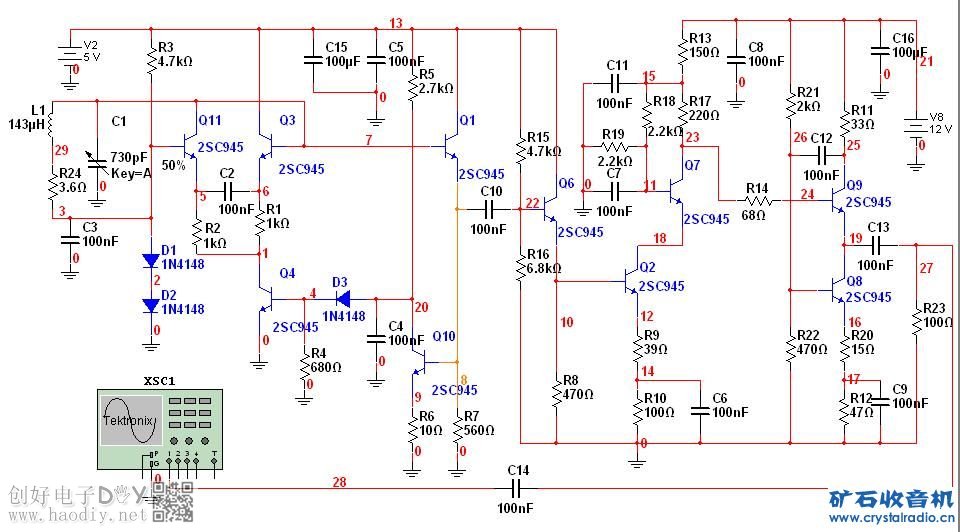

   这次制作，晶体管没有采用以前采用过的9018，而是全部采用一个CRT显示器的拆机件H945P(可能是2SC945)，其余零件，如电容、电阻和二极管等大多也都来自CRT显示器的拆机件。这个电路的后半部份可以将振荡信号放大到2V以上(用示波器测量)，在中波和短波范围内推动胜利VC9808+数字表的频率档完全没有问题。

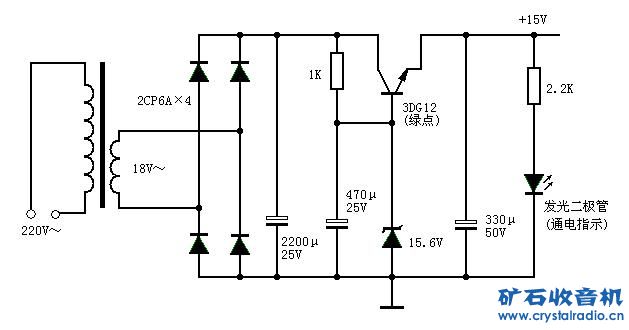

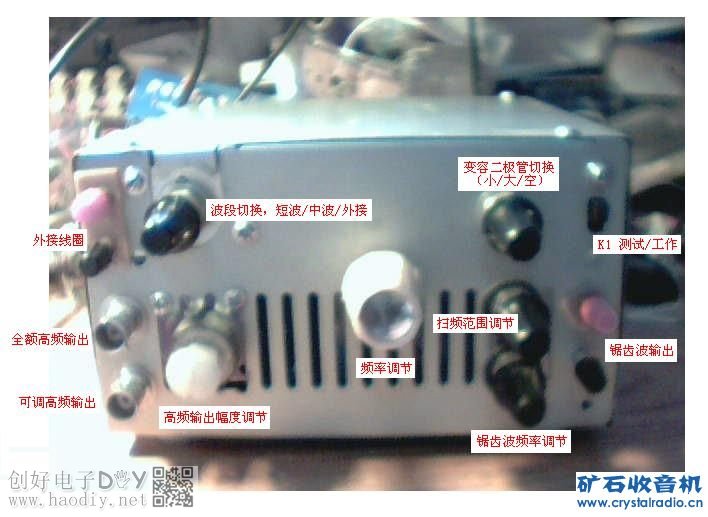

   15伏电源与12伏之间用了一个7812稳压块；12伏和5伏之间使用了一个78L05稳压块。实际安装时，图中电阻R24可能需要适当调整，它影响波形和输出幅度的均匀性。中波振荡线圈用的是CRT显示器的拆机电感，标称135μH；短波振荡线圈是一个老式电子管收音机的短波振荡线圈(6-18MHz)；因为机箱体积小以及波段开关档位限制，仪器只设两个波段，另外设了一个外接线圈档，可随时根据需要外接线圈；仪器的机箱使用一个PC机电源外壳。
