部分拆解换LCD排线另见： http://bbs.mydigit.cn/read.php?tid=248948 handycam station底座参见下图。可惜原机的丢失了，很遗憾还没有拆看过内部是什么结构！

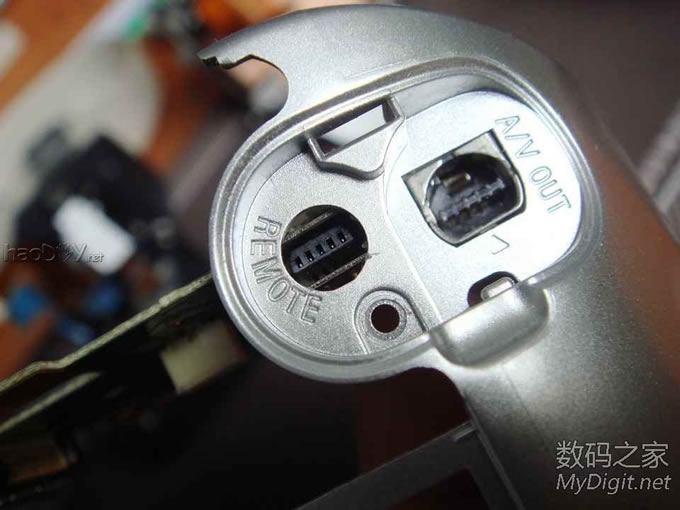

REMOTE接口极少使用，尝试用其改制，插入2.5mm耳机插头看看
却很难取出来！
结果是：脱落了！

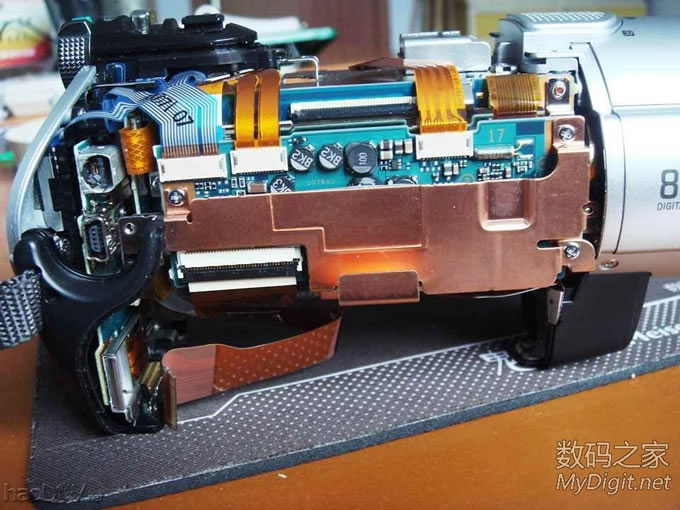

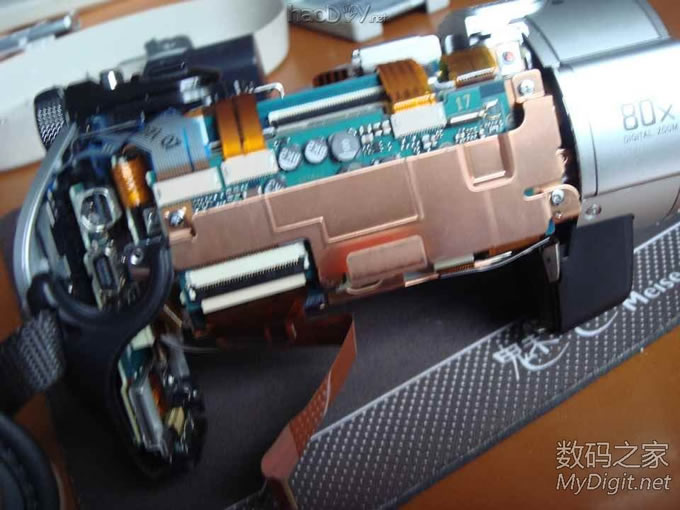

只好开始拆机了
这里的高压电容最好放一下电
从反方向推出2.5mm耳机插头
明显已经脱节了
还原后的样子
[ 此帖被kyhwhb在2013-06-14 19:44重新编辑 ]

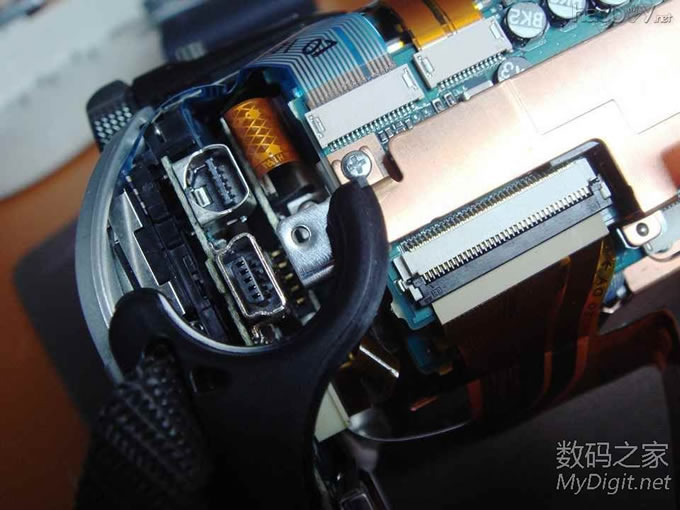

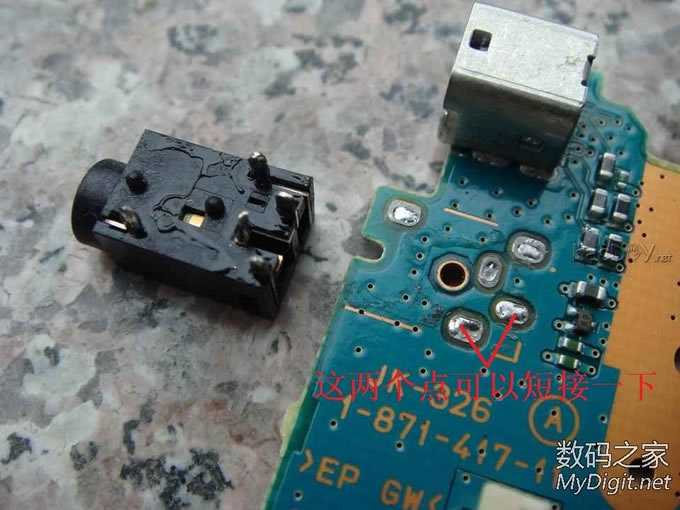

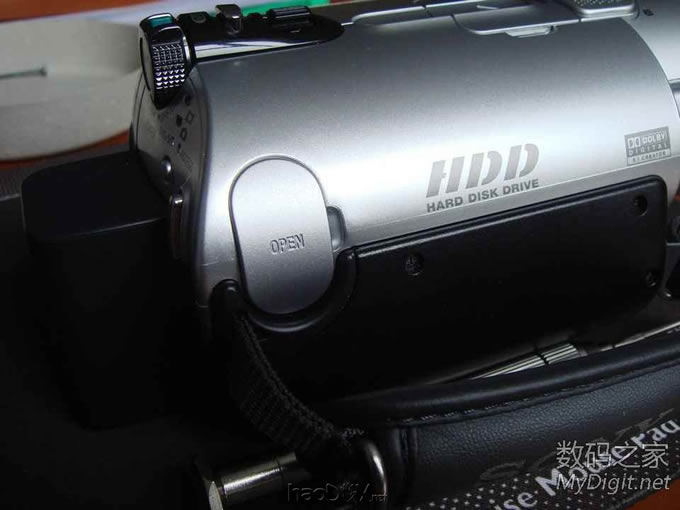

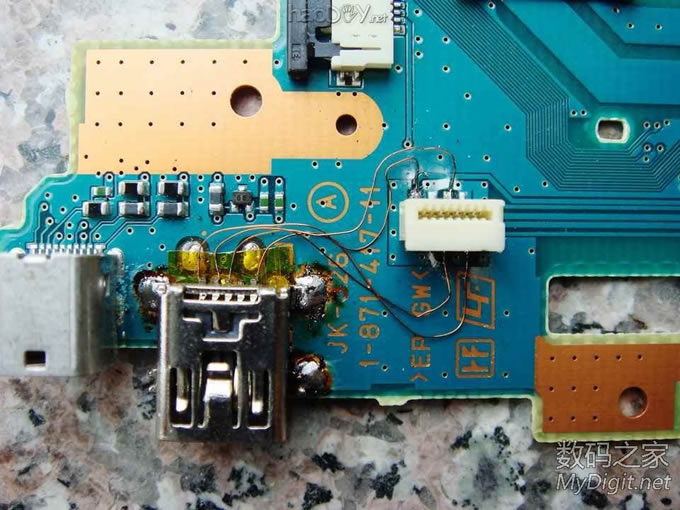

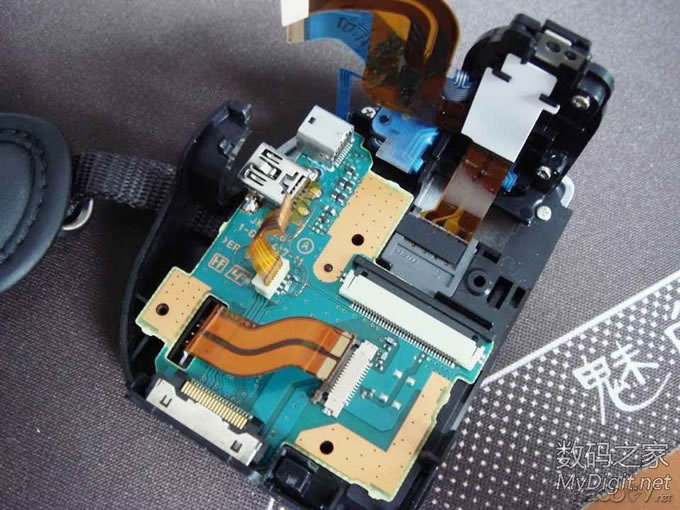

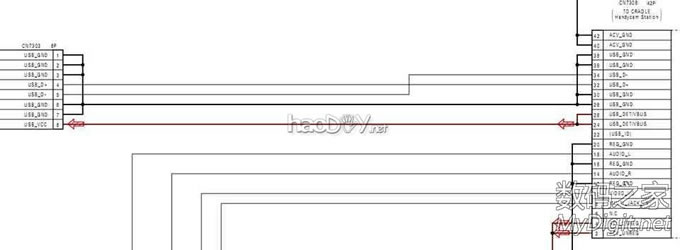

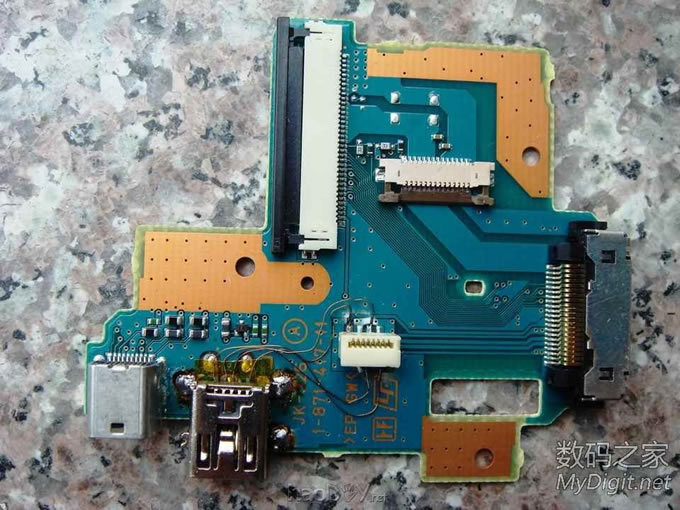

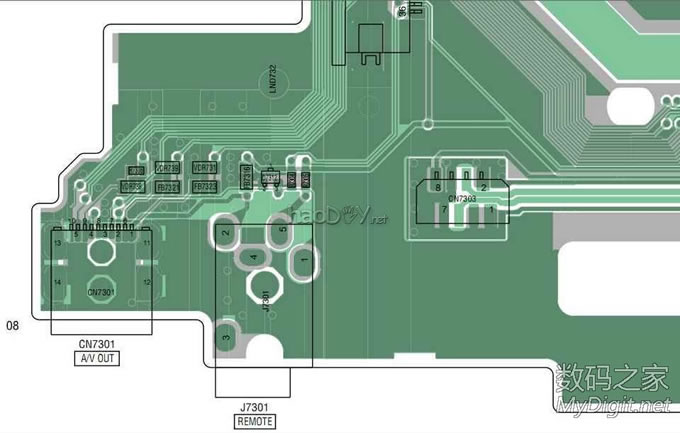

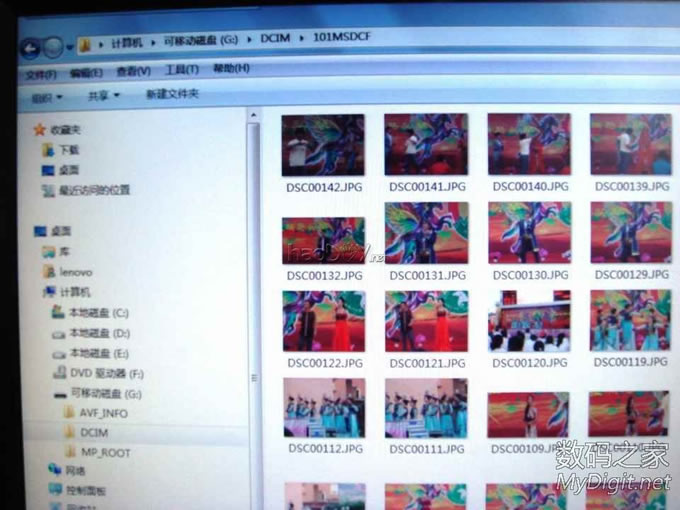

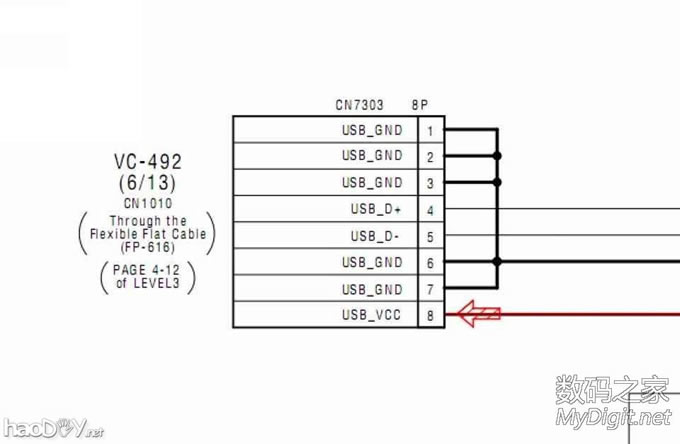

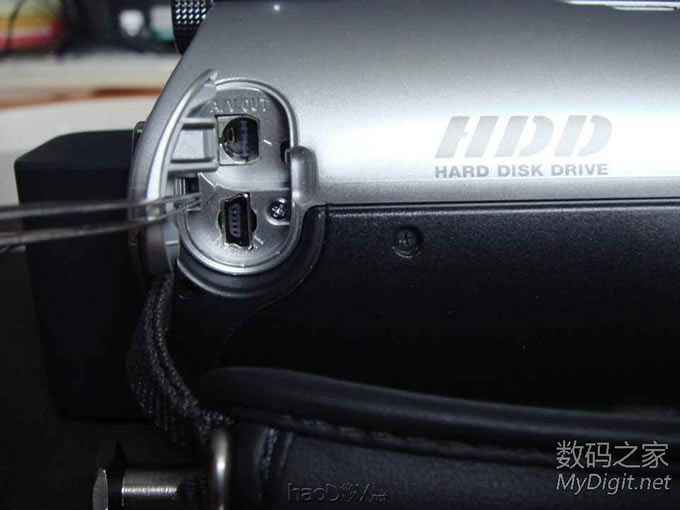

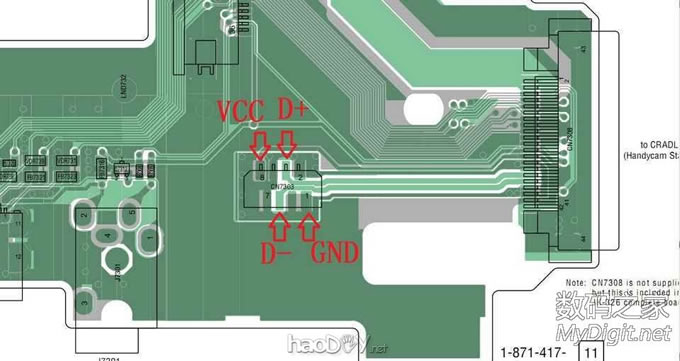

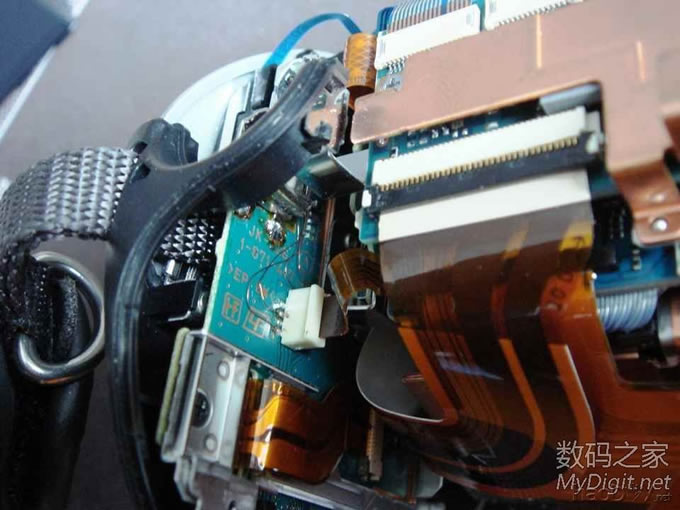

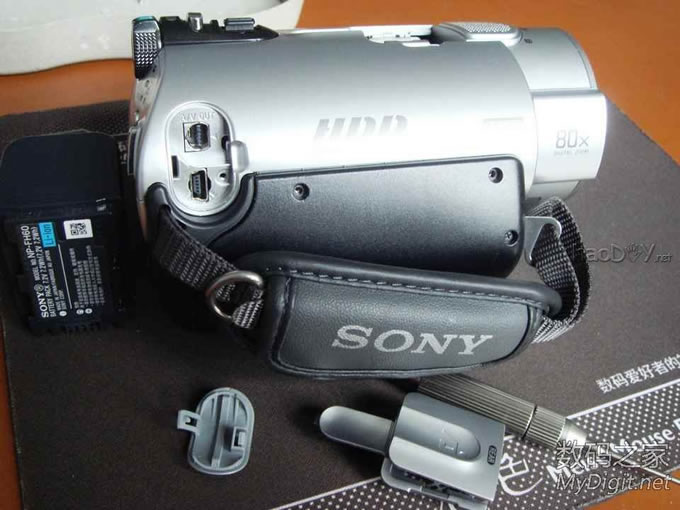

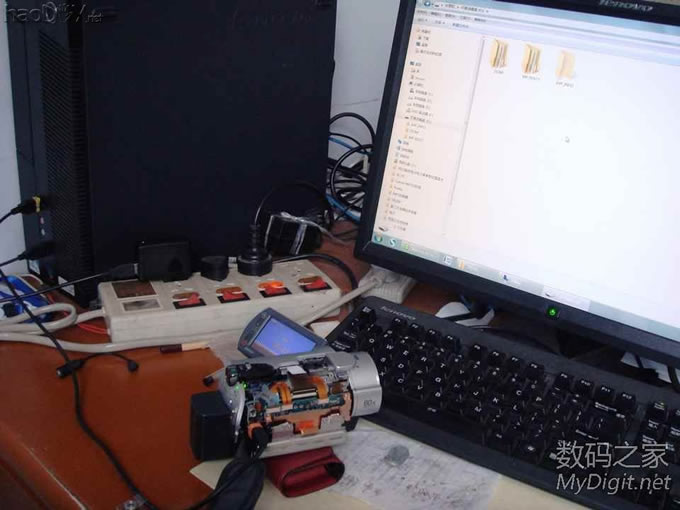

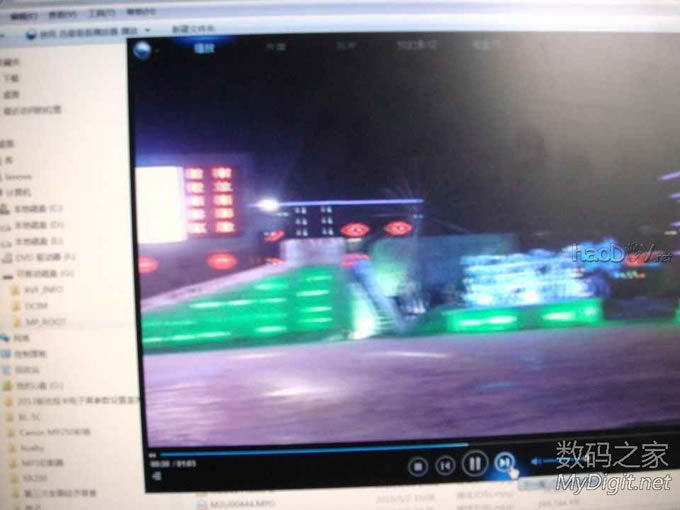

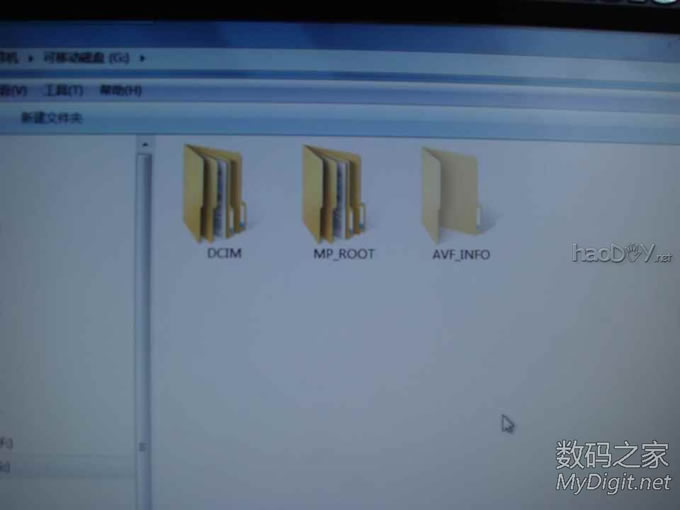

排线比较多而薄，注意取下时细心操作！     几个角度仔细看一下这块电路板       模拟看看和外壳结合的方式     与mini USB插座的对比    焊下REMOTE座  继续对比看看   刮掉1 2 3处蓝漆，4 5处开小孔  焊上mini USB插座  这里只好飞线了 #p#分页标题#e#   反复和外壳开口对比，以修整合适的开口  然后组装回去      先连接电脑试试  可以看到文件了  照片没有问题  播放一段录像也可以  安装上外壳  之前已经对开口修整了  盖上护盖没有什么异样  相关部分的原理图    USB引脚的定义  补充：板上1和5这两个点可以短接，因为在焊下的座子内是短接的。不短接也没有发现异常影响。  |
