先放几张完成后的照片，全手工打造，铝合金拉丝外壳，可外接双天线。 具体配置为：Atom平台1.6G CPU+945集显+1G内存+160G硬盘+Wifi 目前安装了XP SP3系统 外接一个外置移动硬盘满负荷运行整机最大电流不超过1.3A，最大功率在15W左右 下载机外型尺寸为：长15cm X 宽14cm X 高4cm 可以流畅播放720P的视频 最新用途：已将下载机连接到液晶电视，下载后可直接播放，还能在电视机上上网玩小游戏看优酷等 关键是便宜，有些材料是从朋友那低价收来的，打造该机一共花费约400RMB

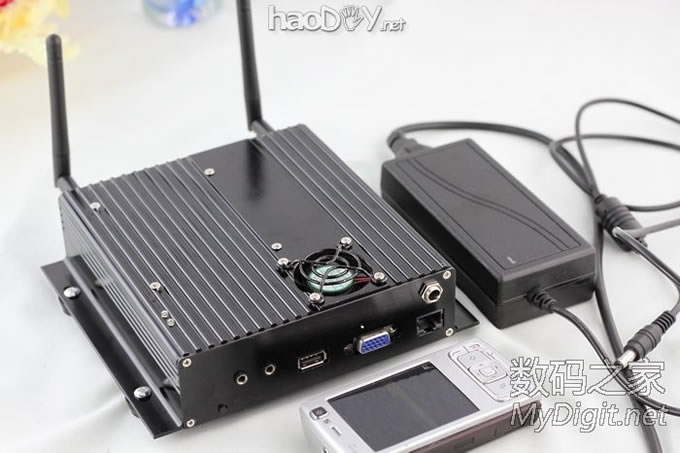

下载机和电源适配器，同样也可以当做超级路由用

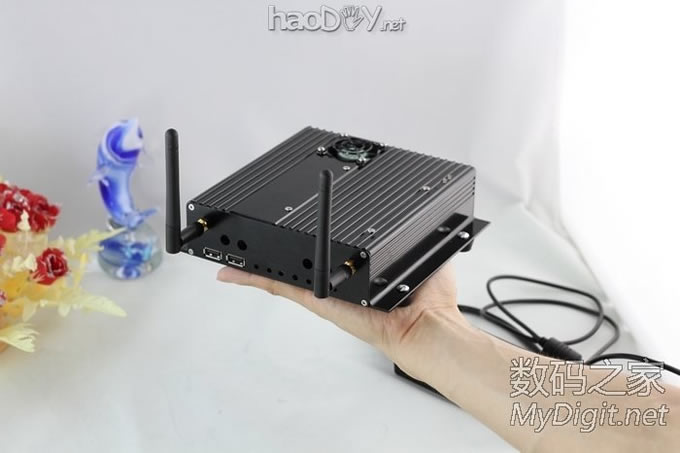

一只手掌大小，是不是挺有工业级产品的质感  偶喜欢金属质感强的东东，所以没有选用比较好加工的塑料外壳。————————————————————————————————————————————华丽的分割线 下面正式开始。。。

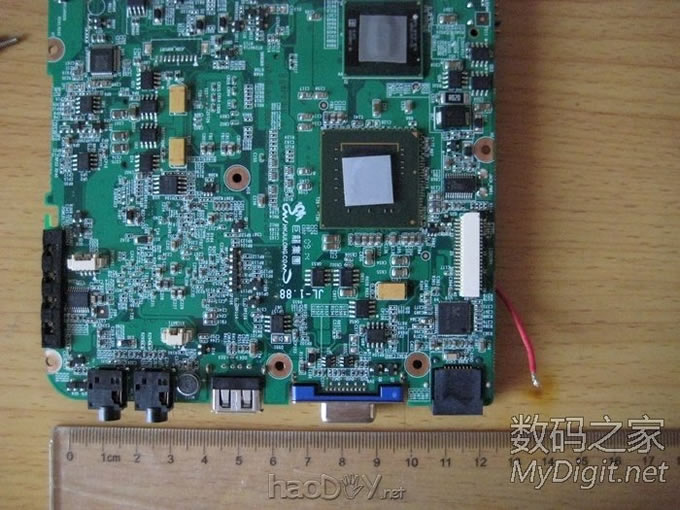

从网上购得一块小板，3XX米，12V供电即可工作，准备用它来做一台mini下载机

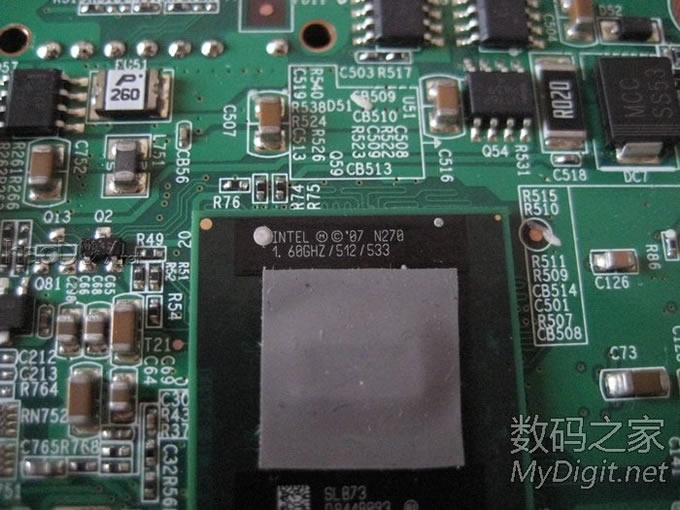

该板上焊好的是N270-1.6G的CPU，无法自行更换

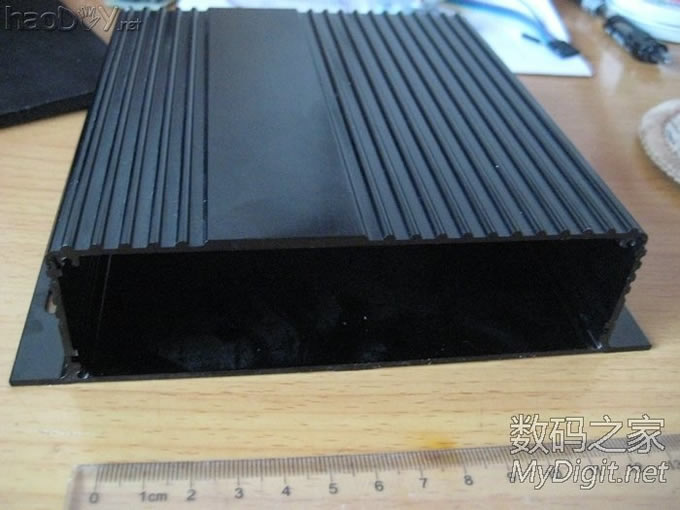

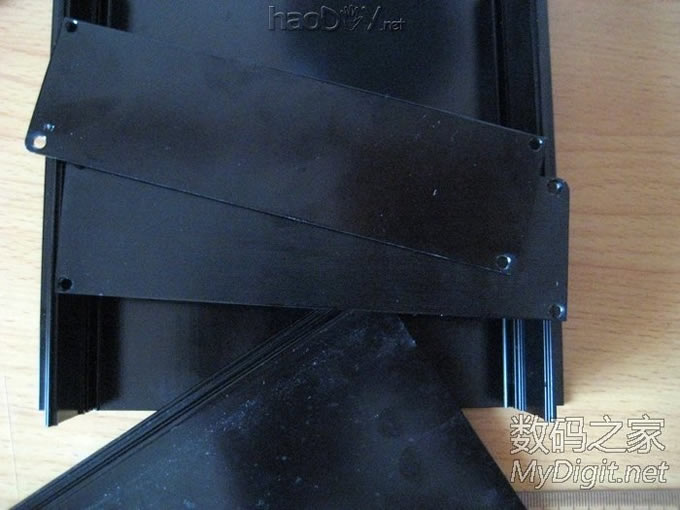

根据主板大小，在电子市场里淘到了铝盒，25米
这盒子做工还是不错的

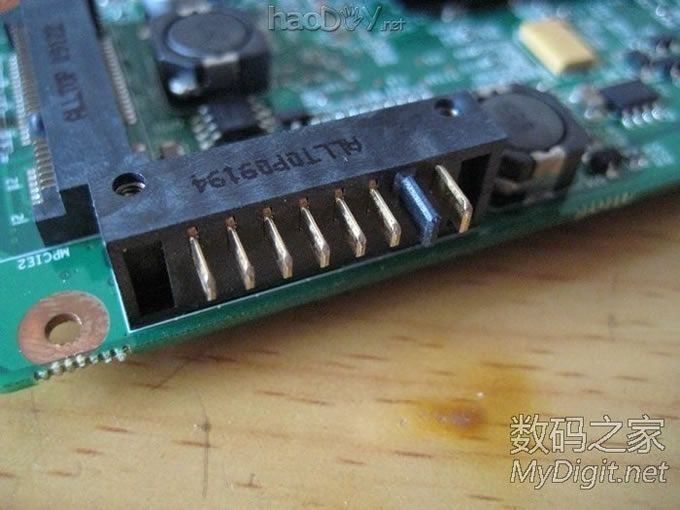

要把主板上露出来的接口拆了，不然无法放入铝盒

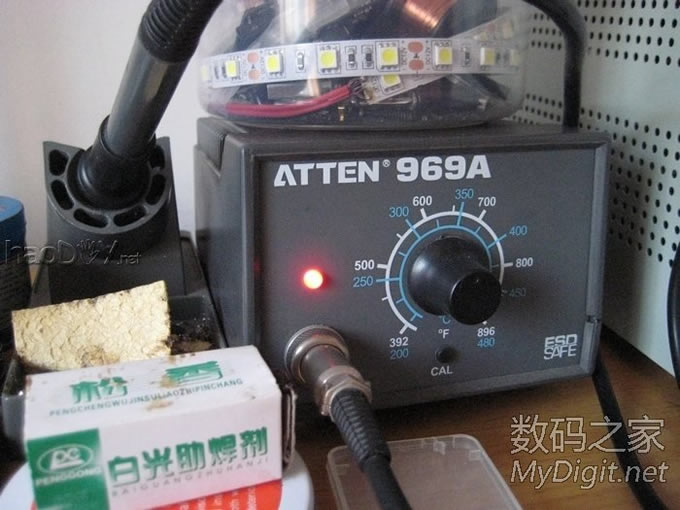

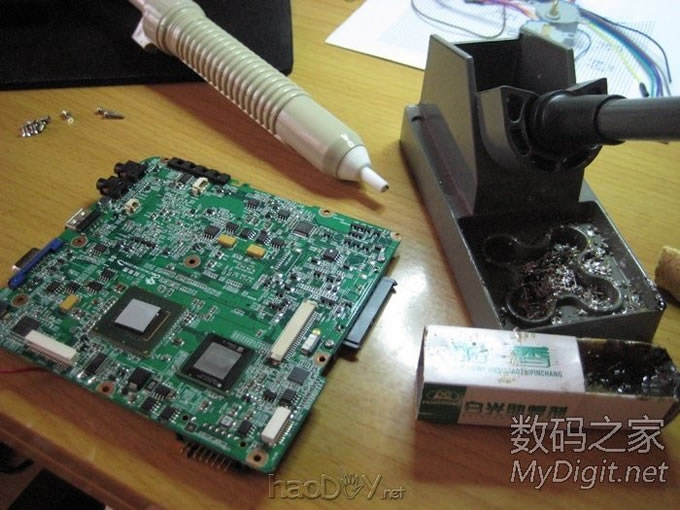

木有白光，只有国产货，开机预热
开工

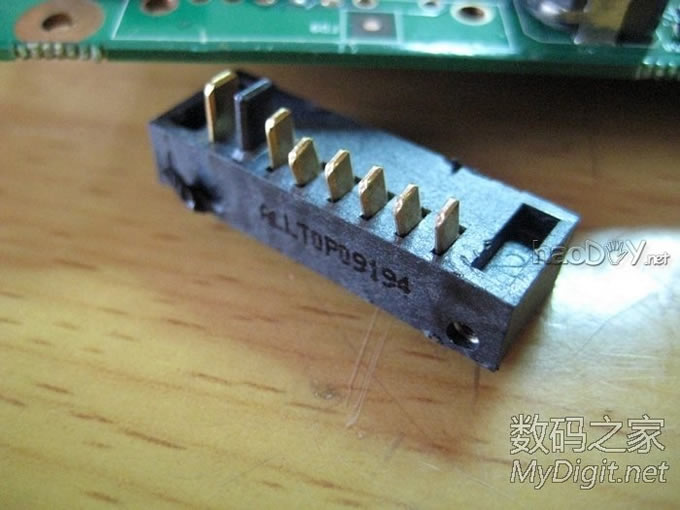

一会功夫，拆下来了，应该是电池的接口

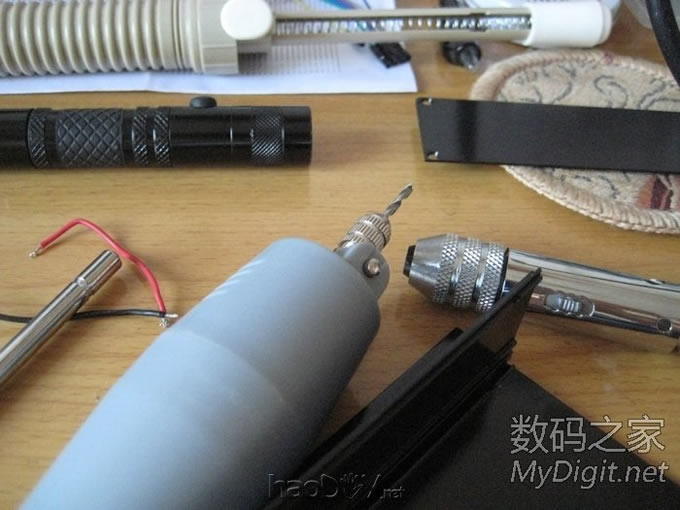

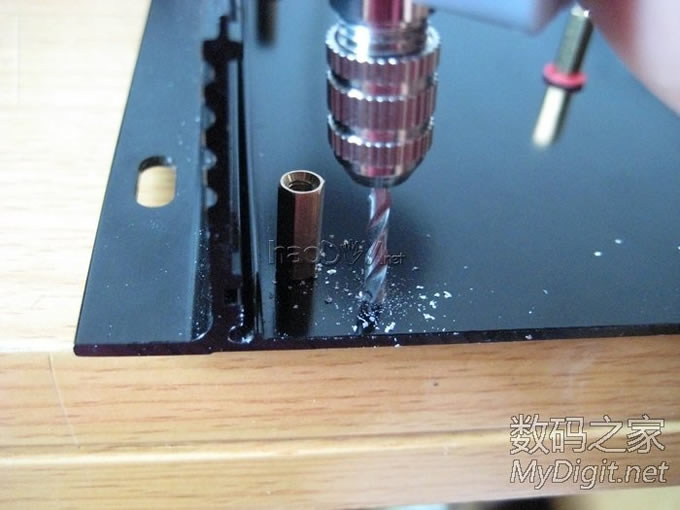

量好主板上各安装孔的位置，准备在盒子里钻孔，小电钻用处很大

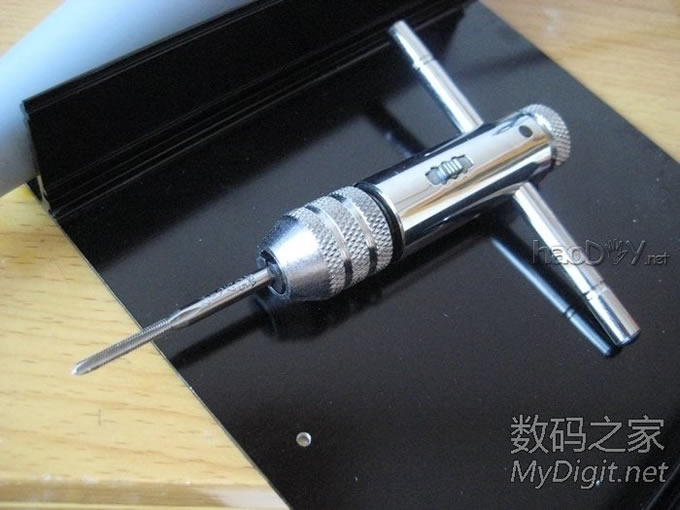

钻好一个，准备丝攻，电子市场购得，15米，带棘轮
用丝攻攻出螺纹

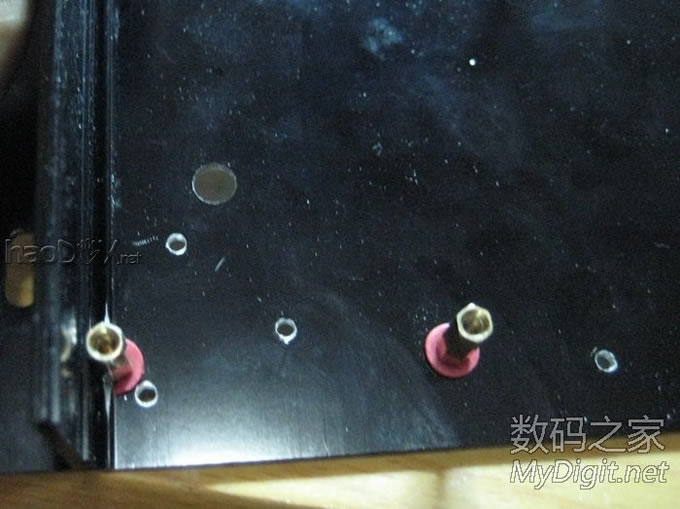

装上铜脚

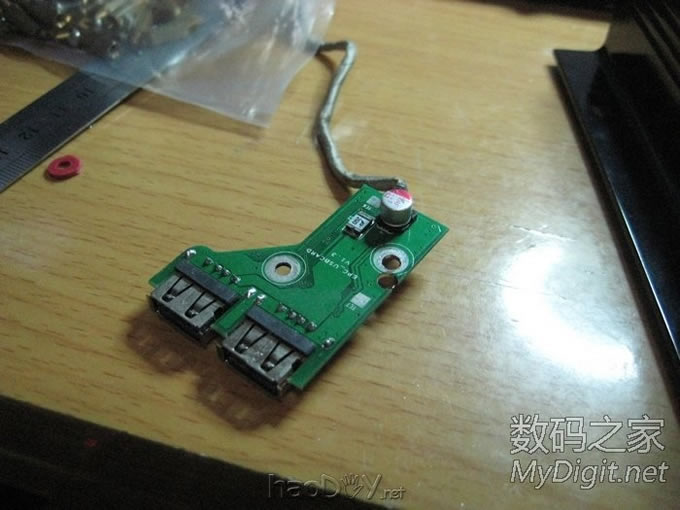

这块是usb扩展板，要找地方固定

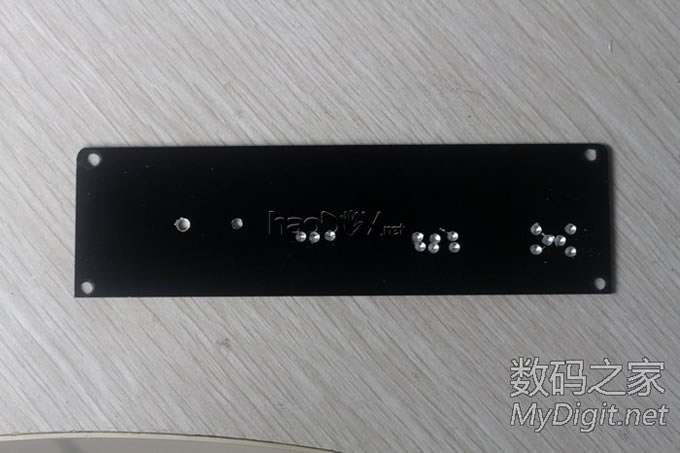

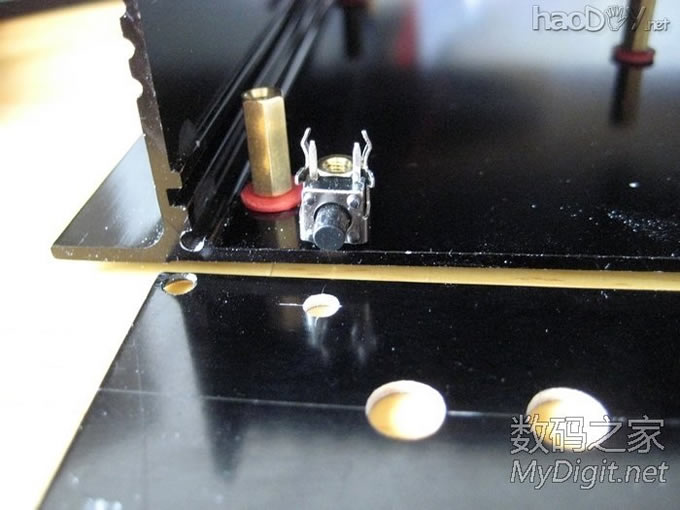

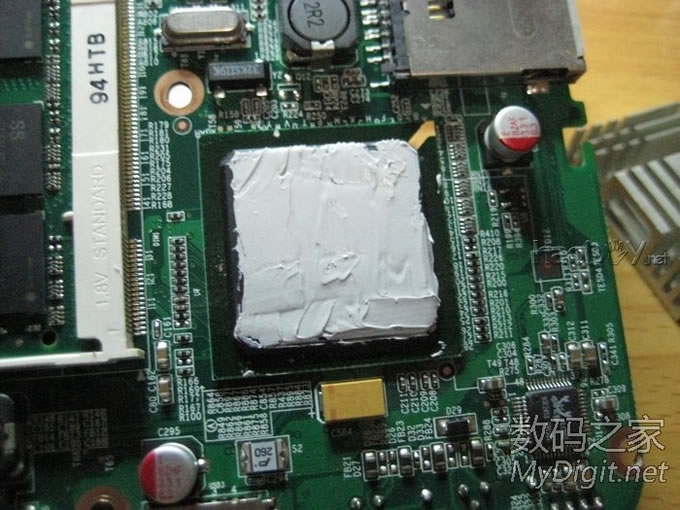

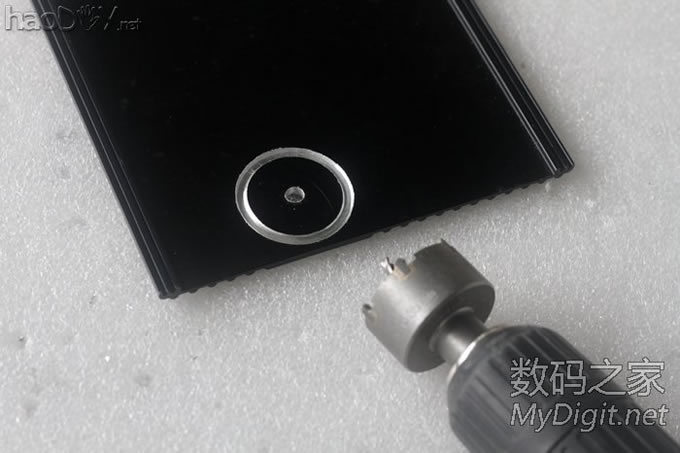

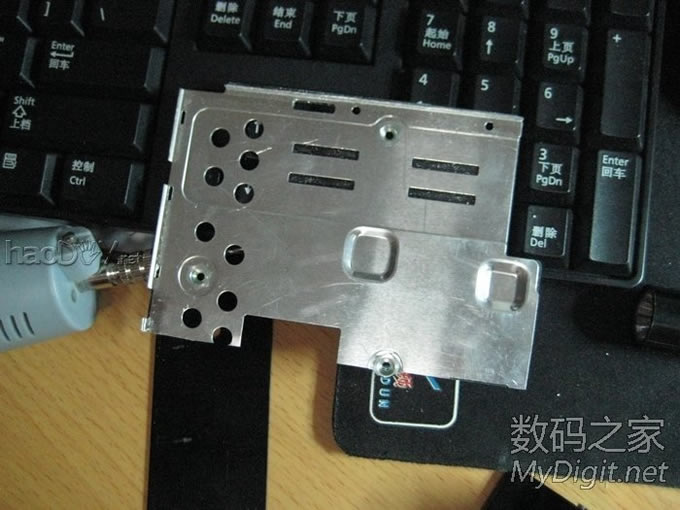

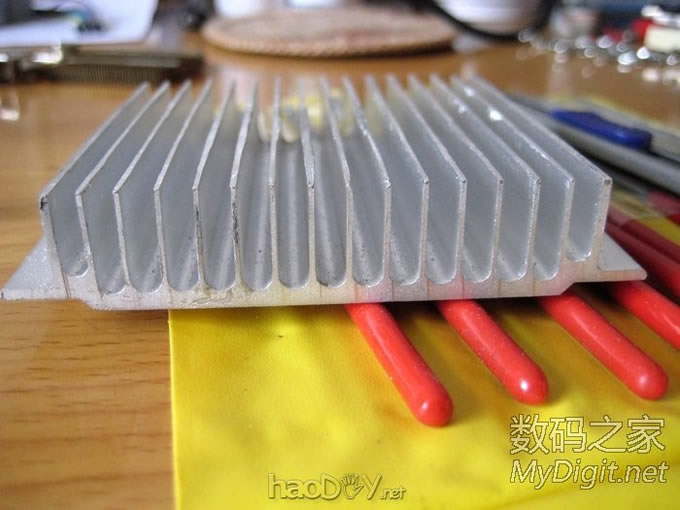

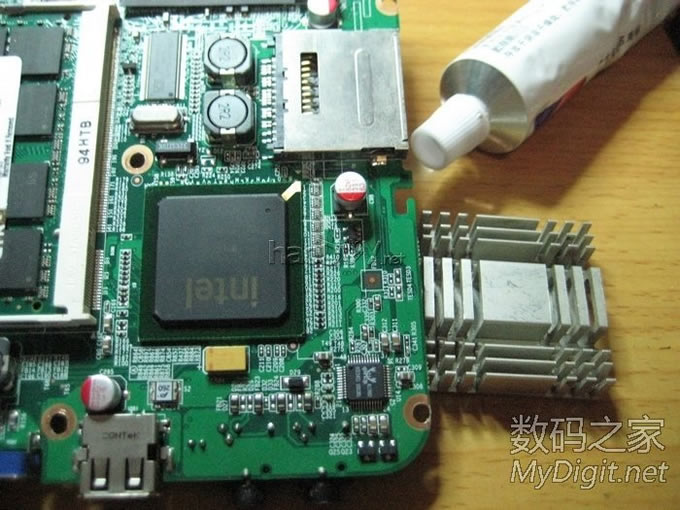

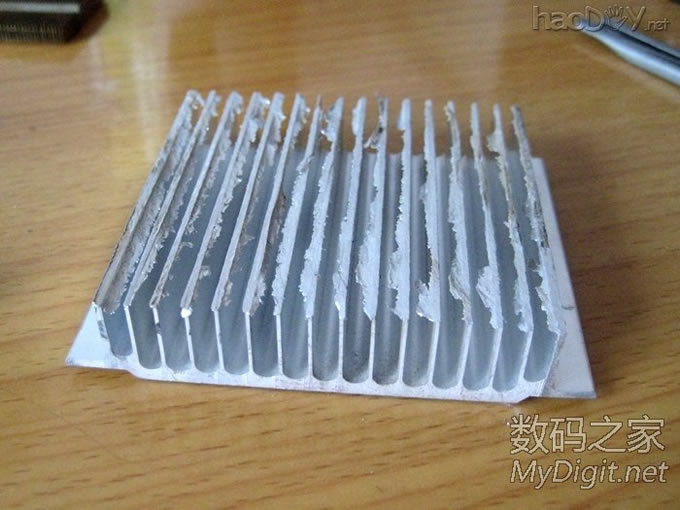

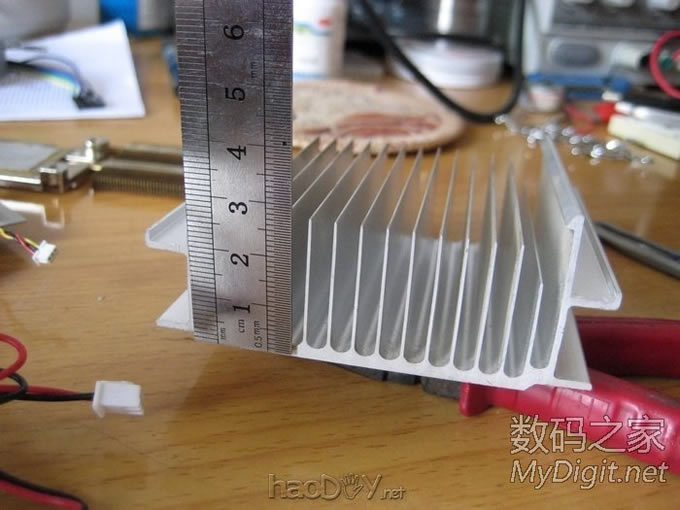

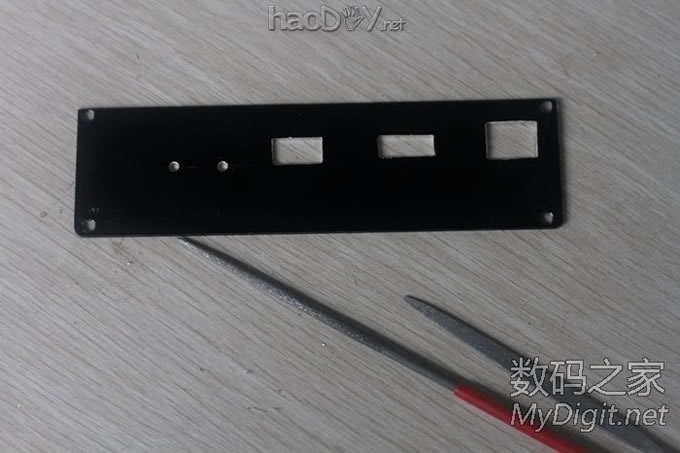

[ 此帖被emmett在2011-09-18 19:43重新编辑 ]  在底板上画好位置钻孔，攻螺纹，安装短的铜脚  扩展板后有个电容较大，挖个洞，放在底板里吧，不然扩展板无法安装平整，顺便贴好绝缘纸  下面是扩展板，用短铜脚固定，上面是主板，用长铜脚固定，呵呵，够巧妙吧  主板装进盒子了，大小正好，下来折腾散热，正面需要传热到散热片的有两处，CPU和北桥，试验了很多办法，效果都不理想  折腾了一个星期，最后从费笔记本里裁下一块铝板，加工成散热片，散热效果非常理想  底板上要安装散热片，找了一个电脑的散热片  这么大肯定是无法安装的，量好尺寸，找隔壁做铝合金的小伙子帮忙用角向砂轮切了一半下来，只有这个部件是找别人帮忙加工的  慢慢打磨  打磨好之后，准备导热硅胶把散热片和底板站在一起  粘好之后就是这样的，顺便贴上绝缘薄膜  主板反面的南桥也加上散热片，旁边的内存插槽里插上1G内存  涂导热硅胶，粘上散热片  接下来，加工面板，画好线，先用电钻钻孔  漫长的打磨阶段  精修一下，应该没问题了  盒子上要开孔给风扇排气，电钻加开孔器  经过打磨之后，孔非常圆了，这个风扇淘了很久才找到，厚度只有7mm，贵啊，要20米  安装电源开关，这也是想了很久想到的办法，尽量不在面板上打孔，在底板先开一孔  装一个短铜脚，找一个这样的微动开关  演示一下装好后的效果，内部  外部的效果，完美 |
