用DS3231模块DIY一个数码管时钟,带光线感应

时间:2017-06-08 20:40来源:数码之家 作者:panleen 点击:
先说说为什么做这个之前有个闹钟买过来的,放在床边,但是晚上看时间不是很方便,要手伸过去按一下,摸半天摸到在哪,按下去背光灯亮起,背光灯一打开又很刺眼,总感觉用着不爽无意中看到有家卖DS3231模块的,只要3.8元,还包邮,于是决定自己做一个,DS3231
先说说为什么做这个
之前有个闹钟买过来的,放在床边,但是晚上看时间不是很方便,要手伸过去按一下,摸半天摸到在哪,按下去背光灯亮起,背光灯一打开又很刺眼,总感觉用着不爽
无意中看到有家卖DS3231模块的,只要3.8元,还包邮,于是决定自己做一个,DS3231的精度很高,一年误差不超过1分钟,这是DS1302忘尘莫及的

显示方案当然是用数码管了,数码管亮度调节方便,而且放很远也看的到
数码管的颜色就选黄绿色了,这个看着最舒服,红色和蓝色也比较刺眼
于是又找到一家卖的特别便宜的,0.56寸的4位30芯的黄绿数码管只卖1元钱一个
单片机随手拿一片就行了,材料到齐,咱就开工
制作过程太简单了,就不拍照了,也不好看,用的双面PCB,所以没有一根飞线,数码管的12只引脚全部就近接在单片机的引脚上

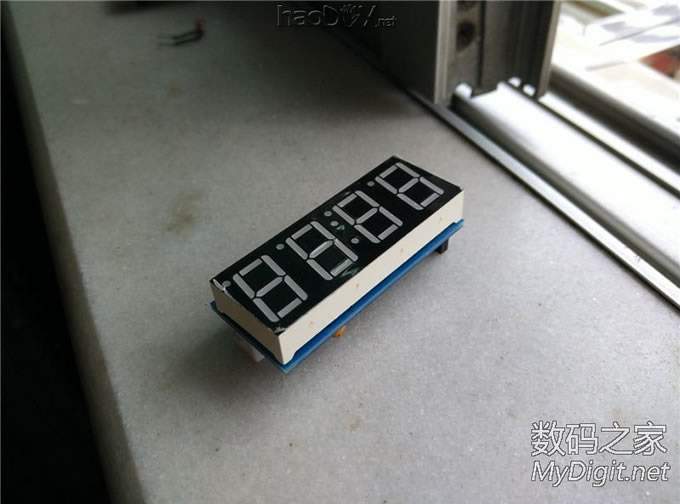

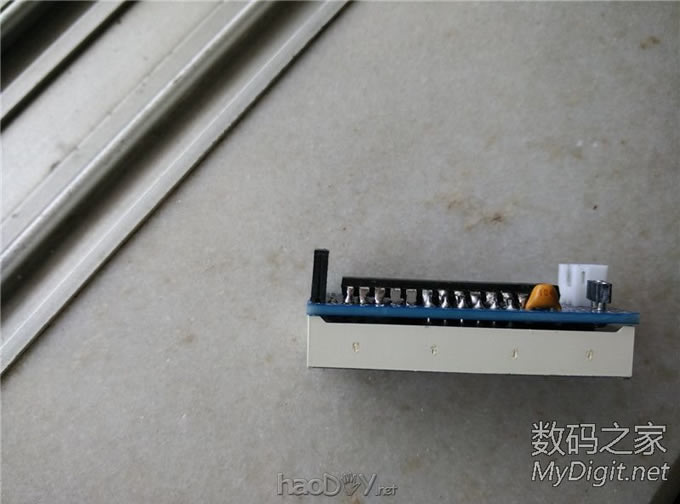

正面,线路板和数码管一样大
用DS3231模块DIY一个数码管时钟,带光线感应


用DS3231模块DIY一个数码管时钟,带光线感应


用DS3231模块DIY一个数码管时钟,带光线感应


用DS3231模块DIY一个数码管时钟,带光线感应

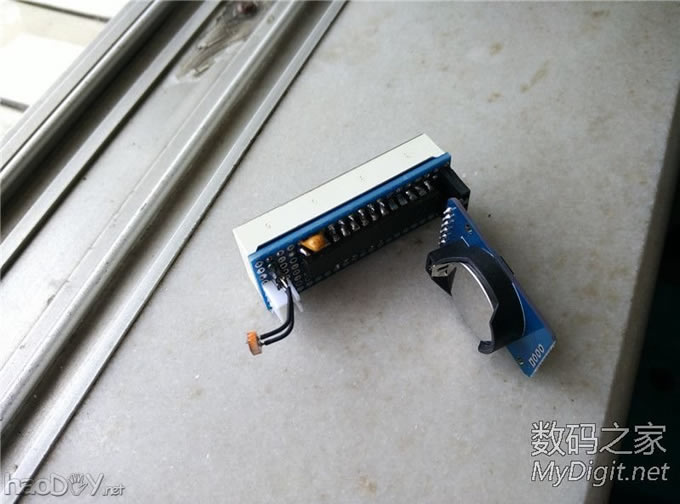

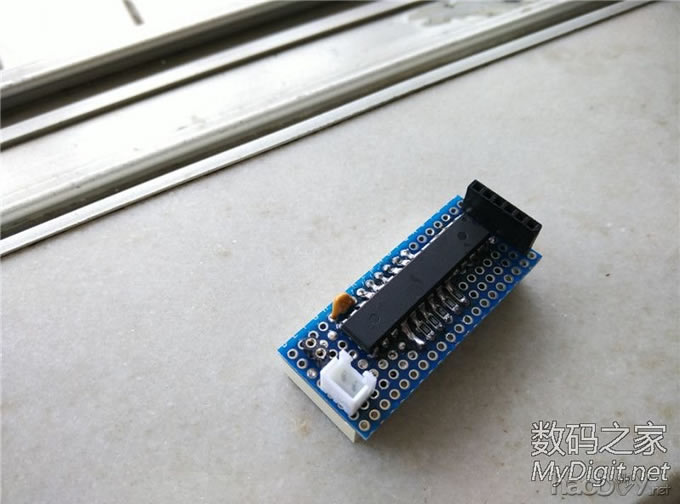

背面3个插座,一个接光敏电阻,一个接电源5V,一个连接DS3231
用DS3231模块DIY一个数码管时钟,带光线感应

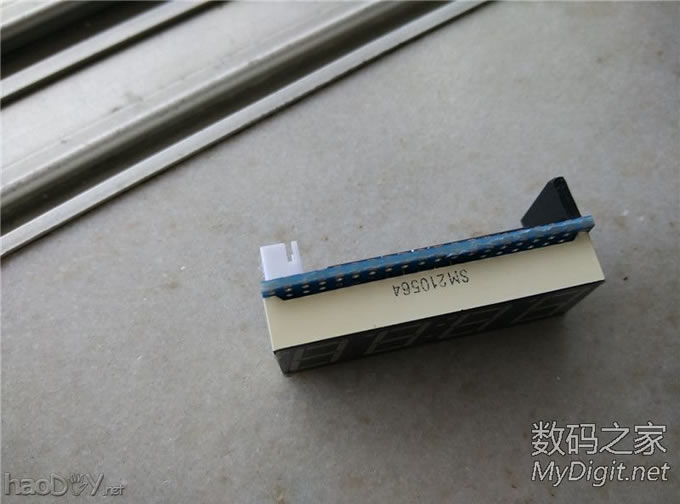

由于考虑到安装的地方后面很空,所以DS3231直接这样插上去好了,因为他配的插针方向就是这样的
空间紧张的话,可以和数码管平行安装
用DS3231模块DIY一个数码管时钟,带光线感应


用DS3231模块DIY一个数码管时钟,带光线感应



楼下放点亮效果图

这里放点亮效果图

DS3231里带温度的,自然也不能浪费,其它日期啊星期什么的就算了,天天上班的,不会忘了日期和星期的

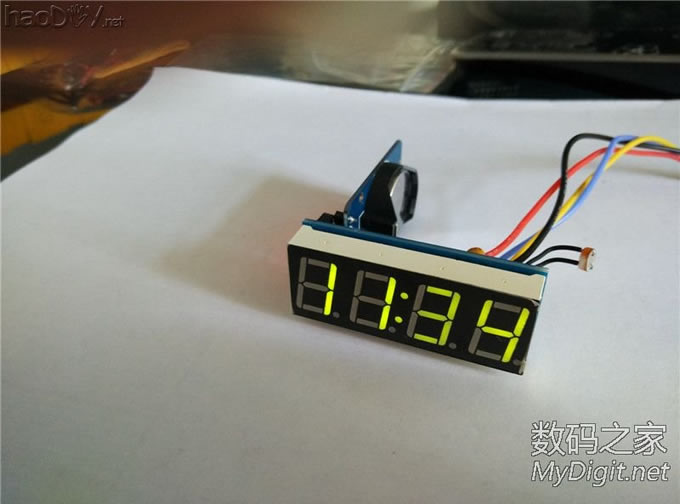

这个是白天点亮的效果
用DS3231模块DIY一个数码管时钟,带光线感应

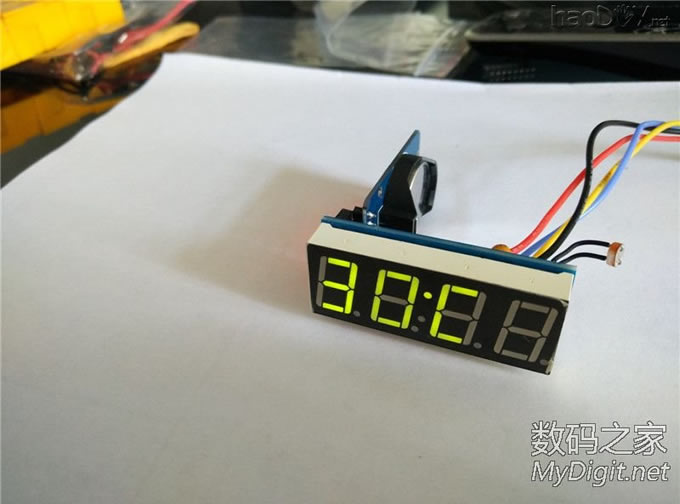

当时的温度,时间显示5秒钟,自动切换到温度显示1秒钟,一直循环
用DS3231模块DIY一个数码管时钟,带光线感应

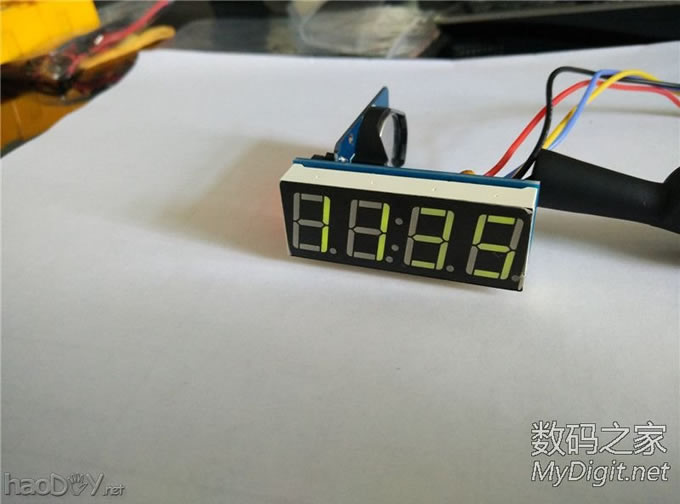

拿个黑套套住光敏电阻,亮度马上降低,这样晚上一直亮着就不会刺眼了,看着很舒服
用DS3231模块DIY一个数码管时钟,带光线感应

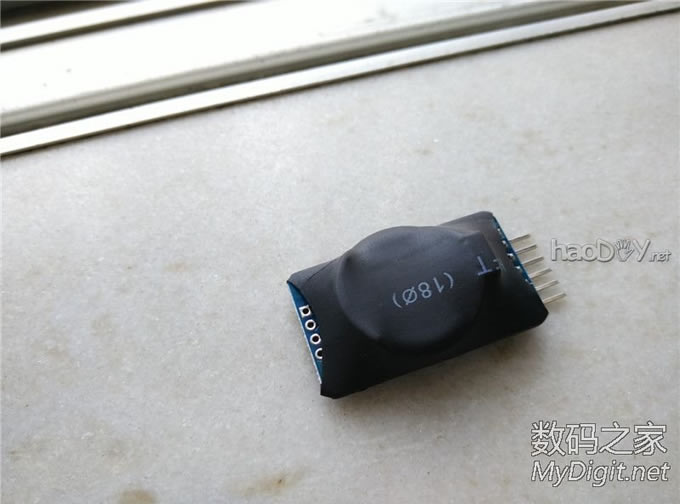

加个热缩管保护一下
用DS3231模块DIY一个数码管时钟,带光线感应

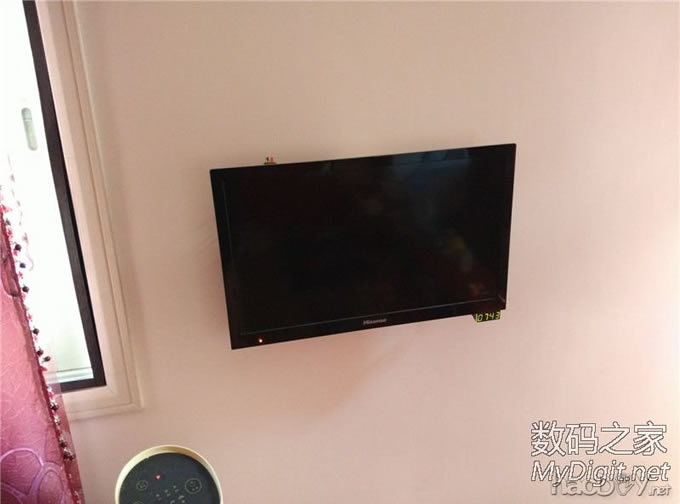

然后安装到电视机的右下方,哈哈
用DS3231模块DIY一个数码管时钟,带光线感应


电视机的左上方,是我之前装的一个遥控转发器
用DS3231模块DIY一个数码管时钟,带光线感应
