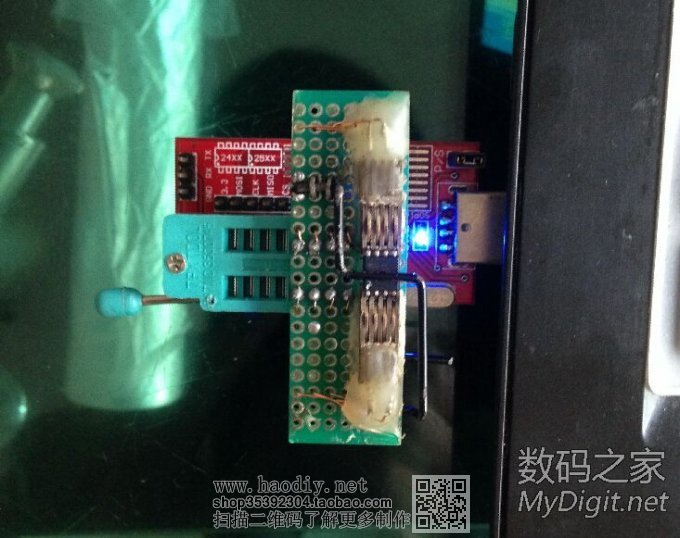

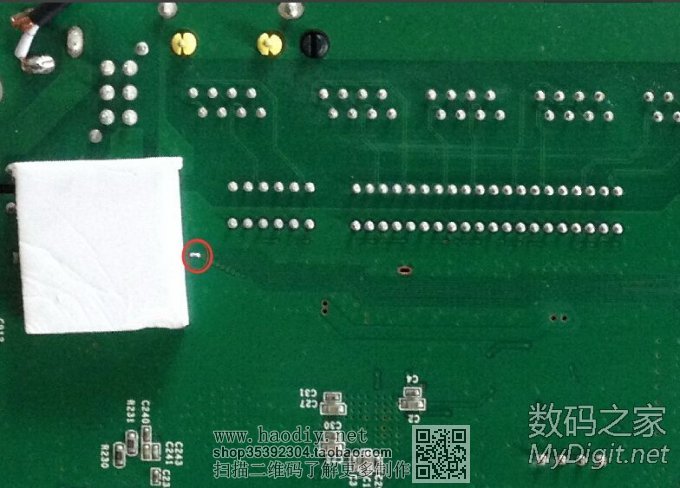

最近在家旁边破解了几个无线信号，其中有一个是电信的20M光纤，就寻思着怎么样把这个信号弄回家里来用。了解了一下，发现ubnt设备可以用来桥接信号，就淘宝上准备购入设备，因为去年买过一个号称是500mw的独立功放，内部用的芯片是双AWL6153芯片，所以这次就直接购入了网件wnr1000 v2的板子，回来自己改ubnt系统，再买个防水外壳和天线就可以蹭网了。 淘宝阶段就不说了，东西回来后，我们先要改网件wnr1000 v2，改造极其简单，直接用编程器写入ubnt编程器固件到8M的flash芯片替换掉原来主板上的4M芯片，然后背面主板上短接两根线就OK了。这里还做了一些改动，比如将原来的天线转向90°，外接一个SMA口的延长线以方便接到功放上去；背面电源口那里焊接两根电源线引到独立功放上去，还包括无线芯片上贴一片散热片加强散热，这里就不细说了。

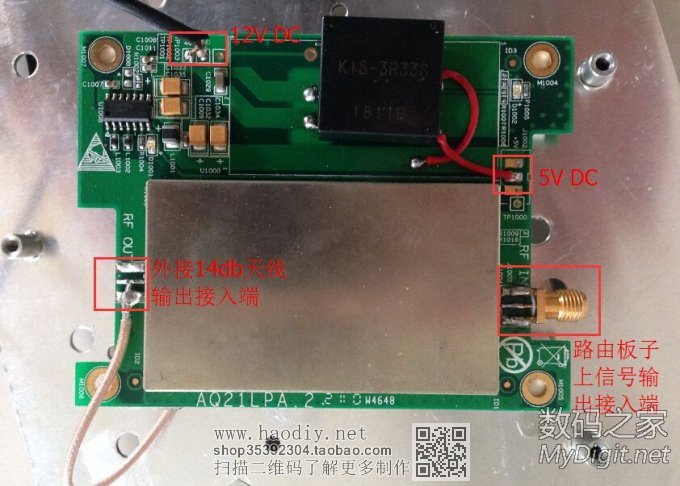

再来说独立功放这边，由于网件是没有功放的，板子功率不是很大，最多也就100mw左右，这也是为什么需要加上独立功放的原因。功放板是需要独立5V供电的，而路由器的供电电源是12V的，怎么办呢？对了，万能模块KIS-3R33S啊，最高5V3A 15W的输出，足够了。对应接线接上去，输出部分引出到板子上的5V输入端，OK。由于我没有SMA接口了，所以独立功放与14db天线之间采取的是焊接方式了。全焊接好了之后焊线部分弄点704硅胶固定。

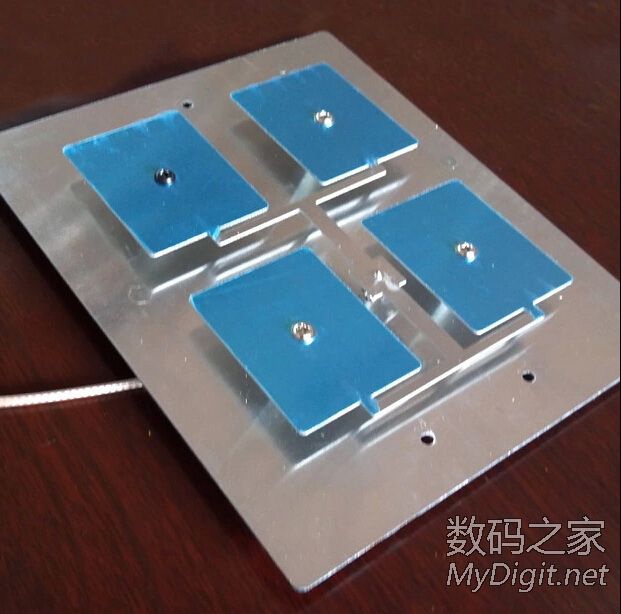

我买的防水外壳是自带14db铝压铸振子的，据卖家说比覆铜板的那种要好，由于要放到室外使用，就没单独买天线了，直接买这种一体式的外壳天线一起的方便，外壳和天线拆开看了下，做工还不错。

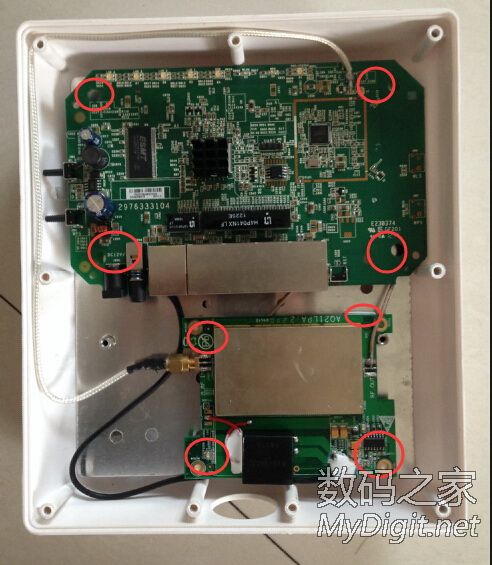

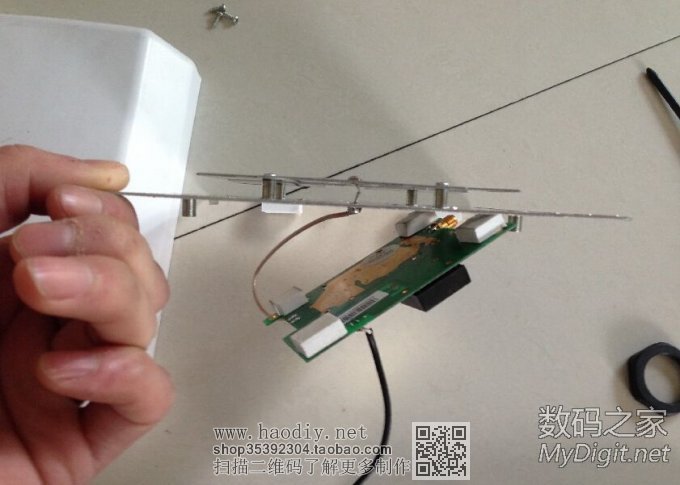

最后就是排版了，先把天线振子通过3颗自攻螺丝固定到外壳上，振子后面铝反射板是平整的，正好用来放路由器板子和功放，网件板子放上面，独立功放放下面，中间接好线，板子背面各贴4片厚5mm的那种双面泡沫胶，黏合到反射板上，蛮稳定的。全排好是下面这样的。

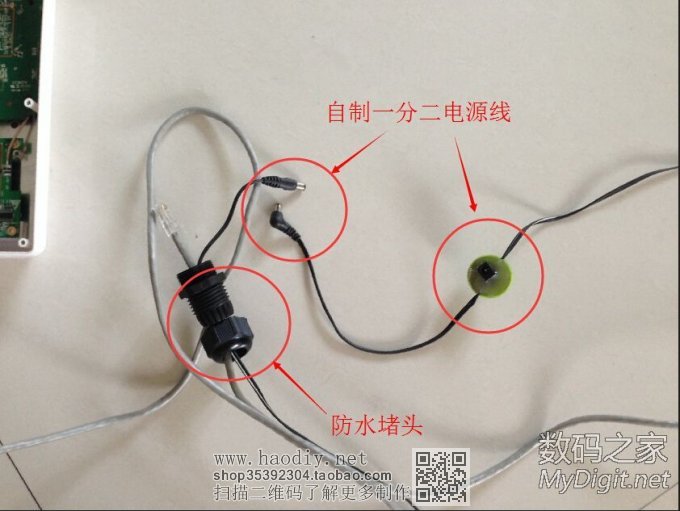

再就到网线、供电线和防水堵头接法了，那个简单，直接把网线和电源线从防水堵头穿过去，再拧紧防水堵头，插上电源线和网线就OK，这里说一下，为了节省电源，我采用了一个电源供电所有设备的方式，一个12V 3.3A的电源通过自制的1分2电源转接线，分别给ubnt设备和室内覆盖路由供电。
全弄好了之后盖上背板，拧上螺丝，ubnt蹭网设备就弄好了。

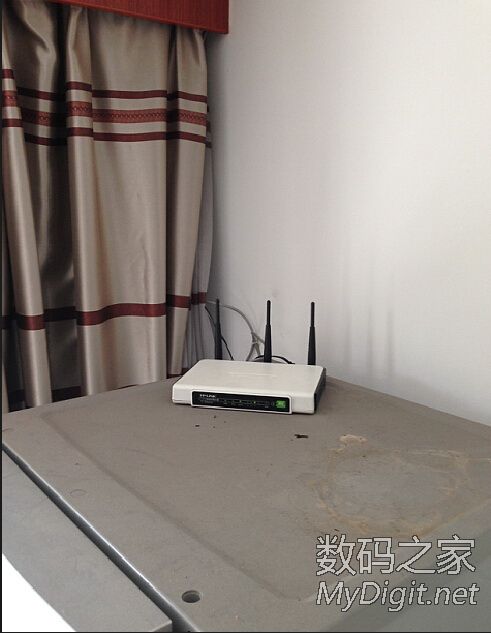

最后就是把ubnt设备固定到室外，正好我发现防盗窗的边角上的柱子适合做抱杆用，拧上螺丝固定好，网线用扎带整理好通过窗子传到室内。室内覆盖我用的是TP-LINK WR941N V2，无线300M的，够用了，接好线就可以上电测试了。
后面就是细致的调整天线方向角度和中继设置方面了，很繁琐，就不多说了，最后上一张中继效果图，很不错哦，独立功放就是强大，信号很好。
码了这么多字，很累啊，大家快用M币狠命的砸死我吧！  (责任编辑：admin) |
