前几日在坛子里900大洋入了一台DELL的XT3笔记本 13.3的旋转触摸ips屏 i5-2410可更换处理器 QM67芯片组 不带硬盘内存 总体来说 这本子还行。正好手上还有个msata的128g固态 想用在本子上 结果网上一查 这本子没有msata接口。不过这都难不住咱们diyer，一个字：改！ 首先说明一下 这个本子到手以后改造过一次 就是把3g网口改成msata 由于当时没有拍照 所以只有改好后的照片 拆机过程我就不赘述了 网上有详细的拆机图片教程 先看下图，在硬盘位上方有一个wwan接口 我们要做的就是把这个接口改造成msata
上个wwan接口的近照

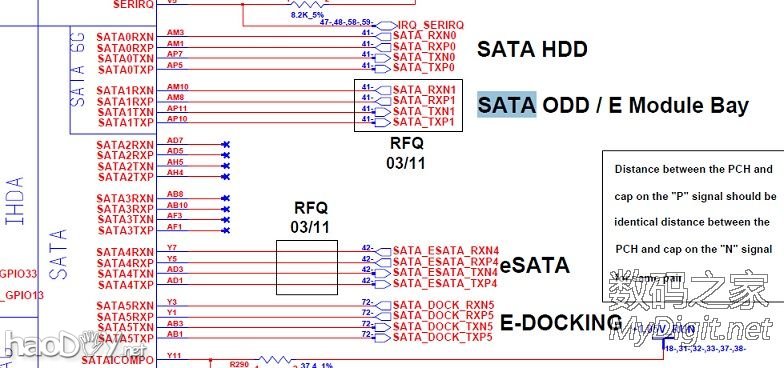

既然是msata 必然要有sata信号线 通过查询xt3的图纸发现（图纸在本文最后提供下载） 主板上共有6组sata信号 ，前两组是sata6gb ，第一组是硬盘位的 ，第二组是光驱位的（然而我并没有找到这一组）， 第三组 第四组未引出， 第五组是esata的 ，第六组通往底座接口 。看图

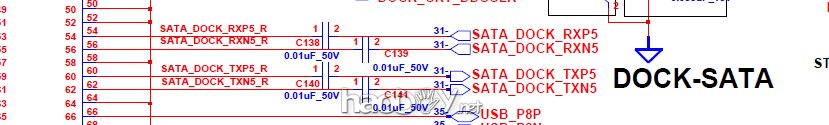

我第一次改造就是把通往E-DOCKING的信号线接到wwan网口那里 。通过查询图纸 得知E-DOCKING接口的第54、56、60、62脚为sata信号

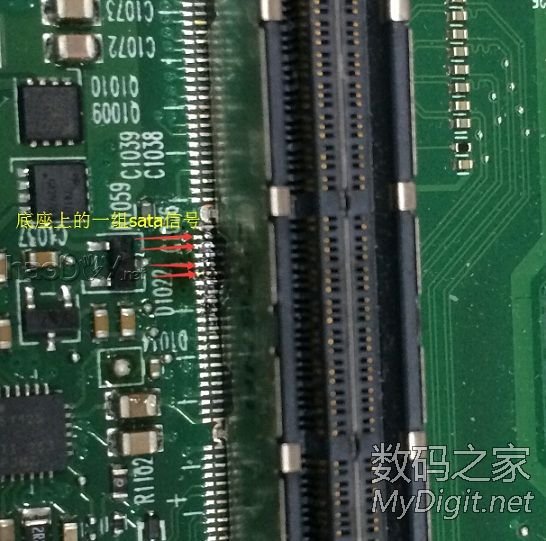

通过万用表跑线 找到主板另一面四个耦合电容，拆掉电容，飞线。这里的飞线要注意几个问题：1、四根线的长度必须要一致，2、RXP和RXN拧在一起，TXP和TXN拧在一起，据说可以减少信号干扰，3、外面包一层屏蔽胶布，我没有，所以包了一层烟盒里面的锡箔纸。

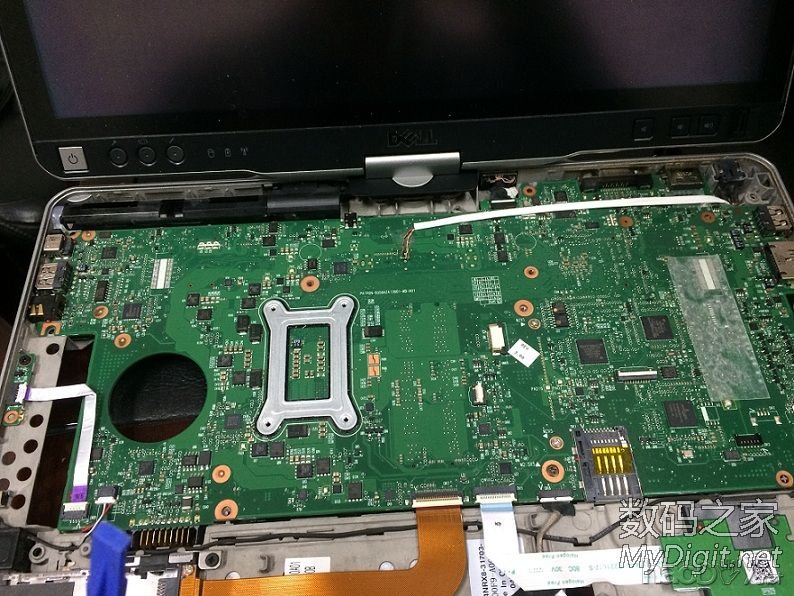

下图中白色的那根就是包好锡箔纸的sata信号线。

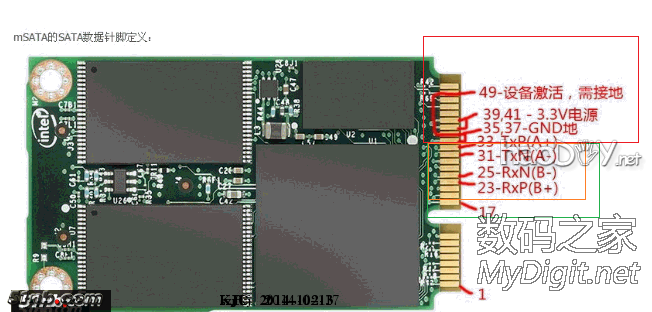

wwan网卡这边 通过查询 得知也是3.3V供电 但是部分引脚要做一下处理：1、把sata的4根信号线从主板上挑开，2、49脚是设备激活，也要从主板上挑开 然后接地 3、37脚在主板上的定义不是接地 也要挑开 然后并在35脚。下图是msata的定义图
按照次序接好飞线
检查一遍 无误后装起来开机 可以正常认到盘了，直接上个速度图吧，可以送速度上看出来 这是sata2的接口。
但是，可是，但可是，作为一个强迫症患者，明明机器上有sata3接口 ，还要给ssd用sata2 这明显会让我不舒服 于是有了下面的改造：把原硬盘位的sata3信号与刚改造完毕的msata2信号互换，使msata变为6gb，硬盘位变为3gb（硬盘位使用机械盘 sata3gb也是绰绰有余） 具体看图，先找到sata硬盘位的耦合电容
然后将电容吹下，反转一下，也就是不再连接sata接口与主板。看图

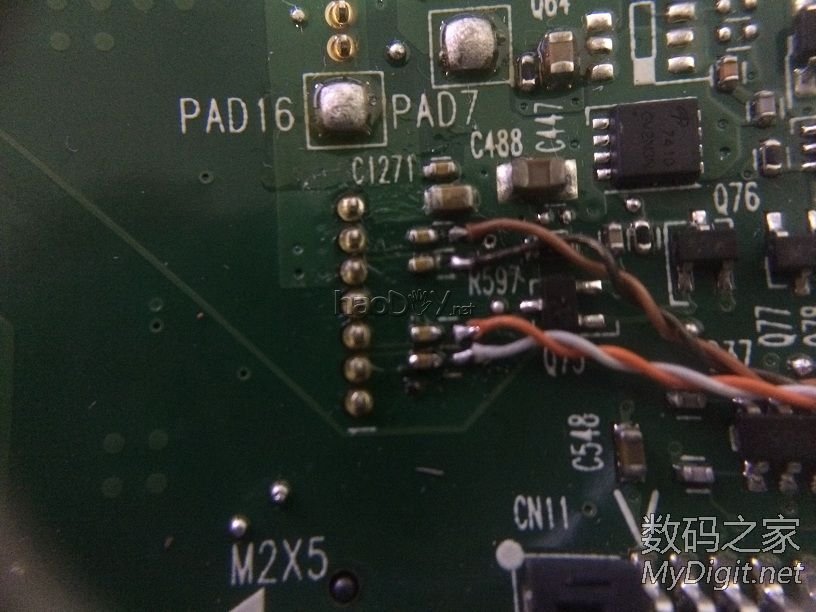

剩下的就好办了，把前面的飞线连接到原来连接电容的焊盘。

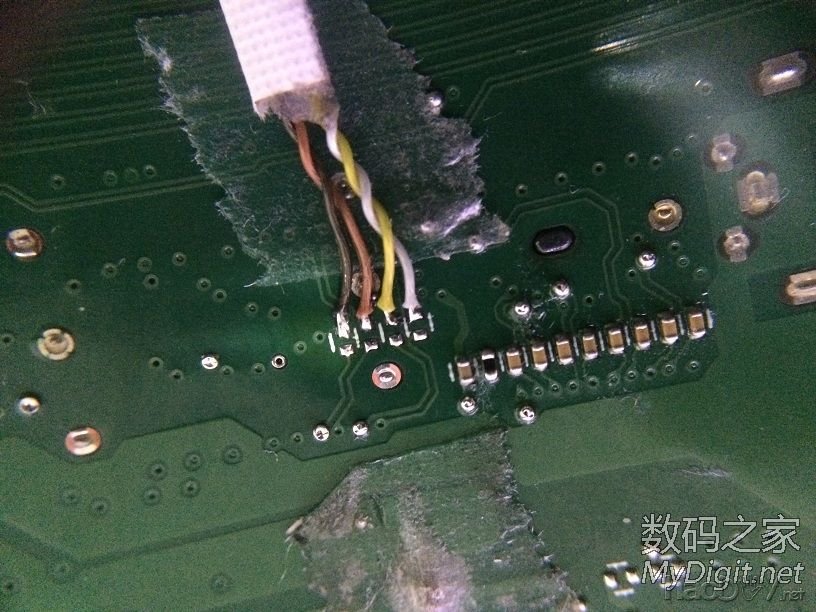

再然后，把E-DOKING的sata信号线接到原硬盘位的sata接口（这里的数据线一样需要双绞和屏蔽）

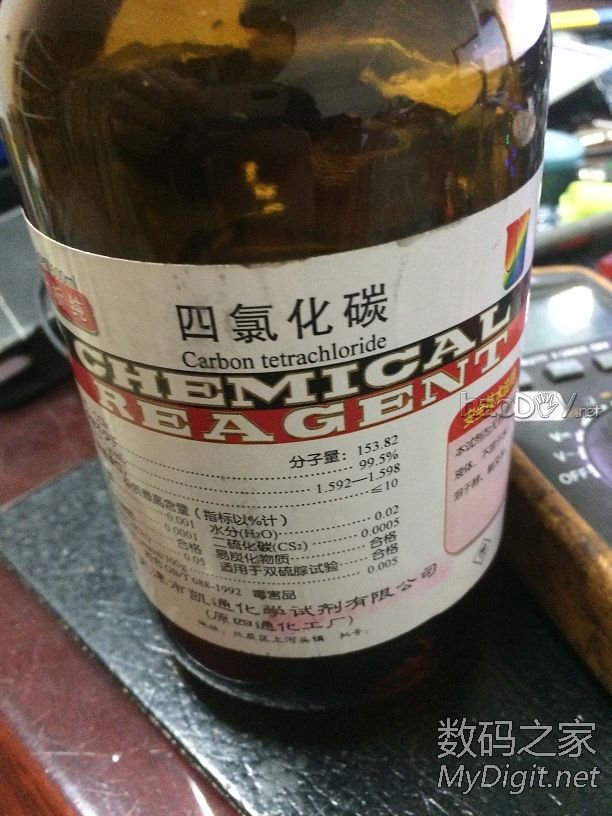

图片满了，楼下继续 接楼上 然后把数据线的另一端连接到耦合电容，注意引脚顺序  焊油用的比较多，作为一个强迫症 需要清理一下 用卫生纸蘸着四氯化碳擦一擦吧  擦完之后的效果 个人感觉还可以   再次检查无误后可以装起来通电试机了。 经过测试 msata接口完美使用sata6gb速度，硬盘位使用机械盘也无任何问题。 最后上一个改造后msata的速度测试图
